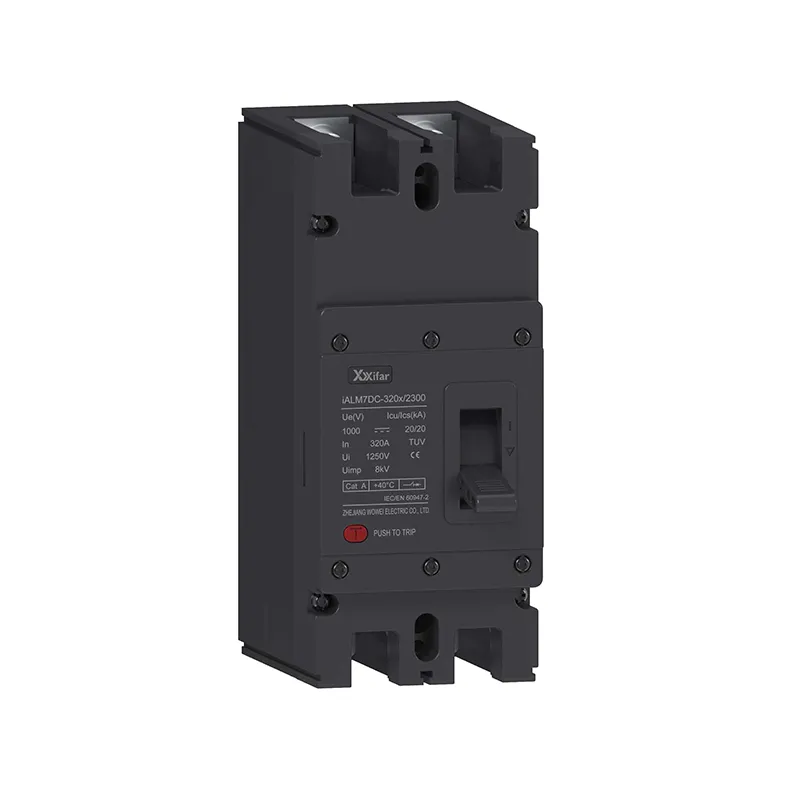

2p 100a tpn mccb с защитой УЗО представляет собой 2-полюсный или четырехполюсный автоматический выключатель в литом корпусе на 100 А с устройством защитного отключения. Он может обнаружить дисбаланс рабочего тока и отключить электропитание в течение миллисекунд, когда поверхность электрооборудования электризуется.
2p 100a автоматический выключатель с защитой УЗО широко применяется в однофазных системах электроснабжения, таких как жилые и коммерческие сети, цепи освещения и электроэнергия малой мощности. Кроме того, 2p означает один полюс для провода под напряжением, а другой для нейтрального провода.

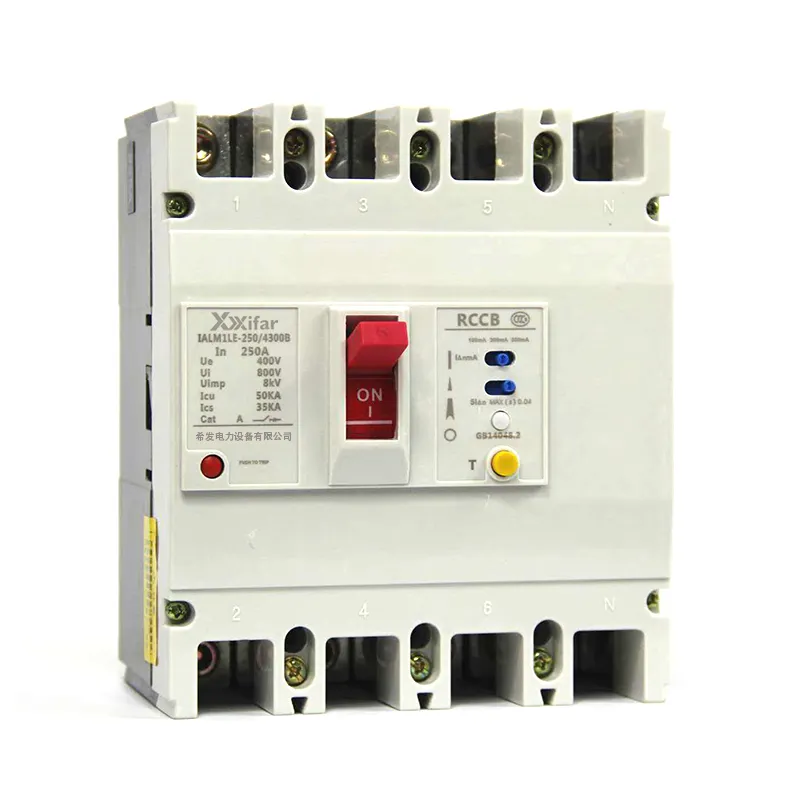

TPN mccb с защитой УЗО работает в трехфазной четырехпроводной системе. Очевидно, что он предназначен для промышленных систем, выходной стороны фотоэлектрических инверторов и других тяжелых нагрузок. По сравнению с 3P mccb, TPN mccb с защитой УЗО может отключить нейтральную линию с 3-фазной линией под напряжением, чтобы обеспечить более безопасную рабочую среду.
|
Номинальный ток (А) |
100 А |
|
Номинальное рабочее напряжение Ue (В) |
400 В (трехфазный), 230 В (однофазный) |
|
Номинальное напряжение изоляции Ui (В) |
1000В |
|
Рабочая отключающая способность при коротком замыкании Icu |
35 кА/50 кА |
|
Рабочий ток утечки IΔn |
30 мА (индивидуальная защита) 100 мА (пожаробезопасный) 300 мА (защита системы) |
|
Время действия |
≤300 мс/≤30 мс |
|
Пониженное напряжение Рабочее напряжение (В) |
165 ± 5% для одной фазы |
|
Перенапряжение Рабочее напряжение (В) |
275 ± 5% для одной фазы |
|
Рабочее напряжение при обрыве фазы (В) |
По умолчанию 120 ± 5% |
| Режим продукта | поляк | Измерение | |||||||
| L | Л1 | Л2 | W | П1 | П2 | H | H1 | ||
| М1-63Л | 2 | 136 | 85 | 117 | 55 | 14 | 25 | 89 | 65 |
| 3 | 136 | 85 | 117 | 78 | 14 | 25 | 89 | 65 | |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 89 | 65 | |
| М1-63М | 3 | 136 | 85 | 117 | 78 | 14 | 25 | 98 | 74 |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 98 | 74 | |
| М1-125Л | 2 | 150 | 88.5 | 133.5 | 63 | 18 | 30.5 | 88.5 | 62 |
| 3 | 150 | 88.5 | 133.5 | 92 | 18 | 30.5 | 88.5 | 62 | |
| 4 | 150 | 88.5 | 133.5 | 122 | 18 | 30.5 | 88.5 | 62 | |
| М1-125М | 3 | 150 | 88.5 | 133.5 | 92 | 17 | 30.5 | 105 | 79 |
| 4 | 150 | 88.5 | 133.5 | 122 | 17 | 30.5 | 105 | 79 | |
| М1-250Л | 2 | 165 | 102 | 144 | 74 | 23 | 35.5 | 110 | 81 |
| 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 110 | 81 | |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 110 | 81 | |
| М1-250М | 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 126 | 99 |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 126 | 99 | |
| М1-400 | 3 | 257 | 174 | 225 | 150 | 30 | 48 | 153 | 98 |
| 4 | 257 | 174 | 225 | 198 | 30 | 48 | 153 | 98 | |
| М1-630 | 3 | 270 | 185 | 237 | 180 | 44 | 58 | 160 | 104 |
| 4 | 270 | 185 | 237 | 240 | 44 | 58 | 160 | 104 | |
| М1-800 | 3 | 280 | 205 | 243 | 210 | 46 | 70.5 | 155 | 110 |
| 4 | 280 | 205 | 243 | 280 | 46 | 70.5 | 155 | 110 | |
| М1-1250 | 3 | 470 | 265 | 330 | 210 | 46 | 70 | 191 | 137 |
| 4 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 | |
| М1-1600 | 3 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 |
В1: Что означает «100А MCCB с защитой УЗО»?
Это автоматический выключатель в литом корпусе на ток 100 А, который сочетает в себе стандартную защиту от перегрузки по току и короткого замыкания с устройством защитного отключения. Проще говоря, он защищает от короткого замыкания, перегрузки и утечки на землю.
В2: В чем разница между 2P и TPN в MCCB с защитой УЗО?
2-полюсный автоматический выключатель предназначен для однофазных систем, в которых он переключает фазу и нейтраль.
ТПН используется в трехфазных четырехпроводных системах, где все три фазы и нейтраль могут быть изолированы. Выбор зависит от типа системы распределения электроэнергии.
Вопрос 3. В чем преимущество наличия защиты УЗО в автоматическом выключателе на 100 А?
Функция УЗО обнаруживает ток утечки на землю и размыкает цепь в течение миллисекунд. Он обеспечивает дополнительную безопасность от поражения электрическим током и снижает риск возникновения электрических пожаров, вызванных повреждением изоляции или замыканием на землю.
