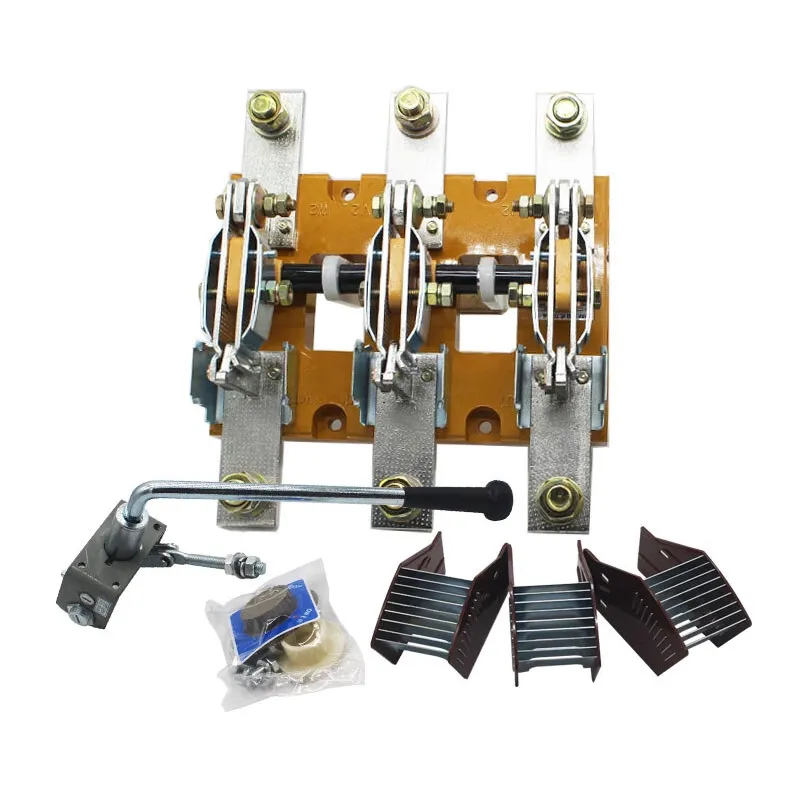

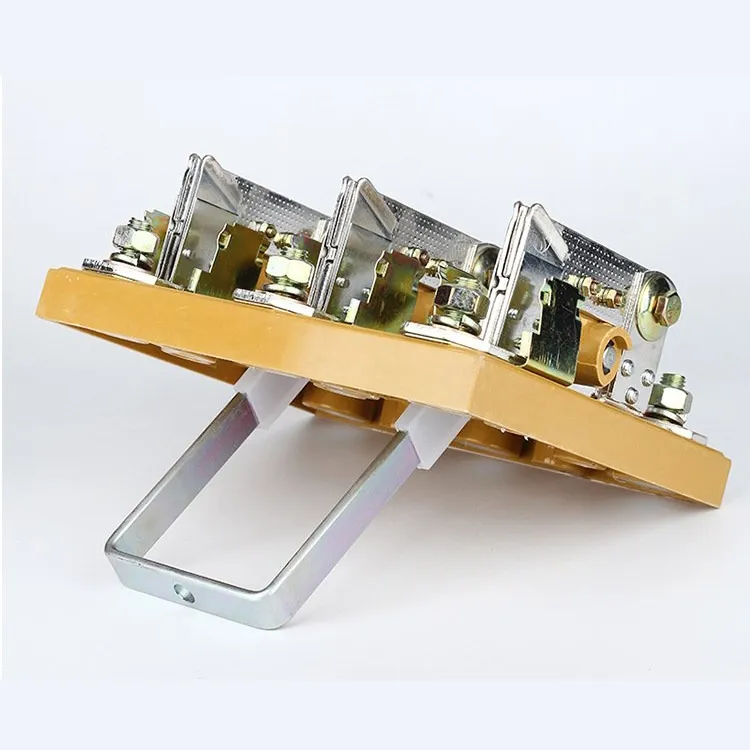

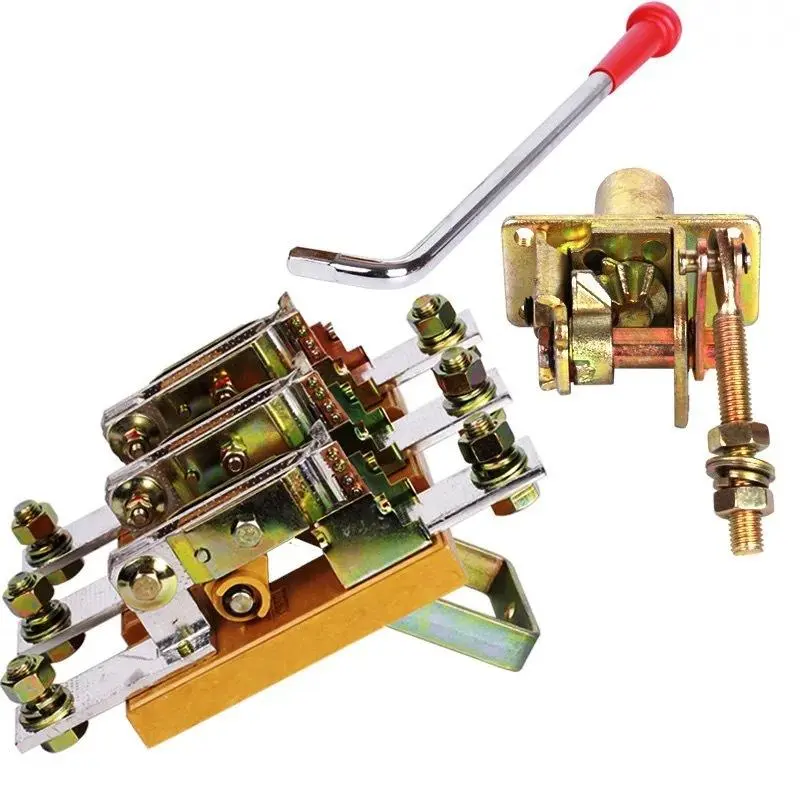

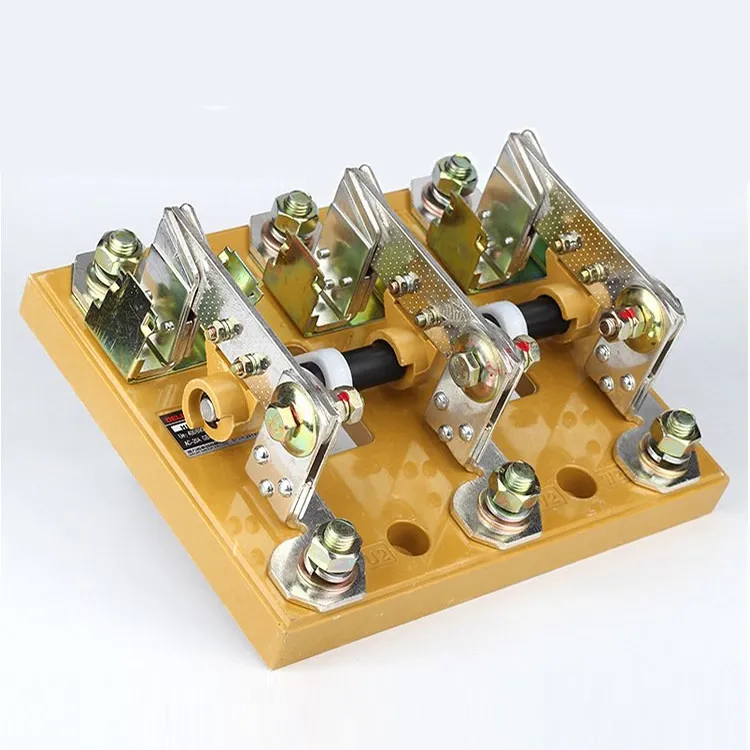

4-полюсный разъединитель на 100 А

Компания Wenzhou XiFa Electric Power Equipment Co., Ltd является надежным заводом по производству надежных 4-полюсных разъединителей на 100 А. Компания использует эпоксидную смолу или термореактивные пластмассы в качестве изоляционного материала, чтобы обеспечить эффективную изоляцию между проводящими частями и предотвратить межфазные короткие замыкания. Контакт может быть выполнен из меди с высокой проводимостью или из медного сплава с серебряным покрытием, чтобы обеспечить надежное соединение и разъединение цепи, при этом серебряное покрытие снижает сопротивление, нагрев и окисление. Кроме того, для каждого проданного 4-полюсного разъединителя на 100 А техническая группа ответит на вопросы клиентов в течение 24 часов.

Отправить запрос

Описание продукта

4-полюсный разъединитель на 100 А — это электрическое коммутационное устройство, предназначенное для отключения цепей и отключения электропитания. Он состоит из четырех отдельных полюсов, включая две входные клеммы и две выходные клеммы. Обеспечивая надежное отключение, 4-полюсный разъединитель на 100 А обеспечивает безопасность как персонала, так и оборудования.

4-полюсный разъединитель на 100 А обычно состоит из трех основных частей: корпуса, приводного механизма и электрических компонентов. Корпус изготовлен из изоляционных материалов для предотвращения утечки тока и поражения электрическим током. Рабочий механизм позволяет вручную открывать или закрывать переключатель, а электрические компоненты включают в себя полюса, соединительные клеммы и другие проводящие элементы.

Общие применения 4-полюсного разъединителя на 100 А:

1.Системы электропитания: широко используемый на подстанциях и распределительных сетях, 4-полюсный разъединитель на 100 А отключает или перенаправляет поток энергии, помогая поддерживать безопасную и стабильную работу сети.

2. Промышленные установки: 4-полюсный разъединитель на 100 А, применяемый в системах управления и автоматизации оборудования, обеспечивает безопасное отключение питания во время технического обслуживания, обеспечивая защиту как рабочего, так и оборудования.

3. Транспортные системы. На железных дорогах, в метро и другой транспортной инфраструктуре переключатель используется для изоляции электрических цепей, обеспечивая безопасность пассажиров, персонала и оборудования.

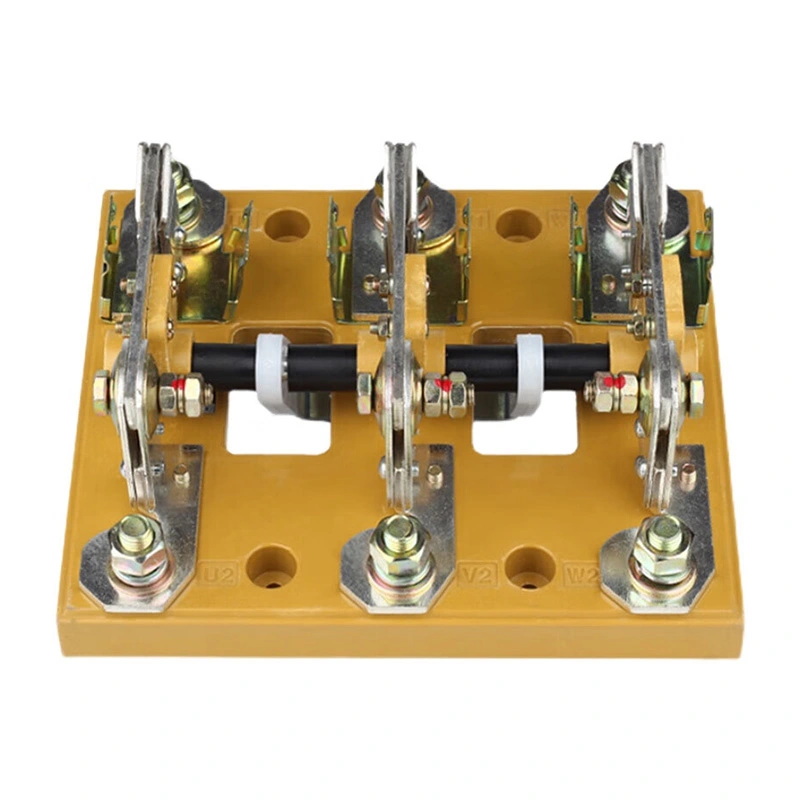

100 Amp 4 Pole Isolator Switch

Параметр продукции:

л-й (А)	125А	160А	200А	250А	315А	400А	500А	630А	1000А	1250А	1600А	2000А	2500А	3150А	4000А
Уи(В)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Диэлектрическая прочность (В)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Уимп (КВ)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Рабочий ток ле(А)
400 В переменного тока21Б	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400 В переменного тока 22В	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400 В переменного тока 23В	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750 В переменного тока21В	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750 В переменного тока 22В	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750 В переменного тока 23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220 В постоянного тока21	125	160	200	250	315	400	500	630
220 В постоянного тока22	125	160	200	250	315	400	400	500
220 В постоянного тока23	125	125	160	200
440 В постоянного тока21	100	125	160	200	315	400	400	500
440 В постоянного тока22	100	125	160	200	315	400	400	500
440 В постоянного тока23	100	125	160	200
Мощность двигателя (КВт)
400В	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750В	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms, 0,1 с/1,0 с)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Создающая и отключающая способность
lcn(A Rms) AC23B 400 В	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400 В	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (пиковое значение KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Механический срок службы (раз)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Электрический срок службы (раз)
Ue=660 В номинальный ток le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Вес (кг)
3 полюса	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 полюса	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Рабочий крутящий момент (Нм)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

Тип		Размер рамы (мм)						Размер установки (мм)
Тип		A	B	C	С1	D	G	a	b	Φc	H	K	M
HD13-100	3П	210	190	80	160	80	250	80	160	Φ7	90	82	М8
HD13-100	4П	290	190	80	160	80	250	160	160	Φ7	90	82	М8
HD13-200	3П	210	190	80	160	80	250	80	160	Φ7	90	82	М8
HD13-200	4П	290	190	80	160	80	250	160	160	Φ7	90	82	М8
HD13-400	3П	240	205	92	180	90	250	90	160	Φ7	88	82	М12
HD13-400	4П	330	205	92	180	90	250	180	160	Φ7	88	82	М12
HD13-600	3П	270	300	100	188	100	250	100	160	Φ9	88	82	М16
HD13-600	4П	370	300	100	188	100	250	200	160	Φ9	88	82	М16
HD13-1000	3П	325	315	116	226	120	250	120	160	Φ9	85	78	2-М12
HD13-1000	4П	450	315	116	226	120	250	240	160	Φ9	85	78	2-М12
HD13-1500	3П	360	355	125	238	130	250	130	160	Φ11	85	78	4-М12
HD13-1500	4П	490	355	125	238	130	250	260	160	Φ11	85	78	4-М12
HD13-2000	3П	360	355	125	238	130	250	130	160	Φ11	85	78	4-М12
HD13-2000	4П	490	355	125	238	130	250	260	160	Φ11	85	78	4-М12

Тип	A	B	C	D	E	F	H	Φа	Φб	G
HD13-2000	520	350	170	180	48	36	277.5	12	9	250
HD13-3000	600	390	200	180	60	40	233	16	11	250

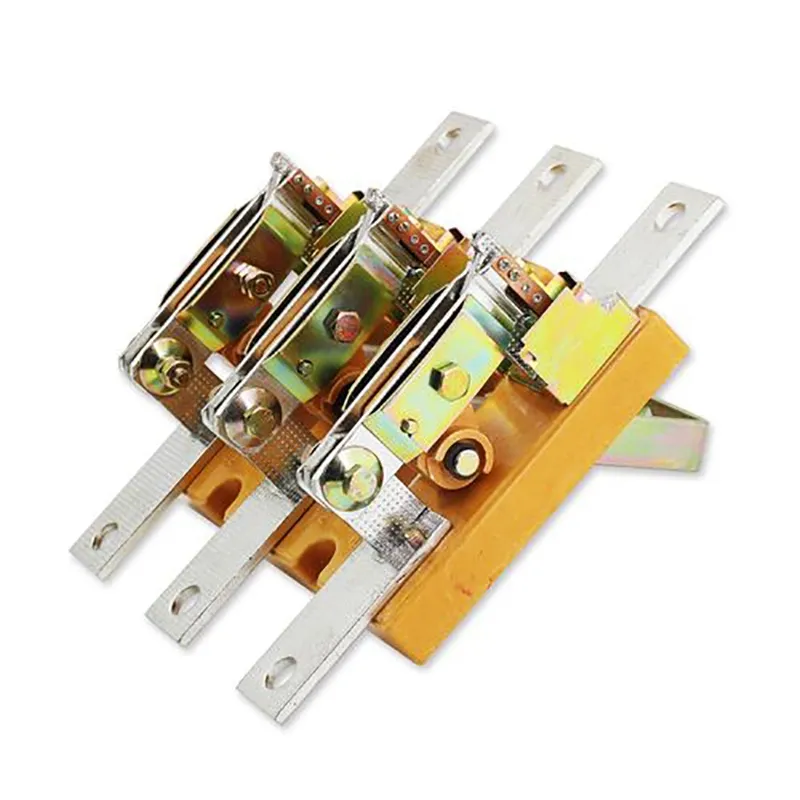

100 Amp 4 Pole Isolator Switch

Часто задаваемые вопросы по производству:

Вопрос: Что такое 4-полюсный разъединитель на 100 А?

О: Это ручной переключатель, предназначенный для безопасного отключения четырехпроводной системы, обычно трехфазной плюс нейтраль, от источника питания. Рассчитанный на ток 100 А, он обеспечивает видимую и надежную точку изоляции для целей технического обслуживания и безопасности.

Вопрос: Чем 4-полюсный разъединитель на 100 А отличается от 3-полюсного выключателя на 100 А?

О: 3-полюсный изолятор отключает только три фазы. 4-полюсный изолятор одновременно отключает три фазы и нейтраль, обеспечивая полную изоляцию цепи. Это снижает риск возникновения остаточного тока и обеспечивает более высокую безопасность в определенных приложениях.

Вопрос: Каковы основные преимущества использования 4-полюсного разъединителя на 100 А?

О: К ключевым преимуществам относятся полное отключение фаз и нейтрали, компактная конструкция, экономящая место, простота установки и высокая надежность. Он обеспечивает четкую и видимую точку разрыва, что повышает безопасность во время технического обслуживания.

Горячие Теги: 4-полюсный разъединитель на 100 А, Поставщик промышленных разъединителей, Оптовая торговля электрическими разъединителями
