A КаррЛент Трансформатор (КТ)является важнейшим компонентом современных электрических и энергетических систем, обеспечивающим точное измерение тока, защиту системы и мониторинг энергии без прямого электрического контакта. Выбор правильного трансформатора тока имеет важное значение для обеспечения безопасности, точности и долгосрочной надежности системы.
В этом подробном руководстве мы рассмотрим, как работают трансформаторы тока, различные типы трансформаторов тока, ключевые критерии выбора, классы точности, передовой опыт установки и практические применения. Независимо от того, проектируете ли вы промышленную энергосистему, модернизируете мониторинг энергопотребления или выбираете трансформаторы тока для реле защиты, эта статья поможет вам принять обоснованное решение.
A Трансформатор тока (КТ)представляет собой измерительный трансформатор, предназначенный для снижения высоких значений переменного тока (AC) до более низкого стандартизированного уровня, который можно безопасно измерять или контролировать с помощью счетчиков, защитных реле или устройств управления.
ТТ широко используются в:
Используя электромагнитную индукцию, трансформатор тока обеспечивает электрическую изоляцию между высоковольтными цепями и низковольтным измерительным оборудованием, значительно повышая безопасность системы.
Принцип действия трансформатора тока основан наЗакон электромагнитной индукции Фарадея. Когда ток протекает через первичный проводник, он создает магнитное поле вокруг сердечника. Этот магнитный поток индуцирует пропорциональный ток во вторичной обмотке.
Например, трансформатор тока с номиналом1000А:5Апреобразует 1000 ампер первичного тока в допустимые 5 ампер для измерительных приборов.
Оконные трансформаторы тока имеют круглое отверстие, через которое проходит первичный проводник. Они компактны, надежны и широко используются в распределительных устройствах и распределительных щитах.
ТТ с разъемным сердечником можно устанавливать без отключения первичного проводника, что делает их идеальными для модернизации существующих систем и энергоаудита.
В трансформаторах тока стержневого типа используется встроенный первичный проводник, они предназначены для сильноточных применений и обладают превосходной механической прочностью.

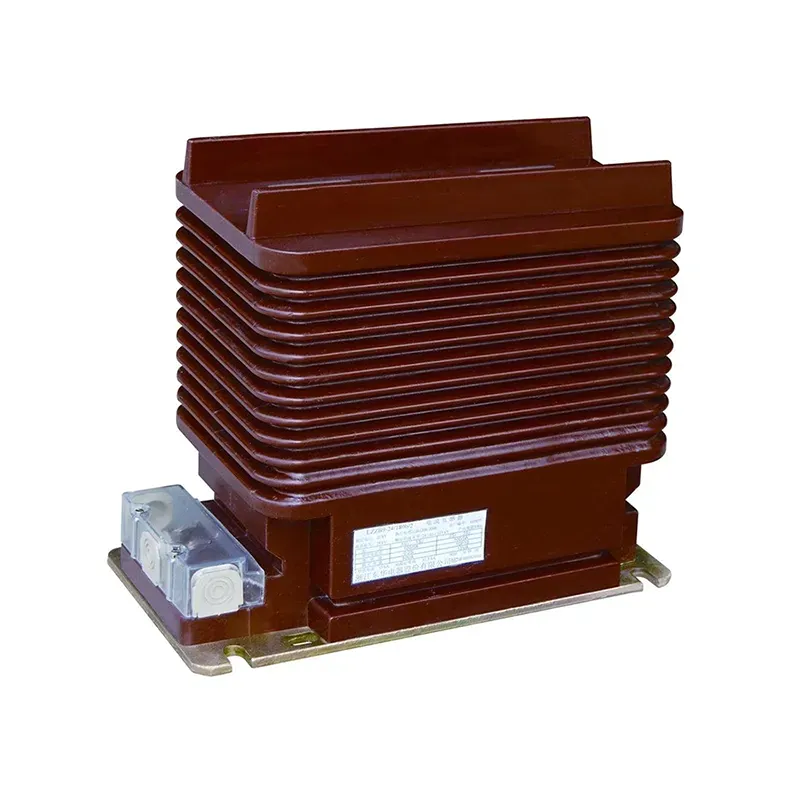

Эти трансформаторы тока имеют несколько витков на первичной обмотке и используются для слаботочных и высокоточных измерений.
Выбор правильного трансформатора тока требует баланса между производительностью, безопасностью и стоимостью. Ниже приведены наиболее важные критерии, на которые следует обратить внимание:
Выберите трансформатор тока с номинальным первичным током, который соответствует или немного превышает максимальный рабочий ток вашей системы.
Класс точности определяет, насколько точно ТТ воспроизводит первичный ток. Особенно это критично для систем биллинга и защиты.
Нагрузка означает общую нагрузку (в ВА), подключенную к вторичной обмотке трансформатора тока. Превышение номинальной нагрузки снижает точность и может привести к перегреву.
Производителям нравитсяСифапредоставлять индивидуальные решения для трансформаторов тока, соответствующие конкретным системным требованиям, обеспечивая оптимальную производительность и долгосрочную надежность.
Классы точности определяют допустимую погрешность ТТ в заданных условиях.
Выбор правильного класса точности обеспечивает соответствие таким стандартам, как IEC и IEEE, сохраняя при этом эффективность системы.
В современных энергетических инфраструктурах трансформаторы тока играют жизненно важную роль в обеспечении интеллектуального мониторинга и стратегий прогнозного обслуживания.
Правильная установка необходима для обеспечения безопасной и точной работы трансформатора тока.
Неправильный монтаж может привести к опасным перенапряжениям и неточным показаниям.
| Тип ТТ | Основное преимущество | Типичное применение |
|---|---|---|
| Окно КТ | Компактный и экономичный | Панели распределительных устройств |
| Разделенный сердечник CT | Простая установка | Энергетическая модернизация |
| CT стержневого типа | Высокая токовая мощность | Подстанции |
| КТ ран | Высокая точность | Измерение слабых токов |
Вторичная обмотка трансформатора тока с разомкнутой цепью может генерировать опасно высокое напряжение, что представляет серьезную угрозу безопасности и потенциально может повредить оборудование.
Традиционные трансформаторы тока рассчитаны только на переменный ток. Для измерения постоянного тока необходимы датчики Холла.
При правильном монтаже и условиях эксплуатации качественный ТТ может прослужить 20–30 и более лет.
Не обязательно. Более высокая точность увеличивает стоимость. Класс точности должен соответствовать реальным требованиям применения.
Выбор правильногоТрансформатор тока (КТ)является решающим шагом в разработке безопасных, эффективных и надежных электрических систем. Понимая типы ТТ, классы точности и требования приложений, инженеры и проектировщики систем могут значительно повысить производительность и снизить эксплуатационные риски.
Если вы ищете надежные и индивидуальные решения для трансформаторов тока,Сифапредлагает широкий ассортимент продукции для компьютерной томографии, разработанной с учетом точности, долговечности и соответствия международным стандартам.
Чтобы узнать больше о выборе идеального трансформатора тока для вашего проекта или запросить техническую поддержку,связаться с намисегодня, и позвольте нашим экспертам помочь вам с уверенностью обеспечить питание вашей системы.
