В оживленном центре обработки данных, заполненном тысячами серверов, необходимо точно отслеживать каждый ватт потребляемой мощности. Менеджер объекта полагается на сеть счетчиков для отслеживания потребления энергии, выявления неэффективности и распределения затрат. В основе каждого из этих счетчиков лежитТрансформатор тока ТТ— скромный датчик, который бесшумно выполняет одну из самых важных задач в электрических измерениях. Без этого компонента точный мониторинг мощности был бы практически невозможен. Трансформаторы тока являются важным мостом между высоковольтным и сильноточным миром распределения электроэнергии и чувствительной маломощной электроникой современных измерительных систем.
Так что же делает трансформатор тока CT ключевым датчиком для систем учета электроэнергии? Ответ заключается в трех фундаментальных возможностях: точное измерение тока в широком динамическом диапазоне, полная гальваническая развязка между первичной цепью и измерительным оборудованием, а также способность обеспечивать стандартизированный слаботочный выходной сигнал, который легко обрабатывается счетчиками и реле защиты. В этой статье будут рассмотрены принципы проектирования, рабочие характеристики и аспекты применения, которые делают трансформаторы тока незаменимыми при измерении электрической энергии. От физики магнитной индукции до практических задач, связанных с точностью и насыщением, мы рассмотрим технологию, которая позволяет этим устройствам обеспечивать надежные измерения во всем: от бытовых счетчиков до высоковольтных подстанций.

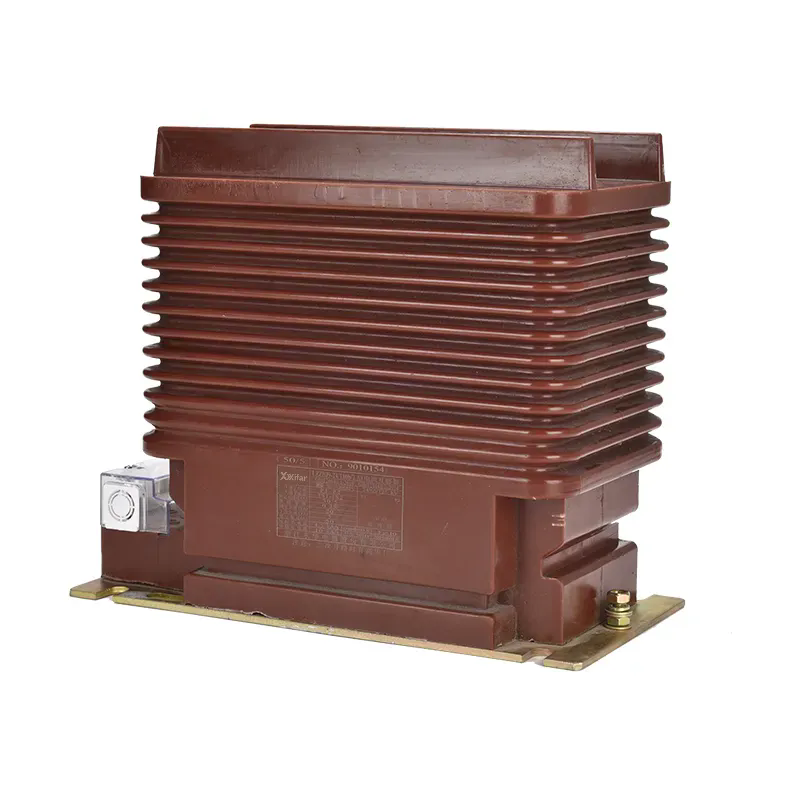

Трансформатор тока CT — это тип измерительного трансформатора, предназначенный для выработки уменьшенного, точно масштабируемого тока, пропорционального току, протекающему в первичном проводнике. Это пассивное устройство, работающее по принципу электромагнитной индукции. Первичный проводник — провод, по которому измеряется ток, — проходит через сердечник трансформатора тока, который обычно представляет собой кольцо из магнитного материала с высокой проницаемостью, такого как кремниевая сталь или нанокристаллический сплав. Этот первичный проводник действует как одновитковая первичная обмотка. Вторичная обмотка, состоящая из множества витков изолированного медного провода, намотанного вокруг сердечника, обеспечивает выходной ток. Когда переменный ток протекает через первичный проводник, он создает переменный магнитный поток в сердечнике. Этот поток индуцирует ток во вторичной обмотке, пропорциональный первичному току, масштабируемый соотношением витков.
Представьте себе трансформатор тока как прецизионные весы, которые измеряют вес слона путем взвешивания небольшой репрезентативной выборки. Первичный поток — это слон, большой и неповоротливый. Вторичный ток представляет собой небольшой образец, его легко измерить и с ним безопасно обращаться. Коэффициент витков трансформатора тока определяет коэффициент масштабирования. Например, трансформатор тока 1000:5 означает, что когда ток 1000 ампер протекает через первичную цепь, 5 ампер пройдут через вторичную цепь. Этот стандартизированный вторичный выход 5 А (или 1 А) позволяет изготавливать счетчики, реле и другое оборудование для мониторинга как стандартизированные взаимозаменяемые устройства без необходимости рассчитываться на высокие токи и напряжения первичной цепи. Это основная причина, по которой трансформатор тока ТТ является основой современного учета электроэнергии.
Материал сердечника является решающим фактором в работе трансформатора тока. Сердечник должен иметь высокую проницаемость для эффективной концентрации магнитного потока и низкий гистерезис для минимизации потерь. Сердечник также должен иметь линейную кривую намагничивания, чтобы соотношение между первичным и вторичным токами оставалось постоянным во всем диапазоне токов. ВВэньчжоу Xifa Electrical Equipment Co., Ltd.,Мы производим сердечники трансформаторов тока из высококачественной кремниевой стали с ориентированной структурой, выбранной из-за ее превосходных магнитных свойств и низкой коэрцитивной силы. Опыт нашего завода в области проектирования сердечников и технологий намотки гарантирует, что наши трансформаторы тока обеспечивают надежную и точную работу в широком диапазоне применений.
Безопасность является основной причиной использования трансформаторов тока в измерительных приборах. Непосредственное подключение счетчика к сильноточной и высоковольтной цепи было бы чрезвычайно опасно. Счетчик должен быть рассчитан на полное первичное напряжение (которое может составлять сотни киловольт) и ток (который может составлять тысячи ампер). Это было бы физически большим, непомерно дорогим и по своей сути опасным. Трансформатор тока CT элегантно решает эту проблему, обеспечивая гальваническую развязку. Между первичной и вторичной цепями нет прямой электрической связи. Первичная обмотка отделена от вторичной изоляцией сердечника и физическим расстоянием между обмотками. Такая изоляция гарантирует, что счетчик и оператор не будут подвергаться воздействию опасных напряжений и токов первичной системы.
Вторичная цепь трансформатора тока ТТ спроектирована так, чтобы с ней было безопасно работать. Типичный вторичный выходной ток составляет 5 А или 1 А, что легко обрабатывается стандартными счетчиками и реле защиты. Напряжение на вторичных клеммах также поддерживается низким. Этот аспект безопасности – это не просто удобство; это фундаментальное требование безопасности. Вторичную цепь ТТ ни в коем случае нельзя размыкать, пока первичная находится под напряжением. Если вторичная цепь разомкнута, высокий импеданс вторичных клемм приведет к повышению потока в сердечнике до опасного уровня, создавая высокое напряжение, которое может быть смертельным для персонала и разрушительным для оборудования.
Для измерительных приложений эта безопасность имеет первостепенное значение. Трансформатор тока ТТ позволяет безопасно установить счетчик в месте, удобном для считывания показаний и обслуживания. Счетчик можно разместить на панели, закрепить на стене или даже расположить удаленно от первичной цепи. Это особенно важно в современных центрах обработки данных, промышленных объектах и коммерческих зданиях, где централизованные системы управления энергопотреблением требуют точных измерений в нескольких точках. Наш завод в Сифе разрабатывает трансформаторы тока ТТ с учетом требований безопасности, используя высококачественные изоляционные материалы и прочную конструкцию, обеспечивающие надежную изоляцию на протяжении всего срока службы продукта.
Для любого приложения измерения точность является наиболее важным параметром производительности. Точность трансформатора тока ТТ выражается через его класс точности, который определяет допустимую погрешность соотношения между первичным и вторичным токами и допустимый сдвиг фаз. Класс точности обозначается сочетанием буквы и цифры. Для измерительных приложений наиболее распространенными классами точности являются 0,1, 0,2, 0,5, 1 и 3. Число указывает максимальную процентную погрешность при номинальном токе. Например, ТТ класса 0,5 имеет максимальную погрешность коэффициента трансформации 0,5 % при номинальном токе.
Фазовый сдвиг также имеет решающее значение для точного измерения мощности. В трехфазной системе фазовые ошибки в ТТ могут вызвать значительные ошибки измерения активной и реактивной мощности. Класс точности также определяет максимальное фазовое смещение. Например, ТТ класса 0,5 имеет максимальное смещение фазы 20 минут (0,33 градуса). Класс точности измеряется при определенной нагрузке (нагрузке) и при определенном проценте номинального тока (обычно 100%). Точность ТТ не является постоянной во всем диапазоне; Обычно он наиболее точен при номинальном токе и ухудшается при очень малых токах и токах выше номинального значения.
В следующей таблице приведены классы точности и типичные области их применения.
| Класс точности | Ошибка максимального соотношения | Макс. фазовое смещение | Типичное применение |
| 0.1 | 0,1% | 5 минут | Прецизионные измерения, калибровка, стандарты |
| 0.2 | 0,2% | 10 минут | Высокоточный учет доходов |
| 0.5 | 0,5% | 20 минут | Коммерческие и промышленные измерения |
| 1.0 | 1,0% | 60 минут | Учет общего назначения |
| 3.0 | 3,0% | Не указан | Только индикация |
Выбор правильного класса точности является критически важным решением. Для приложений учета доходов, где измерения используются для выставления счетов, необходима более высокая точность (0,1 или 0,2). Для субсчета и общего мониторинга обычно достаточно трансформатора тока класса 0,5 или 1,0. Требуемый класс точности также зависит от нагрузки счетчика. Измеритель должен иметь достаточно низкую нагрузку, чтобы обеспечить работу ТТ в заданных пределах точности. Компания Wenzhou Xifa Electrical Equipment Co., Ltd. предлагает полный спектр классов точности трансформаторов тока для удовлетворения потребностей наших клиентов: от высокоточного коммерческого учета до приложений общего мониторинга.
Одним из ключевых преимуществ трансформатора тока ТТ является его способность точно измерять токи в широком диапазоне: от небольших дробных токов до больших токов перегрузки. Этот динамический диапазон важен для современных систем учета электроэнергии, которые должны точно измерять потребление энергии в периоды как легкой, так и большой нагрузки. Динамический диапазон трансформатора тока в первую очередь определяется материалом сердечника и конструкцией обмотки. Сердечник должен быть способен работать линейно в широком диапазоне плотностей потока. Обмотка должна быть спроектирована так, чтобы минимизировать индуктивность рассеяния и обеспечивать стабильное соотношение витков.
Материал сердцевины является наиболее важным фактором в достижении широкого динамического диапазона. Сердечник должен иметь линейную кривую намагничивания, а это означает, что плотность потока пропорциональна силе намагничивания вплоть до точки насыщения. Сердечник с высокой проницаемостью, например, из текстурированной кремнистой стали, имеет относительно линейную область в широком диапазоне токов. Сердечник также должен иметь низкую коэрцитивную силу, чтобы минимизировать гистерезис и гарантировать сохранение точности трансформатора тока с течением времени. Материал сердечника также выбирается таким образом, чтобы он имел высокую плотность потока насыщения, чтобы предотвратить насыщение сердечника в условиях неисправности. Геометрия ядра также важна; сердечник с большой площадью поперечного сечения может выдерживать больший поток без насыщения.
Конструкция обмотки также влияет на динамический диапазон. Вторичная обмотка обычно наматывается большим количеством витков для создания высокого выходного напряжения на ампер первичного тока. Такая высокая чувствительность позволяет трансформатору тока точно измерять малые токи. Обмотка спроектирована таким образом, чтобы минимизировать индуктивность рассеяния, которая может вызвать ошибки на высоких частотах и в переходных условиях. Изоляция между витками должна быть прочной, чтобы предотвратить короткое замыкание. Обмотка также должна быть рассчитана на номинальный ток без перегрева. Наш завод в Вэньчжоу Xifa Electrical Equipment Co., Ltd. использует передовые технологии намотки и высококачественные материалы, чтобы гарантировать, что наши трансформаторы тока CT обеспечивают широкий динамический диапазон и стабильные характеристики во всем рабочем диапазоне.
Конструкция сердечника и обмотки также должна учитывать влияние нагрузки. Нагрузкой является полное сопротивление вторичной цепи, включая счетчик, провода и соединительные клеммы. Высокая нагрузка может уменьшить эффективный динамический диапазон трансформатора тока и вызвать насыщение при относительно низких токах. Важно выбрать трансформатор тока с номиналом, соответствующим ожидаемой нагрузке. Трансформатор с высокой номинальной нагрузкой будет иметь больший сердечник и больше витков, что приведет к более широкому динамическому диапазону. Наша техническая команда может помочь в расчете нагрузки, подходящей для вашего приложения.
Двумя критическими факторами, влияющими на точность и производительность трансформатора тока ТТ, являются нагрузка и насыщение. Нагрузка — это общий импеданс вторичной цепи, включая счетчик, соединительные провода и точки подключения. Если нагрузка слишком велика, выходное напряжение трансформатора тока будет вынуждено расти, вызывая увеличение потока в сердечнике, что может привести к насыщению. Насыщение происходит, когда плотность потока в сердечнике достигает максимальной плотности потока материала, за пределами которой увеличение первичного тока не приводит к пропорциональному увеличению вторичного тока. Это приводит к тому, что трансформатор тока выдает искаженный выходной сигнал, что приводит к неточным измерениям.
Взаимосвязь между нагрузкой и насыщением является критически важным фактором при проектировании. ТТ рассчитан на определенную нагрузку, обычно выражаемую в ВА (вольт-амперы). Например, трансформатор тока номиналом 5 ВА может управлять вторичной цепью с общим сопротивлением до 0,2 Ом при токе 5 А (поскольку P = I²R). Если нагрузка превышает этот номинал, трансформатор тока может насыщаться при более низком первичном токе, ограничивая его динамический диапазон и вызывая ошибки измерений. Важно выбрать трансформатор тока с номинальной нагрузкой, превышающей фактическую нагрузку счетчика и соединительных проводов.
Чтобы обеспечить точность измерений, трансформатор тока следует эксплуатировать значительно ниже точки насыщения. Запас между рабочим потоком и потоком насыщения называется «запасом насыщения». ТТ с высоким запасом насыщения будет более устойчив к насыщению и сохранит точность в более широком диапазоне токов. Запас насыщения определяется материалом сердечника, геометрией сердечника и количеством витков. ТТ, предназначенные для измерительных задач, обычно имеют высокий запас насыщения, гарантирующий, что они смогут выдерживать перегрузки без потери точности. В следующей таблице показано влияние нагрузки на точность измерений типичного трансформатора тока ТТ.
| Нагрузка (% от рейтинга) | Ошибка измерения (%) | Эффект |
| 25% | 0,1% | В пределах спецификации, точное измерение |
| 50% | 0,15% | В пределах спецификации, точное измерение |
| 100% | 0,3% | При номинальной нагрузке небольшое увеличение погрешности |
| 150% | 1,5% | Чрезмерная нагрузка, существенная ошибка |
| 200% | 5,0% | Сильное насыщение, ненадежные измерения |
Нагрузка всегда должна быть тщательно рассчитана и проверена на этапе проектирования системы учета. ТТ с более высоким рейтингом ВА может выдерживать более высокую нагрузку, но он больше и дороже. ТТ с более низким номиналом ВА меньше и дешевле, но он более чувствителен к нагрузке и может насыщаться при больших нагрузках. В Xifa мы предлагаем ряд трансформаторов тока ТТ с различными номиналами нагрузки, отвечающими конкретным требованиям различных приложений измерения. Наша техническая группа может помочь в выборе подходящего трансформатора тока для вашего применения.
Выбор подходящего трансформатора тока ТТ для измерительной системы предполагает систематическую оценку требований к току, напряжению и точности системы. Следующая схема выбора обеспечивает пошаговый подход для обеспечения правильного определения CT. Первым шагом является определение диапазона первичного тока. ТТ должен быть способен точно измерять максимальный рабочий ток, а также выдерживать максимальный ток повреждения без повреждений. Номинальный ток трансформатора тока следует выбирать равным примерно 60–80 % от максимального ожидаемого тока нагрузки, обеспечивая некоторый запас для будущего роста нагрузки. Также следует учитывать динамический диапазон трансформатора тока, чтобы обеспечить возможность точного измерения минимального и максимального тока.
Второй шаг – определение необходимого класса точности. Для коммерческого учета необходим высокий класс точности (0,1 или 0,2). Для подсчета и общего контроля может быть достаточным более низкий класс точности (0,5 или 1,0). Класс точности также должен соответствовать нагрузке счетчика. Третий шаг – определение нагрузки. Нагрузка должна рассчитываться на основе входного сопротивления измерителя, длины соединительных проводов и полного сопротивления любых промежуточных устройств. ТТ должен иметь рейтинг нагрузки, превышающий расчетную нагрузку.
В следующей таблице обобщены основные критерии выбора и приведены типичные значения для трансформатора тока ТТ.
| Критерий выбора | Соображения | Типичные значения |
| Первичный ток (А) | Максимальный непрерывный ток нагрузки | 50, 100, 200, 400, 800, 1000, 2000 |
| Вторичный ток (А) | Стандартный вывод для счетчиков | 5 А или 1 А |
| Класс точности | Требуемая точность измерения | 0,1, 0,2, 0,5, 1,0 |
| Берден (Вирджиния) | Полное сопротивление вторичной цепи | 2,5, 5, 10, 15, 30 |
| Уровень изоляции | Номинальное напряжение первичной цепи | 0,6 кВ, 12 кВ, 24 кВ, 36 кВ |
| Частота (Гц) | Частота сети | 50 Гц или 60 Гц |
Дополнительные факторы, которые следует учитывать, включают уровень изоляции, частоту и температуру окружающей среды. ТТ должен быть рассчитан на уровень напряжения первичной цепи. Для высоковольтных применений трансформатор тока должен иметь достаточную изоляцию и пути утечки. ТТ должен быть рассчитан на частоту сети (50 Гц или 60 Гц). Температура окружающей среды влияет на производительность трансформатора тока и его способность рассеивать тепло. Компания Xifa производит трансформаторы тока ТТ для широкого спектра применений: от распределения низкого напряжения до измерения напряжения на подстанциях. Наша продукция разработана в соответствии с соответствующими международными стандартами и проходит строгие испытания для обеспечения надежной работы.
Вопрос 1: В чем разница между трансформатором тока и трансформатором напряжения?
Ответ: Трансформатор тока (ТТ) используется для измерения тока и включается последовательно в цепь. Трансформатор напряжения (ТН) используется для измерения напряжения и подключается параллельно. ТТ вырабатывает вторичный ток, пропорциональный первичному току, а ТН вырабатывает вторичное напряжение, пропорциональное первичному напряжению. Оба они являются измерительными трансформаторами, используемыми для измерения и защиты. Трансформатор тока CT является ключевым датчиком для измерения тока в энергосистемах.
Вопрос 2. Могу ли я установить трансформатор тока в любом положении?
Ответ: Хотя трансформатор тока ТТ можно устанавливать в большинстве положений, обычно рекомендуется следовать рекомендациям производителя. Ориентация существенно не влияет на точность при нормальных рабочих токах. Однако для приложений с высокой точностью рекомендуется обеспечить, чтобы сердечник не подвергался чрезмерной вибрации или магнитным полям. Для трансформаторов тока с разъемным сердечником следует позаботиться о том, чтобы сердечник был правильно закрыт и закреплен для обеспечения точности.
Вопрос 3. Как выбрать между вторичным трансформатором тока 5 А и 1 А?
Ответ: Выбор между трансформатором тока вторичной обмотки ТТ на 5 А и 1 А зависит от измерительного оборудования и расстояния между ТТ и счетчиком. Выход 5 А более распространен и обеспечивает более высокий уровень сигнала, что может быть выгодно в шумной обстановке. Выход 1 А часто используется для передачи на большие расстояния, поскольку меньший ток уменьшает падение напряжения на проводах. Большинство современных счетчиков поддерживают входы как 5 А, так и 1 А. Наш завод может предоставить рекомендации по оптимальному выбору для вашего конкретного применения.
Вопрос 4. Что вызывает насыщение трансформатора тока ТТ?
Ответ: Трансформатор тока ТТ насыщается, когда магнитный поток в сердечнике достигает максимального предела. Обычно это происходит, когда первичный ток значительно превышает номинальную мощность ТТ или когда вторичная нагрузка слишком велика. Насыщение также может быть вызвано высокой постоянной составляющей первичного тока или чрезмерной частотой системы. Когда трансформатор тока насыщается, его выходной ток искажается и становится непропорциональным первичному току, что приводит к неточным измерениям и потенциальному неправильному срабатыванию защиты. Наш завод тестирует каждый трансформатор тока на характеристики насыщения, чтобы гарантировать надежную работу в условиях неисправности.
Вопрос 5. Каковы преимущества использования трансформатора тока с разъемным сердечником для измерения?
Ответ: Трансформатор тока с разъемным сердечником имеет ряд преимуществ, особенно при модернизации. Сердечник можно открыть и зажать вокруг первичного проводника, не отсоединяя проводник. Это значительно упрощает и ускоряет установку, особенно в существующих системах, где отсоединение затруднено или дорого. Трансформаторы с разделенным сердечником также полезны для временного мониторинга. Однако ТТ с разъемным сердечником обычно имеют более низкую точность, чем ТТ со сплошным сердечником того же класса. Для высокоточных приложений предпочтительным является твердотельный трансформатор тока. Наши трансформаторы тока с разъемным сердечником разработаны для обеспечения высокой точности и удобства простой установки.
Трансформаторы тока – невоспетые герои систем учета электроэнергии. Они выполняют важнейшую функцию точного измерения больших токов, обеспечивая при этом безопасность персонала и оборудования. Их способность обеспечивать гальваническую развязку, производить стандартизированный слаботочный выходной сигнал и надежно работать в широком динамическом диапазоне делает их незаменимыми для современных приложений мониторинга энергии, выставления счетов и защиты. Трансформатор тока CT — от физики магнитной индукции до практических соображений нагрузки и насыщения — является свидетельством силы простой и надежной конструкции.
Выбор подходящего трансформатора тока ТТ для вашего применения требует тщательного рассмотрения точности, нагрузки и системных требований. Понимая эти факторы, вы можете быть уверены, что ваша система измерения предоставляет надежные и точные данные, необходимые для эффективного управления энергопотреблением. ВВэньчжоуская компания электротехнического оборудования Xifa, Ltd., мы стремимся предоставлять высококачественные трансформаторы тока ТТ, отвечающие самым строгим требованиям к измерениям. Наша продукция спроектирована и изготовлена в соответствии с самыми высокими стандартами, что обеспечивает надежную работу на протяжении всего срока службы установки.
-
