Как трансформатор тока нулевой последовательности кольцевого типа улучшает защиту от замыканий на землю

Краткое содержание статьи: A Трансформатор тока ТТ нулевой последовательности кольцевого типаявляется важным чувствительным компонентом для обнаружения замыканий на землю, токов утечки и нарушений изоляции в электрических системах. Благодаря тороидальному сердечнику, окружающему проводники, он может обнаруживать остаточный ток, возникающий, когда векторная сумма фазных токов больше не равна нулю. В этой статье объясняется принцип его действия, конструкция, технические характеристики, применение, вопросы выбора, а также почему надежное качество изготовления имеет значение для современных систем защиты электропитания.

Оглавление

1. Что такое кольцевой тип трансформатора тока ТТ нулевой последовательности?
2. Как работает КТ нулевой последовательности кольцевого типа?
3. Каковы основные особенности конструкции?
4. Какие технические характеристики следует учитывать покупателям?
5. Где обычно используется КТ нулевой последовательности?
6. Как выбрать правильный КТ нулевой последовательности?
7. Каковы основные преимущества?
8. Часто задаваемые вопросы о трансформаторе тока ТТ нулевой последовательности кольцевого типа
9. Заключение

Что такое кольцевой тип трансформатора тока ТТ нулевой последовательности?

Для инженеров-электриков и специалистов по распределению электроэнергии точное обнаружение остаточного тока имеет важное значение для выявления неисправностей до того, как они перерастут в повреждение оборудования, опасность пожара или неожиданные перебои в подаче электроэнергии. АТрансформатор тока ТТ нулевой последовательности кольцевого типаспециально разработан для этой цели.

В отличие от обычного трансформатора тока, который в первую очередь измеряет ток, протекающий через отдельный проводник, трансформатор тока нулевой последовательности контролирует совокупный магнитный эффект нескольких проводников, проходящих через его тороидальный сердечник. В нормальных трехфазных условиях векторная сумма фазных токов равна примерно нулю. При возникновении утечки или замыкания на землю развивается дисбаланс, создающий измеримый ток нулевой последовательности.

Согласно информации о продукте, предоставленнойСифаВ его трансформаторе тока нулевой последовательности используется тороидальный сердечник и вторичная обмотка, и он предназначен для таких применений, как защита от замыканий на землю, обнаружение тока утечки, контроль изоляции и релейная защита. Продукт подходит для систем питания частотой 50 Гц и различных конфигураций нейтральной точки.

Для покупателей, которые ищут кольцевой трансформатор тока ТТ нулевой последовательности, перед выбором модели важно понять как электрический принцип, так и физическую конструкцию.

Как работает КТ нулевой последовательности кольцевого типа?

Принцип действия основан на магнитном балансе проводников, проходящих через апертуру ТТ. В исправной трехфазной цепи токи обычно уравновешивают друг друга, поэтому результирующий магнитный поток внутри тороидального сердечника остается очень небольшим.

При повреждении изоляции или утечке на землю часть тока идет непреднамеренным путем на землю. Таким образом, нынешний баланс нарушен. Результирующий остаточный магнитный поток индуцирует вторичный сигнал, который может быть передан на реле защиты, контрольно-измерительный прибор или другое управляющее оборудование.

Упрощенный процесс обнаружения можно понять следующим образом:

1. Фазные проводники проходят через тороидальный сердечник трансформатора тока.
2. ТТ постоянно воспринимает комбинированное магнитное поле.
3. Дисбаланс токов приводит к возникновению тока нулевой последовательности.
4. Вторичная обмотка генерирует соответствующий электрический сигнал.
5. Система защиты оценивает сигнал.
6. Если заданный порог защиты превышен, реле может инициировать сигнал тревоги или разрыв цепи.

Такое расположение обеспечивает практический метод обнаружения относительно небольших остаточных токов без необходимости использования традиционного трансформатора тока на каждом отдельном проводнике.

Каковы основные особенности конструкции?

Характеристики трансформатора тока нулевой последовательности кольцевого типа во многом зависят от его магнитного сердечника, обмотки, системы изоляции, корпуса и точности изготовления. XiFa заявляет, что в ее продукте используетсяэмалированный провод из бескислородной медидля намотки и из листов кремнистой стали для магнитопровода. Выбор этих материалов призван обеспечить электропроводность, механическую прочность и чувствительность к малым токам нулевой последовательности.

Тороидальный магнитный сердечник

Круглый сердечник создает замкнутый магнитный путь вокруг проводников. Высокая магнитная проницаемость помогает трансформатору тока эффективно реагировать на относительно небольшие дифференциальные токи.

Вторичная обмотка

Вторичная обмотка преобразует обнаруженный магнитный поток в электрический сигнал, пригодный для использования в оборудовании защиты и мониторинга. Качество обмотки напрямую влияет на стабильность сигнала и долговременную надежность.

Изоляция и инкапсуляция

В состав изделия может входить корпус из эпоксидной смолы или силиконовой резины. Такая защита помогает повысить устойчивость к влаге и загрязнению окружающей среды, что особенно важно в распределительных электросетях.

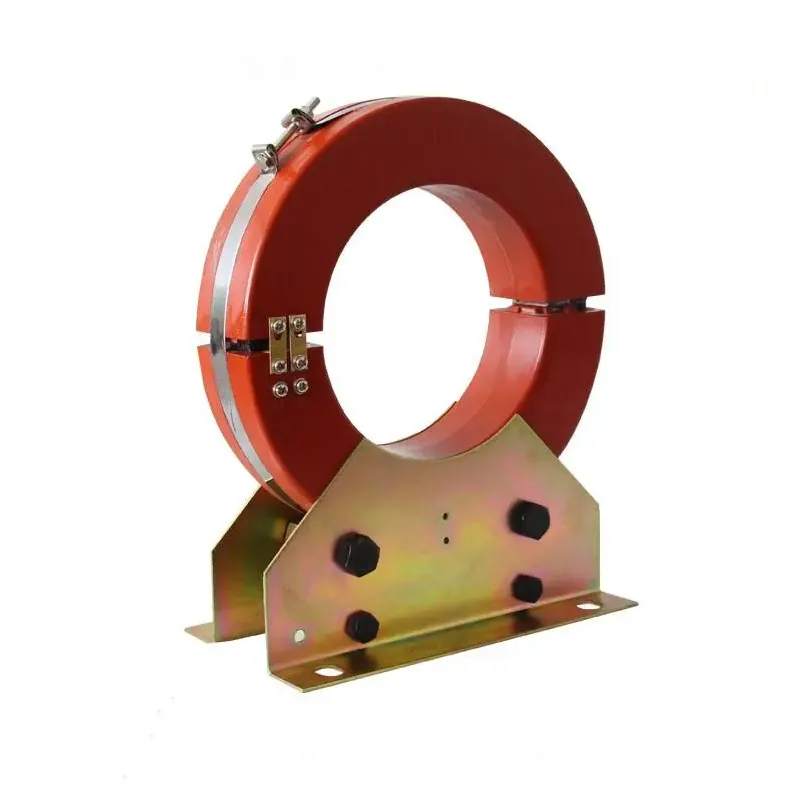

Варианты твердотельного и разделенного ядра

Требования к установке могут различаться. Конструкции с одножильными жилами обычно требуют, чтобы кабели были пропущены через трансформатор тока перед подключением, тогда как конфигурации с раздельными жилами могут быть полезны в проектах модернизации, где отключение существующих проводников нежелательно.

Какие технические характеристики следует учитывать покупателям?

Выбор трансформатора тока никогда не должен зависеть только от физического диаметра. Электрическую совместимость, требования к реле, расположение проводников и условия установки следует оценивать вместе.

В опубликованных производителем спецификациях перечислено несколько моделей LXK, включая версии Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 и Φ240, с различными комбинациями реле, соединений, значений шкалы и первичного тока. Покупатели должны подтвердить точную конфигурацию у производителя перед размещением заказа.

Где обычно используется КТ нулевой последовательности?

Способность обнаруживать дифференциальный ток делает этот тип трансформатора тока полезным в широком спектре приложений электрозащиты. Его можно интегрировать в системы защиты, где важно раннее обнаружение утечек или замыканий на землю.

• Защита от замыканий на землю:Обнаруживает остаточный ток, связанный с замыканиями на землю.
• Контроль тока утечки:Помогает выявить аномальные пути тока.
• Контроль изоляции:Поддерживает выявление ухудшения состояния изоляции.
• Системы распределения электроэнергии:Предоставляет информацию об остаточном токе для реле защиты.
• Умные сети:Возможна интеграция в интеллектуальные системы мониторинга и защиты.
• Промышленное оборудование:Помогает контролировать электрооборудование, где требуется постоянное обнаружение неисправностей.
• Строительство электрических сетей:Поддерживает электробезопасность и защиту распределения.
• Системы железнодорожного транспорта:Может быть встроен в специализированные системы электрического мониторинга.

Сифа особо выделяет интеллектуальные сети, железнодорожный транспорт, электрические системы зданий и мониторинг промышленного оборудования среди областей применения своих продуктов ТТ нулевой последовательности.

Как выбрать правильный КТ нулевой последовательности?

Для отделов закупок выбор правильной модели подразумевает нечто большее, чем просто выбор самого большого доступного ядра. Систематическая оценка может уменьшить проблемы совместимости и повысить эффективность установки.

1. Проверьте расположение кабеля.Подтвердите количество и расположение проводников, которые пройдут через апертуру трансформатора тока.
2. Измерьте необходимую диафрагму.Убедитесь, что внутренний диаметр обеспечивает достаточный зазор для существующих кабелей.
3. Подтвердите реле защиты.Характеристики выхода трансформатора тока и реле должны быть совместимыми.
4. Проверьте электрическую систему.Проверьте частоту, конфигурацию нейтрали, метод заземления и другие системные требования.
5. Оцените среду установки.Влажность, загрязнение, температура и доступное пространство для установки могут повлиять на подходящую конструкцию.
6. Учитывайте требования к модернизации.Конструкции с разделенными жилами могут обеспечить большее удобство, когда существующие кабели невозможно легко отсоединить.
7. Проверьте качество производителя.Перед оптовыми закупками следует учитывать материал сердечника, материалы обмоток, изоляцию, процедуры испытаний и стабильность производства.

Международным покупателям, приобретающим продукцию у китайского производителя или поставщика, перед покупкой необходимо получить техническую документацию и подтверждение модели. Это особенно важно, когда ТТ будет интегрирован в более крупную систему защиты.

Каковы основные преимущества?

Правильно выбранный ТТ нулевой последовательности кольцевого типа может обеспечить несколько практических преимуществ для систем электрической защиты:

• Высокая чувствительность:Подходящий магнитный сердечник может помочь обнаружить небольшие остаточные токи.
• Компактная структура:Тороидальная конфигурация может эффективно подходить к существующим проводникам.
• Неинтрузивное зондирование:Обнаружение тока достигается без включения первичной обмотки последовательно с цепью.
• Интеграция защиты:Вторичные сигналы могут быть подключены к реле защиты и оборудованию мониторинга.
• Гибкая установка:Доступные варианты конструкции позволяют реализовать различные сценарии установки.
• Широкий диапазон применения:Подходит для промышленных, коммерческих, инфраструктурных и распределительных сред.

Конструкция продукта XiFa сочетает в себе тороидальный сердечник со вторичной обмоткой и защитным корпусом, а заявленный выбор материалов подчеркивает проводимость, механическую прочность и магнитную чувствительность.

Часто задаваемые вопросы о трансформаторе тока ТТ нулевой последовательности кольцевого типа

Для чего используется кольцевой трансформатор тока ТТ нулевой последовательности?

В основном он используется для обнаружения тока нулевой последовательности или тока нулевой последовательности, вызванного замыканиями на землю, токами утечки и проблемами изоляции. Результирующий сигнал может подаваться на реле защиты или оборудование контроля.

Как трансформатор кольцевого типа обнаруживает замыкание на землю?

Проводники проходят через тороидальный сердечник. В сбалансированных условиях их магнитные эффекты в значительной степени компенсируются. Замыкание на землю создает дисбаланс, создавая остаточный магнитный поток, который трансформатор тока преобразует во вторичный электрический сигнал.

Какие размеры ядра доступны?

В указанной информации о продукте XiFa перечислены модели LXK с конфигурациями Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 и Φ240. Точные характеристики следует проверять в соответствии с выбранной моделью и применением защиты.

Можно ли использовать ТТ нулевой последовательности в проектах модернизации?

Да. Структуры с твердым и разделенным сердечником отвечают различным требованиям к установке. Конструкция с разъемным сердечником может быть полезна в тех случаях, когда существующие кабели нельзя отсоединить во время установки.

Что я должен предоставить при запросе ценового предложения?

В идеале группы по закупкам должны предоставить необходимую апертуру сердечника, частоту системы, расположение проводников, модель реле, метод подключения, требования к первичному току, среду установки и количество. Предоставление этих сведений поможет китайскому производителю или поставщику более эффективно рекомендовать совместимую конфигурацию.

Заключение

A Трансформатор тока ТТ нулевой последовательности кольцевого типаобеспечивает целенаправленный и практичный подход к обнаружению остаточного тока, что делает его ценным для защиты от замыканий на землю, мониторинга утечек, контроля изоляции и интеллектуальной электрической защиты. Тороидальный сердечник, вторичная обмотка, структура изоляции и конфигурация установки влияют на производительность системы. Опубликованная XiFa информация о продукте подчеркивает кремниевую сталь с высокой проницаемостью, эмалированный провод из бескислородной меди, несколько размеров сердечников LXK и совместимость с системами питания 50 Гц.

Если вы ищете надежногоТрансформатор тока ТТ нулевой последовательности кольцевого типадля нового проекта распределения электроэнергии, системы защиты или модернизации,связаться с намив XiFa, чтобы обсудить ваши технические требования, выбор модели и предложение. Заблаговременное предоставление параметров вашей системы может помочь ускорить подбор и закупку продукции.
