Трансформатор тока нулевой последовательности представляет собой одновитковое сквозное устройство, используемое в энергосистемах для контроля токов нулевой последовательности. Он служит важнейшим компонентом систем релейной защиты, который в основном используется для обнаружения замыканий на землю, токов утечки и контроля изоляции. Измеряя векторную сумму трех фазных токов и результирующий ток нулевой последовательности, трансформатор тока нулевой последовательности может запускать защитные операции и взаимодействовать с слаботочными селекторами заземления, цифровыми устройствами подавления гармоник и блоками релейной защиты для оповещения о неисправностях и отключения питания.

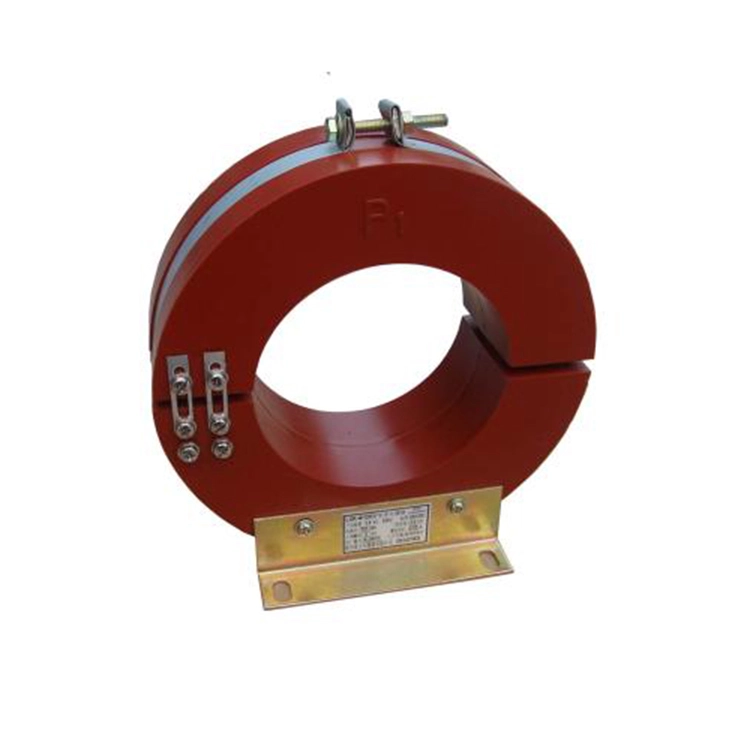

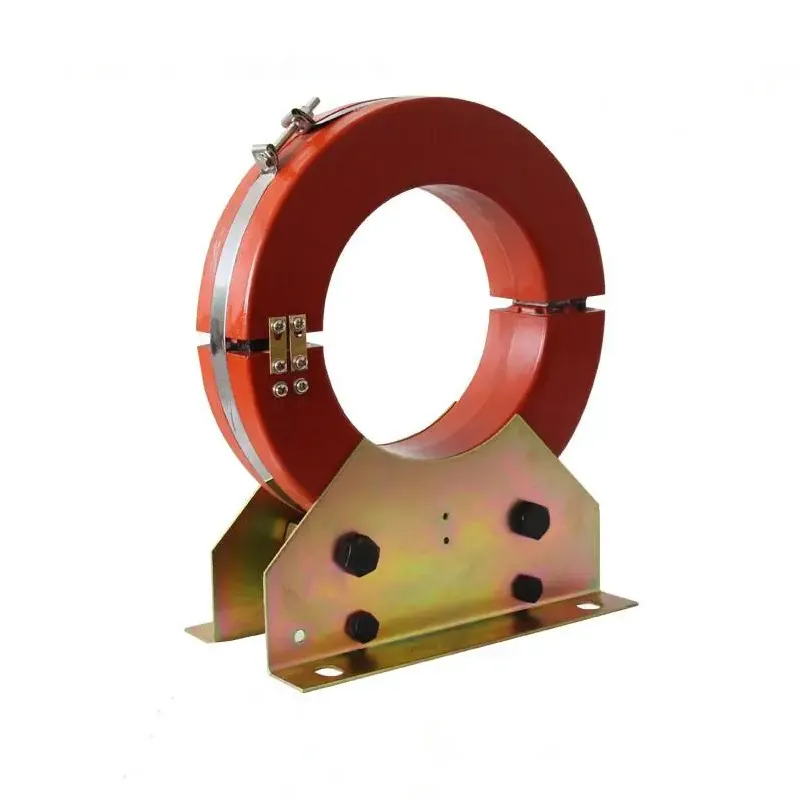

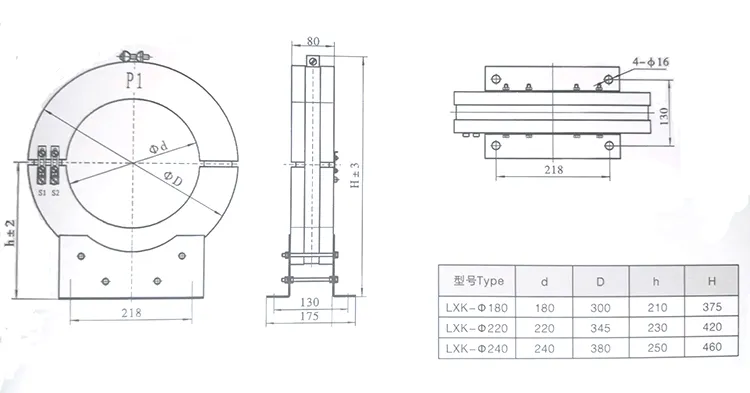

Конструктивно трансформатор тока нулевой последовательности состоит из тороидального сердечника и вторичной обмотки, заключенных в корпус из эпоксидной смолы или силиконовой резины, что обеспечивает влагостойкость и защиту от загрязнения. Варианты установки включают в себя сплошной, требующий предварительной прокладки кабелей, и конструкции с разъемным сердечником, которые позволяют проводить модернизацию без отсоединения кабелей.
Он совместим с энергосистемами с частотой 50 Гц, что обеспечивает чувствительность и линейность, необходимые для различных конфигураций нейтральной точки, включая заземленные и незаземленные системы. Трансформаторы тока нулевой последовательности широко применяются в интеллектуальных сетях, железнодорожном транспорте, электрических системах зданий и мониторинге промышленного оборудования для обеспечения надежного обнаружения неисправностей и защиты систем.
| Тип | Тип реле | Способ подключения | Значение шкалы | Первичный ток | Тип | Тип реле | Способ подключения | Значение шкалы | Первичный ток |
| LXK-Ф80 LXK-Ф100 LXK-Ф120 LXK-Ф150 | ДД11/60 | Ряд | 15*1 | 2,4-4,5 | LXK-Φ180 LXK-Φ220 LXK-Φ240 | ДД11/60 | Ряд | 15*1 | 2,4-4,5 |
| 30*1 | 30*1 | ||||||||
| Параллельно | 15*2 | 3-5 | Параллельно | 15*2 | 3-5 | ||||
| 30*2 | 30*2 | ||||||||
| ДД1/60 | Ряд | 15*1 | 3-5 | ДД1/60 | Ряд | 15*1 | 3-5 | ||
| 30*1 | 30*1 | ||||||||
| Параллельно | 15*2 | 3-6 | Параллельно | 15*2 | 3-6 | ||||
| 30*2 | 30*2 |
Вопрос: Что такое трансформатор тока нулевой последовательности кольцевого типа?
Трансформатор тока ТТ нулевой последовательности кольцевого типа представляет собой устройство с проходным сердечником, предназначенное для обнаружения токов нулевой последовательности в трехфазных системах. Его тороидальный сердечник позволяет первичному проводнику проходить через центр, обеспечивая неинтрузивный мониторинг замыканий на землю, токов утечки и состояния изоляции.
Вопрос: Как подает выходной сигнал трансформатора тока нулевой последовательности кольцевого типа?
A: Трансформатор тока нулевой последовательности кольцевого типа преобразует ток нулевой последовательности в пропорциональное напряжение или вторичный ток, используя высокоточную обмотку и технологию катушки Роговского. Этот выход совместим с реле, счетчиками и системами мониторинга для быстрого и точного обнаружения неисправностей.
Вопрос: Каковы типичные области применения трансформатора тока нулевой последовательности кольцевого типа?
A: Трансформатор тока нулевой последовательности кольцевого типа обычно используется в:
1. Защита от замыканий на землю и обнаружение тока утечки;
2.Контроль нейтральной точки в системах распределения электроэнергии;
3.Интеграция с цифровыми реле защиты, устройствами подавления гармоник и интеллектуальными системами мониторинга сети.
4.Промышленное оборудование, строительные электрические сети и системы железнодорожного транспорта.
