AИК-выключатель (ACB)Это критическое устройство защиты от низкого напряжения, широко используемое в промышленных, коммерческих и инфраструктурных системах распределения электроэнергии. В этом подробном руководстве объясняется, что такое автоматический выключатель воздушного выключателя, как он работает, его конструкция, типы, технические параметры, рекомендации по установке, сравнение с другими автоматическими выключателями и как правильно выбрать автоматический выключатель для вашего применения. Независимо от того, являетесь ли вы инженером-электриком, менеджером по закупкам или системным интегратором, эта статья поможет вам понять, почему решения ACB с воздушными выключателями необходимы для надежного и безопасного распределения электроэнергии.

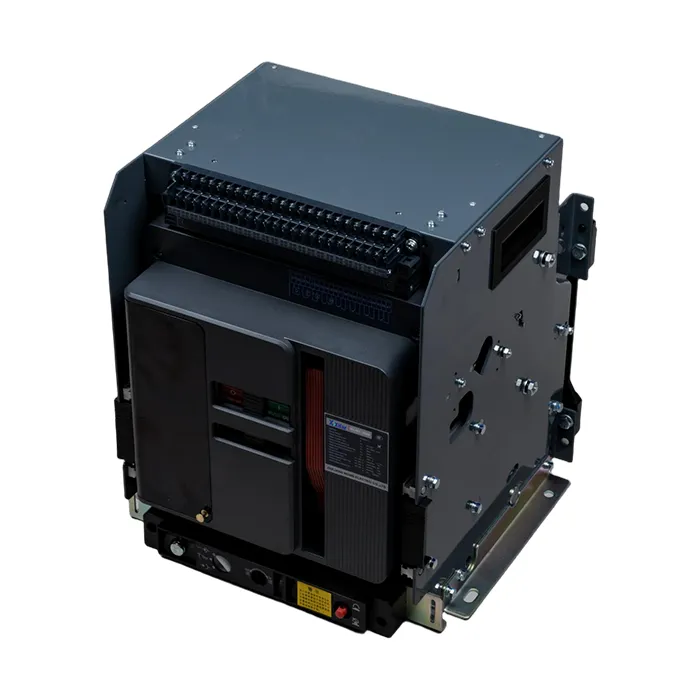

АнВоздушный выключатель (ACB)представляет собой устройство защиты низковольтных цепей, использующее воздух в качестве среды для гашения дуги. Он предназначен для защиты электрических цепей от перегрузок, коротких замыканий и замыканий на землю.
Автоматические выключатели обычно используются в системах распределения электроэнергии с номинальным напряжением до 690 В и номинальным током от 630 А до 6300 А. Они обычно устанавливаются в главных распределительных щитах, панелях генераторов и промышленных системах управления.
Современные автоматические выключатели, например, производстваСифа, разработаны в соответствии с международными стандартами и обеспечивают надежную защиту электропитания в сложных условиях.
Принцип работы воздушного выключателя основан на прерывании дуги в воздухе при атмосферном давлении.
Конструкция дугогасительной камеры имеет решающее значение для обеспечения быстрого гашения дуги и минимизации повреждения контактов.
| Компонент | Функция |
|---|---|
| Основные контакты | Переносить ток нагрузки и размыкать во время неисправности |
| Дуговой желоб | Гасит дугу во время прерывания |
| Расцепитель | Обнаруживает перегрузку и короткое замыкание |
| Рабочий механизм | Контролирует открытие и закрытие |
| Вспомогательные контакты | Обеспечить индикацию статуса |
Усовершенствованные модели ACB могут включать в себя интеллектуальные модули защиты, интерфейсы связи и цифровые системы мониторинга.
| Параметр | Типичный диапазон |
|---|---|
| Номинальный ток (В) | 630А – 6300А |
| Номинальное напряжение (Ue) | 400 В – 690 В |
| Разрывная способность (Icu) | до 100кА |
| поляки | 3П/4П |
| Особенность | АКВ | MCCB |
|---|---|---|
| Текущий рейтинг | До 6300А | До 1600А |
| Приложение | Основное распространение | Ответвленные цепи |
| Обслуживание | Исправный | Ограниченный |
Сифапредлагает высококачественные решения для воздушных автоматических выключателей ACB, обеспечивающие надежность, безопасность и интеллектуальное управление.
Он защищает электрические цепи от перегрузки, короткого замыкания и неисправностей.
В основном в магистральных распределительных системах низкого напряжения.
ACB использует воздух для гашения дуги, а VCB использует вакуум.
Плановый осмотр рекомендуется проводить ежегодно или в соответствии с рекомендациями производителя.
Воздушный автоматический выключатель ACB играет жизненно важную роль в обеспечении электробезопасности и надежности систем в современных распределительных сетях. Выбор высокопроизводительного автоматического выключателя от проверенного производителя, такого какСифаобеспечивает долгосрочную защиту, эффективность работы и соответствие мировым стандартам.
Если вы ищете надежные и высококачественные решения для воздушных автоматических выключателей ACB, адаптированные к потребностям вашего применения,связаться с намисегодня за профессиональную поддержку и конкурентоспособные цены.
