Осветительный разрядник на основе оксида цинка на напряжение 11 кВ является критически важным защитным устройством, используемым на подстанциях и в распределительных электросетях. Он предназначен для защиты распределительных трансформаторов, электрических панелей и кабелей от грозовых и коммутационных перенапряжений.
Благодаря использованию передовой варисторной технологии ZnO, осветительный разрядник на основе оксида цинка на 11 кВ для подстанций обладает превосходными нелинейными характеристиками, быстрым откликом и низким остаточным напряжением. Он обеспечивает надежную защиту от перенапряжения без образования следящего тока промышленной частоты.

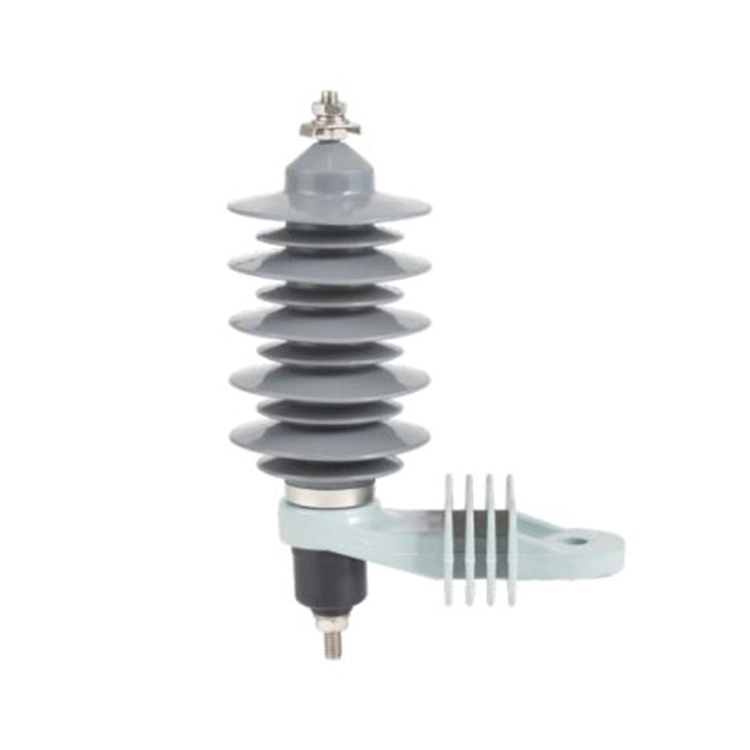

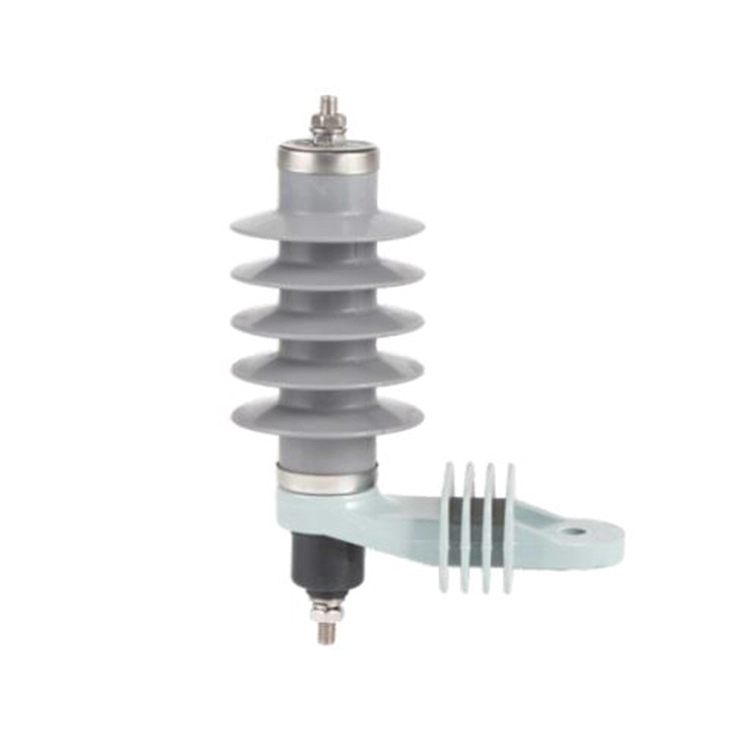

Доступен с корпусом из фарфора или силиконовой резины.Ограничитель освещения на основе оксида цинка 11 кВна подстанции обеспечивает превосходную гидрофобность, устойчивость к загрязнению и длительный срок службы. Он подходит для внутренней и наружной установки на подстанциях, промышленных предприятиях и в системах возобновляемых источников энергии.
Ограничитель перенапряжения от 3 до 10 кВ:
|
Режим |
Нас |
Ур |
УК |
U1мА |
Против |
ВЛ |
Всв |
ЛД (2 мс) |
ХК (4/10 мкс) |
|
|
кВ (среднеквадратичное значение) |
≮кВ |
≯кВ |
A |
кА |
||||
|
YH5WS-5/15 |
3 |
5 |
4.0 |
7.5 |
15.5 |
13.5 |
12.8 |
150 |
65 |
|
YH5WS-10/30 |
6 |
10 |
8.0 |
14.4 |
31.0 |
30 |
27 |
150 |
65 |
|
YH5WS-17/50 |
10 |
17 |
13.6 |
24 |
51.5 |
50 |
45 |
150 |
65 |
| Нас | Номинальное напряжение системы |
| Ур | Номинальное напряжение разрядника |
| УК | Постоянное рабочее напряжение |
| U1мА | Опорное напряжение постоянного тока при 1 мА |
| Против | Остаточное напряжение крутого импульса тока; |
| ВЛ | Остаточное напряжение грозового импульса |
| Всв | Остаточное напряжение коммутационного импульса |
| ЛД | Устойчивость к длительным импульсам тока |
| ХК | Устойчивость к сильноточным импульсам |
Вопрос: Зачем на подстанции необходим оксидно-цинковый разрядник на 11 кВ?
Ответ: Подстанции являются критическими точками в распределительной электрической сети, а такое оборудование, как распределительные трансформаторы, автоматические выключатели среднего и низкого напряжения, а также шины, подвержено повреждениям из-за переходных перенапряжений. Осветительный разрядник на 11 кВ из оксида цинка безопасно отводит эти перенапряжения на землю, предотвращая пробои изоляции, отказ оборудования и потенциальную опасность пожара на подстанциях 11 кВ.
Вопрос: Как работает разрядник на основе оксида цинка на подстанции?
О: При возникновении перенапряжения сопротивление варистора из оксида цинка уменьшается, позволяя разряднику из оксида цинка на 11 кВ проводить импульсный ток на землю. Как только скачок напряжения рассеивается и напряжение возвращается к нормальному уровню, сопротивление осветительного разрядника на 11 кВ из оксида цинка увеличивается, эффективно блокируя любой дальнейший ток и защищая подключенное оборудование.
Вопрос: Как следует устанавливать грозовой разрядник на 11 кВ из оксида цинка на подстанции?
Ответ: Установка комплекта осветительных разрядников на основе оксида цинка на 11 кВ на подстанции должна соответствовать рекомендациям производителя и отраслевым стандартам. Ключевые соображения включают в себя следующее:
Правильное заземление: Обеспечьте путь к земле с низким сопротивлением, чтобы обеспечить эффективное рассеивание перенапряжений.
Правильная ориентация: установите разрядник из оксида цинка на 11 кВ, соблюдая правильную полярность, чтобы обеспечить правильную работу.
Свободное пространство: поддерживайте достаточное расстояние для предотвращения пробоя и обеспечения безопасности.
Доступность: Расположение для облегчения осмотра и обслуживания.
