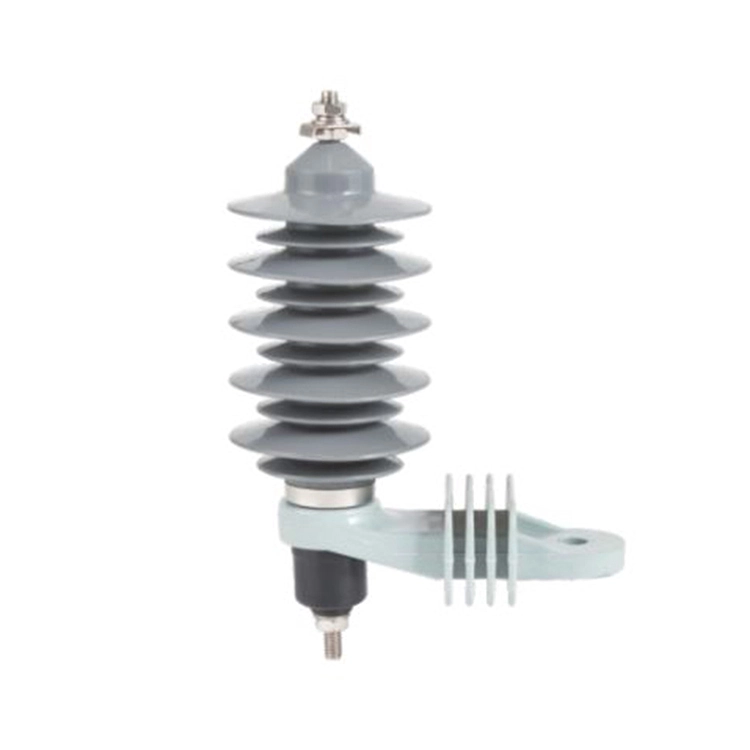

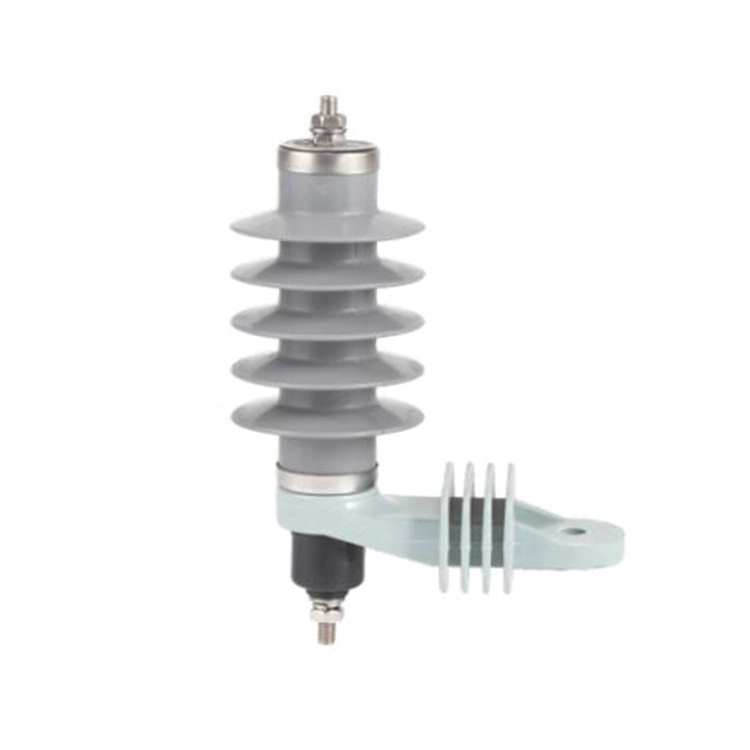

Однофазный разрядник грозового перенапряжения подстанции 11 кВ представляет собой устройство защиты от перенапряжения, используемое в электросети переменного тока 11 кВ. Это может повысить стабильность электропитания распределительных трансформаторов и электрических панелей. Три части освещения подстанции переменного тока 11 кВограничитель перенапряженияпредназначен для одного комплекта защиты целевого устройства на каждой трех фазе. Преимущества однофазного грозозащитного устройства подстанции переменного тока 11 кВ заключаются в следующем:
1. Он может эффективно защитить трансформаторы, распределительные устройства и кабели на подстанциях от повреждений, вызванных ударами молнии.
2. Использование варисторной технологии ZnO для обеспечения превосходных нелинейных характеристик, быстрого времени отклика и низкого остаточного напряжения.
3. Способен выдерживать многочисленные удары молнии и удары с высоким коэффициентом безопасности.
4. Длительный срок службы и снижение эксплуатационных расходов.
5. Примите фарфоровую оболочку или оболочку из силиконовой резины, хорошую гидрофобность, устойчивость к загрязнению и устойчивость к ультрафиолетовому излучению.
6. Широкое применение, подходит для распределительных станций, заводов и т. д.

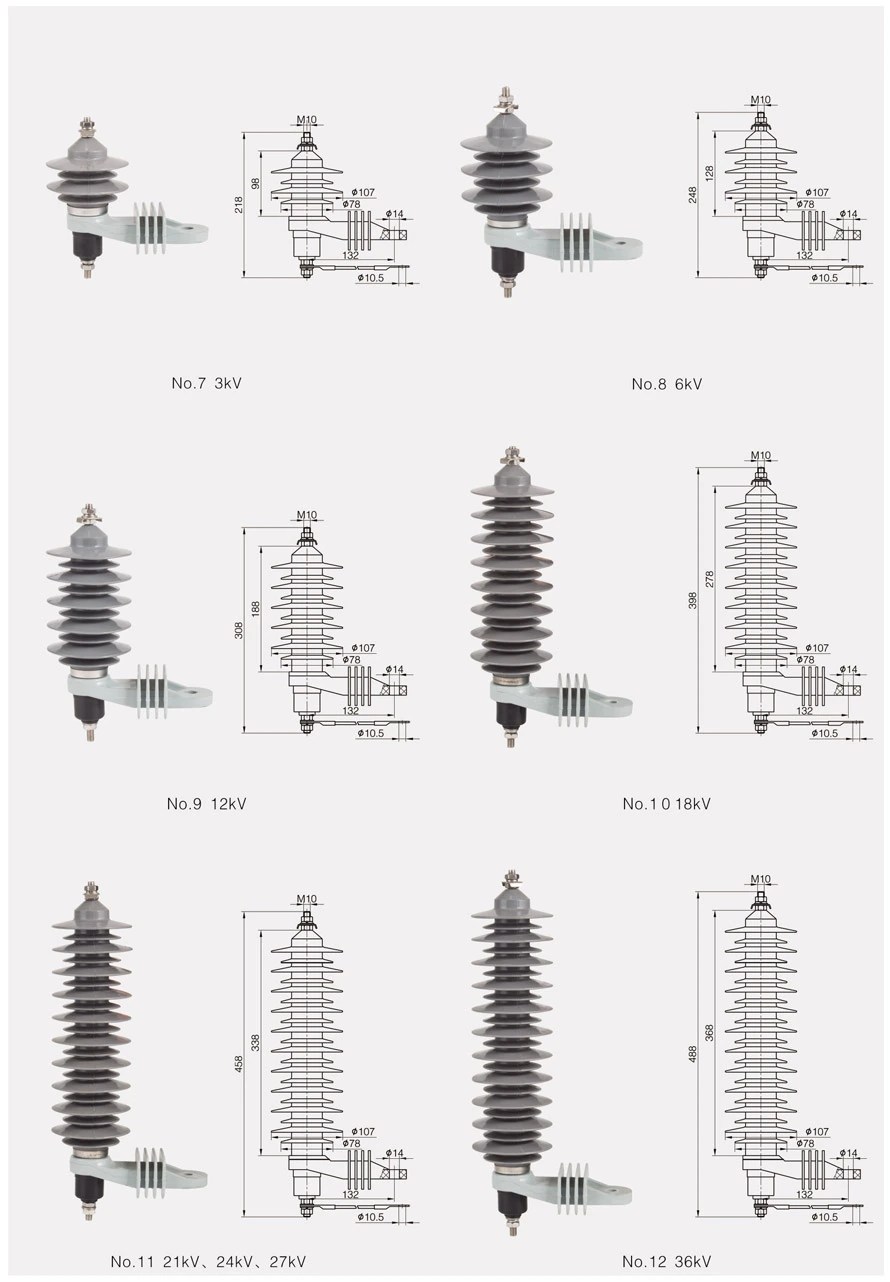

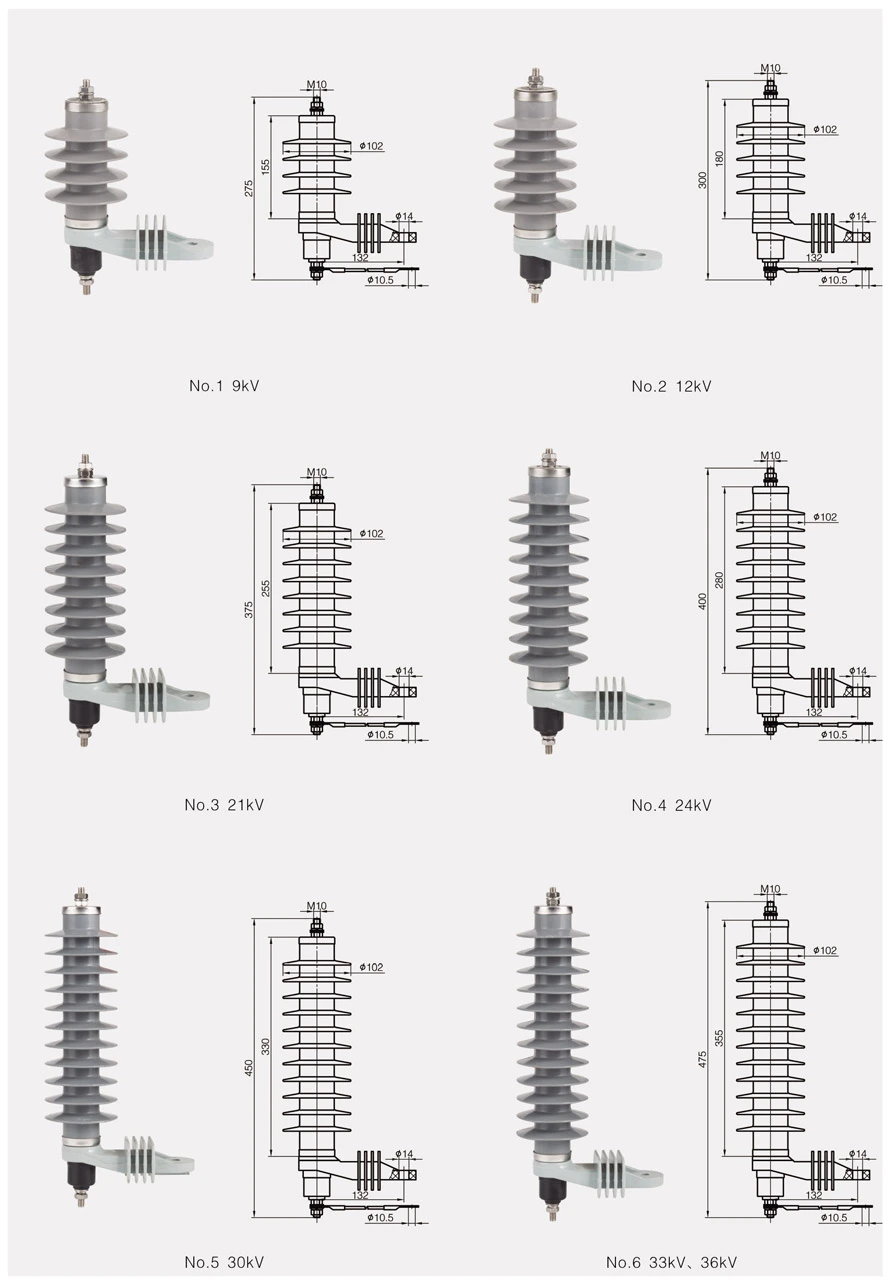

Для ОПН подстанционного типа от 3 до 35 кВ:
|
Режим |
Нас |
Ур |
УК |
U1мА |
Против |
ВЛ |
Всв |
ЛД (2 мс) |
ХК (4/10 мкс) |
|
|
кВ (среднеквадратичное значение) |
≮кВ |
≯кВ |
A |
кА |
||||
|
YH5WZ-5/15 |
3 |
5 |
4.0 |
7.5 |
15.5 |
13.5 |
12.8 |
150 |
65 |
|
YH5WZ-10/30 |
6 |
10 |
8.0 |
14.4 |
31.0 |
30 |
27 |
150 |
65 |
|
YH5WZ-17/50 |
10 |
17 |
13.6 |
24 |
51.5 |
50 |
45 |
150 |
65 |
|
YH5WZ-26/66 |
20 |
26 |
20.8 |
37 |
76 |
66 |
56 |
150 |
100 |
|
YH5WZ-51/134 |
35 |
51 |
40.8 |
73 |
154 |
134 |
114 |
250 |
100 |
|
YH5WZ-54/134 |
35 |
54 |
43.2 |
77 |
154 |
134 |
114 |
250 |
100 |
| Нас | Номинальное напряжение системы |
| Ур | Номинальное напряжение разрядника |
| УК | Постоянное рабочее напряжение |
| U1мА | Опорное напряжение постоянного тока при 1 мА |
| Против | Остаточное напряжение крутого импульса тока; |
| ВЛ | Остаточное напряжение грозового импульса |
| Всв | Остаточное напряжение коммутационного импульса |
| ЛД | Устойчивость к длительным импульсам тока |
| ХК | Устойчивость к сильноточным импульсам |
Вопрос: Каков ожидаемый срок службы однофазного разрядника грозовой перенапряжения подстанции 11 кВ переменного тока?
Ответ: Срок службы однофазных ограничителей перенапряжения подстанции переменного тока 11 кВ составляет от 10 до 20 лет, в зависимости от условий окружающей среды и практики технического обслуживания.
Вопрос: Как часто следует проверять однофазные ограничители перенапряжения подстанции переменного тока напряжением 11 кВ?
О: Рекомендуется проверять их один раз в год или чаще в средах с высоким риском, таких как прибрежные районы или сильно загрязненные районы.
Вопрос: Какие процедуры технического обслуживания необходимы для однофазного разрядника грозовой перенапряжения подстанции 11 кВ переменного тока?
О: Визуальный осмотр каждые 6–12 месяцев на предмет повреждений и загрязнений. Проверка сопротивления заземления и мониторинг журнала счетчика перенапряжений. 3. Ежегодные электрические испытания и оценка последствий удара молнии.
