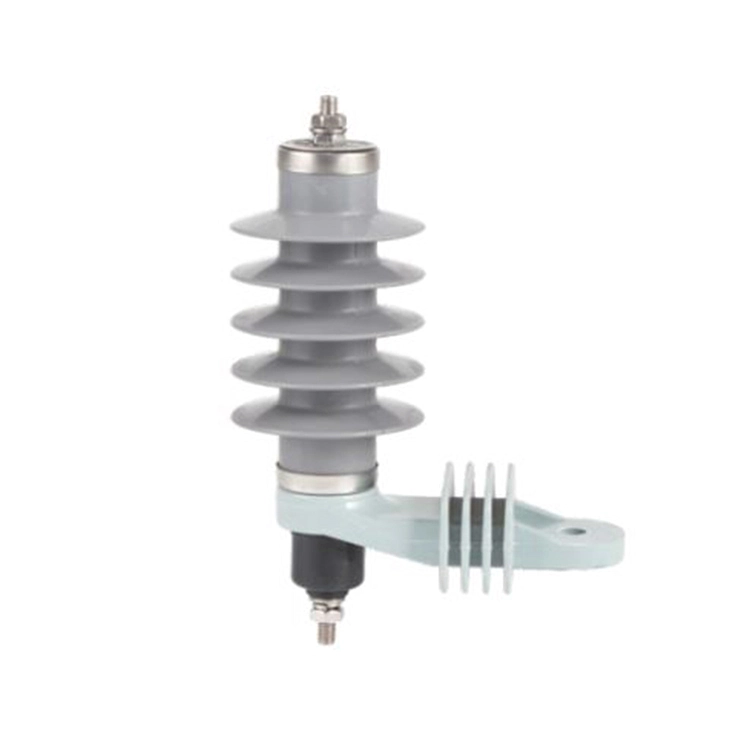

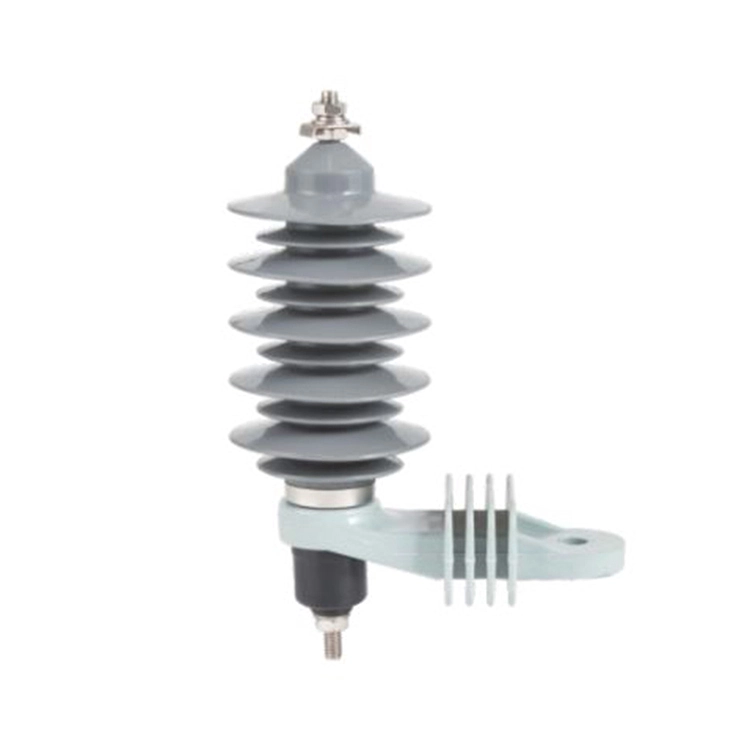

Компания XiFA является профессиональным производителем и поставщиком молниеотводов на основе оксидов металлов в электрических подстанциях. На электрической подстанции комплект металлооксидных молниеотводов будет выделять электрическую энергию на землю в виде импульсного тока для защиты электрической подстанции от осветительного и рабочего перенапряжения. Основные преимущества металлооксидных молниеотводов можно показать ниже:
1. Высокая эффективность защиты
■ Обеспечивает превосходную защиту трансформаторов, распределительных устройств и другого оборудования подстанции от грозовых и коммутационных перенапряжений.
■ Реагирует в течение микросекунд на устранение опасных перенапряжений.
2. Передовая технология оксида цинка
■ Используются высококачественные варисторы ZnO с превосходными нелинейными характеристиками.
■ Обеспечивает более низкое остаточное напряжение и лучшее поглощение энергии по сравнению с традиционными молниеотводами из карбида кремния и оксида металла.
3. Надежная работа и длительный срок службы.
■ Разработан для непрерывной работы в суровых электрических условиях и условиях окружающей среды.
■ Устойчивость к старению, тепловым нагрузкам и повторяющимся импульсным воздействиям.
4. Низкие требования к техническому обслуживанию
■ Компактный, легкий и простой в установке.
■ Необходимость минимального периодического осмотра, что снижает эксплуатационные расходы.
|
Режим |
Нас |
Ур |
УК |
U1мА |
Против |
ВЛ |
Всв |
ЛД (2 мс) |
ХК (4/10 мкс) |
|
|
кВ (среднеквадратичное значение) |
≮кВ |
≯кВ |
A |
кА |
||||
|
YH5WZ-5/15 |
3 |
5 |
4.0 |
7.5 |
15.5 |
13.5 |
12.8 |
150 |
65 |
|
YH5WZ-10/30 |
6 |
10 |
8.0 |
14.4 |
31.0 |
30 |
27 |
150 |
65 |
|
YH5WZ-17/50 |
10 |
17 |
13.6 |
24 |
51.5 |
50 |
45 |
150 |
65 |
|
YH5WZ-26/66 |
20 |
26 |
20.8 |
37 |
76 |
66 |
56 |
150 |
100 |
|
YH5WZ-51/134 |
35 |
51 |
40.8 |
73 |
154 |
134 |
114 |
250 |
100 |
|
YH5WZ-54/134 |
35 |
54 |
43.2 |
77 |
154 |
134 |
114 |
250 |
100 |
| Нас | Номинальное напряжение системы |
| Ур | Номинальное напряжение разрядника |
| УК | Постоянное рабочее напряжение |
| U1мА | Опорное напряжение постоянного тока при 1 мА |
| Против | Остаточное напряжение крутого импульса тока; |
| ВЛ | Остаточное напряжение грозового импульса |
| Всв | Остаточное напряжение коммутационного импульса |
| ЛД | Устойчивость к длительным импульсам тока |
| ХК | Устойчивость к сильноточным импульсам |
Вопрос: Что такое металлооксидный молниеотвод и как он работает?
Ответ: Металлооксидный молниеотвод – это защитное устройство, ограничивающее перенапряжения на подстанциях. В нем используются варисторы из оксида цинка, которые остаются изолирующими при нормальном напряжении, но становятся проводящими во время скачков напряжения, безопасно отводя избыточную энергию на землю.
Вопрос: Почему вместо более старых типов карбидокремниевых разрядников используются металлооксидные разрядники?
Ответ: Разрядники из оксида металла обеспечивают более низкое остаточное напряжение, более быстрый отклик и более высокую способность поглощения энергии. Это обеспечивает лучшую защиту трансформаторов, автоматических выключателей и шин на подстанциях.
Вопрос: Какое оборудование защищает металлооксидный молниеотвод на подстанции?
Ответ: В основном он защищает трансформаторы, распределительные устройства, кабели и другое высоковольтное оборудование от грозовых и коммутационных перенапряжений, которые могут вызвать пробой изоляции или выход оборудования из строя.
Вопрос: Каковы основные рабочие параметры металлооксидного молниеотвода?
A: Номинальное напряжение (Ur)
Непрерывное рабочее напряжение (Uc / MCOV)
Номинальный ток разряда (обычно 10 кА или 20 кА)
Остаточное напряжение грозового импульса (Ures)
Способность поглощения энергии
