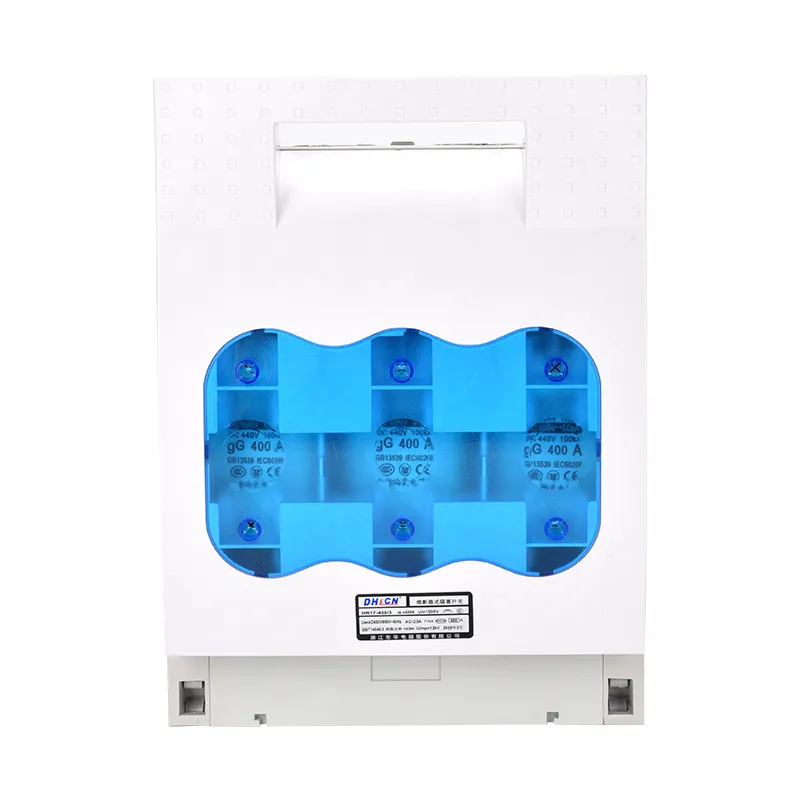

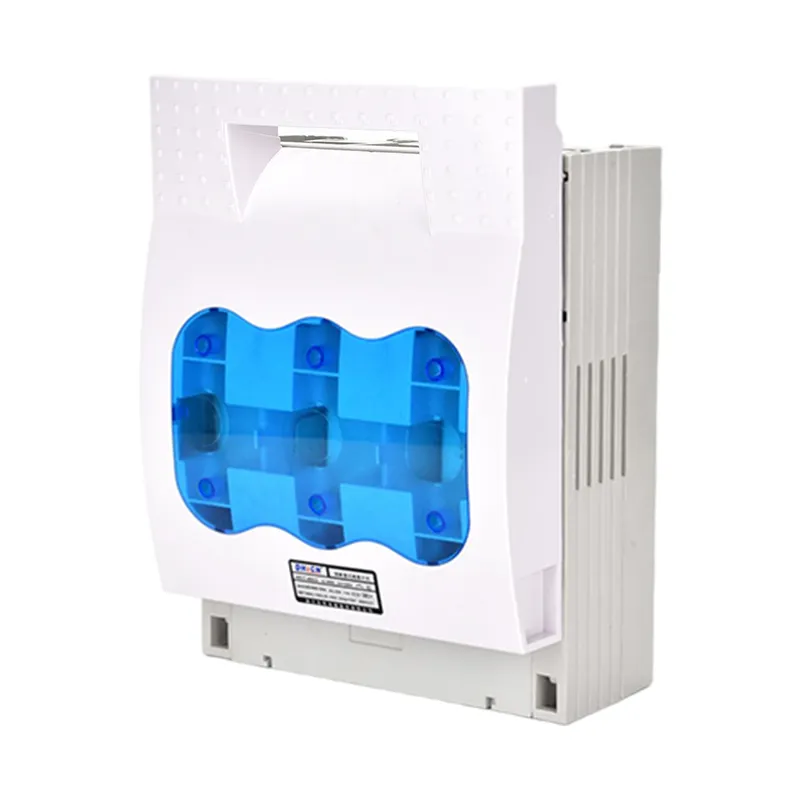

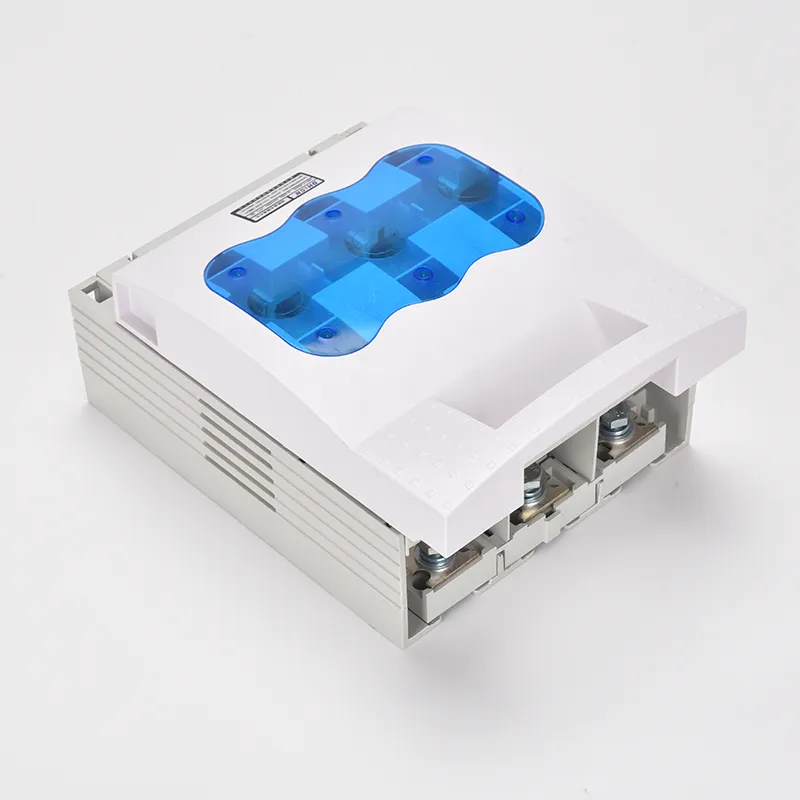

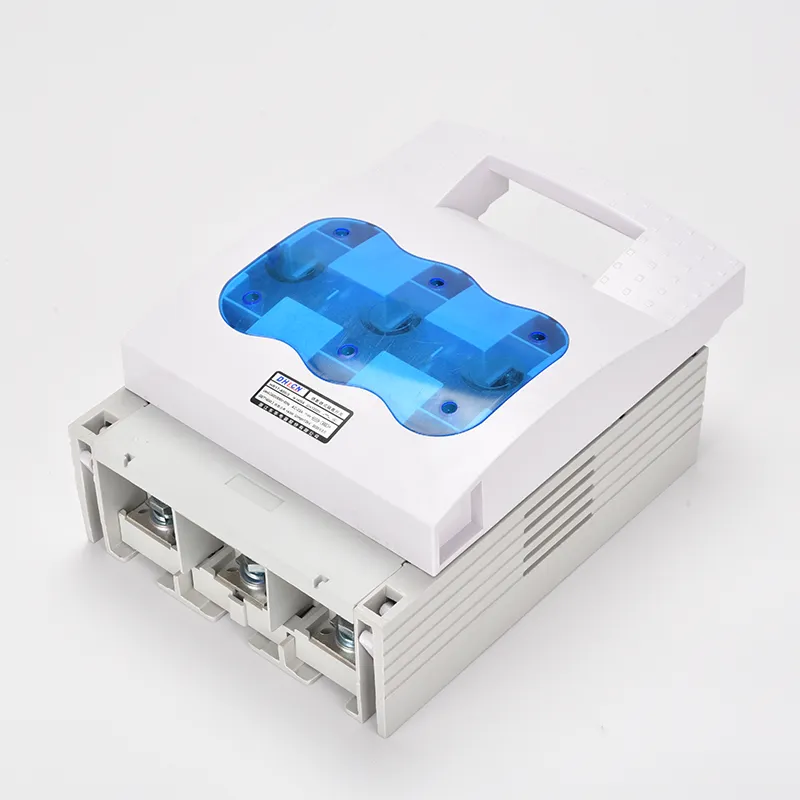

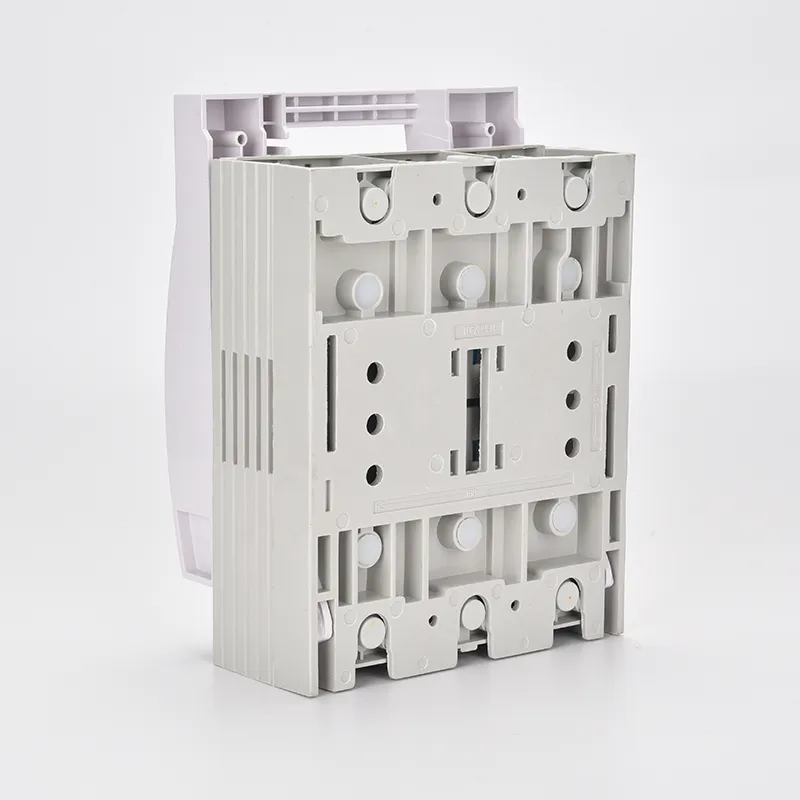

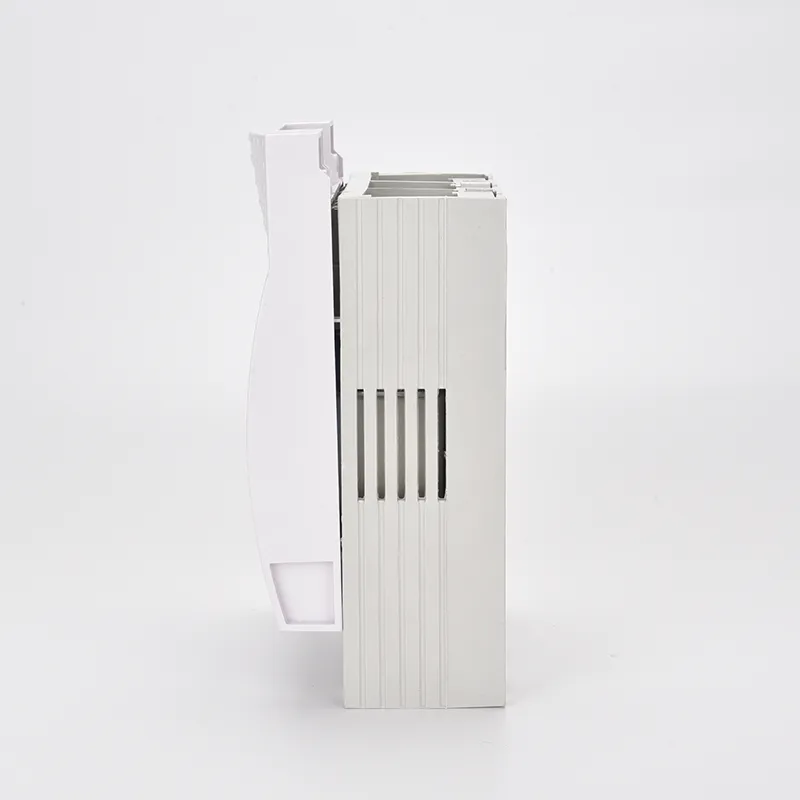

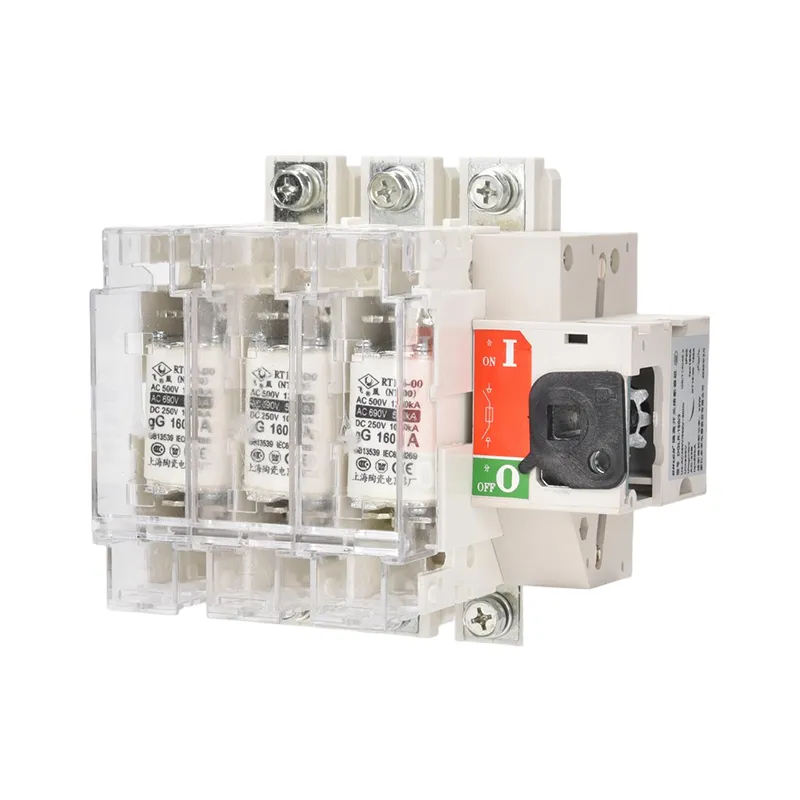

3-полюсный разъединитель с предохранителем 100А представляет собой комбинированное устройство, в котором предохранитель, изолятор и выключатель объединены в одном блоке. В основном он используется для отключения тока при нормальной работе и прерывания тока при коротком замыкании и перегрузке. Этот тип переключателя предлагает такие преимущества, как низкая стоимость, стабильная работа и простота обслуживания, а также обеспечивает защиту цепи и возможности дистанционного мониторинга через плавкий предохранитель.

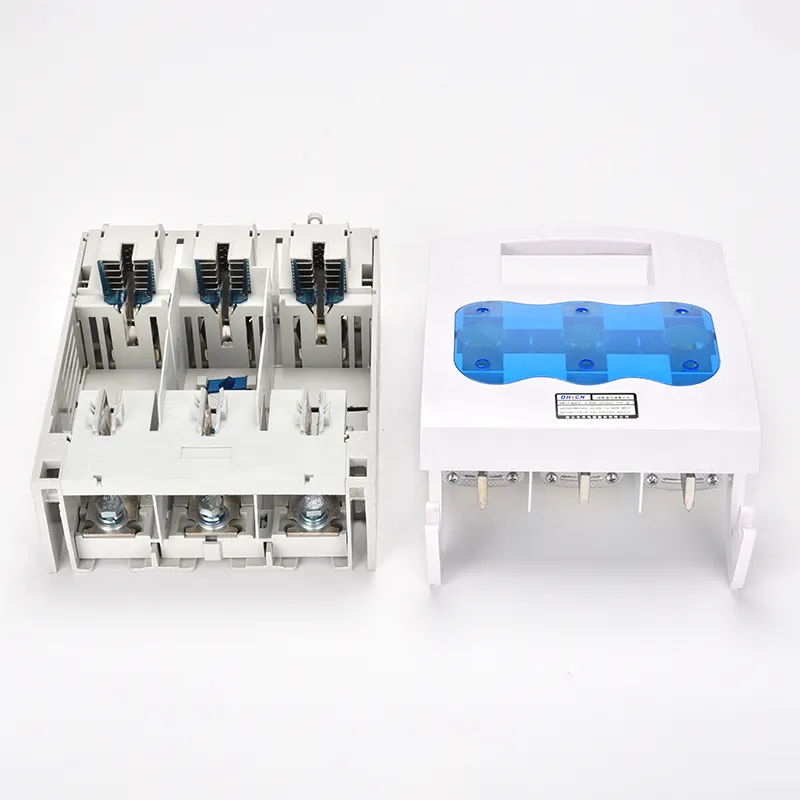

3-полюсный разъединитель с предохранителем 100а имеет монтажное основание, неподвижные контакты, подвижные контакты и шарнирный нож. В закрытом состоянии лезвие контактирует с фиксированными клеммами, замыкая электрический путь. В существующих конструкциях сборка и разборка могут быть громоздкими, а замена предохранителя часто требует повторной регулировки из-за ограниченной совместимости с рычажным механизмом управления.
В улучшенной конструкции упругие регулировочные болты заменены на U-образные удерживающие зажимы, что обеспечивает контакт по всей поверхности между подвижными и неподвижными контактами. Это повышает проводимость и стабильность во время работы.
Благодаря своей селективной отключающей способности и отличным токоограничивающим свойствам устройство хорошо подходит для использования на заводах, в крупных зданиях. По сравнению с автоматическими выключателями 3P на 100 А, 3-полюсный разъединитель с предохранителем на 100 А имеет более низкие затраты на эксплуатацию и техническое обслуживание, поскольку неисправности обычно требуют только замены предохранителя.
Запатентованная технология включает механизм предотвращения дуги, который увеличивает площадь контакта и исключает образование дуги во время работы, решая проблемы безопасности, связанные с плохим контактом в традиционных конструкциях. При проектировании системы распределения низкого напряжения при правильном выборе выключателя следует учитывать как категорию управления персоналом, так и предполагаемый сценарий применения.
| Тип предохранителя | 0 | 1 | 2 | 3 | ||||||||
| Частота | 50 Гц | 50 Гц | 50 Гц | 50 Гц | ||||||||
| Уэ (В) | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 |
| Уи (В) | 800 | 800 | 800 | 800 | ||||||||
| В (А) | 160 | 250 | 400 | 630 | ||||||||
| Это (А) | 160 | 250 | 400 | 630 | ||||||||
| Использование | АС-21Б(690В) | АС-21Б(690В) | АС-21Б(690В) | АС-21Б(690В) | ||||||||
| АС-22Б(500В) | АС-22Б(500В) | АС-22Б(500В) | АС-22Б(500В) | |||||||||
| АС-23Б(400В) | АС-23Б(400В) | АС-23Б(400В) | АС-23Б(400В) | |||||||||
| Создание потенциала | 725 В, 240 А | 725 В, 375 А | 725 В, 600 А | 725 В, 945 А | ||||||||
| 525 В, 480 А | 525 В, 750 А | 525 В, 1200 А | 525 В, 1890 А | |||||||||
| 420 В, 160 А | 420 В, 250 А | 420 В, 400 А | 420 В, 6300 А | |||||||||
| Разрывная способность | 725 В, 240 А | 725 В, 375 А | 725 В, 600 А | 725 В, 945 А | ||||||||
| 525 В, 480 А | 525 В, 750 А | 525 В, 1200 А | 525 В, 1890 А | |||||||||
| 420 В, 1280 А | 420 В, 2000 А | 420 В, 3200 А | 420 В, 5040 А | |||||||||
| Ics (кА) | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 |
| Потеря мощности предохранителя (Вт) | 12 | 23 | 34 | 48 | ||||||||
| Это (А) | Тип предохранителя | Вход предохранителя （A） |
| 160 | 0 | 4, 6, 10, 16, 20, 25, 32, 35, 40, 50, 63, 80, 100, 125, 160. |
| 250 | 1 | 80, 100, 125, 160, 200, 224, 250 |
| 400 | 2 | 125, 160, 200, 224, 250, 300, 315, 355, 400 |
| 630 | 3 | 315, 355, 400, 425, 500, 630 |
| Тип | A | B | C | D | E | F |
| ХР17-160 | 106 | 200 | 97 | 60 | 200 | 87 |
| ХР17-250 | 185 | 247 | 128 | 88 | 221 | 110 |
| ХР17-400 | 210 | 290 | 145 | 97 | 268 | 125 |
| HR17-630 | 256 | 300 | 160 | 112 | 285 | 139 |
| ХР17-800 | 256 | 300 | 160 | 112 | 285 | 139 |
| Номер режима | Внешний размер (мм) | Установочный размер (мм) | ||||||
| A | B | C | D | a | b | фс | ||
| ХР17-40 | 2П | 55 | 116 | 76 | 150 | 25 | - | ф6 |
| 3П | 76 | 116 | 76 | 150 | 42 | - | ф6 | |
| ХР17-63 | 2П | 74 | 116 | 76 | 150 | 32 | - | ф6 |
| 3П | 105 | 116 | 76 | 150 | 62 | - | ф6 | |
| ХР17-160 | 2П | 75 | 200 | 83 | 205 | 43 | 25 | ф7 |
| 3П | 106 | 200 | 83 | 205 | 66 | 25 | ф7 | |
| 4П | 138 | 200 | 83 | 205 | 100 | 25 | ф7 | |
| ХР17-250 | 2П | 128 | 247 | 110 | 195 | 72 | 50 | ф11 |
| 3П | 185 | 247 | 110 | 195 | 114 | 50 | ф11 | |
| 4П | 242 | 247 | 110 | 195 | 172 | 50 | ф11 | |
| ХР17-400 | 2П | 145 | 290 | 145 | 340 | 80 | 50 | ф11 |
| 3П | 210 | 290 | 145 | 340 | 130 | 50 | ф11 | |
| 4П | 276 | 290 | 145 | 340 | 195 | 50 | ф11 | |
| ХР17-630 ХР17-800 | 2П | 175 | 300 | 145 | 360 | 90 | 50 | ф11 |
| 3П | 256 | 300 | 145 | 360 | 162 | 50 | ф11 | |
| 4П | 340 | 300 | 145 | 360 | 243 | 50 | ф11 | |
Вопрос: Как мне обслуживать 3-полюсный разъединитель с предохранителем на 100 А?
О: Рекомендуется регулярный осмотр. Сюда входит проверка и очистка контактных поверхностей, замена предохранителей в случае их перегорания, затяжка винтов клемм и обеспечение свободного перемещения приводного механизма. Правильное техническое обслуживание продлевает срок службы и гарантирует надежную работу.
Вопрос: Можно ли заблокировать ручку 3-полюсного разъединителя с предохранителем 100А?
А: Да. Многие модели оснащены ручками, которые можно запирать, что позволяет операторам блокировать переключатель в положении «ВЫКЛ» во время технического обслуживания, предотвращая случайное повторное включение.
Вопрос: Каковы основные преимущества выбора разъединителя с предохранителем?
A: 3-полюсный разъединитель с предохранителем на 100 А обеспечивает четкую точку отключения для обеспечения безопасности, обеспечивает защиту цепи с помощью предохранителей, экономит место для установки благодаря компактной конструкции и подходит для широкого спектра низковольтных применений.
