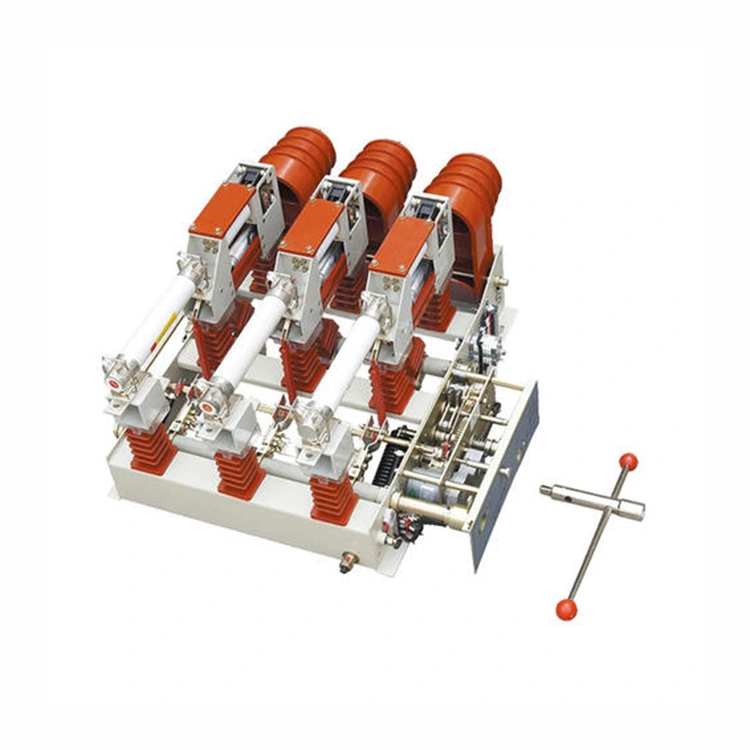

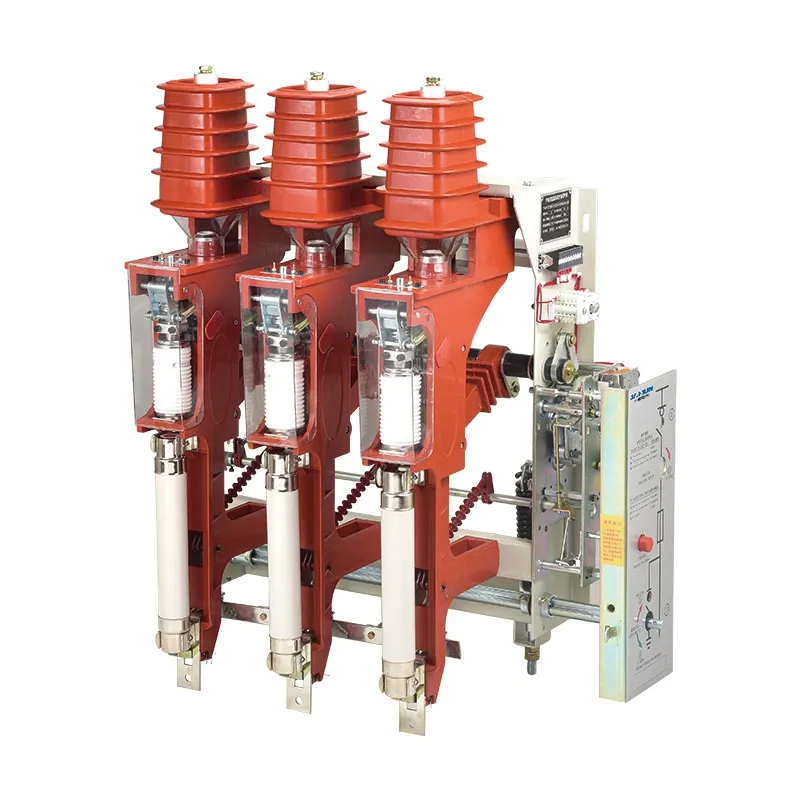

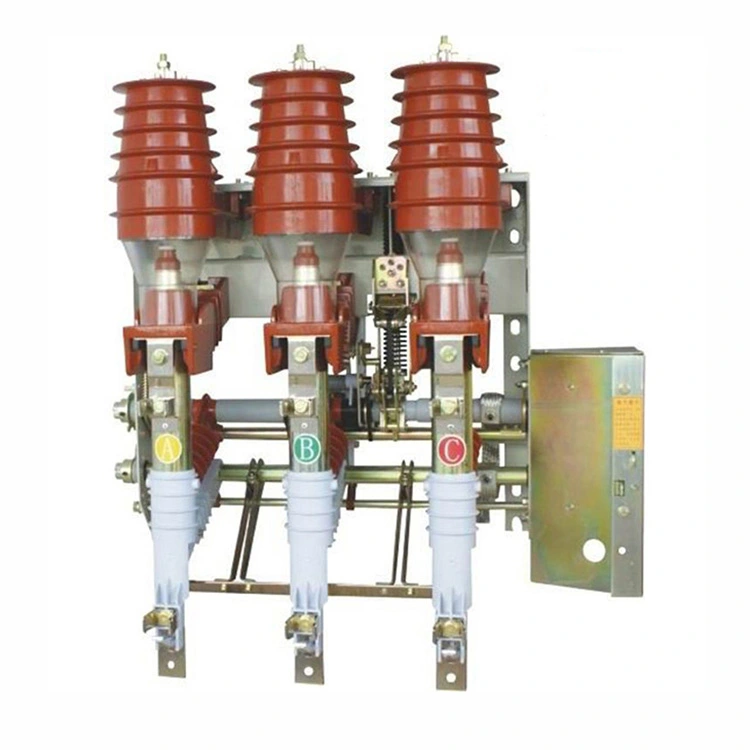

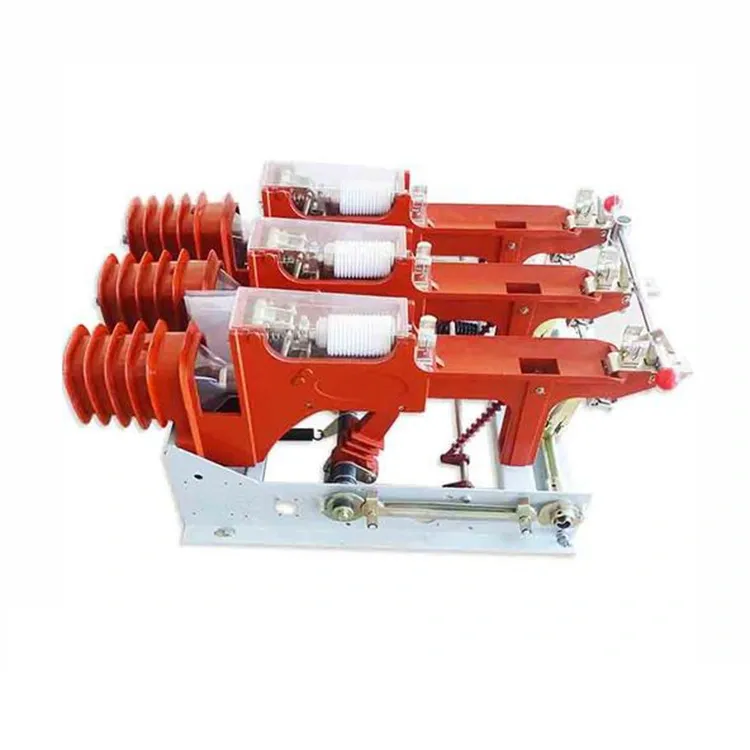

Вакуумный предохранитель среднего напряжения, выключатель нагрузки 11 кВ

Выключатель нагрузки с вакуумным предохранителем среднего напряжения 11 кВ представляет собой трехфазное распределительное устройство среднего напряжения с номинальным напряжением 12 кВ и номинальной частотой 50 Гц. Он предназначен для включения и отключения токов нагрузки, контурных токов, токов холостого хода трансформатора и токов зарядки кабеля, а также для замыкания токов короткого замыкания. Выключатель нагрузки, оснащенный заземлителем, способен выдерживать токи короткого замыкания. Структурную особенность можно показать ниже:

1. Выключатель нагрузки, заземлитель, предохранитель и приводной механизм смонтированы на одной раме, что позволяет гибко комбинировать их. Конструкция компактна, имеет небольшие габариты и прост в установке.

2. Оснащенный изолированными экранами для фиксированных контактов, кольцевой главный блок обеспечивает внутреннюю изоляцию без необходимости использования межфазных перегородок или изолирующих перегородок в точках разрыва, что эффективно предотвращает возникновение дуговых разрядов внутри шкафа.

3. Между вакуумным выключателем нагрузки, заземлителем и предохранителем предусмотрена надежная механическая блокировка, обеспечивающая соответствие требованиям безопасности «пяти мер профилактики».

4. Для вакуумного выключателя нагрузки с предохранителем среднего напряжения доступны два режима работы: ручной режим и моторизованный режим с двойным источником питания переменного/постоянного тока.

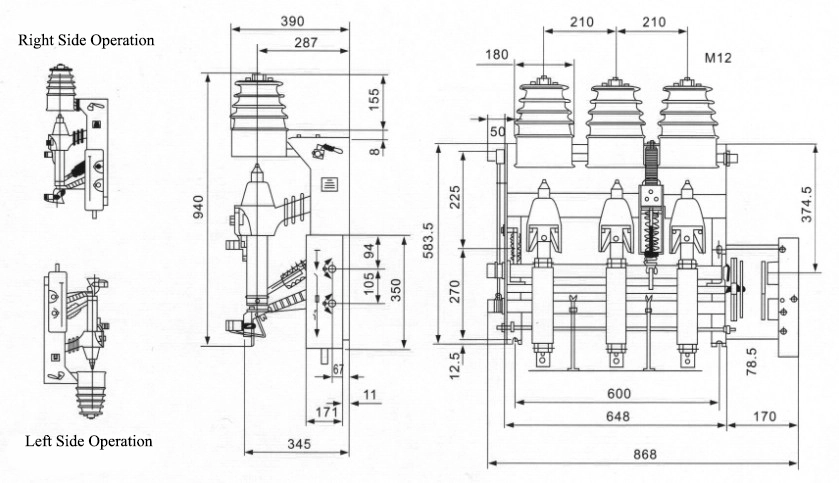

Параметр продукта:

Часто задаваемые вопросы о продукте:

Вопрос: Как вакуумная технология повышает производительность вакуумного выключателя нагрузки с предохранителем среднего напряжения 11 кВ?

О: Вакуумный прерыватель обеспечивает чистую и надежную среду для гашения дуги. Он обеспечивает быстрое затухание дуги при нулевом токе, снижает износ контактов, сводит к минимуму требования к техническому обслуживанию и устраняет экологические проблемы, связанные с газом SF₆.

Вопрос: Какую роль играют предохранители в комбинации выключателя нагрузки и предохранителя?

A: Предохранители действуют как резервная защита, прерывая высокие токи повреждения, превышающие мощность выключателя нагрузки. Они также приводят в действие ударный механизм, который размыкает выключатель во время неисправности, обеспечивая скоординированное размыкание цепи.

Вопрос: Каковы преимущества перед обычным автоматическим выключателем?

Ответ: Хотя автоматические выключатели обеспечивают полную возможность устранения неисправностей, вакуумный выключатель нагрузки с предохранителем представляет собой более компактное, экономичное и удобное в обслуживании решение для приложений на уровне распределения. Он особенно подходит для защиты трансформаторов, где достаточно координации предохранителей и выключателей.
