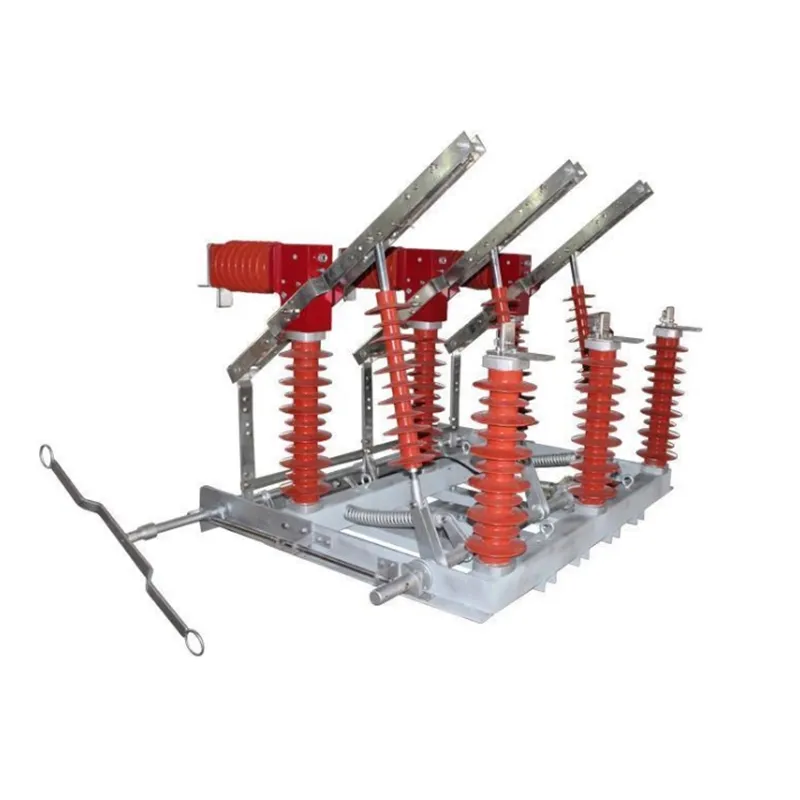

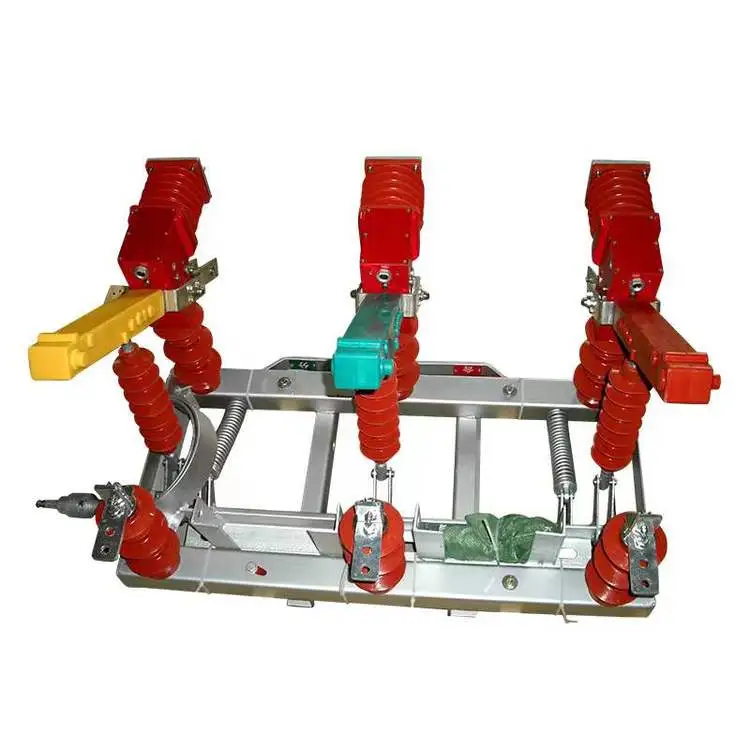

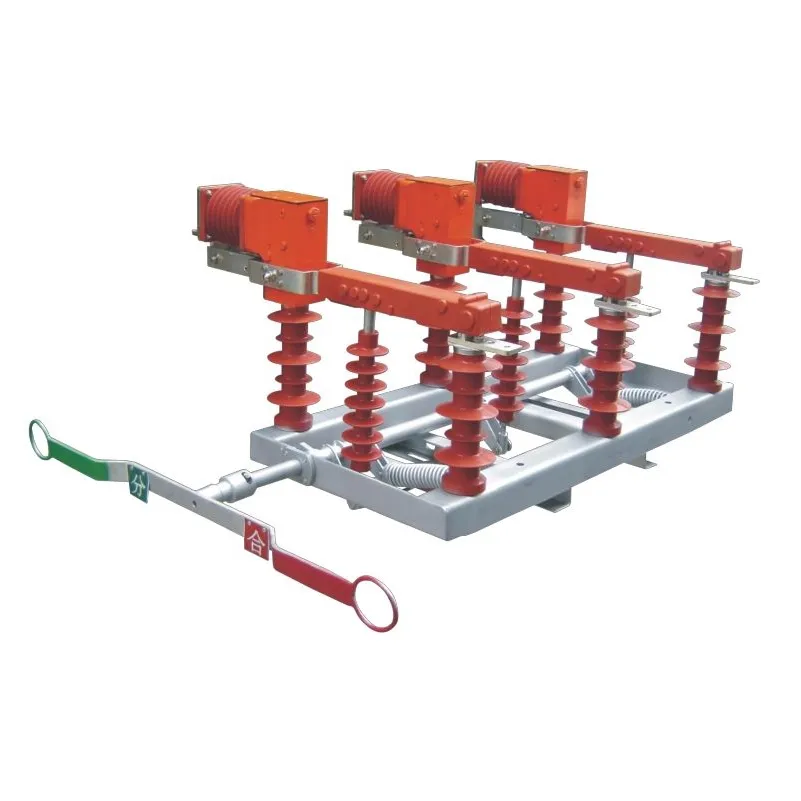

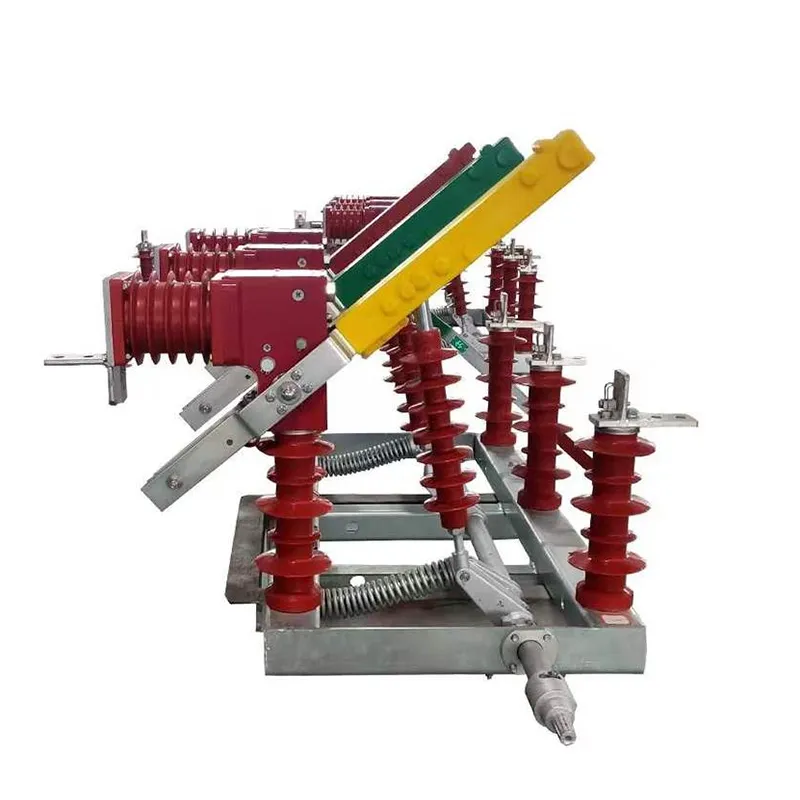

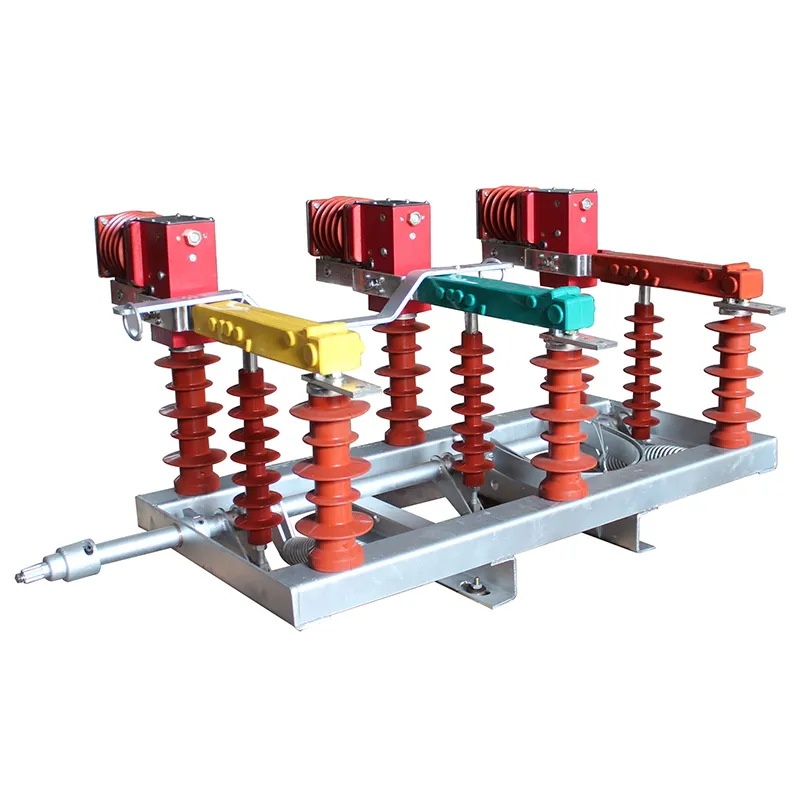

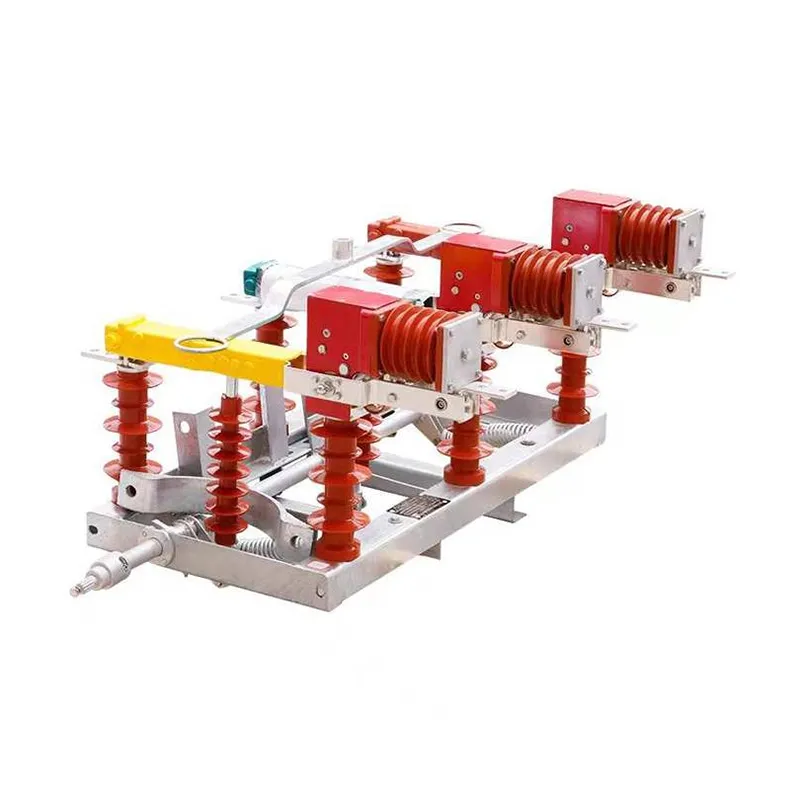

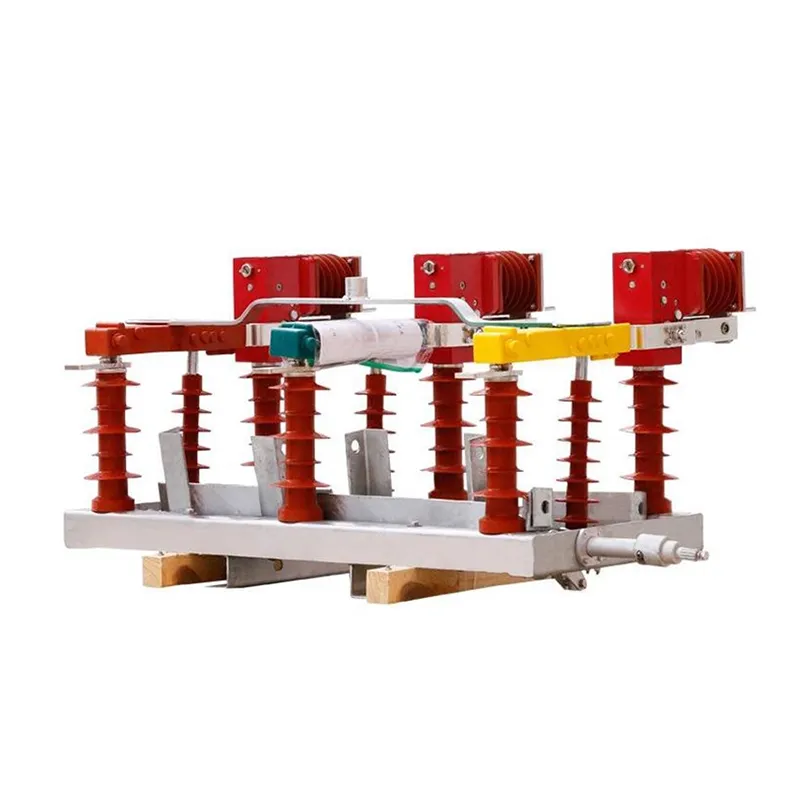

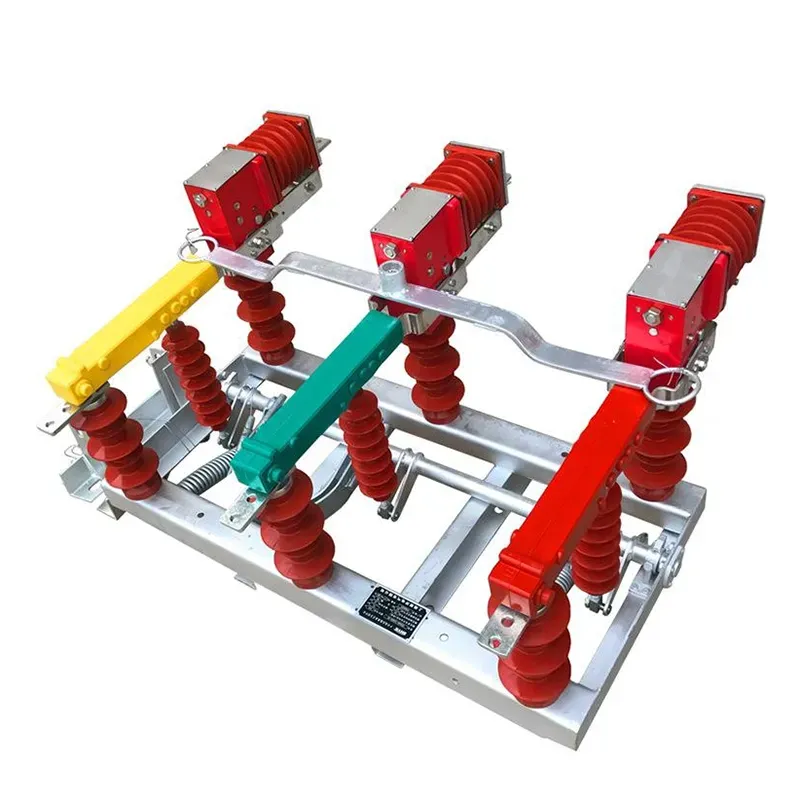

Воздушный выключатель нагрузки 11 кВ представляет собой устройство защиты трансформатора, предназначенное для отключения тока нагрузки, тока холостого хода трансформатора и тока зарядки кабеля, а также для замыкания тока нагрузки. Он обеспечивает функции размыкания, изоляции, подключения и переключения. При использовании в сочетании с токоограничивающими предохранителями воздушный выключатель нагрузки на напряжение 11 кВ может быть использован в качестве альтернативы автоматическому выключателю для защиты трансформатора, что особенно подходит для необслуживаемых подстанций. Характеристики воздушных выключателей нагрузки 11 кВ можно показать ниже:
1. Компактный дизайн, легкий вес, привлекательный внешний вид, простота в эксплуатации, высокие технические параметры, высокая отключающая способность, безопасная и надежная работа, длительный электрический срок службы, подходит для частой эксплуатации и низкие требования к техническому обслуживанию.
2. Доступные режимы работы: ручной, моторизованный или дистанционное управление.
3. Способ установки: монтаж на двойной опоре.
|
Макс. Рабочее напряжение |
кВ |
12 |
|
Номинальная частота |
Гц |
50 или 60 |
|
Номинальный ток |
A |
630 |
|
Номинальный кратковременный выдерживаемый ток |
кА |
20 (Термическая стабильность) |
|
Номинальный кратковременный выдерживаемый ток |
кА |
50 (Динамическая стабильность) |
|
Пиковый выдерживаемый ток |
кА |
25 |
|
Выдерживаемое напряжение промышленной частоты |
кВ/1 мин |
42 |
|
Выдерживаемое напряжение грозового импульса |
кВ |
75 |
|
Номинальная продолжительность короткого замыкания |
секунды |
4 |
|
Механическая жизнь |
раз |
10000 |
Вопрос: Что такое воздушный выключатель нагрузки 11 кВ?
A: Воздушный выключатель нагрузки представляет собой электрическое устройство с ручным или моторным приводом, предназначенное для распределительных линий 11 кВ. Он устанавливается на опорах и обеспечивает видимую точку изоляции. Воздушный выключатель нагрузки 11 кВ прерывает ток нагрузки в нормальных условиях эксплуатации и в основном используется для секционирования линий, изоляции оборудования и повышения гибкости системы.
Вопрос: Какой тип изоляции и дугогасительной среды используется в воздушном выключателе нагрузки 11 кВ?
A: Выключатель нагрузки подвесного типа на напряжение 11 кВ обычно имеет воздушную изоляцию и использует быстроразмыкающийся механизм с дугогасительными камерами для безопасного гашения дуги и обеспечения надежной работы при эксплуатации на открытом воздухе без использования элегазового газа.
Вопрос: Каковы основные компоненты воздушного выключателя нагрузки 11 кВ?
A: Выключатель воздушной нагрузки обычно состоит из:
1. Ножевые контакты и дугогасительные камеры;
2. Фарфоровые или полимерные изоляторы;
3. Рабочий механизм;
4. Монтажная рамка и клеммы.
