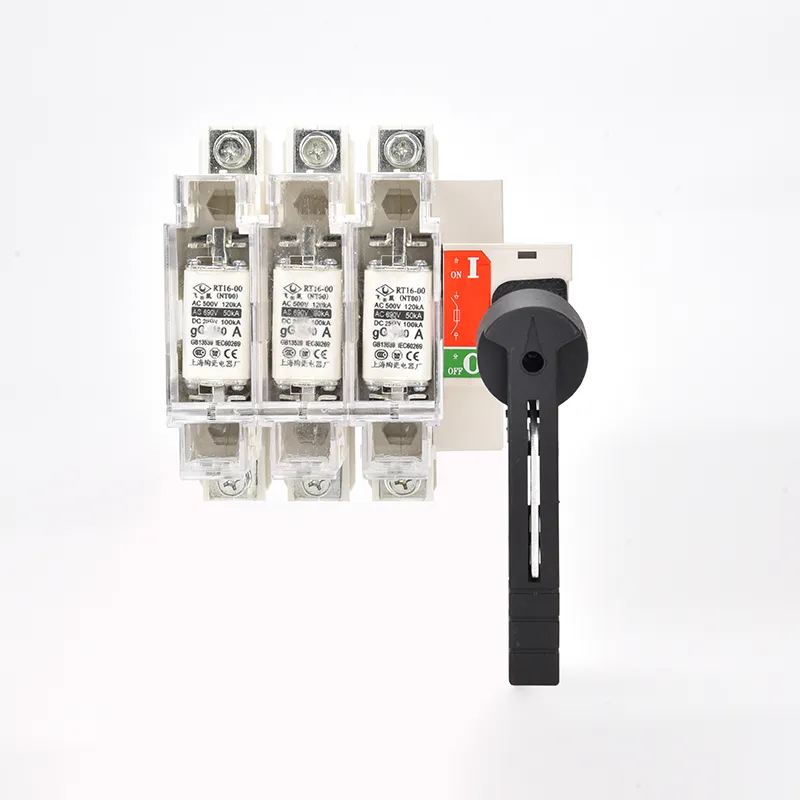

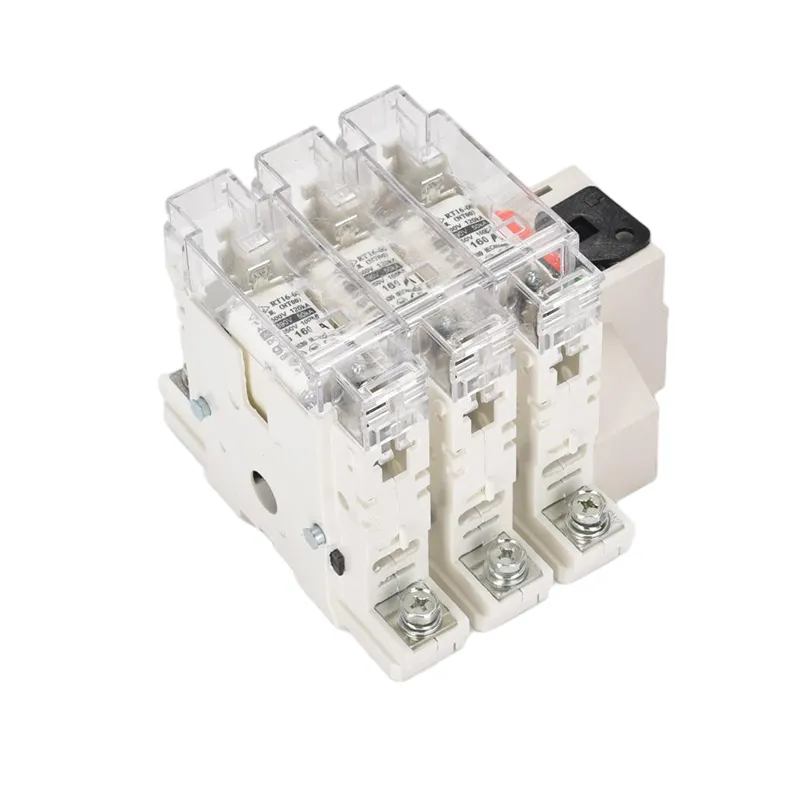

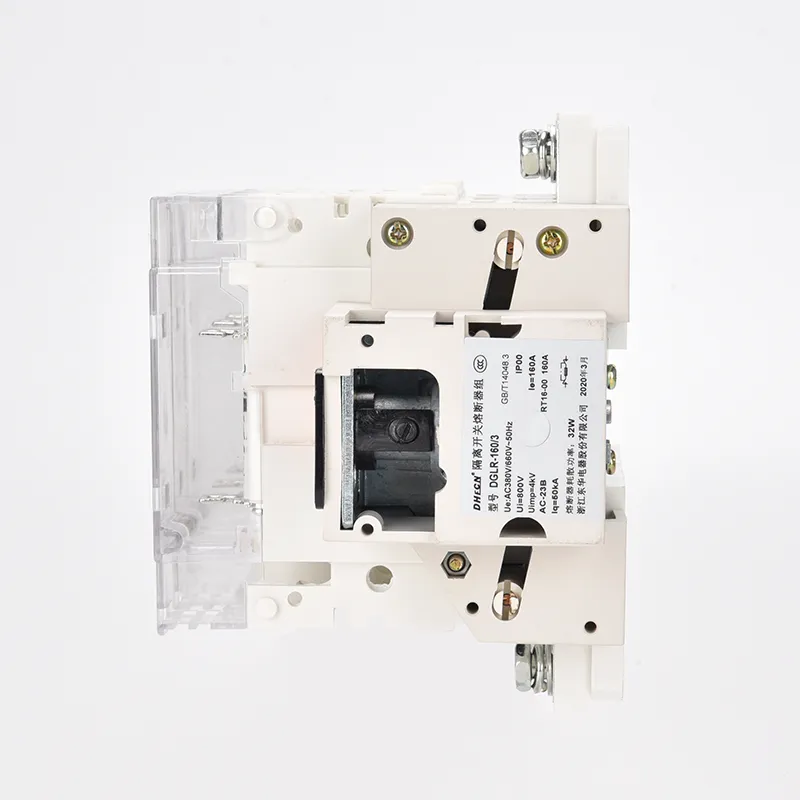

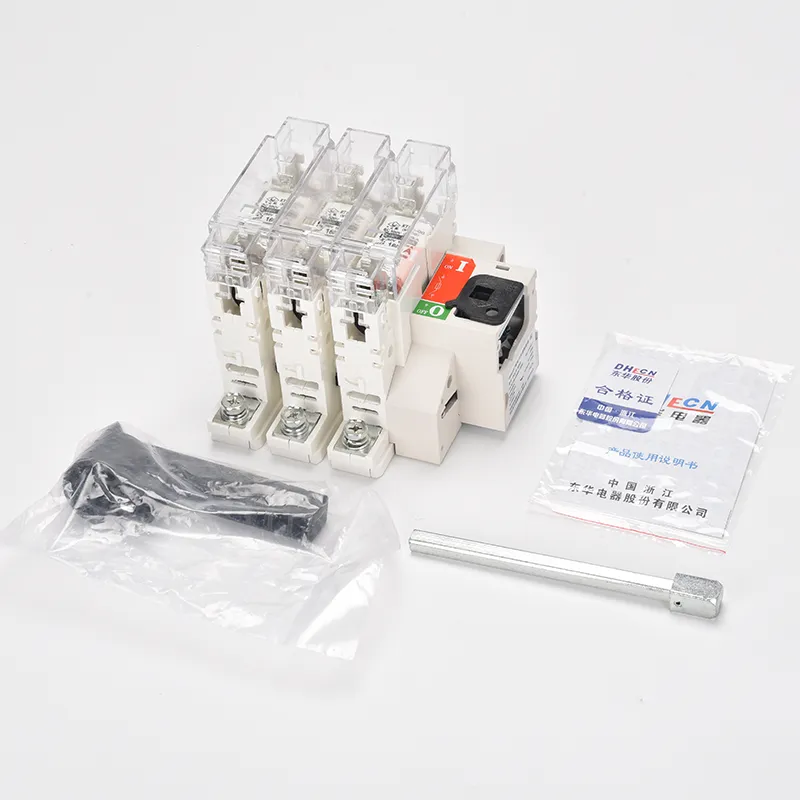

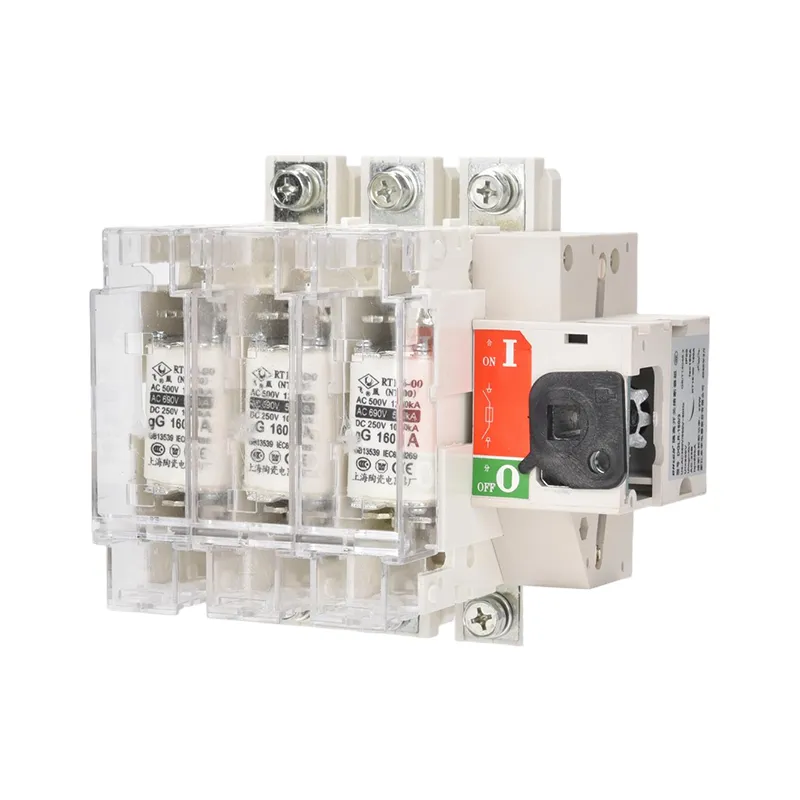

Трехполюсный трехфазный разъединитель с предохранителем 100а

Чтобы обеспечить удобство работы с пользователем, компания Wenzhou XiFa Electric Power Equipment Co., Ltd не только использует высококачественное сырье для каждого трехполюсного трехфазного разъединителя с предохранителем 100А, например, использует огнестойкий конструкционный пластик на шлангах для повышения механической прочности и защиты изоляции, но также проходит необходимые заводские испытания для каждого трехполюсного трехфазного разъединителя с предохранителем на 100А, такие как измерение сопротивления изоляции для подтверждения диэлектрических характеристик и стабильности работы, а также испытание на блокировку для проверить безопасную и надежную работу механизма.

Отправить запрос

Описание продукта

Функции трехполюсного трехфазного разъединителя с предохранителем на ток 100А

1. Изоляция электропитания: когда электропроводка требует проверки или обслуживания, трехполюсный трехфазный разъединитель с предохранителем 100А отключает источник питания для обеспечения безопасности работников.

2. Управление питанием: позволяет включать и выключать цепь, поддерживая нормальную и надежную работу системы.

3. Прерывание при неисправности: в случае короткого замыкания или перегрузки плавкий предохранительный элемент плавится, отключая ток и защищая двигатели и другое подключенное оборудование от электрического повреждения.

4. Защита цепей и оборудования. Защищая от ненормальных условий, переключатель помогает поддерживать стабильность цепи и продлевает срок службы кабелей и оборудования.

Характеристики трехполюсного трехфазного разъединителя с предохранителем на ток 100А

1. Интегрированная конструкция: сочетает в себе функции предохранителя и изолятора в одном устройстве, обеспечивая высокую надежность.

2. Компактная конструкция: небольшой размер, простота установки и экономия места.

3. Простая замена предохранителя: переключатель и предохранитель представляют собой отдельные компоненты, что делает замену предохранителя быстрой и удобной.

4. Широкая применимость: подходит для использования в различных цепях низкого напряжения.

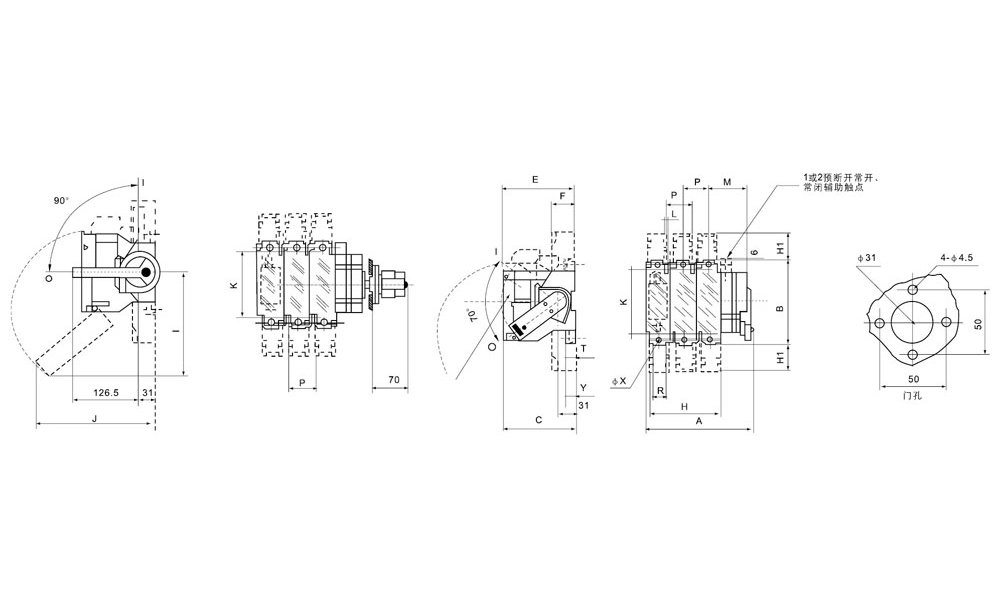

100a Triple Pole 3 Phase Fused Isolator Switch

Параметр продукта:

Ток кадра А	Номинальный ток предохранителя (А)	Режим предохранителя
63	10, 20, 30, 40, 50, 63	00С
160	63, 80, 100, 125, 160	0
250	160	0
250	200、250	1
400	300, 315, 400	2
630	400, 500, 630	3

передний тип

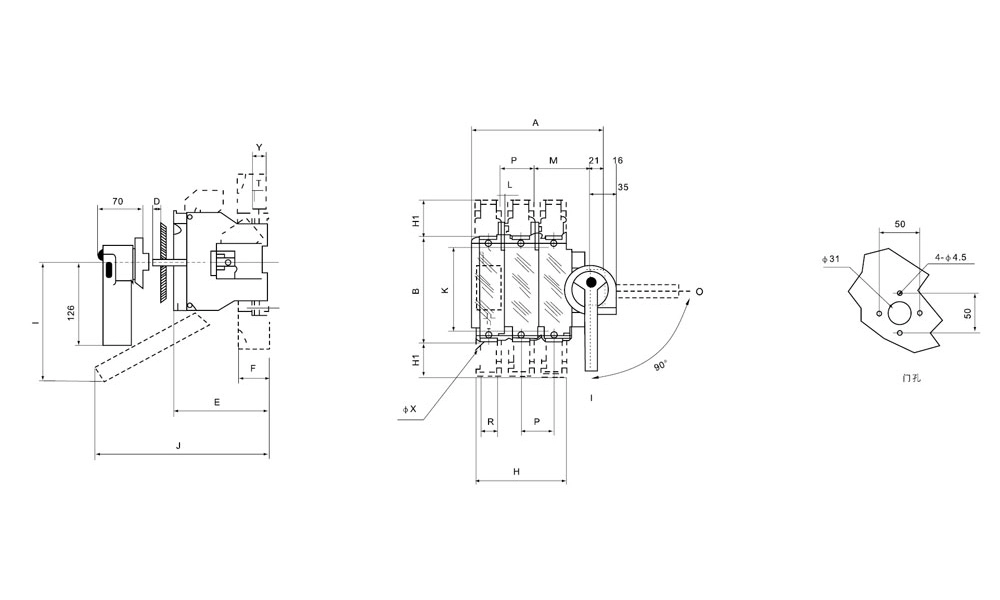

Тип	Размер предохранителя	Размер рамы и размер установки
ГЛР-63～400А		A	B	D	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63А/3	0~00С	152	118	20～30	117				159	145	106	5.4	62.5	32
63А/4	0~00С	184	118	20～30	117				159	145	106	5.4	62.5	32
160А/3	0～00	164	162	28～30	126	44	108	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
160А/4	0～00	200	162	28～30	126	44	144	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
250/3	1	236	195	28～30	146	65	180	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
250/4	1	296	195	28～30	146	65	240	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
400/3	2	278	205	28～30	149	65	192	75	200	260	172	6.4	121	66	50	3	11	20
400/4	2	344	205	28～30	149	65	258	75	200	260	172	6.4	121	66	50	3	11	20

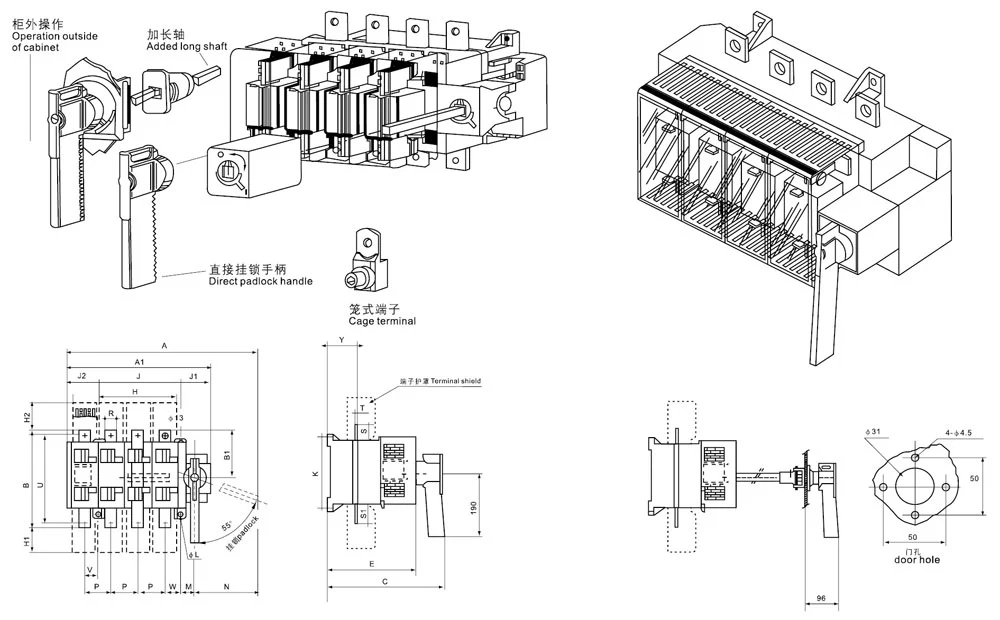

Тип	Размер предохранителя	Размер рамы и размер установки
ГЛР-400～630А		A	А1	B	Б1	C	E	H	H1	Н2	J	J2	J1	K	M	N	P	R	S	С1	T	V	U	W	φL	Y
400А/3	2	414	285	238	115	307	221	190	71	79	210	70	65	180	32.5	162	65	32	35	43	5	40.5	208	39.5	7	69
400А/4	2	474	345	238	115	307	221	255	71	79	210	70	65	180	32.5	162	65	32	35	43	5	24.5	208	39.5	7	69
630А/3	3	470	345	300	150	348	268	235	85	85	250	100	76	250	38.5	162	80	50	50	50	7	45.5	260	44.5	9	72
630А/4	3	550	425	300	150	348	268	315	85	85	250	100	76	250	38.5	162	80	50	50	50	7	34.5	260	445	9	72

Тип в сторону

Тип	Размер предохранителя	Размер рамы и размер установки
ГЛР-63～400А		A	B	C	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63А/3	0~00С	133	118	134	126.5		116.5		159	145	106	5.4	36	32
63А/4	0~00С	164	118	117	126.5		116.5		159	145	106	5.4	36	32
160А/3	0～00	150	162	173	126.5	44	108	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
160А/4	0～00	186	162	173	126.5	44	144	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
250/3	1	253	195	173	146	65	180	75	185	251	162	6.4	81	60	32	2.5	11	19.5
250/4	1	313	195	173	146	65	240	75	185	251	162	6.4	81	60	32	2.5	11	19.5
400/3	2	271	205	173	149	65	192	75	200	260	172	6.4	86	66	50	3	11	20
400/4	2	337	205	173	149	65	250	75	200	260	172	6.4	86	66	50	3	11	20

Тип	Размер предохранителя	Размер рамы и размер установки
ГЛР-400～630А		A	А1	B	Б1	E	H	H1	Н2	J	J2	J1	K	M	N	P	R	S	С1	T	V	U	W	φL	Y
400А/3	2	500	285	238	115	221	190	70	79	210	70	65	180	32.5	119	65	32	30	43	5	40.5	208	39.5	7	69
400А/4	2	560	345	238	115	221	255	70	79	210	70	65	180	32.5	119	65	32	30	43	5	24.5	208	39.5	7	69
630А/3	3	550	345	300	150	268	235	100	85	250	100	76	250	38.5	119	80	50	50	50	7	45.5	260	44.5	9	72
630А/4	3	630	425	300	150	268	315	100	85	250	100	76	250	38.5	119	80	50	50	50	7	34.5	260	445	9	72

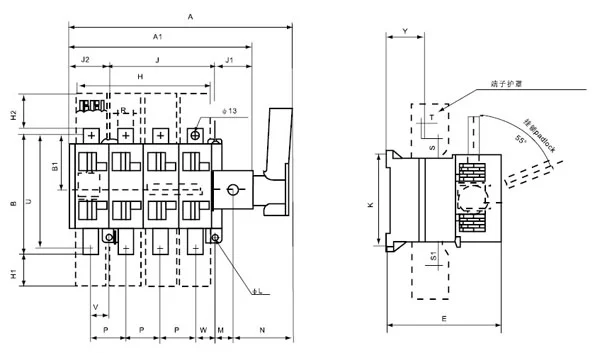

100a Triple Pole 3 Phase Fused Isolator Switch

Часто задаваемые вопросы о продукте:

Вопрос: Какой тип предохранителей используется в трехполюсном трехфазном разъединителе с предохранителями на ток 100 А?

A: Используются плавкие вставки с высокой отключающей способностью (HBC), обычно рассчитанные на низковольтные применения. Эти предохранители предназначены для быстрого и надежного прерывания токов повреждения, обеспечивая защиту последующего оборудования.

Вопрос: Какие основные материалы используются в конструкции трехполюсного трехфазного разъединителя с предохранителем на ток 100 А?

О: Корпус обычно изготавливается из огнестойкого термопластика или листовой стали, контакты — медные или посеребренные для лучшей проводимости, а корпуса предохранителей — из керамической или усиленной композитной изоляции. Рукоятка управления часто бывает металлической с защитной пластиковой крышкой.

Вопрос: Подходит ли трехполюсный трехфазный разъединитель с предохранителем на 100А для наружной установки?

О: Да, но он должен быть установлен в корпусе с соответствующим рейтингом IP (например, IP65 или выше), чтобы противостоять пыли, влаге и внешним условиям.
