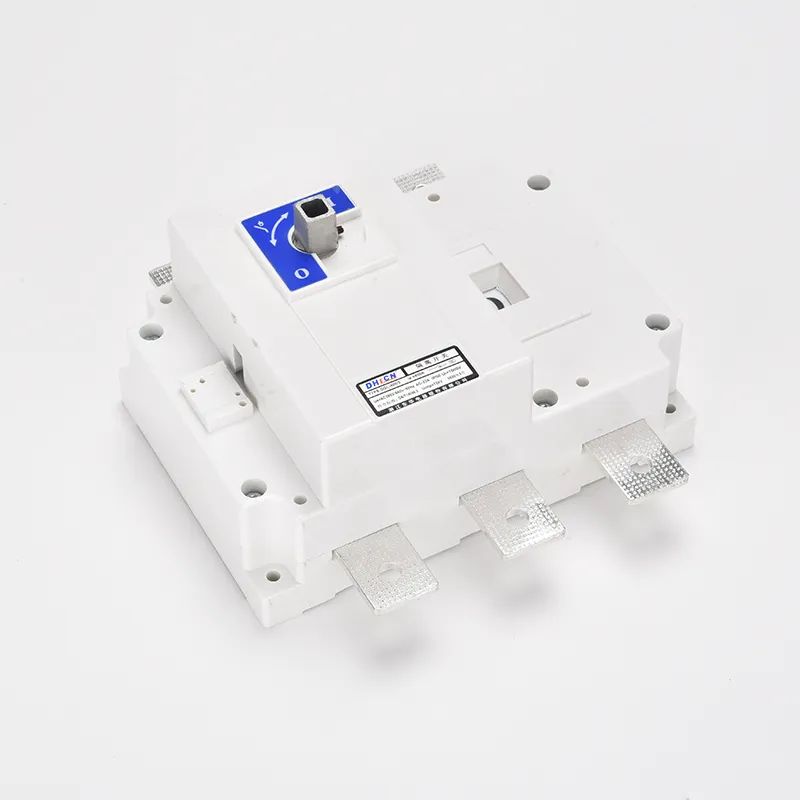

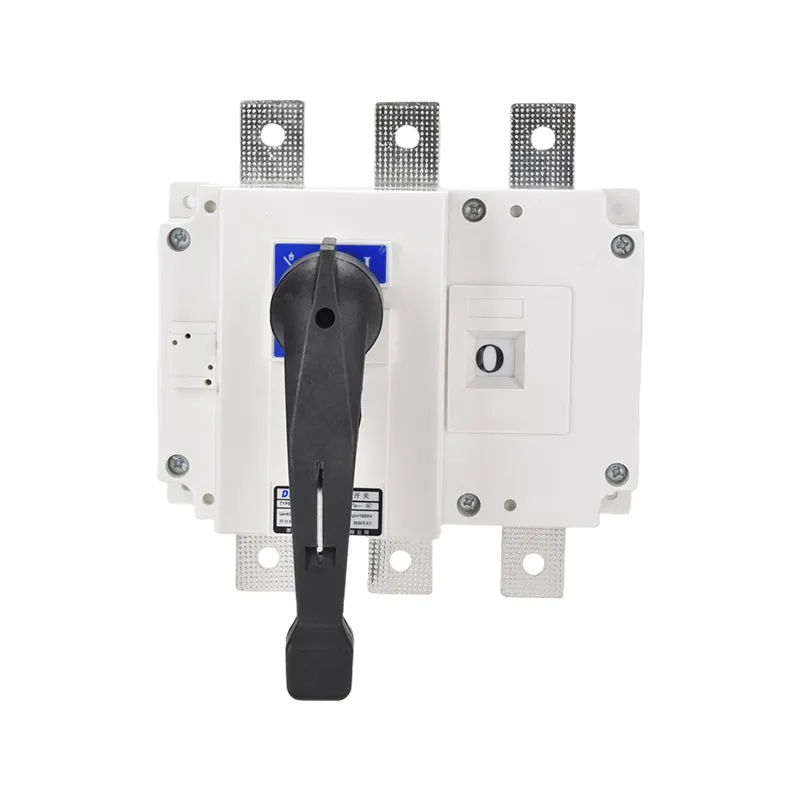

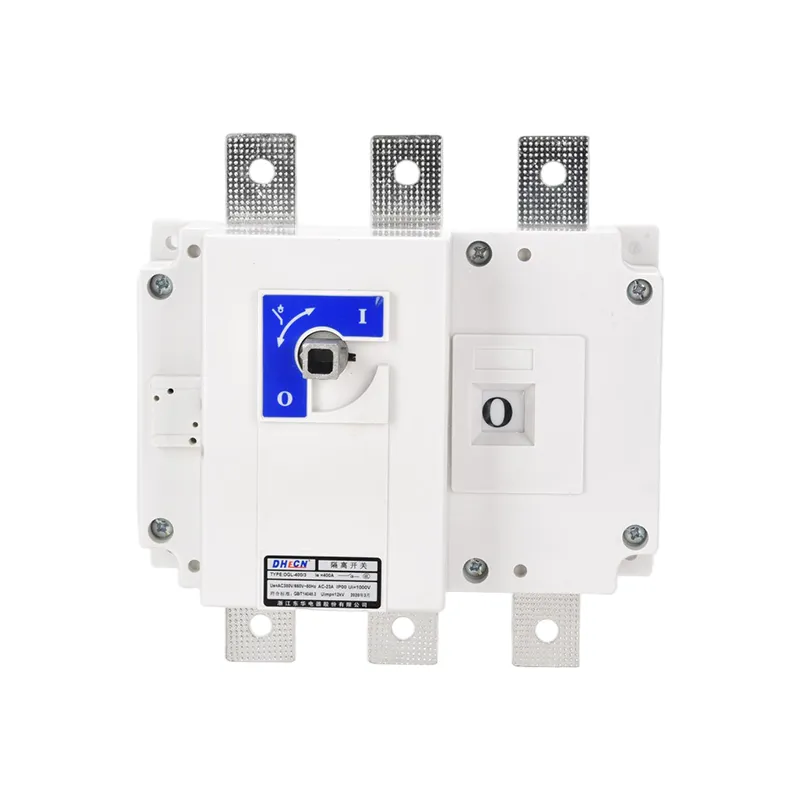

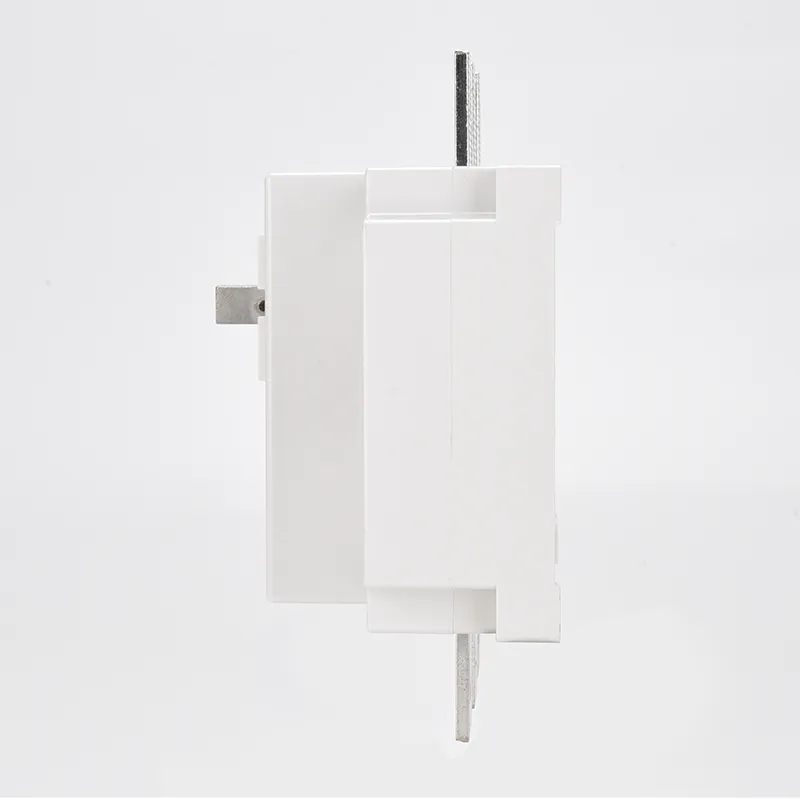

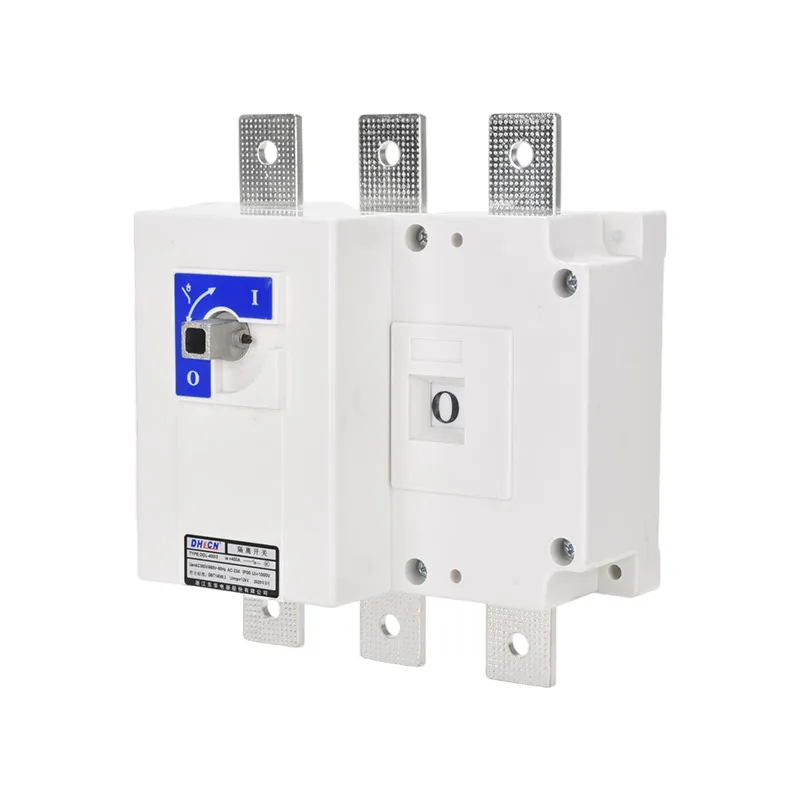

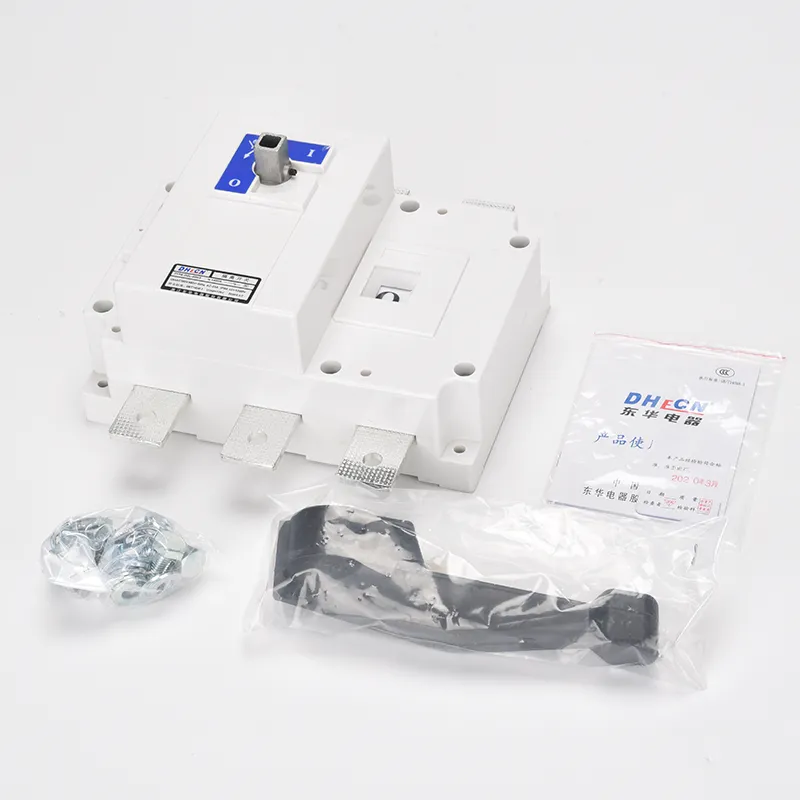

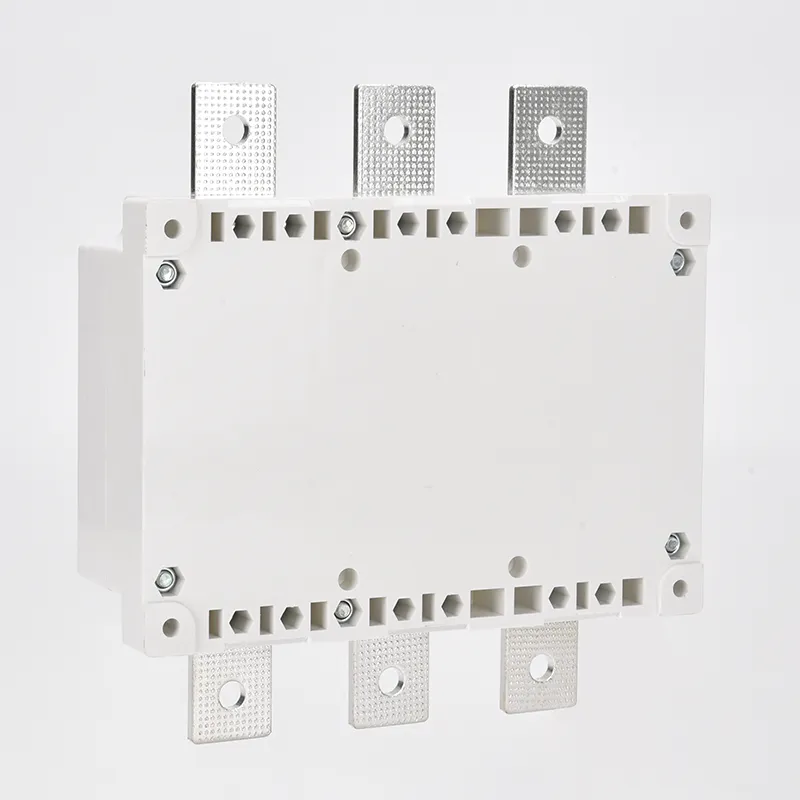

Трехфазный разъединитель на 100 А 100a

Трехфазный разъединитель 100а на 100 А представляет собой коммутационное устройство, предназначенное для трехфазных систем переменного тока. Он в основном используется для изоляции цепей, а также для замыкания или размыкания цепей в условиях холостого хода.

Основные функции

1. Изоляция цепи: безопасно соединяет или отключает цепи при отсутствии нагрузки, чтобы обеспечить безопасное обслуживание.

2. Оперативная регулировка: работает совместно с автоматическими выключателями для изменения рабочего состояния оборудования.

3. Работа без нагрузки: позволяет включать и выключать ненагруженные линии или ненагруженные трансформаторы.

4.Видимая точка разрыва: обеспечивает четкую точку отключения, что упрощает проверку и обслуживание.

Технические характеристики

1. Оптимизированная конструкция: 3-фазный разъединитель 100а на 100 А имеет единый рабочий механизм. Дугообразные подвижные и неподвижные контакты работают синхронно, обеспечивая одновременное переключение всех трех фаз. Это уменьшает отклонение хода контакта и повышает надежность.

2. Простота установки и обслуживания. Компактная конструкция трехфазного разъединителя 100а на 100 А обеспечивает удобную установку и снижает затраты на техническое обслуживание.

Параметр продукта:

л-й (А)	125А	160А	200А	250А	315А	400А	500А	630А	1000А	1250А	1600А	2000А	2500А	3150А	4000А
Уи(В)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Диэлектрическая прочность (В)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Уимп (КВ)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Рабочий ток ле(А)
400 В переменного тока21Б	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400 В переменного тока 22В	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400 В переменного тока 23В	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750 В переменного тока21В	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750 В переменного тока 22В	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750 В переменного тока 23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220 В постоянного тока21	125	160	200	250	315	400	500	630
220 В постоянного тока22	125	160	200	250	315	400	400	500
220 В постоянного тока23	125	125	160	200
440 В постоянного тока21	100	125	160	200	315	400	400	500
440 В постоянного тока22	100	125	160	200	315	400	400	500
440 В постоянного тока23	100	125	160	200
Мощность двигателя (КВт)
400В	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750В	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms, 0,1 с/1,0 с)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Создающая и отключающая способность
lcn(A Rms) AC23B 400 В	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400 В	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (пиковое значение KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Механический срок службы (раз)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Электрический срок службы (раз)
Ue=660 В номинальный ток le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Вес (кг)
3 полюса	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 полюса	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Рабочий крутящий момент (Нм)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

Тип	Размер рамы и размер установки
ГЛ-125～630А	A	B	C	D	Д1	E	φL	J	J1	K	N	P	R	S	T	U	φX	Y	F	H
125А-160А/3	140	135	125	27	92	73	6	120	120	65	85	36	20	25	4	115	9	25	59	10
125А-160А/4	170	135	125	27	92	73	6	150	150	65	85	36	20	25	4	115	9	25	59	10
200А-250А/3	180	170	138	35	98	86	6	160	160	90	115	50	25	30	4	140	11	25	76	15
200А-250А/4	230	170	138	35	98	86	6	210	210	90	115	50	25	30	4	140	11	25	76	15
315А-400А/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315А-400А/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500А-630А/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500А-630А/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

Тип	Размер
ГЛ-125～630А	I	M	Z	W	Q
125А	55	5.5	85	190	218
160А	55	5.5	85	190	218
200А	55	5.5	85	190	218
250А	55	5.5	85	190	218
315А	60	6.5	130	240	270
400А	60	6.5	130	240	270
500А	60	6.5	130	240	270
630А	60	6.5	130	240	270

Тип	Размер рамы и размер установки
ГЛ-1000～4000А	A	B	J	J1	N	R	S	T	Y
1000-1250А/3	378	312	355	355	186	60	56	8	48
1000-1250А/4	492	312	470	470	248	60	56	8	48
1600А/3	378	338	355	355	186	80	69	8	49
1600А/4	492	338	470	470	248	80	69	10	49
2000-2500А/3	378	455	355	355	186	80	127	10	78.5
2000-2500А/4	492	455	470	470	248	80	127	10	78.5
3150-4000А/3	378	514	355	355	186	120	157	12	78.5
3150-4000А/4	492	514	470	470	248	120	157	12	78.5

Часто задаваемые вопросы о продукте:

Вопрос: Может ли трехфазный разъединитель 100а на 100 А работать под нагрузкой?
О: Нет. Трехфазный разъединитель 100а на 100 А предназначен для использования без нагрузки. Его нельзя использовать для замыкания или размыкания цепей с нормальным рабочим током. Для переключения нагрузки следует использовать автоматический выключатель или выключатель нагрузки.
Вопрос: Какие материалы обычно используются в трехфазном разъединителе 100а на 100 А?
A: Высококачественные трехфазные выключатели на 100 А обычно имеют огнестойкий или усиленный корпус из термопластика/металла, медные или посеребренные медные контакты для низкого сопротивления и долговечности, а также прочные рабочие механизмы из стали или сплава. Они обеспечивают длительный срок службы и надежную работу.
Вопрос: Чем трехфазный разъединитель 100а на 100 А отличается от трехфазного автоматического выключателя на 100 А?
О: Трехфазный автоматический выключатель на 100 А может прерывать токи нагрузки и повреждения, тогда как трехфазный разъединитель на 100 А обеспечивает отключение только при отсутствии нагрузки. Роль трехфазной сети на 100 А заключается в обеспечении видимого и надежного разделения для обеспечения безопасности, в то время как функции защиты выполняются с помощью предохранителей или автоматических выключателей.
