Поскольку системы распределения электроэнергии становятся все более сложными, точное измерение напряжения и надежная защита становятся более важными, чем когда-либо. АОднофазный трансформатор напряжения 13,8 кВ на подстанциииграет решающую роль в обеспечении точного преобразования напряжения для систем измерения, мониторинга, релейной защиты и автоматизации.
Сифаспециализируется на предоставлении высококачественногоОднофазный трансформатор напряжения 13,8 кВ на подстанциирешения, предназначенные для современных инженерных сетей, промышленных подстанций, объектов возобновляемой энергетики и инфраструктуры распределения электроэнергии. В этой статье рассматриваются принципы работы, конструкция, преимущества, технические характеристики, применение, особенности установки и требования к техническому обслуживанию этих основных компонентов подстанции.
Трансформатор потенциала (PT), также называемый трансформатором напряжения (VT), представляет собой измерительный трансформатор, предназначенный для понижения высоких уровней первичного напряжения до стандартизированных низких вторичных напряжений, подходящих для измерительных приборов, реле защиты, систем SCADA и оборудования мониторинга.

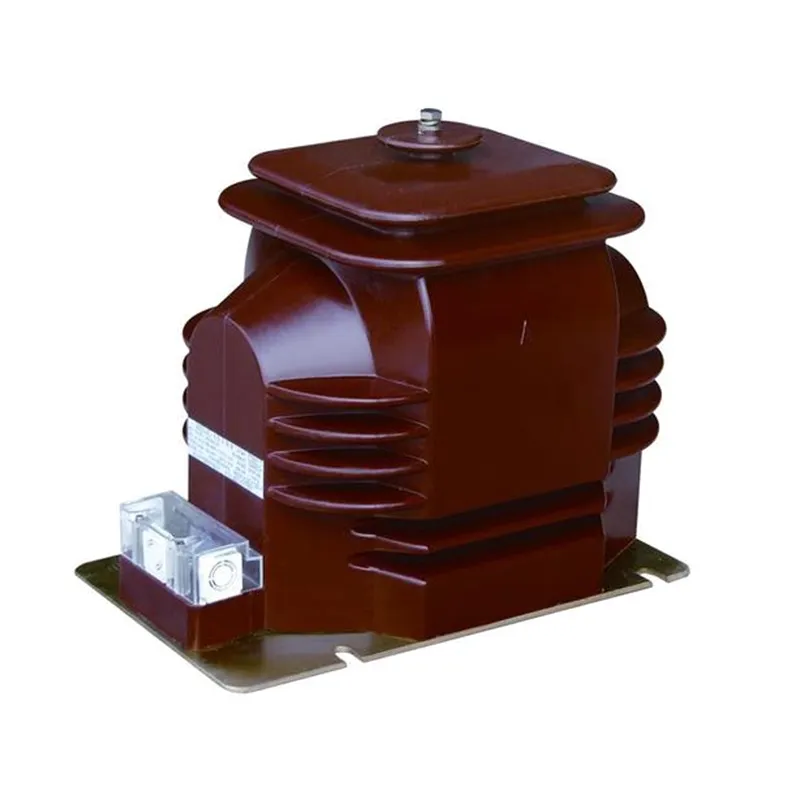

A Однофазный трансформатор напряжения 13,8 кВ на подстанцииспециально преобразует напряжение энергосистемы среднего напряжения около 13,8 кВ в безопасные и измеримые выходные значения, такие как 120 В, 110 В или другие стандартизированные значения.
Эти трансформаторы обеспечивают электрическую изоляцию между высоковольтными цепями и низковольтными системами управления, сохраняя при этом высокую точность измерений.
Принцип действия основан на электромагнитной индукции. При подключении первичной обмотки к сети 13,8 кВ внутри сердечника трансформатора создается магнитный поток.
Этот магнитный поток индуцирует напряжение во вторичной обмотке, пропорциональное соотношению витков между первичной и вторичной обмотками.
Результирующий низковольтный сигнал может безопасно питать:
Точно воспроизводя форму сигнала первичного напряжения, трансформатор обеспечивает надежный мониторинг и защиту всей подстанции.
Качественный трансформатор напряжения 13,8 кВ состоит из нескольких ответственных компонентов, обеспечивающих эксплуатационную безопасность и точность измерений.
| Компонент | Функция |
|---|---|
| Первичная обмотка | Подключается непосредственно к системе среднего напряжения. |
| Вторичная обмотка | Обеспечивает пониженное выходное напряжение для инструментов. |
| Магнитный сердечник | Эффективно передает магнитный поток |
| Система изоляции | Обеспечивает диэлектрическую прочность и безопасность. |
| Фарфоровый или полимерный корпус | Защищает внутренние компоненты от воздействия окружающей среды |
| Терминальная сборка | Обеспечивает надежные электрические соединения. |
| Структура заземления | Повышает эксплуатационную безопасность |
Производители премиум-класса, такие как XiFa, используют передовые изоляционные материалы и методы точной намотки, чтобы максимизировать надежность и срок службы.
Хотя технические характеристики различаются в зависимости от требований проекта, следующие параметры обычно встречаются в приложениях на подстанциях.
| Параметр | Типичное значение |
|---|---|
| Номинальное напряжение | 13,8 кВ |
| Тип фазы | Однофазный |
| Частота | 50 Гц/60 Гц |
| Вторичное напряжение | 120 В, 110 В или по индивидуальному заказу |
| Класс точности | 0,2, 0,5, 1,0 |
| Уровень изоляции | Согласно стандартам IEC/ANSI |
| Установка | Открытый или закрытый |
| Метод охлаждения | Естественное воздушное охлаждение |
| Класс защиты | Устойчивый к атмосферным воздействиям дизайн |
Трансформаторы напряжения обеспечивают высокоточное масштабирование напряжения, обеспечивая точные измерения и анализ системы.
Защитные реле полагаются на точные входные напряжения для быстрого и точного обнаружения ненормальных условий эксплуатации.
Изолируя измерительное оборудование от высоковольтных цепей, ПТ значительно снижают опасность поражения электрическим током.
Непрерывный мониторинг напряжения повышает осведомленность о работе и поддерживает программы профилактического обслуживания.
Высококачественные системы изоляции и прочный корпус обеспечивают надежную работу десятилетиями.
Современные подстанции все больше зависят от цифровых систем мониторинга и автоматизации, которым требуются точные данные о напряжении.
Однофазный трансформатор напряжения 13,8 кВ широко используется во многих отраслях.
Везде, где требуется точное измерение напряжения и защита, эти трансформаторы играют решающую роль.
Выбор правильного ПТ требует тщательной оценки нескольких инженерных факторов.
Убедитесь, что трансформатор соответствует номинальному напряжению системы и требованиям к изоляции.
Приложения коммерческого учета обычно требуют более высоких классов точности, чем обычные системы мониторинга.
Рассчитайте общую подключенную нагрузку по счетчикам, реле и оборудованию мониторинга.
Учитывайте влажность, уровень загрязнения, высоту над уровнем моря, температуру и сейсмические требования.
Проверьте соответствие стандартам IEC, ANSI, IEEE и местным коммунальным стандартам.
Правильная установка имеет важное значение для достижения долгосрочной надежности.
Соблюдение этих процедур сводит к минимуму проблемы при вводе в эксплуатацию и увеличивает срок службы оборудования.
Регулярное техническое обслуживание обеспечивает непрерывную работу и надежность системы.
| Деятельность по техническому обслуживанию | Рекомендуемая частота |
|---|---|
| Визуальный осмотр | Ежемесячно |
| Проверка герметичности клемм | Ежеквартальный |
| Проверка сопротивления изоляции | Ежегодно |
| Очистка изоляторов | По мере необходимости |
| Термический контроль | Ежегодно |
| Проверка калибровки | Согласно коммунальным стандартам |
Профилактическое обслуживание значительно снижает непредвиденные простои и затраты на замену.
| Особенность | Трансформатор потенциала (ПТ) | Трансформатор тока (КТ) |
|---|---|---|
| Основная функция | Измерение напряжения | Измерение тока |
| Связь | Параллельно | Ряд |
| Выход | Пониженное напряжение | Пониженный ток |
| Типичное вторичное значение | 110 В или 120 В | 1А или 5А |
| Приложение | Измерение и защита | Измерение и защита |
Оба измерительных трансформатора работают вместе, обеспечивая полный контроль и защиту электрической системы.
Электроэнергетика быстро развивается в сторону цифровых подстанций и интеллектуальной сетевой инфраструктуры.
Будущие разработки включают в себя:
Такие производители, как XiFa, продолжают инвестировать в передовые технологии трансформаторов для удовлетворения новых потребностей отрасли.
Его основная цель — безопасно снизить уровни высокого напряжения до стандартизированных низких напряжений, подходящих для измерительных, измерительных и защитных устройств.
Точное измерение напряжения обеспечивает надежное выставление счетов, мониторинг системы, обнаружение неисправностей и координацию защиты.
Да. Многие модели специально разработаны для наружной установки с устойчивой к атмосферным воздействиям изоляцией и корпусными системами.
При правильном обслуживании качественные трансформаторы напряжения зачастую обеспечивают срок службы, превышающий 25 лет.
IEC, ANSI, IEEE и стандарты коммунальных предприятий обычно используются при выборе и установке потенциальных трансформаторов.
От них зависят коммунальные предприятия, промышленные предприятия, объекты возобновляемой энергетики, транспортные системы, горнодобывающая промышленность и коммерческие энергетические сети.
A Однофазный трансформатор напряжения 13,8 кВ на подстанцииявляется фундаментальным компонентом для измерения напряжения, релейной защиты, учета энергии и мониторинга энергосистемы. Его способность обеспечивать точное преобразование напряжения при сохранении гальванической изоляции делает его незаменимым для современных подстанций и промышленных энергосистем.
Независимо от того, поддерживаете ли вы распределительные сети, проекты по возобновляемым источникам энергии или промышленные объекты, выбор надежного трансформатора от опытного производителя может значительно повысить эксплуатационную безопасность, точность измерений и надежность системы.
Ищете надежное и высокопроизводительное решение для вашего следующего проекта подстанции?Сифапредлагает профессионально спроектированные трансформаторы напряжения, отвечающие строгим международным стандартам и разнообразным требованиям применения.Связаться с намисегодня, чтобы обсудить потребности вашего проекта, запросить техническую поддержку или получить индивидуальное предложение от нашей команды экспертов.
