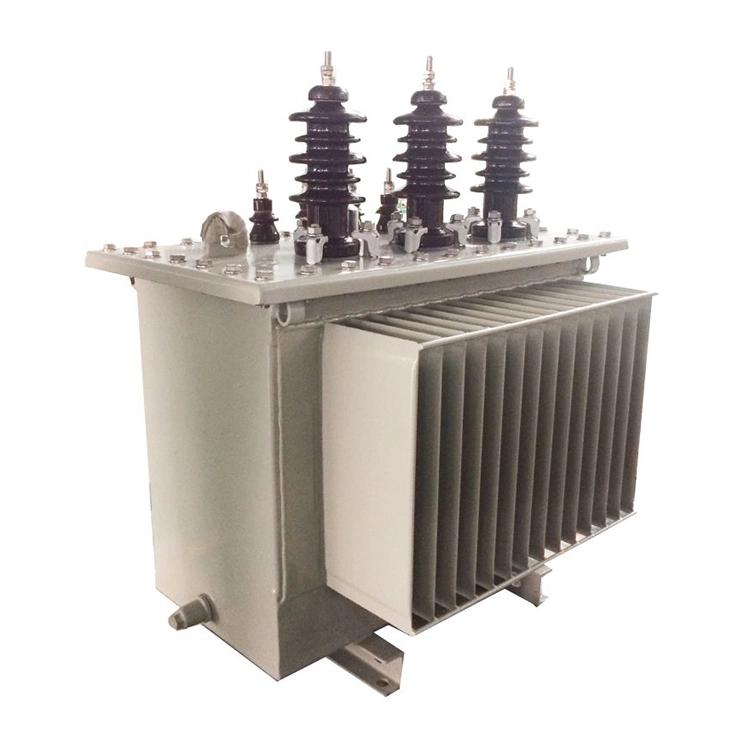

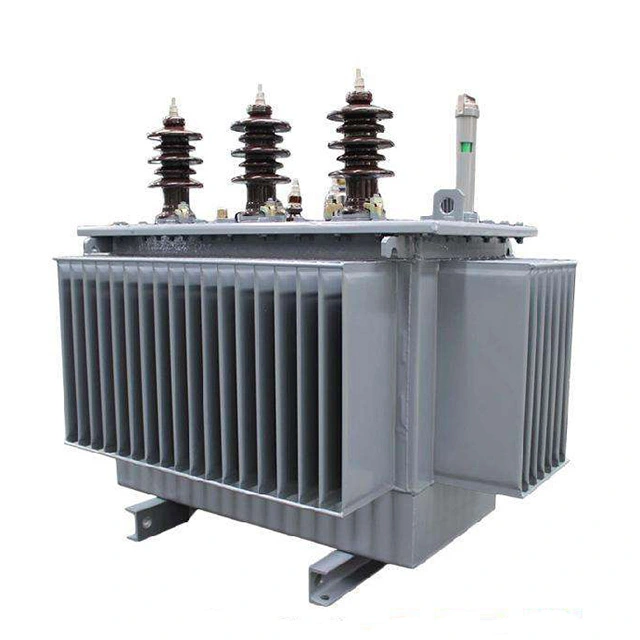

80 кВА 3-фазные повышающие силовые трансформаторы от 415 В до 11 кВ

Трехфазные повышающие силовые трансформаторы мощностью 80 кВА от 415 В до 11 кВ получают переменный ток низкого напряжения 415 В через первичную обмотку. Магнитное поле концентрируется и направляется от первичной обмотки к вторичной обмотке через ламинированный железный сердечник, а переменный ток высокого напряжения 11 кВ выводится с относительно низкими потерями.

Трехфазные повышающие трансформаторы мощностью 80 кВА от 415 В до 11 кВ в основном используются для передачи электроэнергии на большие расстояния, подключения к фотоэлектрической/ветроэнергетической сети и промышленного высоковольтного источника питания. К распространенным типам относятся масляные обмотки, медные обмотки и соединение Dyn11, соответствующие стандартам IEC 60076/GB 1094.

Технический параметр:

Какие испытания следует проводить при эксплуатации трехфазных повышающих трансформаторов мощностью 80 кВА от 415 В до 11 кВ?

Чтобы гарантировать нормальную работу трансформатора, необходимо часто проводить следующие проверки:

(1)Температурный тест. Очень важно, является ли рабочее состояние трансформатора нормальным и уровень температуры. По нормативам температура масла верхнего слоя не должна превышать 85°С (повышение температуры не должно превышать 55°С). Обычно трансформаторы оснащены специальными устройствами измерения температуры.

(2) Нагрузочный тест. Чтобы повысить коэффициент использования трехфазных повышающих силовых трансформаторов 80 кВА с 415 В до 11 кВ и снизить потери мощности, необходимо определить фактическую мощность источника питания, которую трансформатор может выдерживать во время работы. Измерительные работы обычно проводятся в период пикового потребления электроэнергии каждого сезона и измеряются напрямую с помощью клещей амперметра. Значение тока должно составлять от 70 до 80 % номинального тока трансформатора. Если оно превышает этот диапазон, это указывает на перегрузку и требует немедленной регулировки.

(3) Проверка напряжения. Диапазон изменения напряжения должен находиться в пределах ±5% от номинального напряжения. Если оно превышает этот диапазон, для регулировки следует использовать переключатель ответвлений, чтобы привести напряжение в указанный диапазон. Обычно напряжение на клеммах вторичной обмотки и напряжение на клеммах конечного пользователя измеряются с помощью вольтметра.

(4) Испытание сопротивления изоляции. Чтобы поддерживать трехфазные повышающие трансформаторы мощностью 80 кВА от 415 В до 11 кВ в нормальном рабочем состоянии, необходимо провести испытание сопротивления изоляции во избежание старения изоляции и несчастных случаев. Во время проверки постарайтесь остановить работу трансформатора и измерить мегомметром значение сопротивления изоляции трансформатора. Измеренное сопротивление должно составлять не менее 70% от предыдущего измеренного значения. При выборе мегомметра катушка низкого напряжения может использовать уровень напряжения 500 В.
