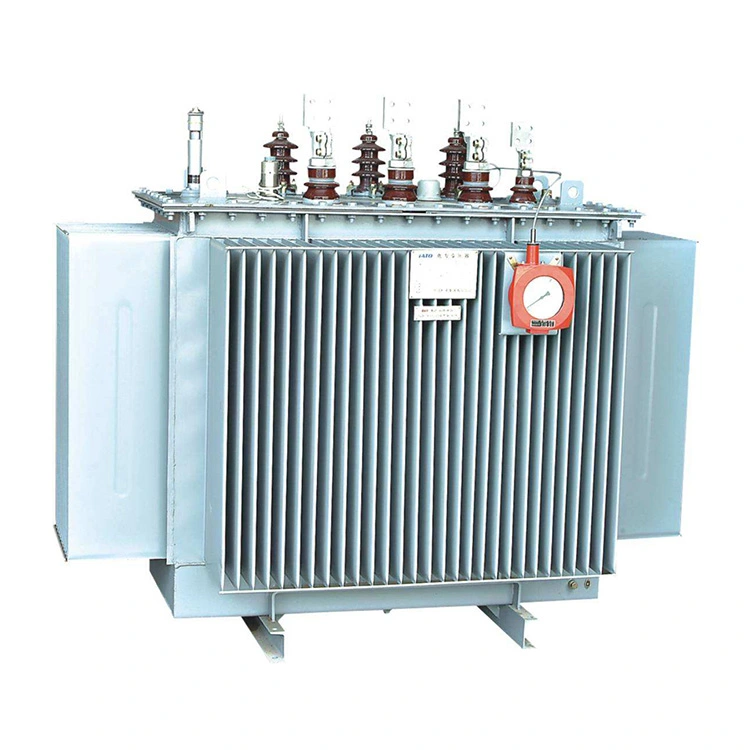

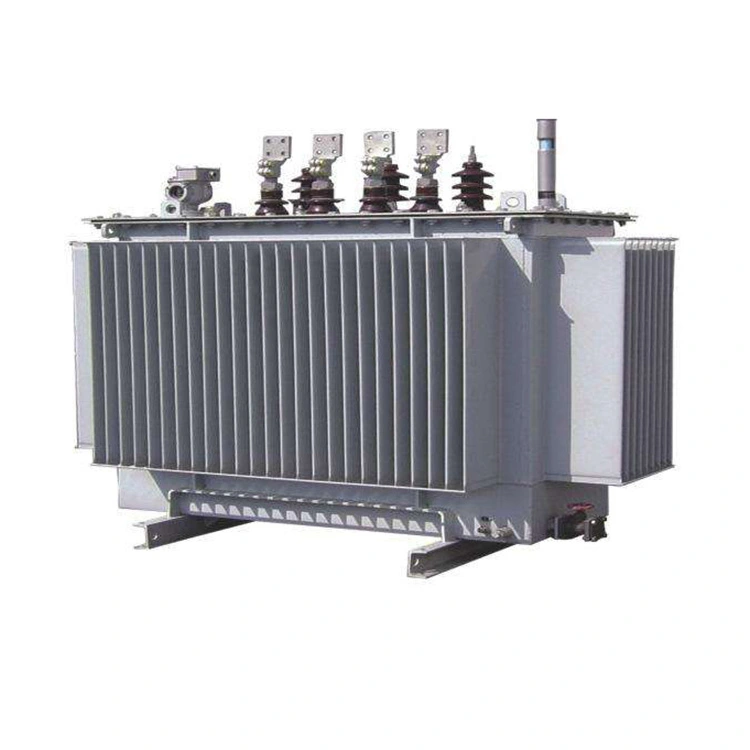

11кв 1000 кВА при изменении нагрузки трансформатора

В сердечнике силового трансформатора с переключением нагрузки на 11 кВ и мощностью 1000 кВА используются высококачественные холоднокатаные листы кремнистой стали с текстурированной текстурой. Конструкция полностью наклонная, без отверстий, ядро ​​имеет многоуровневую ступенчатую форму, с тремя или пятью швами. Потери воздуха и шум низкие. Прокатный сердечник прокатывается непосредственно на специальном оборудовании, без швов, что снижает магнитное сопротивление и приводит к низким потерям воздуха.

В обмотках используется высококачественная медная проволока. Их изготавливают путем волочения стержней из бескислородной меди или медных катушек. Его формы включают цилиндрические, новые спиральные, разъемные типы и т. д., что гарантирует, что силовой трансформатор 11 кВ 1000 кВА с переключением нагрузки имеет достаточную электрическую прочность, механическую прочность и способность рассеивания тепла.

Масляный бак изготовлен из высококачественных стальных пластин, сваренных между собой. В компонентах рассеивания тепла используются радиаторы чипового типа, расширительные радиаторы или гофрированные масляные баки. Масляный бак проходит надежные испытания на герметичность на заводе. После того, как внутренняя и внешняя поверхности промыты кислотой и фосфатированы, силовой трансформатор 11 кВ 1000 кВА с переключением ответвлений нагрузки окрашивается тремя базовыми и одним поверхностным покрытием, которое является одновременно устойчивым к коррозии и элегантным.

Техническая спецификация:

Вопрос: Почему в качестве сердечника силовых трансформаторов с переключением нагрузки используются листы кремниевой стали в качестве сердечника 11 кВ 1000 кВА?

Ответ: Обычные сердечники трансформаторов обычно изготавливаются из листов кремнистой стали. Кремниевая сталь — это разновидность стали, содержащей кремний, содержание кремния варьируется от 0,8% до 4,8%. Использование кремнистой стали в качестве сердечника трансформатора обусловлено тем, что кремниевая сталь сама по себе является сильномагнитным материалом. В катушке под напряжением он может генерировать большую интенсивность магнитной индукции, тем самым уменьшая объем трансформатора.

Мы знаем, что на самом деле силовой трансформатор с переключением нагрузки 11 кВ и мощностью 1000 кВА работает в условиях переменного тока. Потеря мощности происходит не только в сопротивлении катушки, но также присутствует в железном сердечнике из-за переменного электромагнитного воздействия. Потери мощности в железном сердечнике обычно называют «потерями в железе», и они вызваны двумя причинами: одна — «потери на гистерезис», а другая — «потери на вихревые токи».

Гистерезисные потери — это потери в железе, возникающие в сердечнике во время намагничивания из-за явления гистерезиса. Величина этой потери пропорциональна площади, ограниченной петлей магнитного гистерезиса материала. Петля магнитного гистерезиса кремнистой стали узкая, поэтому использование ее в качестве сердечника трансформатора приводит к меньшим потерям на гистерезис, что существенно снижает степень нагрева.

Между тем, благодаря наличию кремниевых элементов кремниевая сталь может значительно увеличить удельное сопротивление материала железного сердечника, эффективно подавляя наведенные вихревые токи, генерируемые переменным магнитным полем внутри железного сердечника, и значительно уменьшая потери на вихревые токи.

Ламинированная и сложенная структура листов кремнистой стали в сочетании с их собственными характеристиками низких потерь позволяет железному сердечнику силового трансформатора с переключением нагрузки 11 кВ и мощностью 1000 кВА иметь меньшее повышение температуры в условиях переменного тока промышленной частоты и работать более энергоэффективно и стабильно.
