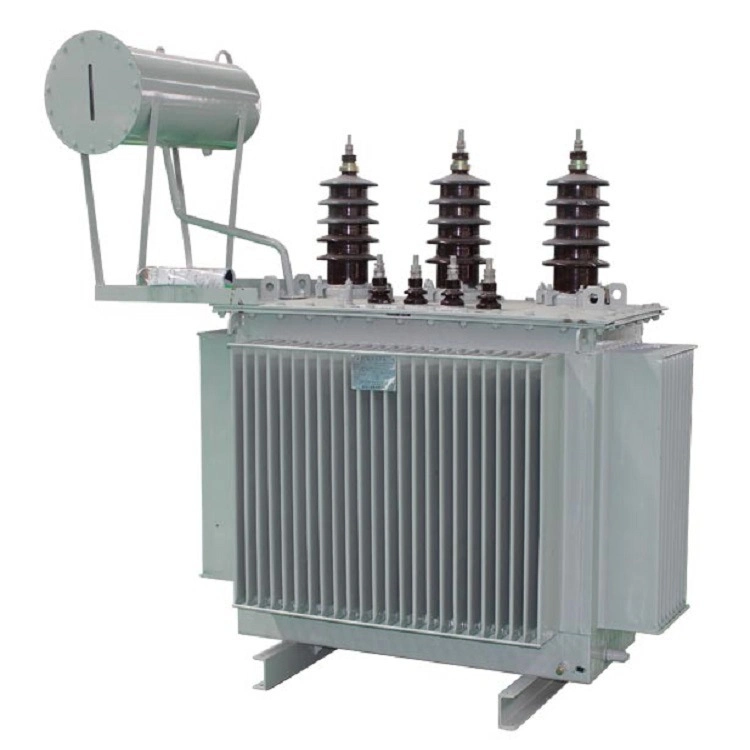

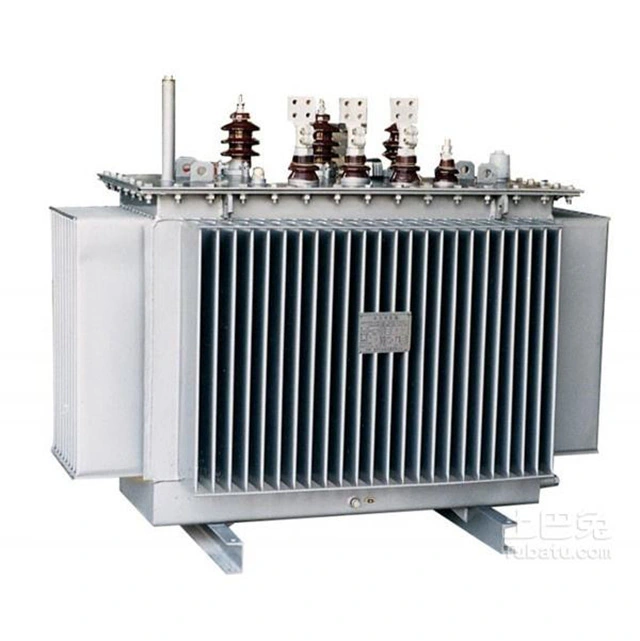

Распределительный электрический трансформатор мощностью 500 кВА

Распределительный электрический трансформатор мощностью 500 кВА имеет следующие ключевые преимущества: передовая технология изоляции для повышения безопасности. Низкий уровень шума и минимальные требования к техническому обслуживанию. Он специально разработан для эффективной работы в коммерческих и промышленных условиях, его мощность 500 кВА обеспечивает как экономическую эффективность, так и экологические характеристики.

Пользователи могут выбрать алюминиевые обмотки для достижения баланса между стоимостью и эффективностью или медные обмотки для лучшей проводимости, меньших потерь и превосходной термостойкости.

Повышение температуры можно выбрать на уровне 150 ℃, 115 ℃ или 80 ℃. Последний может повысить эффективность и продлить срок службы изоляции при высоких температурах окружающей среды или постоянных нагрузках, а также может использовать материалы, выдерживающие температуру до 220°C или выше.

Типы корпусов распределительного электрического силового трансформатора мощностью 500 кВА включают вентилируемые корпуса NEMA 1, подходящие для сухих помещений в помещении, корпуса NEMA 3R с непромокаемыми крышками, подходящие для наружных/влажных сред, а также полностью закрытые корпуса, подходящие для пыленепроницаемых, влагонепроницаемых, коррозионно-активных или опасных зон.

Технический параметр:

Почему бы не использовать в качестве сердечника целый кусок кремнистой стали вместо того, чтобы перерабатывать его в лист?

Это связано с тем, что листовой сердечник может уменьшить другой тип потерь в железе — потери на вихревые токи. Когда распределительный электрический трансформатор мощностью 500 кВА работает, в катушке присутствует переменный ток, и генерируемый им магнитный поток естественным образом меняется. Этот изменяющийся магнитный поток генерирует индуцированный ток в железном сердечнике. Индуцированный ток, генерируемый в железном сердечнике, циркулирует по круговой схеме в плоскости, перпендикулярной магнитному потоку, поэтому его называют вихревым током. Потеря вихревых токов также приводит к нагреву железного сердечника.

Чтобы уменьшить потери на вихревые токи, железный сердечник распределительного электрического трансформатора мощностью 500 кВА изготовлен путем укладки взаимно изолированных листов кремнистой стали, так что вихревой ток течет по узкой, вытянутой цепи через меньшее поперечное сечение, тем самым увеличивая сопротивление на пути вихревых токов. В то же время кремний в кремниевой стали увеличивает удельное сопротивление материала, что также играет роль в уменьшении вихревых токов.

Для сердечников распределительных электрических трансформаторов мощностью 500 кВА обычно выбираются холоднокатаные листы кремнистой стали толщиной 0,35 мм. По размеру необходимой сердцевины ее разрезают на длинные листы. Теоретически, чтобы уменьшить вихревые токи, чем тоньше лист кремнистой стали и чем уже перекрывающиеся полоски листа, тем лучше эффект. Это не только уменьшает потери на вихревые токи, снижает повышение температуры, но и экономит материал листов кремнистой стали.

Однако при изготовлении сердечников трансформаторов из кремниевого стального листа это основано не только на вышеупомянутых благоприятных факторах, поскольку изготовление железного сердечника таким способом значительно увеличит рабочее время и уменьшит эффективное сечение железного сердечника. Поэтому при изготовлении сердечников трансформаторов из листов кремнистой стали необходимо учитывать конкретную ситуацию, взвешивать все за и против и выбирать оптимальный размер.
