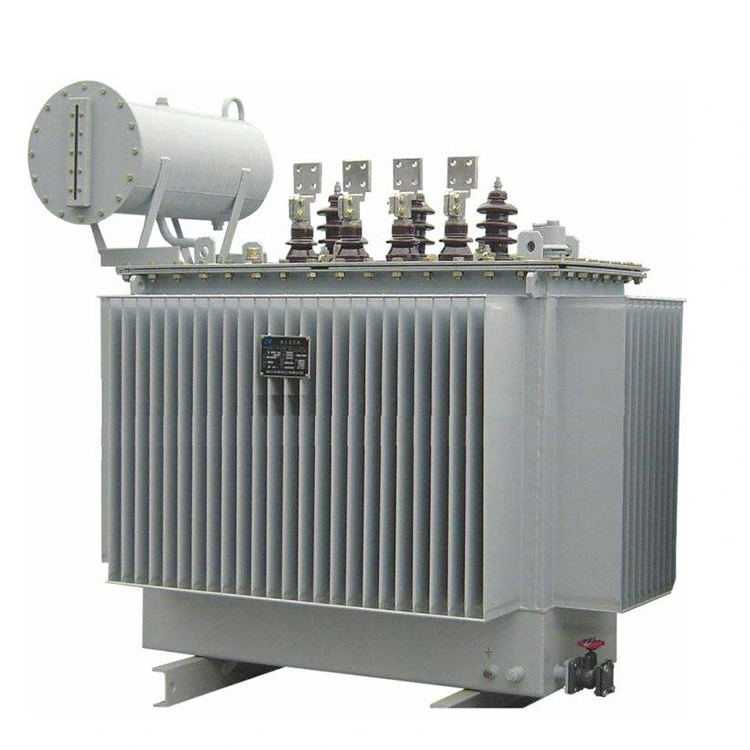

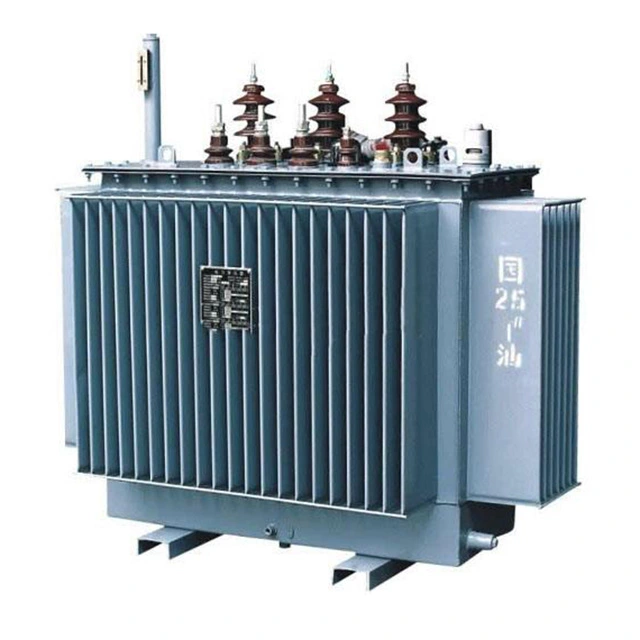

Электрический 3-фазный силовой трансформатор 10 кВ 400 кВА

Электрический трехфазный силовой трансформатор 10 кВ, 400 кВА в основном состоит из таких компонентов, как сердечник, обмотки, масляный бак, охлаждающее устройство и защитное устройство. Все ядра имеют структуру типа ядра, и обычно структура типа ядра использует перекрывающийся процесс сборки. Обмотки являются частью схемы трехфазного силового трансформатора.

Вводы высокого и низкого напряжения трехфазного силового трансформатора мощностью 10 кВ и мощностью 400 кВА представляют собой трубки с фарфоровой изоляцией, содержащие проводники. Применяются для фиксации и изоляции соединительных и выводных концов первичной и вторичной обмоток трансформатора.

Масляный бак состоит из корпуса бака, крышки бака, устройства отвода тепла и клапана слива масла. Его основные функции – объединение трансформатора в единое целое и обеспечение отвода тепла. Внутри находятся обмотки, сердечник и трансформаторное масло.

Масло трехфазного силового трансформатора 10 кВ 400 кВА не только выполняет функции циркуляционного охлаждения и рассеивания тепла, но также оказывает изолирующий эффект. Между обмотками и корпусом бака (стенками бака и дном бака) имеется определенное расстояние, которое изолировано изолирующим слоем масла в баке.

Взрывозащищенная труба, ее функция заключается в предотвращении взрывов в топливном баке. Переключатель ответвлений используется для изменения количества витков в обмотках трансформатора для регулировки выходного напряжения трансформатора. Метод регулирования напряжения с помощью трехфазного силового трансформатора мощностью 10 кВ и мощностью 400 кВА заключается в установке отводов на одной из его обмоток, удалении или добавлении части витков в обмотке, тем самым изменяя количество витков и достигая цели изменения коэффициента трансформации напряжения.

Технический параметр:

Вопрос: Как ядро ​​трехфазного силового трансформатора мощностью 10 кВ и 400 кВА рассеивает тепло?

Ответ: При нормальной работе трансформатора сердечник выделяет тепло из-за потерь в железе. Чем больше вес и объём ядра, тем больше тепла оно выделяет. Температура трансформаторного масла выше 95 градусов склонна к старению, поэтому температуру поверхности сердечника следует поддерживать как можно ниже этой температуры. Для этого требуется, чтобы структура рассеивания тепла ядра быстро рассеивала тепло ядра. Структура рассеивания тепла предназначена в основном для увеличения поверхности рассеивания тепла сердечника. Отвод тепла от активной зоны в основном включает отвод тепла от масляного канала и отвод тепла от воздушного канала от активной зоны.

В масляных трансформаторах большой мощности масляные каналы часто устанавливаются между пластинами сердечника для усиления эффекта рассеивания тепла. Масляные каналы бывают двух типов: один расположен параллельно листам кремнистой стали, а другой перпендикулярен стальным листам. Последнее расположение обеспечивает лучший эффект рассеивания тепла, но структура более сложная.

В трансформаторах сухого типа сердечник имеет воздушное охлаждение. Чтобы температура ядра не превышала допустимую величину, в железных колоннах и ярмах часто устанавливают воздушные каналы.
