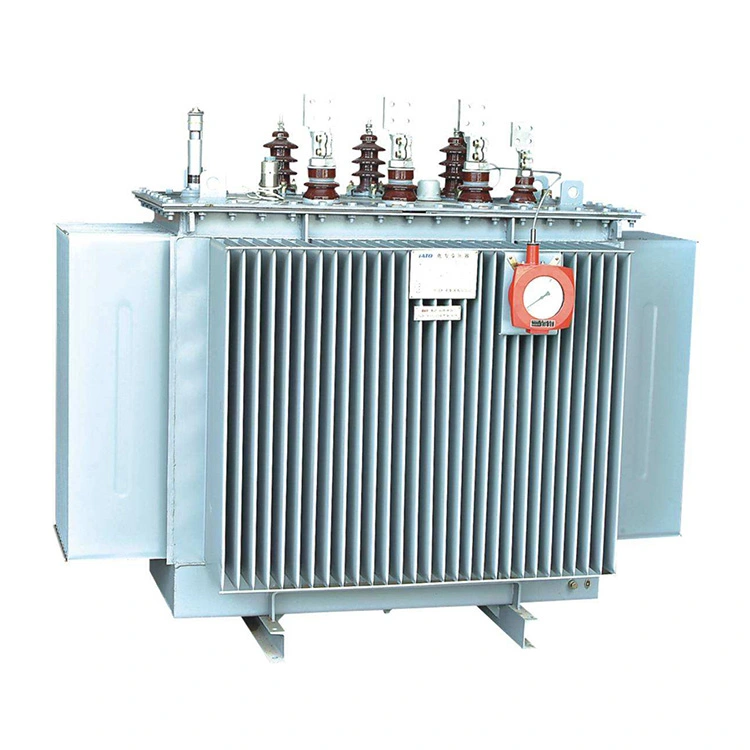

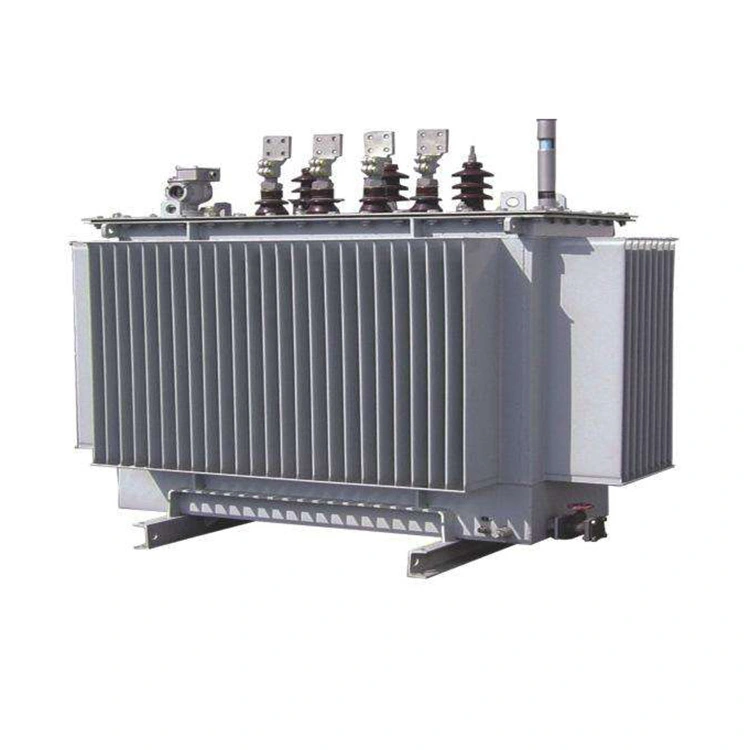

Сердечник масляного силового трансформатора мощностью 10 кВ и мощностью 1600 кВА изготовлен путем укладки высококачественных холоднокатаных листов кремнистой стали. Это значительно снижает потери холостого хода и ток холостого хода. Сердечник соединен вместе, чтобы обеспечить его герметичность и минимизировать шум. Обмотки как высокого, так и низкого напряжения намотаны бескислородной медью. Обмотка низкого напряжения имеет двойную или четырехспиральную структуру, а обмотка высокого напряжения имеет многослойную цилиндрическую структуру.
В масляном силовом трансформаторе мощностью 10 кВ и мощностью 1600 кВА используется технология Dyn11, которая снижает влияние гармоник на электросеть и улучшает качество электроснабжения. Он имеет полностью герметичную конструкцию, что продлевает срок службы.
Масляный силовой трансформатор мощностью 10 кВ и мощностью 1600 кВА не требует технического обслуживания, а фактический измеренный шум ниже стандартного. В отличие от обычных масляных трансформаторов, полностью герметичные трансформаторы не требуют масляного бака. Изменения объема масла можно автоматически регулировать и компенсировать за счет эластичности гофрированных пластин в масляном баке.
|
Название продукта |
10кв 1600кВА масляный силовой трансформатор |
|
Высокое давление (КВ) |
10 КВ |
|
Диапазон крана высокого давления (%) |
±5 / ±2 ×2,5 % |
|
Низкое давление (КВ) |
0,4 КВ |
|
Символ векторной группы |
Дин11/Yyn0 |
|
НЕТ потери нагрузки (Вт) |
1640 Вт |
|
Потеря нагрузки (Вт) |
14500 Вт |
|
Ток нагрузки NO (%) |
0,8 % |
|
Сопротивление короткого замыкания (%) |
4,5 % |

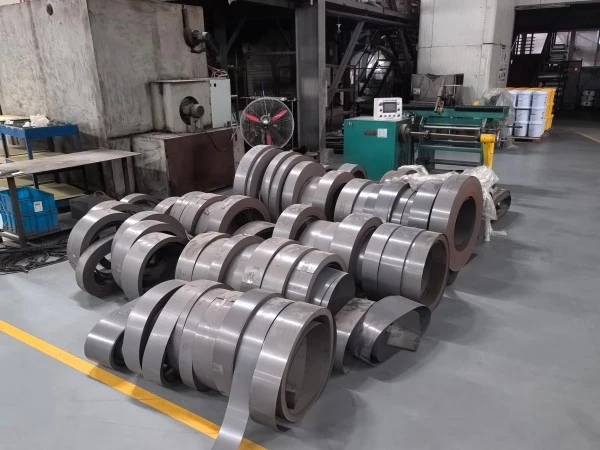

1. Его сердцевина изготавливается путем укладки листов ориентированной кремниевой стали толщиной от 0,18 до 0,3 мм посредством процессов штамповки и резки, что обеспечивает хорошую стабильность.
2. Катушка изготовлена из чистой меди. Для цепей высокого напряжения применяют провод с полиимидной эмалью; в то время как для цепей низкого напряжения используется провод из бескислородной меди или медная фольга для улучшения характеристик устойчивости к короткому замыканию.
3. «Использование символа подключения Dyn11 позволяет избежать влияния гармоник высокого порядка. Он эффективно противостоит воздействию некомпенсированных нагрузок и улучшает качество электропитания».

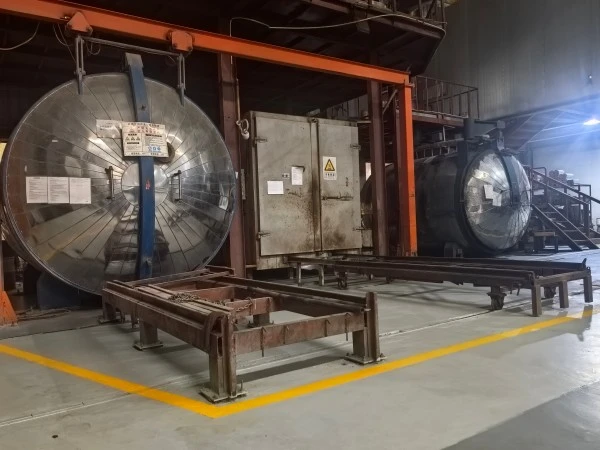

4. Масляный силовой трансформатор 10 кВ 1600 кВА использует вакуумный впрыск масла для удаления пузырьков воздуха из сердечника, обеспечивая стабильность характеристик изоляции.

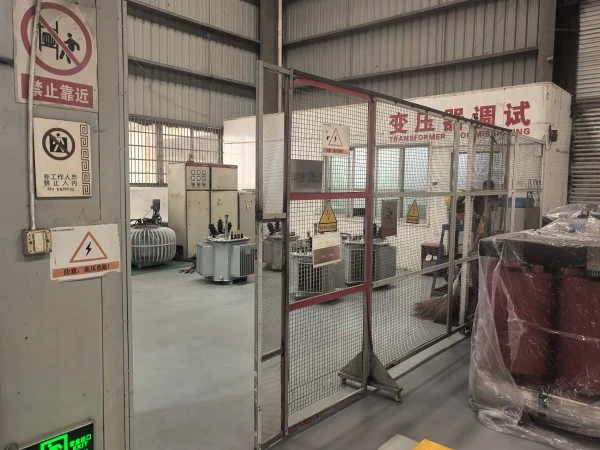

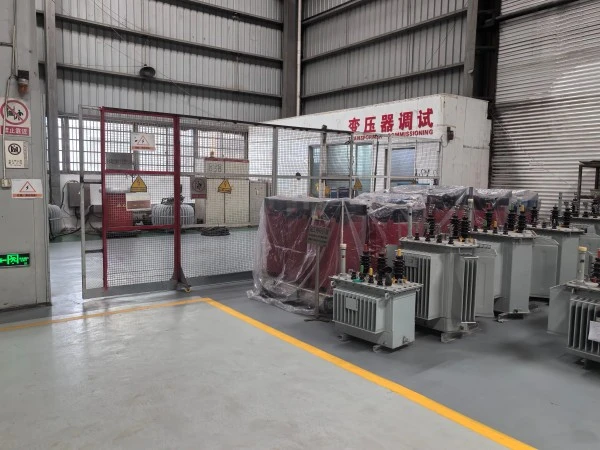

5. Трансформатор проходит строгие проверки перед отправкой с завода и полностью соответствует стандартам IEC и ISO.
(1) Корпус полностью герметичного масляного трансформатора заполнен маслом под вакуумом, который полностью удаляет влагу и воздух из изоляционных материалов, обеспечивая длительный срок службы трансформатора.
(2) Для полностью герметичных масляных силовых трансформаторов мощностью 10 кВ и мощностью 1600 кВА масляный бак представляет собой резервуар гофрированного типа или складное устройство отвода тепла, а масляный резервуар отсутствует. Изменение объема масла компенсируется эластичностью масляного бака.
Поскольку корпус полностью герметичного масляного трансформатора изолирован от воздуха, между маслом и воздухом нет контакта, поэтому изоляция не намокнет, а скорость старения будет значительно снижена. В результате повышается надежность и срок службы трансформатора. Нет необходимости проверять перед эксплуатацией, поэтому пользователи могут сэкономить средства.
