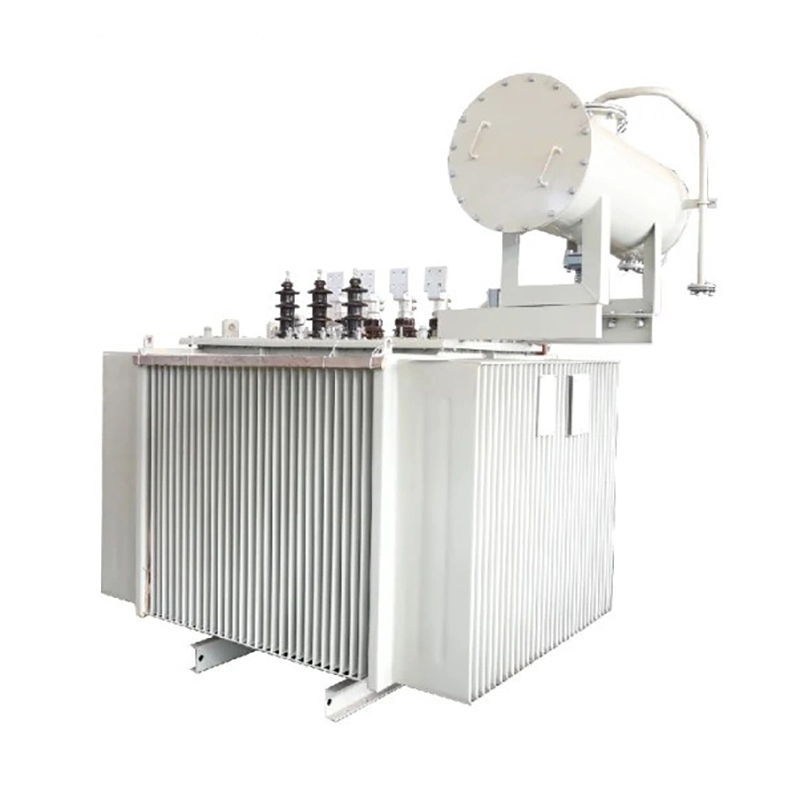

Силовой трансформатор 22 кВ, 1000 кВА, масляный

Сердечник силового трансформатора 22 кВ мощностью 1000 кВА, погруженный в масло, изготовлен из холоднокатаного ферритового магнитного сердечника с высоким магнитным поглощением и ориентированным зерном. Сердечник имеет полностью наклонную структуру соединения слоистых сердечников. Основная колонна имеет многоуровневое ступенчатое круглое сечение, а ярмо и ядро ​​имеют одинаковую площадь поперечного сечения.

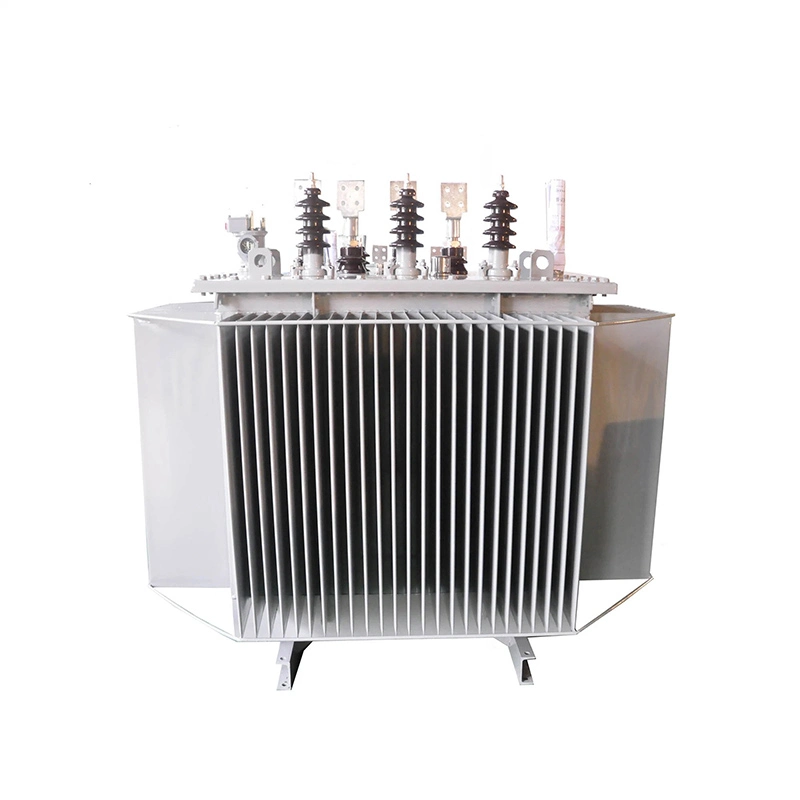

Силовой трансформатор 22 кВ, 1000 кВА, масляный, имеет масляный масляный бак, состоящий из волнистых стенок. Внутренняя часть покрыта пыленепроницаемой краской, слой краски прочный. Волнистый радиатор оказывает охлаждающее действие, а его прочность может компенсировать изменения веса трансформаторного масла, вызванные регулированием температуры окружающей среды.

Поэтому герметичный трансформатор не имеет масляного резервуара, что уменьшает общую относительную высоту трансформатора. При упаковке силового трансформатора 22 кВ мощностью 1000 кВА с масляным погружением используется технология вакуумного наполнения маслом, полностью удаляющая влагу из трансформатора, и трансформаторное масло не контактирует с воздухом.

Это эффективно предотвращает попадание воды и кислорода в трансформатор и постоянное ухудшение изоляции трансформатора. Трансформаторное масло, скорее всего, стареет, поэтому нет необходимости проводить регулярные испытания проб масла.

Силовой трансформатор 22 кВ, 1000 кВА, масляный, технические параметры:

Почему железный сердечник силового трансформатора мощностью 22 кВ и мощностью 1000 кВА в масляном погружении заземлен?

При нормальной работе силового трансформатора железный сердечник должен иметь надежную точку заземления. Без заземления плавающее напряжение между железным сердечником и землей может вызвать периодический пробойный разряд между железным сердечником и землей. Как только железный сердечник заземлен только в одной точке, возможность образования плавающего потенциала на железном сердечнике исключается. Однако, когда железный сердечник имеет более одной точки заземления, неравномерный потенциал между железными сердечниками будет образовывать циркулирующий ток между точками заземления, вызывая перегрев в нескольких точках заземления железного сердечника. Это может привести к многоточечному замыканию на землю, при котором железный сердечник замыкается, что приводит к увеличению потерь в железе, что серьезно влияет на производительность и нормальную работу трансформатора и может даже привести к отключению из-за воздействия сильного газа.

Сгоревший и расплавленный местный железный сердечник может вызвать короткое замыкание между железными стружками, увеличивая потери в железе и серьезно влияя на производительность и нормальную работу трансформатора, требуя замены листов кремнистой стали железного сердечника для ремонта. Таким образом, силовой трансформатор 22 кВ мощностью 1000 кВА с масляным погружением не может иметь несколько точек заземления; он может иметь и должен иметь только одну точку заземления.
