Краткое содержание статьи:Выбор трехфазного выключателя с предохранителем переменного тока требует тщательного рассмотрения номинального тока, совместимости предохранителей, конфигурации полюсов, установочных размеров и защиты от короткого замыкания. Компания Wenzhou Xifa Electrical Equipment Co., Ltd. поставляет компоненты распределения электроэнергии для трансформаторных сборок, электрических панелей и промышленных энергосистем. В этом руководстве объясняются ключевые факторы, которые покупатели должны проверить перед выбором подходящей модели.

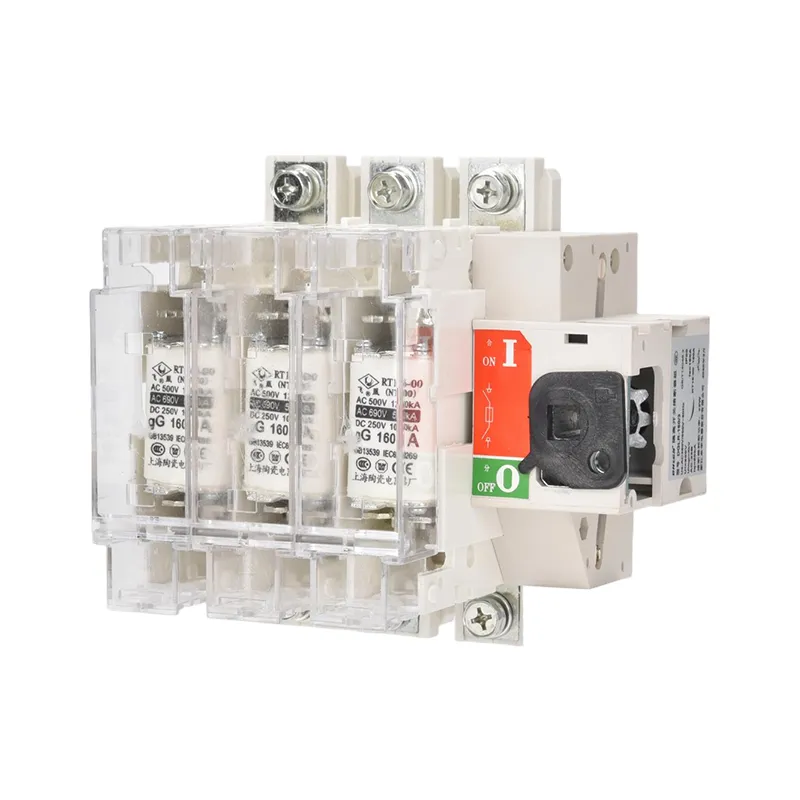

При выборе трехфазного разъединителя с предохранителем переменного тока мы в первую очередь учитываем оборудование, которое он будет обслуживать, и условия эксплуатации цепи. Такие приложения, как распределительные шкафы, трансформаторные сборки и промышленные энергосистемы, могут требовать различных номинальных токов, способов монтажа и характеристик защиты.
Прежде чем сравнивать модели, покупатели должны подтвердить напряжение системы, ожидаемый рабочий ток, характеристики нагрузки, доступный ток короткого замыкания, условия установки и требуемую конфигурацию полюсов.
Например, предохранительный разъединитель, установленный на стороне низкого напряжения распределительного трансформатора, должен соответствовать номиналу цепи и схеме защиты всей сборки. Выбор модели только на основании номинального тока может привести к проблемам совместимости во время установки или эксплуатации.
Просмотрите доступныеконфигурации файлов oп переменного тока, трехфазныйase Предохранительный изолятор Sведьма бeдо окончательной доработки спецификаций.
Ток корпуса и номинальный ток предохранителя описывают разные характеристики. ток кадраидентификаторда, ткласс тока переключателя, а номинальный ток предохранителя относится к номинальному номиналу установленного предохранителя. Предохранитель должен быть совместим с выключателем и обеспечивать защиту реальной цепи.
Согласно спецификациям продукции, поставляемым компанией Wenzhou Xifa Electrical Equipment Co., Ltd., доступные номинальные токи корпуса варьируются от 63 А до 630 А.
| Ток кадра | Перечисленные номиналы предохранителей | Размер предохранителя |
|---|---|---|
| 63 А | 10, 20, 30, 40, 50, 63 А | 00С |
| 160 А | 63, 80, 100, 125, 160 А | 0 |
| 250 А | 160 А; 200, 250 А | 0; 1 |
| 400 А | 300, 315, 400 А | 2 |
| 630 А | 400, 500, 630 А | 3 |
Примечание. Эти значения суммируют параметры поставляемого продукта. Перед заказом подтвердите совместимый тип предохранителя и точный номинал выбранной модели.
Предохранитель следует выбирать в соответствии с нагрузкой, токовой нагрузкой проводника и необходимой координацией защиты. Цепи двигателя и цепи трансформатора могут иметь разные пусковые токи и характеристики неисправности, поэтому одинаковый номинал предохранителя не подходит для каждого применения.
Трехфазный выключатель с предохранителем переменного тока сочетает в себе изоляцию цепи и защиту от сверхтоков на основе предохранителя. Покупателям следует оценить эти функции отдельно, чтобы убедиться, что устройство соответствует требованиям установки.
Предохранитель сам по себе не определяет устойчивость всего узла к короткому замыканию. Выключатель, предохранитель, проводники и входное защитное оборудование должны быть скоординированы в соответствии с их номинальными возможностями. Изоляция при обслуживании также должна соответствовать применимым процедурам электробезопасности.
После проверки электрической совместимости покупатели должны проверить конфигурацию полюсов, способ монтажа, габаритные размеры и пространство для подключения. Поставляемая информация о продукте включает трехполюсные и четырехполюсные конфигурации, а также варианты установки спереди и сбоку для соответствующих моделей.
| Элемент выбора | Что проверить | Почему это важно |
|---|---|---|
| Конфигурация полюсов | Трехполюсная или четырехполюсная модель | Соответствует требованиям к изоляции цепи и нейтрали. |
| Схема монтажа | Установка фронтального или бокового типа. | Обеспечивает совместимость с компоновкой панели. |
| Размеры | Ширина, высота, глубина и расположение монтажных отверстий | Предотвращает помехи проводке и соседним компонентам. |
| Соединения | Требования к расположению кабелей или шин и проводникам | Поддерживает надежные электрические соединения. |
Например, в опубликованных размерах для серии с передним типом тока 160 А указан размер A равный 164 мм для трехполюсной модели и 200 мм для четырехполюсной модели. Эта разница показывает, почему покупателям следует проверять чертеж на предмет точной конфигурации вместо того, чтобы предполагать, что модели с одинаковым типоразмером имеют одинаковые размеры.
Перед заказом сравните габаритный чертеж производителя с компоновкой панели. Оставьте достаточно места для работы с ручкой, изгиба кабеля, электрических зазоров и замены предохранителей.
Техническая документация помогает покупателям подтвердить, соответствует ли продукт требованиям проекта. Прежде чем утверждать модель, мы рекомендуем запросить техническое описание продукта, габаритный чертеж, применимые протоколы испытаний и подтверждение совместимого стандарта предохранителей.
Компания Wenzhou Xifa Electrical Equipment Co., Ltd. специализируется на исследованиях, разработках и производстве продуктов распределения электроэнергии для систем от 0,4 до 35 кВ. Ассортимент продукции компании включает воздушные автоматические выключатели, автоматические выключатели в литом корпусе, трансформаторы тока, трансформаторы напряжения, молниеотводы и плавкие предохранители.
Расположенная в зоне экономического развития Юэцин, провинция Чжэцзян, Китай, компания является дочерней компанией Conso Electrical Science and Technology Co., Ltd., которая с 2006 года производит распределительные трансформаторы, компактные подстанции и вакуумные выключатели.
Компания заявляет, что ее продукция производится в соответствии с системами менеджмента качества ISO 9001 и экологического менеджмента ISO 14001, а соответствующие технические характеристики соответствуют требованиям CE и UL. Покупатели должны запросить соответствующие сертификаты или отчеты об испытаниях, чтобы проверить статус соответствия конкретной модели.
Другие соображения при покупке включают наличие запасного предохранителя, рекомендации по установке, время выполнения заказа и послепродажную техническую поддержку. Эти детали могут повлиять на ввод в эксплуатацию и техническое обслуживание, особенно если переключатель является частью более крупного электрораспределительного узла.
Для получения подробной информации о продукте посетите страницу с трехфазным разъединителем с предохранителем переменного тока или свяжитесь с Wenzhou Xifa Electrical Equipment Co., Ltd..
Трехфазный выключатель с предохранителем переменного тока используется для изоляции трехфазной цепи переменного тока и обеспечения защиты от сверхтоков на основе предохранителя в совместимых низковольтных распределительных системах. Типичные области применения включают распределительные шкафы, трансформаторные сборки и промышленные силовые установки.
Проверьте расчетный ток схемы, токовую нагрузку проводника, характеристики нагрузки и условия неисправности. Затем выберите совместимый корпус переключателя и номинал предохранителя, исходя из требуемой координации защиты и применимых электрических стандартов.
Ток корпуса определяет класс тока переключателя, а номинальный ток предохранителя определяет номинальный ток установленного предохранителя. Выбранный предохранитель должен быть совместим с выключателем и подходить для защиты цепи.
Выбор зависит от конфигурации схемы и необходимости изоляции нейтрали. Убедитесь, что расположение полюсов соответствует конструкции системы, схеме заземления и применимым правилам установки.
Только в том случае, если конкретное устройство рассчитано на предполагаемую коммутационную нагрузку. Проверьте рабочие параметры и категорию использования производителя, а не предполагайте, что каждый изолятор может прервать нормальный ток нагрузки.
Укажите напряжение системы, требуемый номинальный ток, характеристики предохранителя, конфигурацию полюсов, способ монтажа, установочные размеры, количество и применимые стандарты. Однолинейная схема или чертеж панели могут помочь подтвердить совместимость продукта.
Выбор трехфазного разъединителя с предохранителем переменного тока требует тщательного анализа электрических характеристик, характеристик предохранителей, установочных размеров и условий эксплуатации. Проверка этих деталей перед заказом помогает уменьшить количество изменений при установке и обеспечивает надежную работу в системе распределения. Компания Wenzhou Xifa Electrical Equipment Co., Ltd. предоставляет информацию о продукции и техническую поддержку, чтобы помочь клиентам определить подходящие конфигурации для их приложений.
-
