Какой ограничитель перенапряжения помогает лучше защитить оборудование среднего напряжения?

Почему защита от перенапряжения становится скрытым риском при покупке?

Многие электрические неисправности не начинаются с резкого взрыва или видимой неисправности. Они часто начинаются с коротких повторяющихся скачков напряжения, которые постепенно нагружают изоляцию. Трансформатор может продолжить работу после грозы. Шкаф распределительного устройства может пройти базовый визуальный осмотр. Распределительная линия может вернуться в нормальное состояние после операции переключения. Но внутри оборудования изоляция, возможно, уже частично повреждена.

Вот почему защита от перенапряжения – это не просто дополнительное решение. Это решение по контролю рисков. Когда команда закупщиков делает неправильный выборограничитель перенапряжения, стоимость редко ограничивается самим разрядником. Реальные затраты могут включать ремонт трансформатора, повреждение выключателя, остановку производства, аварийные работы, задержку доставки и жалобы клиентов на нестабильное электроснабжение.

Для многих покупателей сложность заключается в том, что защита от перенапряжения снаружи выглядит просто. Изделие может быть небольшим по сравнению с трансформатором или распределительным устройством, но его выбор зависит от напряжения системы, состояния заземления, координации изоляции, уровня загрязнения, высоты над уровнем моря, влажности, метода установки и ожидаемой энергии перенапряжения. Выбор только по цене или привычной маркировке напряжения может привести к тому, что проект подвергнется сбою, которого можно было бы избежать.

Надежныйограничитель перенапряженияпомогает уменьшить эту неопределенность. Он обеспечивает контролируемый путь аномального импульсного тока к земле и ограничивает напряжение, достигающее защищаемого оборудования. Для коммунальных предприятий, заводов, объектов возобновляемой энергетики и подрядчиков контролируемая защита часто является разницей между стабильной системой и дорогостоящей чрезвычайной ситуацией.

Как ограничитель перенапряжения защищает электрооборудование?

A ограничитель перенапряженияпредназначен для сохранения высокой устойчивости при нормальном рабочем напряжении. В нормальных условиях он не прерывает энергосистему и не действует как выключатель. Его реальная функция проявляется при возникновении аномального перенапряжения, такого как грозовой импульс или перенапряжение.

Когда напряжение превышает безопасный уровень, разрядник быстро меняет свое электрическое поведение. Он проводит импульсный ток к земле и фиксирует напряжение до уровня, который может выдержать защищаемое оборудование. После того, как скачок напряжения проходит, он возвращается в состояние высокого сопротивления, поэтому система может продолжать работать в обычном режиме.

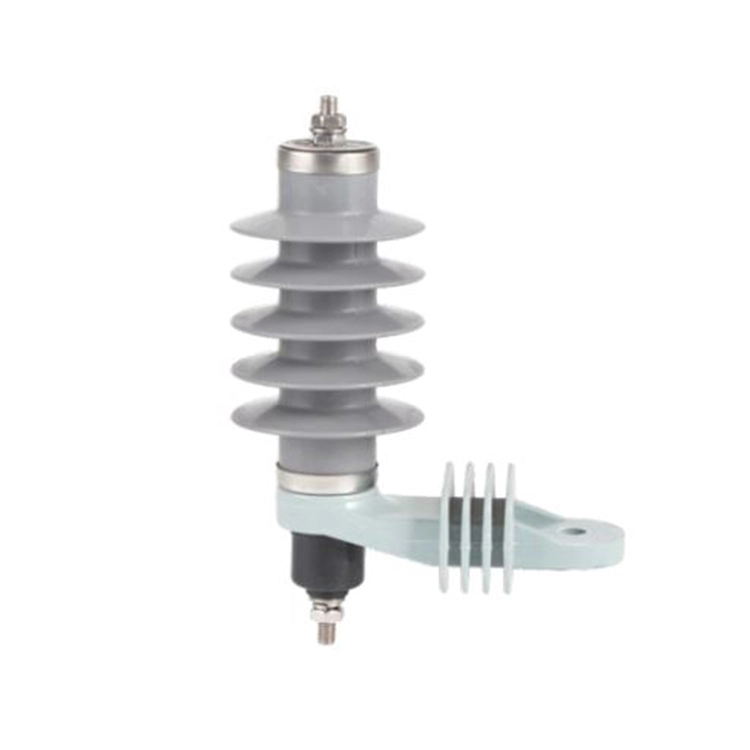

В современных металлооксидных разрядниках обычно используются варисторные элементы из оксида цинка, поскольку они обеспечивают сильные нелинейные характеристики. Проще говоря, это означает, что разрядник выдерживает ток при нормальном напряжении, но быстро реагирует при появлении перенапряжения. Такая реакция помогает снизить остаточное напряжение, защитить изоляцию и предотвратить попадание скачков напряжения на чувствительное оборудование с полной нагрузкой.

Для покупателей этот принцип работы имеет значение, поскольку он меняет способ оценки продукта. Хороший разрядник – это не только номинальное напряжение. Речь также идет о скорости срабатывания, разрядной способности, уровне остаточного напряжения, конструкции уплотнения, механической прочности, устойчивости к старению и пригодности для условий установки.

• Нормальная работа:разрядник остается в состоянии высокого сопротивления.
• Всплеск события:он проводит импульсный ток на землю.
• Ограничение напряжения:это снижает перенапряжение, наблюдаемое защищаемым оборудованием.
• Восстановление:он возвращается в норму после исчезновения всплеска.
• Долгосрочная ценность:это снижает вероятность пробоя изоляции и выхода оборудования из строя.

Какие факторы следует сравнить покупателям, прежде чем выбирать ограничитель перенапряжения?

Покупкаограничитель перенапряженияследует начинать с электрической системы, а не с каталога продукции. Для одного и того же класса напряжения могут потребоваться разные характеристики разрядника в зависимости от метода заземления, воздействия линии, плотности местных молний, ​​частоты коммутации и стоимости защищаемого оборудования. Трансформатор в сельской воздушной сети не подвергается такому же риску, как ограничитель перенапряжения, установленный внутри заводского распределительного шкафа.

Первым фактором является номинальное напряжение и постоянное рабочее напряжение. Если выбранный разрядник не выдерживает нормальных условий эксплуатации системы, он может слишком быстро стареть. Если уровень защиты слишком высок, защищаемое оборудование все равно может подвергнуться опасному напряжению. Покупатели должны убедиться, что номинал разрядника соответствует системе, а не просто выбирать общую модель.

Второй фактор – мощность тока разряда. Проект, подверженный частым грозам или скачкам напряжения в сети, может потребовать более интенсивного энергоснабжения, чем более контролируемая внутренняя среда. Это особенно важно для подстанций, трансформаторов на опорах и воздушных распределительных систем.

Третий фактор – материал корпуса. Фарфоровые корпуса ценятся за механическую прочность и стабильность традиционного применения. Полимерные корпуса часто выбирают из-за меньшего веса, лучшей защиты от загрязнения и улучшенных характеристик во влажной или загрязненной среде. Правильный выбор зависит от места установки, особенностей технического обслуживания, воздействия окружающей среды и предпочтений проекта.

Четвертый фактор – герметичность и влагостойкость. Попадание влаги может сократить срок службы и снизить надежность. Для проектов на открытом воздухе качество уплотнения следует рассматривать как основное требование к покупке, а не как второстепенную деталь производства.

Наконец, покупатели должны сравнить способность поставщика четко объяснить технические параметры. Когда поставщик может обсудить класс напряжения, остаточное напряжение, выбор корпуса, метод установки и условия проекта на практическом языке, вероятность того, что покупатель получит несоответствующий продукт, снижается.

Где в реальных проектах следует использовать ограничитель перенапряжения?

A ограничитель перенапряженияшироко используется везде, где электрооборудование нуждается в защите от переходных перенапряжений. В распределительных системах среднего напряжения разрядники обычно устанавливаются рядом с трансформаторами, распределительными устройствами, кабельными наконечниками, воздушными линиями, батареями конденсаторов, а также входными или отходящими фидерами.

На подстанциях разрядники помогают защитить дорогостоящее оборудование от грозовых и коммутационных перенапряжений. В трансформаторах они снижают риск нарушения изоляции обмоток. На промышленных предприятиях они помогают защитить панели и электрические системы, связанные с производством, от неожиданных скачков напряжения. В проектах возобновляемой энергетики, таких как фотоэлектрические и ветроэнергетические установки, защита от перенапряжения особенно важна, поскольку оборудование может быть установлено в незащищенной внешней среде.

Для подрядчиков практический вопрос не в том, полезна ли защита от перенапряжения. Вопрос в том, где следует размещать защиту, чтобы она действительно снижала риск. Установка разрядника слишком далеко от защищаемого оборудования, использование плохого заземления или игнорирование воздействия окружающей среды могут ослабить эффект защиты.

• Распределительные трансформаторы:защитить изоляцию трансформатора от грозовых и коммутационных перенапряжений.
• Системы распределительных устройств:снизить нагрузку от перенапряжения на автоматических выключателях, шинах и подключенном оборудовании.
• Воздушные линии:улучшить защиту в районах, подверженных прямому или близлежащему воздействию молний.
• Промышленные объекты:снизить риск простоя производственной электроинфраструктуры.
• Объекты возобновляемой энергетики:поддерживать стабильную работу на открытом воздухе и в условиях повышенного воздействия.
• Городские распределительные сети:помогают поддерживать надежность энергоснабжения коммерческих и жилых потребителей.

Какой тип ограничителя перенапряжения подходит для различных условий работы?

Различные условия работы требуют разного выбора продуктов. В таблице ниже приведено практическое сравнение, которое поможет покупателям более четко общаться с поставщиками перед размещением заказа.

Вэньчжоуская компания электротехнического оборудования Xifa, Ltd. предоставляет решения для защиты от перенапряжений для различных сценариев распределения и защиты, помогая покупателям подобрать структуру продукта и электрические параметры в соответствии с реальной рабочей средой. Такое согласование важно, поскольку лучший разрядник не всегда является самым дорогим; это тот, который правильно соответствует системному риску.

Какие ошибки делают выбор разрядника менее надежным?

Одна из распространенных ошибок – выборограничитель перенапряжениятолько номинальным напряжением системы. Класс напряжения важен, но этого недостаточно. Покупателям также необходимо подтвердить постоянное рабочее напряжение, остаточное напряжение, ток разряда, частоту, высоту над уровнем моря, метод заземления, уровень загрязнения и место установки.

Еще одна ошибка – игнорирование материала корпуса. Изделие, установленное в сухом помещении, не подвергается такому же давлению окружающей среды, как изделие, установленное вблизи побережья, в регионе с высокой влажностью или на открытом уличном столбе. Варианты из полимера и фарфора имеют свое место, но решение должно основываться на условиях эксплуатации, а не только на привычке.

Третья ошибка – пренебрежение заземлением. Даже хорошо изготовленный разрядник не может работать должным образом, если путь заземления плохой. Целью разрядника является безопасное отведение импульсного тока на землю. Если сопротивление заземления, качество соединения или расстояние установки не контролируются, эффективность защиты может снизиться.

Покупатели также иногда слишком сильно сосредотачиваются на цене покупки, игнорируя при этом цену неудачи. Более дешевый разрядник может выглядеть привлекательно в электронной таблице, но если это приведет к повреждению трансформатора или повторным посещениям технического обслуживания, общая стоимость станет намного выше. Для критически важных проектов стабильная защита и подотчетность поставщиков должны иметь большее значение, чем небольшая разница в цене за единицу продукции.

• Не выбирайте только по маркировке напряжения, не проверив полные параметры.
• Не игнорируйте качество заземления и расстояние установки.
• Не используйте предположения внутри помещения для условий окружающей среды.
• Не рассматривайте материал корпуса как чисто косметический выбор.
• Не сравнивайте цены без учета времени простоя и стоимости замены.
• Не совершайте покупку без подтверждения технической поддержки и документации.

Как возможности поставщика могут снизить долгосрочные риски проекта?

Надежныйограничитель перенапряженияПоставщик делает больше, чем просто отгружает товар. Для проектов среднего напряжения поставщик должен помочь покупателям понять, соответствует ли выбранный разрядник защищаемому оборудованию, условиям установки и ожидаемому риску перенапряжения.

Это важно, поскольку многие группы закупок покупают не только одну установку. Они могут поддерживать группу проектов, региональную распределительную сеть, партию трансформаторов или долгосрочную модернизацию промышленности. В этих случаях стабильное качество продукции, четкая коммуникация и стабильные поставки становятся столь же важными, как и первое предложение.

Вэньчжоуская компания электротехнического оборудования Xifa, Ltd.работает в области электрооборудования с категориями продукции, связанными с распределением и защитой электроэнергии. Для покупателей этот фон может облегчить общение, поскольку ограничители перенапряжения часто выбираются вместе с трансформаторами, распределительными устройствами, выключателями, предохранителями и другими распределительными устройствами. Когда поставщик понимает более широкую электрическую систему, ему становится легче избежать несоответствия спецификаций.

Хорошая поддержка поставщика должна включать подтверждение параметров, рекомендации по модели, документацию по продукту, упаковку, подходящую для экспорта, а также своевременную связь, когда условия проекта необычны. Если покупатель не уверен, использовать ли корпус из полимера или фарфора или может ли стандартная модель соответствовать определенному уровню напряжения, поставщик должен иметь возможность ответить практическими рекомендациями, а не расплывчатыми обещаниями.

Часто задаваемые вопросы

Заключение

Выбор правильногоограничитель перенапряженияэто не маленькая техническая деталь. Это прямое решение относительно надежности системы, срока службы оборудования, стоимости обслуживания и безопасности проекта. Покупатели, которые сравнивают только цены или напряжения, могут упустить реальные факторы, определяющие эффективность защиты. Лучшим подходом является рассмотрение всего применения: напряжение системы, заземление, воздействие молнии, защищаемое оборудование, материал корпуса, разрядная способность и поддержка поставщика.

Для подрядчиков, коммунальных предприятий, заводов и проектов возобновляемой энергетики правильно выбранныйограничитель перенапряженияможет уменьшить скрытый риск до того, как он станет видимым ущербом. Он помогает защитить трансформаторы, распределительные устройства, линии и панели от внезапного перенапряжения, позволяя электрической системе работать с большей уверенностью.

Если вы выбираете защиту от перенапряжения для нового проекта или заменяете существующие разрядники,Вэньчжоуская компания электротехнического оборудования Xifa, Ltd.может помочь вам сравнить подходящие варианты, исходя из ваших условий работы и технических требований. Поделитесь с нашей командой сведениями о своем уровне напряжения, условиях установки и защищаемом оборудовании, исвязаться с намисегодня, чтобы получить практическое руководство по продукту и подходящее предложение для вашего проекта.
