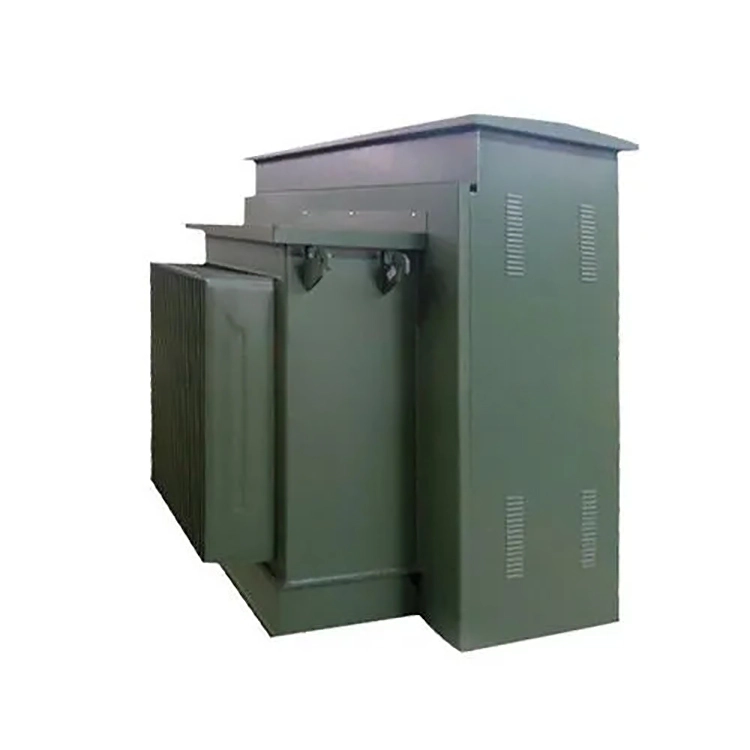

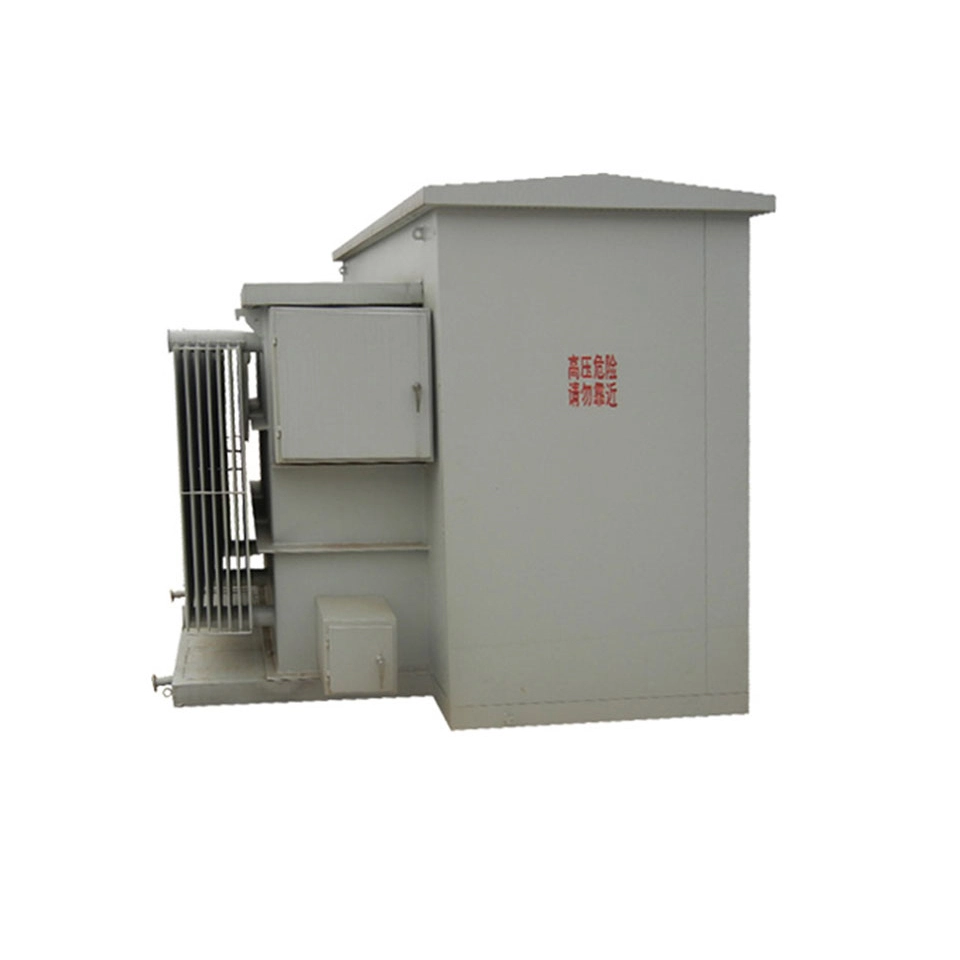

3-фазный трансформатор мощностью 100 кВА на площадке

Трехфазный трансформатор мощностью 100 кВА, монтируемый на площадке, представляет собой комплексное комплексное оборудование для распределения электроэнергии на открытом воздухе. Внутренняя часть шкафа разделена на три независимые камеры: камеру высокого напряжения, камеру трансформатора и камеру низкого напряжения.

Он включает в себя выключатели высокого напряжения, предохранители, грозовые разрядники, корпус главного трансформатора, распределительные переключатели низкого напряжения, счетчики и различные защитные устройства. Общая планировка аккуратная и компактная, поэтому не требуется строить отдельное помещение для распределения электроэнергии.

Стандартные характеристики напряжения трансформатора. Он использует группу соединений Dyn11 и работает на промышленной частоте 50 Гц. Номинальные токи высокого и низкого напряжения подбираются в соответствии с требованиями. Характеристики передачи трансформатора стабильны и надежны. Трехфазный трансформатор мощностью 100 кВА, монтируемый на площадке, обладает отличными возможностями рассеивания тепла. Он имеет две формы охлаждения: масляное самоохлаждение и воздушное охлаждение сухого типа. Он также имеет защитные функции от пыли и дождя.

Эксплуатационные потери низкие, шум при работе небольшой, и он оснащен множеством механизмов защиты от перегрузки, короткого замыкания и удара молнии. Он обладает сильной защитой от помех, может в течение длительного времени адаптироваться к сложным условиям окружающей среды, имеет отличную стабильность электропитания, а последующее обслуживание и ремонт относительно просты.

Техническая спецификация:

Вопрос: Почему для трехфазного трансформатора мощностью 100 кВА, монтируемого на площадке, когда он установлен на открытом воздухе, необходимо различать две конфигурации, а именно «тип фидера кольцевой сети» и «тип радиального фидера»?

О: В конфигурации с фидером излучения первичная сторона трансформатора подключается только к одному кабелю, внутри нет переключателя нагрузки, что обеспечивает простую структуру и более низкую стоимость. Однако фатальным недостатком этого метода является то, что, когда трехфазный трансформатор мощностью 100 кВА, монтируемый на площадке, требует технического обслуживания или этот участок кабеля выходит из строя, весь источник питания фидера должен быть отключен, в результате чего все последующие пользователи на одной линии будут полностью отключены. Надежность электроснабжения полностью зависит от непрерывности одного канала.

В конфигурации фидера кольцевой сети первичная сторона трехфазного навесного трансформатора мощностью 100 кВА зарезервирована для двух входных интерфейсных портов и встроенного переключателя нагрузки, который можно подключить последовательно к цепи кольцевой сети. Когда сам трансформатор необходимо вывести из эксплуатации или кабель на одной стороне выходит из строя, переключатель нагрузки может использоваться для изоляции трехфазного трансформатора, установленного на площадке, мощностью 100 кВА от кольцевой сети, сохраняя при этом непрерывность основной магистральной линии кольцевой сети, позволяя другим пользователям по-прежнему подавать электроэнергию через другую сторону кабеля, тем самым достигая цели планового технического обслуживания без прерывания основной линии и неисправностей кабеля, изолируя только неисправный участок без расширения зоны отключения электроэнергии. Хотя в этой конфигурации добавляется одно коммутационное оборудование первичной стороны и второй входной ввод, стоимость увеличивается примерно на 15–20 %, но значительно улучшает показатели доступности электроэнергии распределительной системы.
