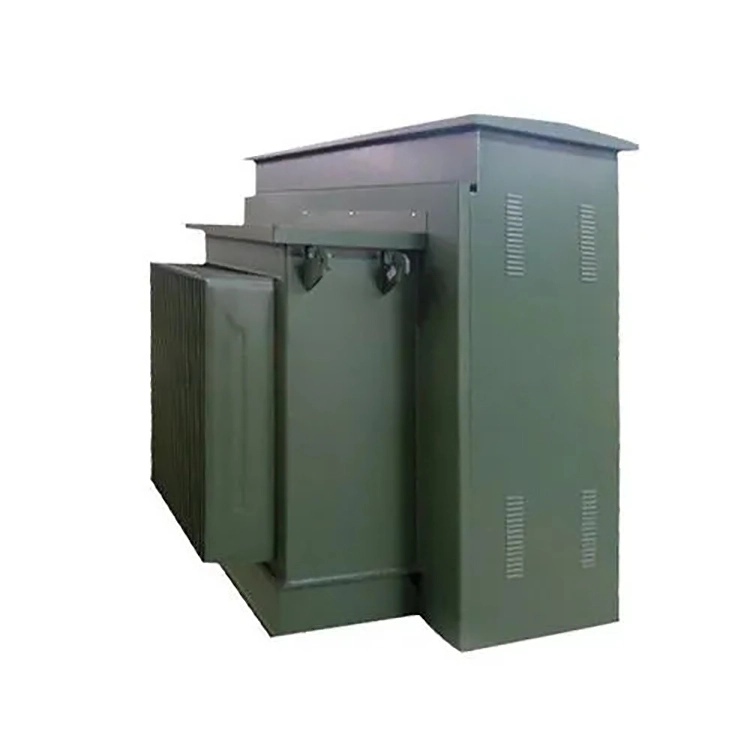

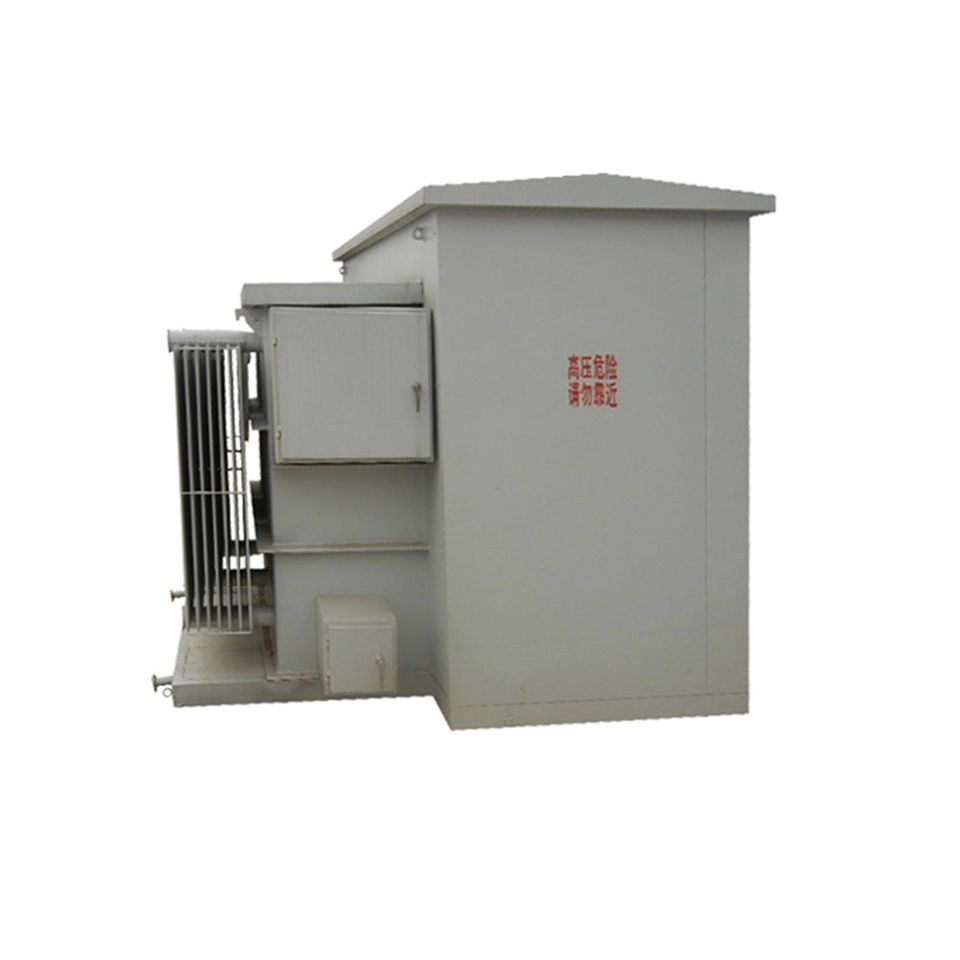

33 Однофазный трансформатор, 0,4 кВ, 1250 кВА, монтируемый на подушке

33 Однофазный трансформатор, 0,4 кВ, 1250 кВА, монтируемый на площадке, — это высококачественное решение, специально разработанное для крупных подземных энергосистем. Он имеет безопасный и защищенный от атмосферных воздействий корпус и оснащен усовершенствованными конфигурациями без электрического контакта или контакта под напряжением, которые обеспечивают максимальную безопасность персонала и предотвращают несанкционированное вмешательство в общественных местах. Этот 33 однофазных трансформатора мощностью 1250 кВА мощностью 0,4 кВ соответствует стандартам ANSI, IEEE и требованиям энергоэффективности и может преобразовывать максимальное первичное напряжение 33 кВ в гибкое вторичное напряжение, обеспечивая превосходные возможности защиты от короткого замыкания и бесшумную работу для крупных жилых и коммерческих помещений.

Технический параметр:

Почему в этом 33 однофазном трансформаторе, монтируемом на площадке, 0,4 кВ и 1250 кВА, почему 0,4 кВ обычно используется на стороне низкого напряжения вместо других уровней напряжения?

400 В (трехфазное) / 230 В (однофазное) являются обычными уровнями напряжения в низковольтных распределительных системах стандарта IEC и широко используются в жилых, коммерческих и легких промышленных объектах. Что касается такого оборудования, как низковольтные распределительные шкафы, автоматические выключатели и кабели, то они являются проверенными и имеют высокое соотношение цены и качества на уровне 400 В. Однофазное напряжение 230 В может напрямую подавать питание на обычное освещение, розетки и бытовую технику без необходимости дополнительного снижения напряжения.

Обычно напряжение 0,4 кВ можно передавать на расстояние от 200 до 500 метров в жилом или коммерческом районе (при нормальном падении напряжения менее 5%). Мощность 1250 кВА часто используется в крупных точках нагрузки, таких как торговые центры, кампусы, медицинские центры, при этом трансформатор расположен близко к центру нагрузки. 0,4 кВ достаточно, и более высокое напряжение не требуется.

Когда три таких 33 однофазных трансформатора, монтируемых на 0,4 кВ, 1250 кВА, используются для формирования трехфазной группы (общая мощность 3750 кВА), по сравнению с использованием одного трехфазного трансформатора той же мощности. Каковы основные различия и меры предосторожности с точки зрения распределения нагрузки, заземления нейтральной точки и конфигурации защиты?

Когда три 33 однофазных трансформатора мощностью 0,4 кВ и мощностью 1250 кВА используются в трехфазной конфигурации, основное отличие от однофазного трансформатора той же мощности заключается в следующем:

Распределение нагрузки должно быть строго сбалансированным; в противном случае перегрузка на определенной фазе вызовет серьезное отклонение в нейтральной точке и не может быть компенсирована, как в трехфазном трансформаторе, за счет взаимного взаимодействия магнитных полей.

Во-первых, для заземления нейтральной точки нейтральные точки низкого напряжения трех 33 однофазных трансформаторов, 0,4 кВ, 1250 кВА, монтируемых на площадке, необходимо подключить снаружи, а затем заземлить в одной точке. В противном случае могут возникнуть циркулирующие токи и разность потенциалов земли. Напротив, нейтральные точки трехфазных трансформаторов выведены напрямую внутрь и заземляются просто и надежно.

Во-вторых, с точки зрения защиты, каждый из 33 однофазных трансформаторов, монтируемых на площадке, мощностью 0,4 кВ и мощностью 1250 кВА в однофазной группе, имеет свою высоковольтную сторону, независимо оснащенную предохранителями. В случае неисправности одной фазы две другие фазы могут продолжать подавать электроэнергию. Поэтому необходимо добавить сигнализацию об обрыве фазы, а защиту нулевой последовательности необходимо специально разработать для стороны низкого напряжения. Напротив, трехфазные трансформаторы обычно имеют единое отключение, и координация защиты проще.

В целом, группа однофазных трансформаторов, монтируемых на площадке, из 33 0,4 кВ, 1250 кВА гибко расширяется, удобна при транспортировке, но имеет сложную защиту, более высокие требования к балансировке нагрузки, а также большую общую стоимость и площадь помещения. Он подходит для поэтапного строительства или сценариев с однофазной нагрузкой в ​​качестве основной нагрузки.

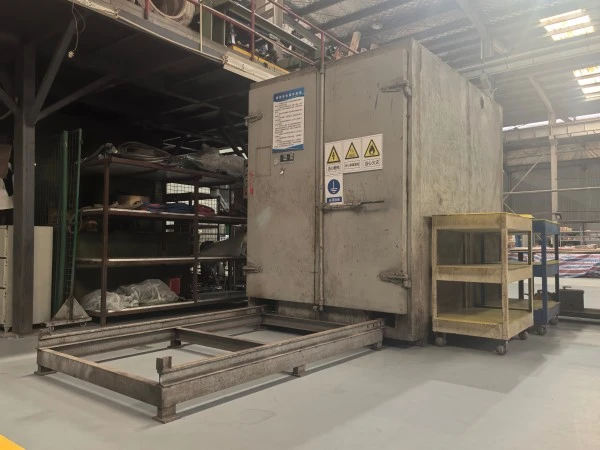

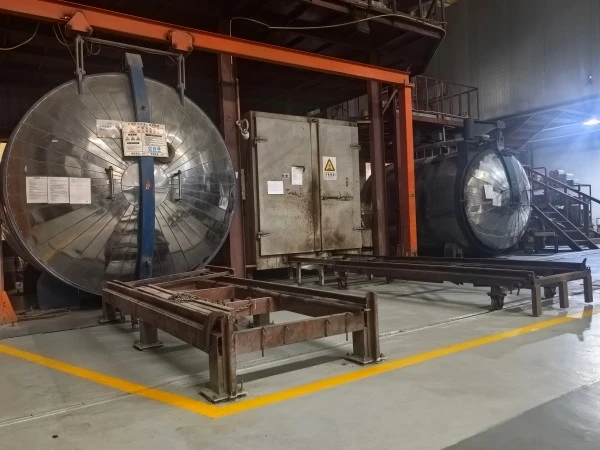

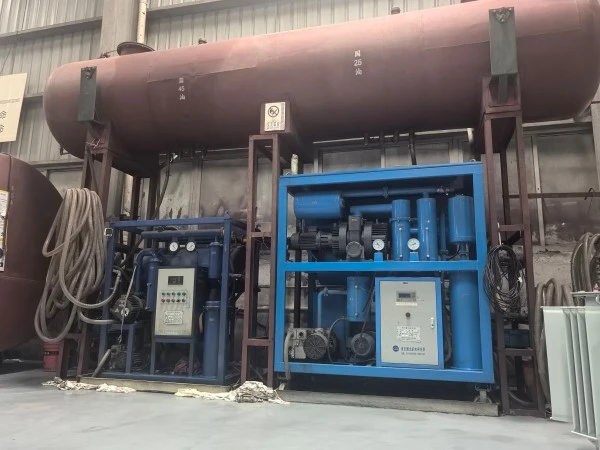

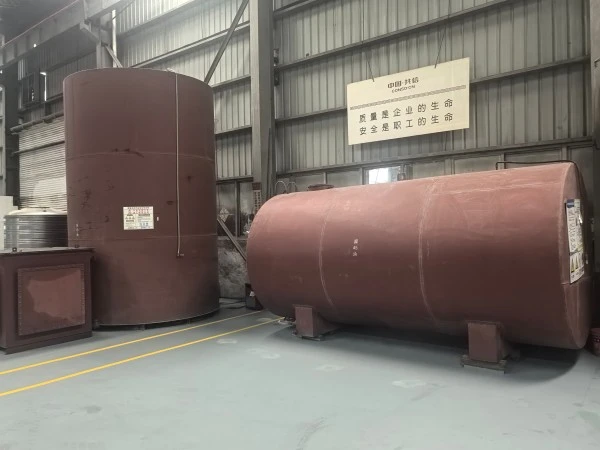

Оборудование

Деталь продукта

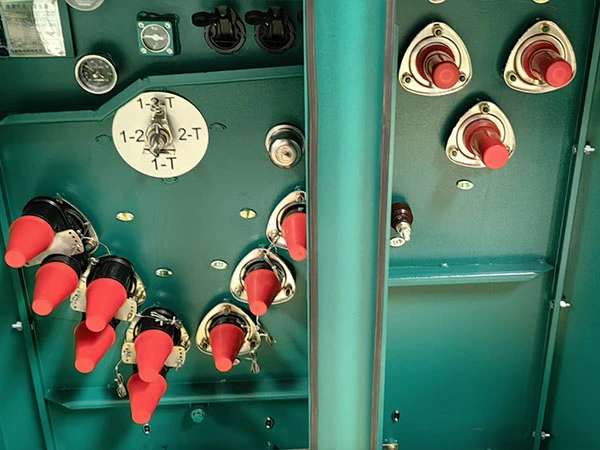

Тип кольца

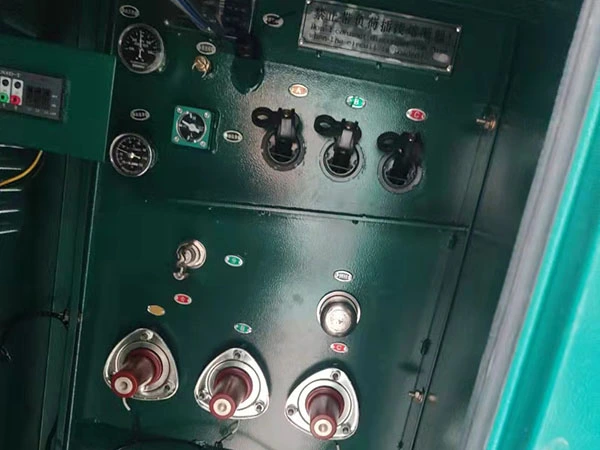

Тип терминала

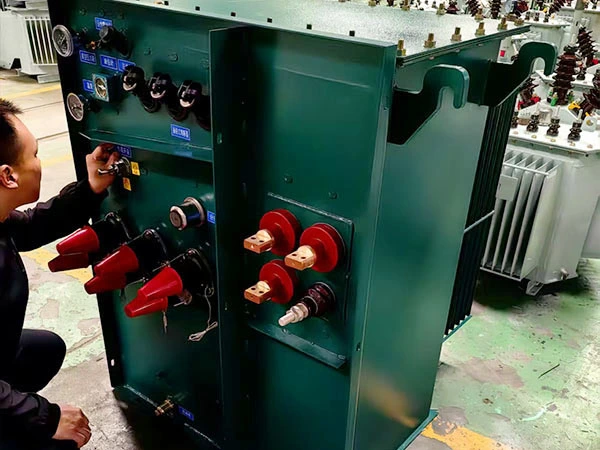

Корпус Трансформатора

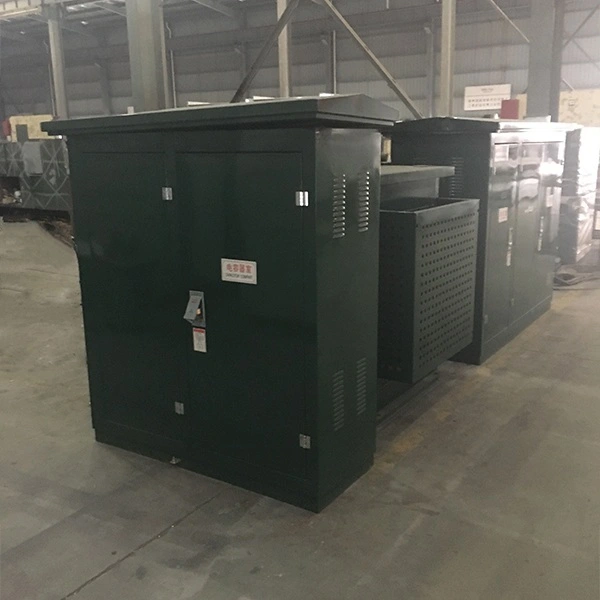

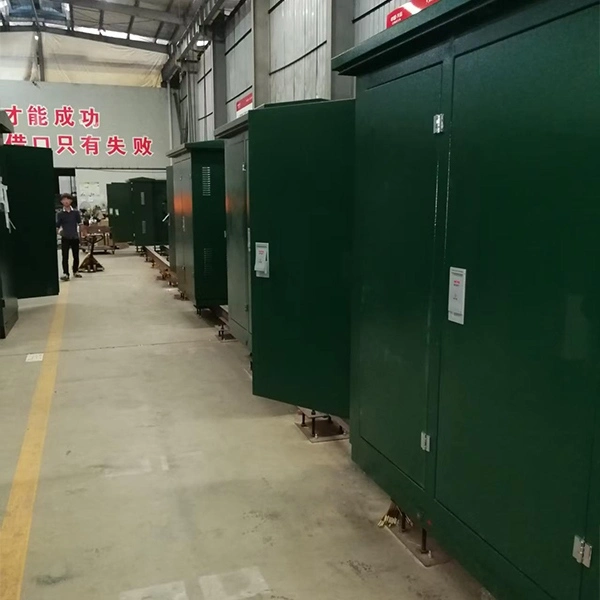

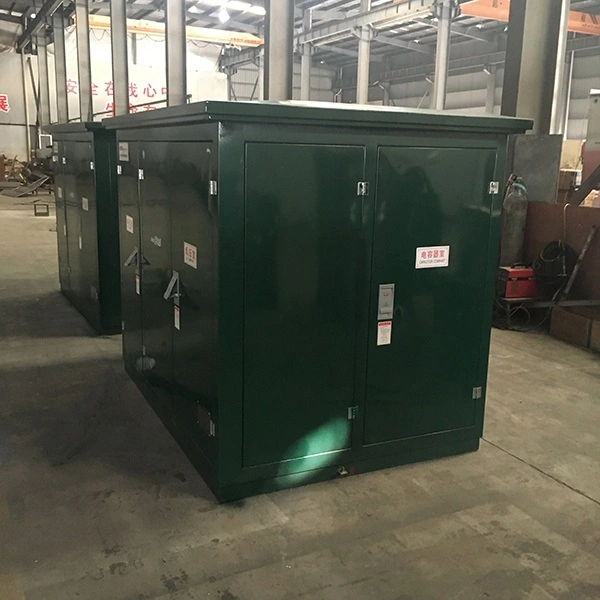

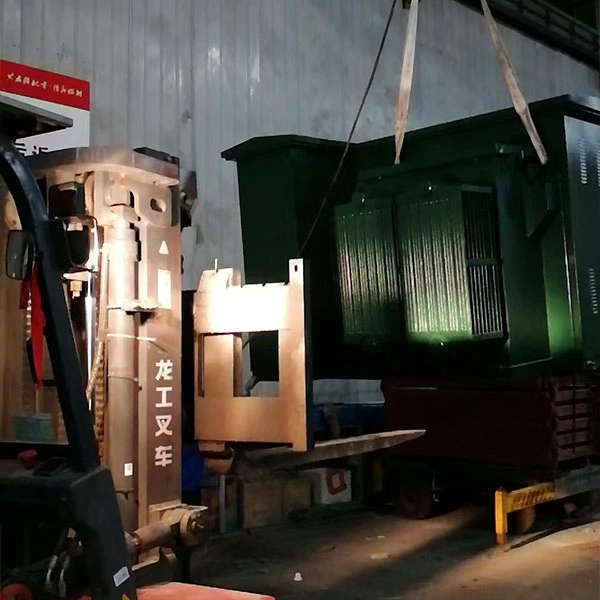

Продукт в процессе

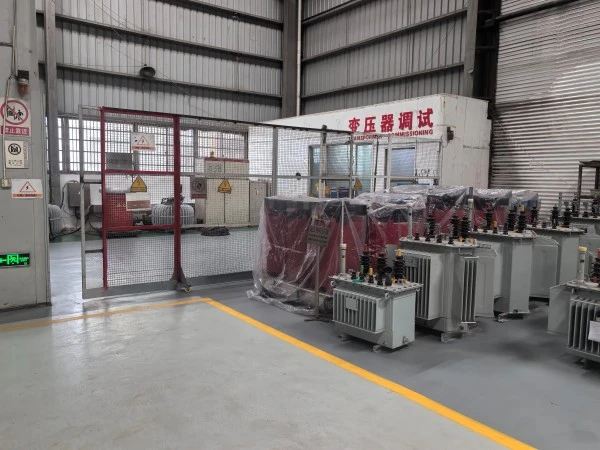

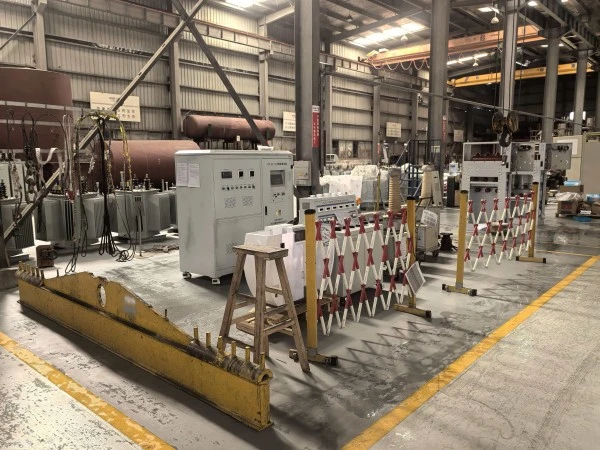

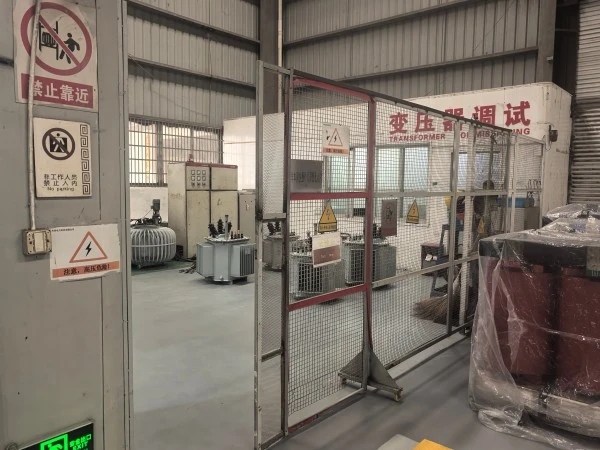

Испытательный центр

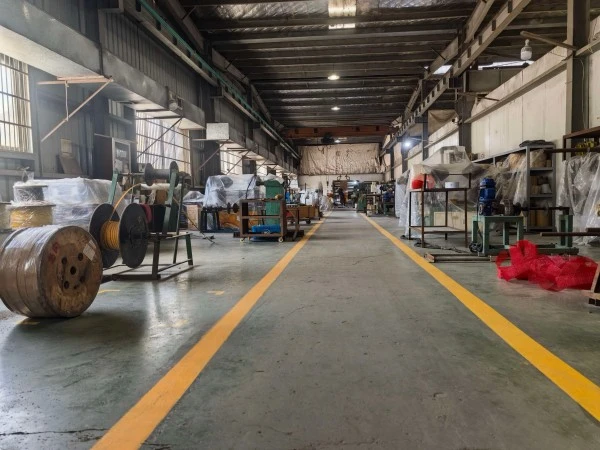

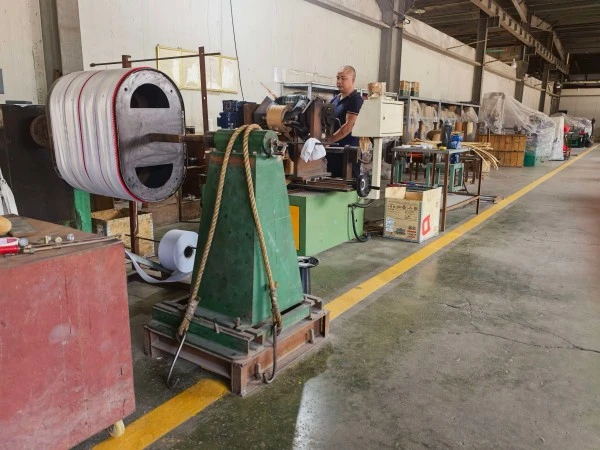

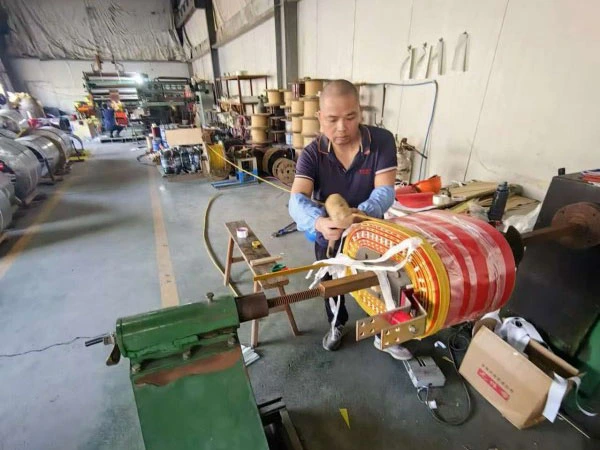

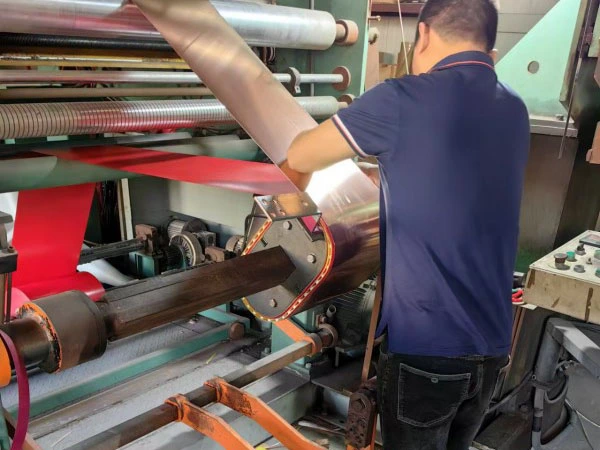

Намоточная мастерская
