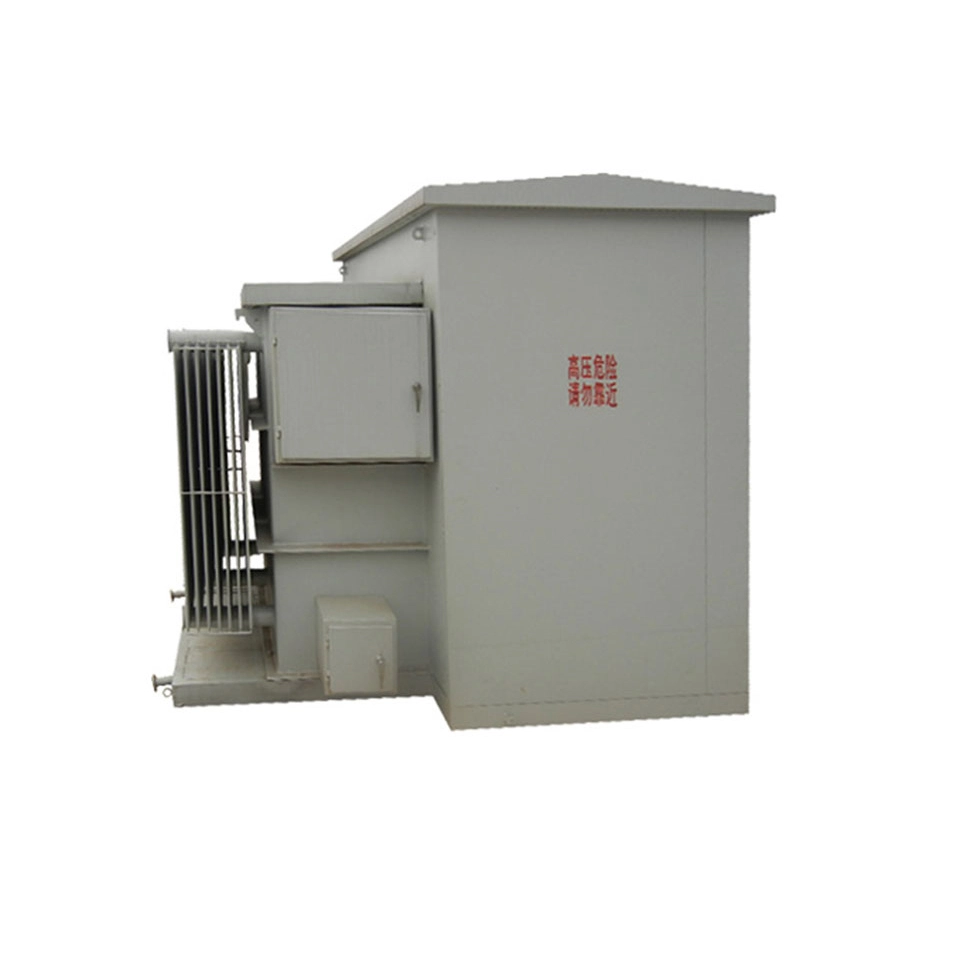

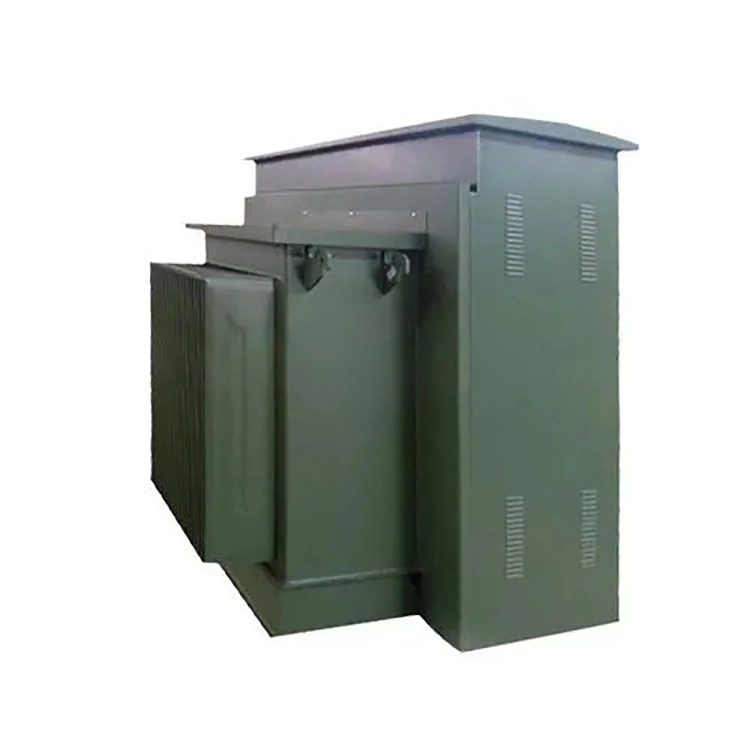

Подключение трансформатора Dyn11, монтируемого на подставке, 2000 кВА

Трансформатор Dyn11 мощностью 2000 кВА, монтируемый на площадке, представляет собой трехфазный масляный распределительный трансформатор с корпусом, монтируемым на площадке. Его можно устанавливать непосредственно на открытом воздухе и широко использовать в промышленных парках, коммерческих комплексах, городских распределительных сетях и т. д.

Основная особенность заключается в векторной группе Dyn11, сторона высокого напряжения соединена в треугольник (D), сторона низкого напряжения соединена в звезду (Y) с изолированной нейтральной точкой, а фаза напряжения на стороне низкого напряжения отстает от фазы напряжения на стороне высокого напряжения на 30°. Этот метод подключения дает уникальные преимущества при параллельной работе нескольких трансформаторов и подавлении тока нулевой последовательности.

В рабочем состоянии соединения звездой с заземлением нейтральной точки ток третьей гармоники, генерируемый нелинейными нагрузками (такими как преобразователи частоты, источники питания светодиодов, входные выпрямители ИБП), образует замкнутый контур внутри обмотки треугольником. Конкретный механизм таков: токи третьей гармоники синфазны друг с другом по времени и не могут вытекать через нейтральную линию на стороне звезды, но могут циркулировать внутри обмотки треугольника и рассеивать свою энергию в виде тепла.

Данные измерений показывают, что трансформатор мощностью 2000 кВА, установленный на панели Dyn11 может снизить уровень гармонических искажений третьей гармоники на стороне низкого напряжения примерно на 60–80 %, тем самым эффективно очищая форму сигнала напряжения на шине низкого напряжения и продлевая срок службы последующего прецизионного электронного оборудования.

Технический параметр:

Вопрос: Почему при подключении трансформатора Dyn11 мощностью 2000 кВА, установленного на площадке, особое внимание необходимо уделять методу определения непрерывности нейтральной точки и заземления вместо непосредственного следования опыту трансформаторов малой мощности?

О: Номинальный ток на стороне низкого напряжения подключенного трансформатора 2000 кВА, установленного на площадке Dyn11, приблизился к 3000 А (в качестве примера взято 400 В), что намного выше, чем у обычного оборудования малой мощности. Хотя соединение Dyn11 может изолировать ток нулевой последовательности на стороне высокого напряжения, нейтральная точка на стороне низкого напряжения должна выдерживать чрезвычайно большие несбалансированные токи. Например, при подаче питания на большое количество однофазных цепей освещения или управления ток нейтрали может достигать более 50% фазного тока.

Если в проекте слепо применяется практика использования трансформаторов мощностью менее 1000 кВА, использование более тонких нейтральных шин или использование исключительно одного заземляющего звена приведет к перегреву нейтральной точки, расплавлению соединительных клемм и даже к серьезному смещению нейтральной точки, что приведет к сгоранию большого количества однофазного оборудования.

Поэтому при размещении заказа необходимо четко указать требование: площадь сечения нулевой шины должна составлять не менее 70% от фазной линии (рекомендуется иметь такое же сечение), а также должна быть оборудована съемной пластиной заземляющей перемычки и устройством контроля перегрузки нейтральной точки. Игнорируя этот момент, трансформатор 2000 кВА, монтируемый на площадке Dyn11, может столкнуться с перегоранием нейтральной точки в течение полугода эксплуатации, в то время как плановые заводские испытания не могут выявить эту скрытую опасность.
