Маслонаполненный трансформатор на подушке 1000 кВА

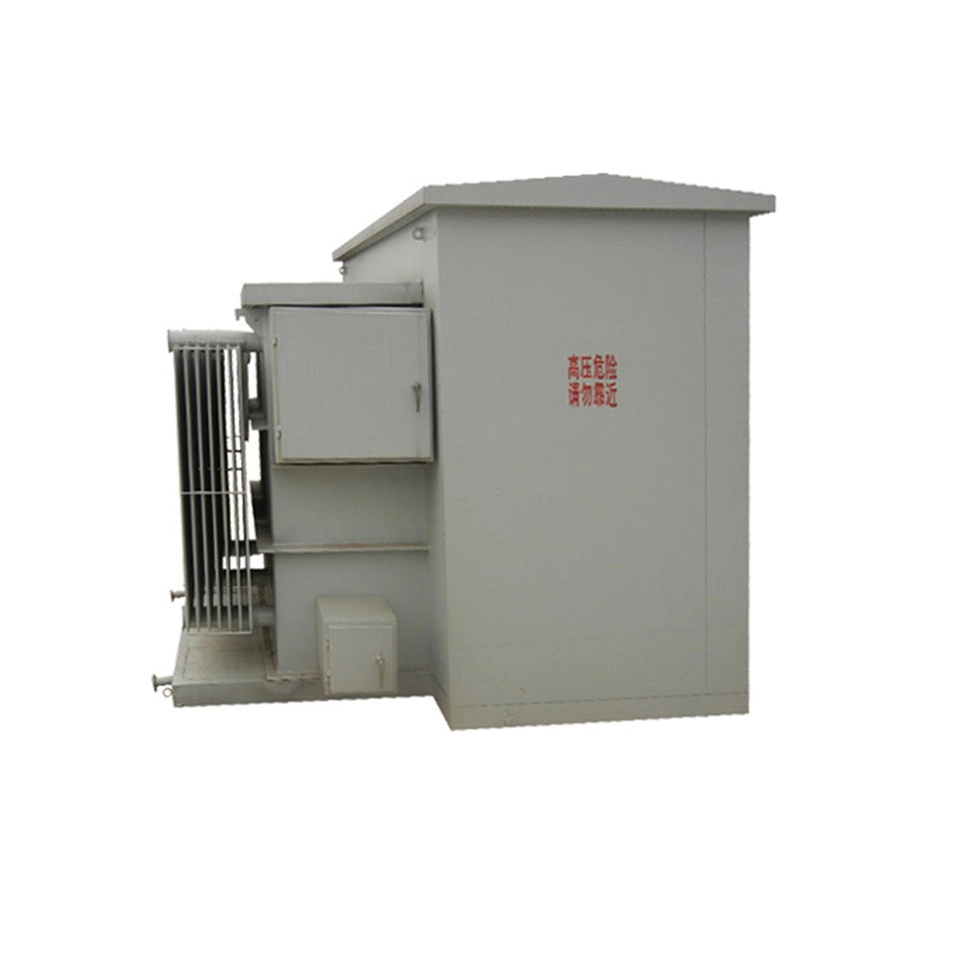

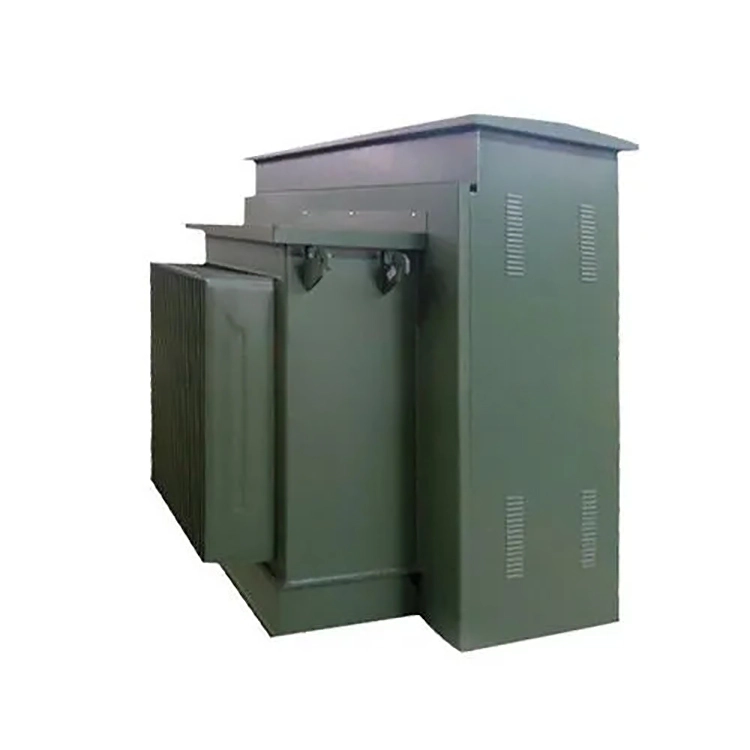

Маслонаполненный трансформатор мощностью 1000 кВА — это трехфазный распределительный трансформатор, специально разработанный для наружной наземной установки номинальной мощностью 1000 кВА. Он устанавливается непосредственно на сборный железобетонный фундамент, а не подвешивается или закапывается под землю. Железный сердечник и обмотки полностью погружены в изоляционное масло, что позволяет использовать высокую диэлектрическую прочность и теплоотводящие свойства масла для достижения электроизоляции и управления температурой.

Корпус маслонаполненного трансформатора мощностью 1000 кВА изготовлен из гофрированного масляного бака, а поверхность рассеивания тепла увеличена за счет использования гофрированных пластин, что обеспечивает охлаждение ONAN. Упругие свойства волн могут поглощать объемное расширение изоляционного масла, вызванное изменениями температуры. Его полностью герметичная структура гарантирует, что изоляционное масло не вступит в контакт с внешним воздухом, эффективно предотвращая ухудшение качества масла и старение изоляционных материалов из-за проникновения кислорода и влаги.

Вся конструкция маслонаполненного трансформатора мощностью 1000 кВА на подставке состоит из трех отдельных отсеков: помещения высокого напряжения, помещения низкого напряжения и трансформаторного помещения. Дверь помещения низкого напряжения оборудована трехточечным замком. Дверь помещения с высоким напряжением можно открыть только после открытия двери помещения с низким напряжением, чтобы предотвратить работу под напряжением на стороне высокого напряжения. Стороны высокого и низкого напряжения оснащены клеммами заземления NEMA.

С точки зрения электрической конфигурации и конфигурации защиты, этот масляналонный трансформатор мощностью 1000 кВА поддерживает различные группы соединений, такие как Dyn11, Yyn0, которые подходят для различных характеристик нагрузки. Сторона высокого напряжения имеет двойную защиту: выключатель нагрузки и предохранитель, а также оборудована клапаном сброса давления, контролем температуры и уровня масла. Он соответствует стандарту энергоэффективности Министерства энергетики США 2016 года с эффективностью ≥ 99,2% и является безопасным и надежным.

Технический параметр

Индустриальный парк намерен приобрести маслонаполненный трансформатор мощностью 1000 кВА, который будет в основном питать трехфазные асинхронные двигатели, водяные насосы и другое силовое оборудование. Трехфазная нагрузка в основном сбалансирована, но на площадке много пыли, и трансформатор должен иметь относительно низкую первоначальную стоимость приобретения. Должен ли приоритет группы соединений быть Dyn11 или Yyn0? Почему?

На основании сравнения производительности группа соединений Dyn11 должна быть предпочтительным выбором. С точки зрения способности противостоять трехфазному дисбалансу, Dyn11 позволяет току нейтральной линии достигать более 75 % фазного тока, тогда как Yyn0 обычно ограничивает его в пределах 25 %; с точки зрения подавления гармоник, треугольное соединение Dyn11 со стороны высокого напряжения может обеспечить путь циркуляции для третьей гармоники, эффективно избегая искажения формы сигнала напряжения, в то время как Yyn0 имеет относительно среднюю способность подавления; Что касается однофазного тока замыкания на землю, Dyn11 генерирует больший ток повреждения, который релейной защите легче надежно обнаружить и отреагировать, в то время как ток повреждения Yyn0 относительно меньше, что усложняет настройку защиты.

В целом, Dyn11 больше подходит для сценариев, включающих современные смешанные нагрузки, такие как светодиодное освещение, кондиционеры с регулируемой частотой и зарядные батареи, тогда как Yyn0 подходит только для трехфазных строго сбалансированных нагрузок чистой мощности и проектов, которые очень чувствительны к стоимости. Поэтому, без каких-либо особых ограничений, группе соединений маслонаполненного трансформатора мощностью 1000 кВА должен быть присвоен приоритет Dyn11.
