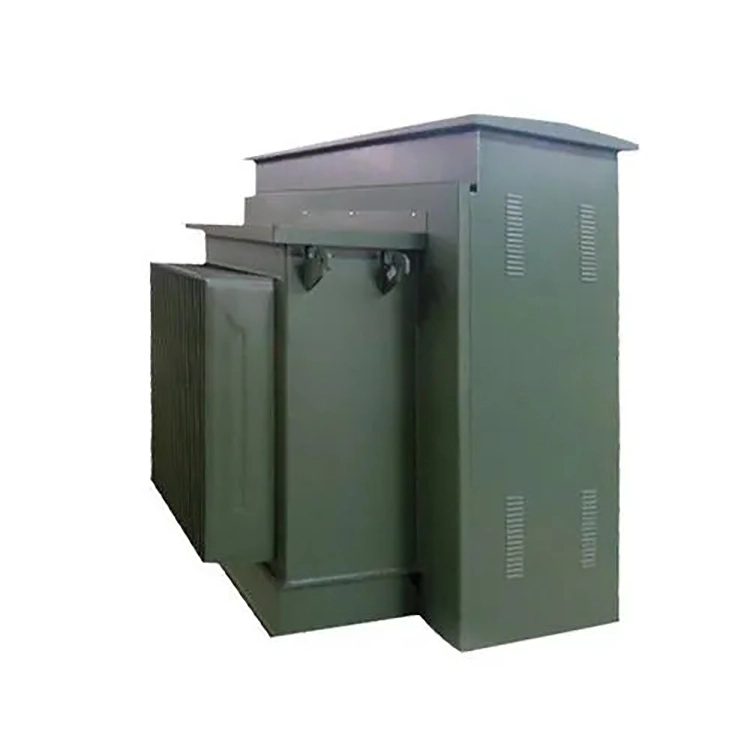

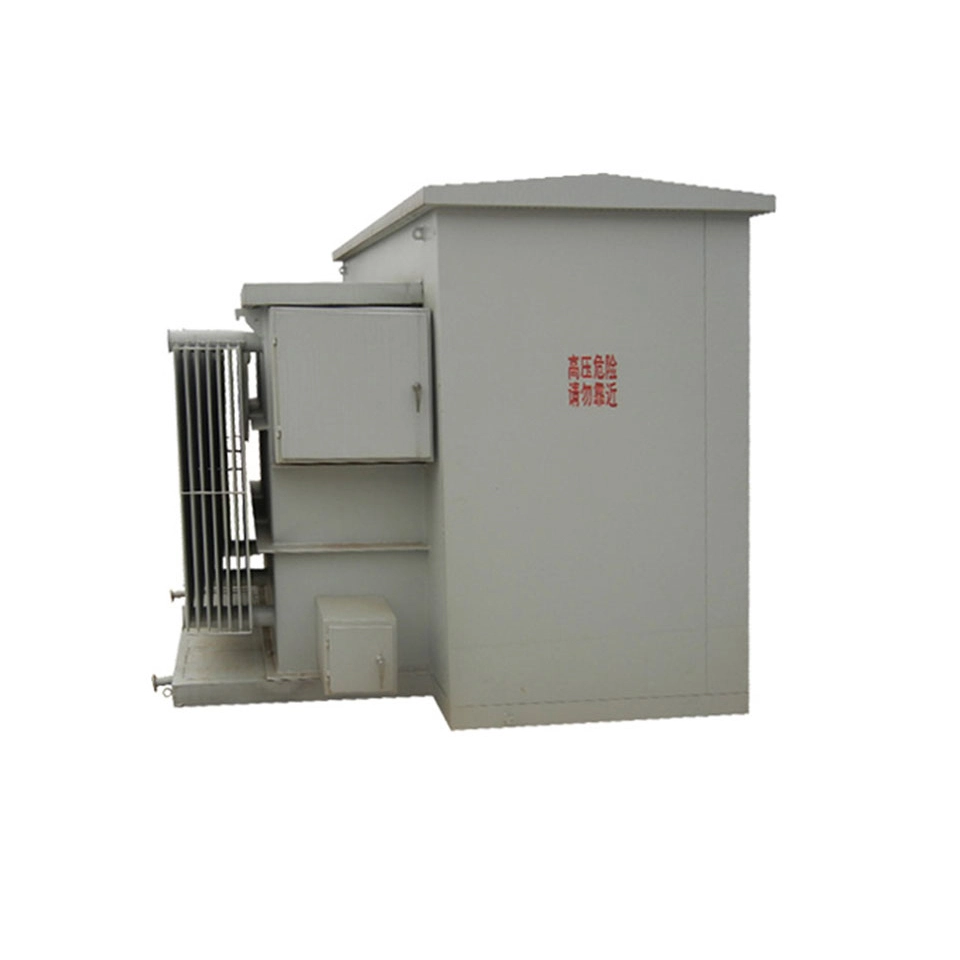

Силовой трансформатор мощностью 2,5 мВА, установленный на подушке с минеральным маслом

Минеральное масло служит изоляционной и охлаждающей средой и является наиболее традиционным и проверенным выбором изоляционной жидкости в силовых трансформаторах. Таким образом, силовой трансформатор мощностью 2,5 мВА, установленный на подушке с минеральным маслом обладает превосходными электроизоляционными характеристиками, хорошей теплопроводностью и преимуществами экономической эффективности. По сравнению с альтернативными изоляционными жидкостями, такими как натуральные эфиры, минеральное масло, хотя и имеет более низкую температуру воспламенения, обладает лучшей текучестью при низких температурах и более высокой надежностью в холодных регионах во время эксплуатации.

Подключаемый трансформатор поддерживает два типа входящей линии: первый тип — это фидер кольцевой сети, который оснащен двумя наборами первичных вводов (всего 6 для входящих и исходящих линий) и внутренним четырехпозиционным выключателем нагрузки. Он может подключать трансформатор последовательно к кольцевой сети, обеспечивая локализацию неисправностей и непрерывное техническое обслуживание. Для этой конфигурации обычно рекомендуется силовой трансформатор мощностью 2,5 мВА, установленный на подушке с минеральным маслом. Тип радиального фидера оснащен только одной первичной втулкой и обеспечивает однолинейное электропитание с более низкой стоимостью, но, соответственно, с меньшей надежностью.

Сопротивление короткого замыкания является важным параметром трансформатора, напрямую влияющим на уровень тока короткого замыкания системы и скорость регулирования напряжения. Типичное значение импеданса силового трансформатора, монтируемого на площадке, составляет от 5,0% до 7,5%, а расчетное целевое значение обычно устанавливается на уровне 5,75%. Импеданс 5,75% означает, что при трехфазном коротком замыкании на вторичной стороне ток короткого замыкания составляет примерно 1/0,0575 номинального тока, что примерно в 17,4 раза превышает номинальный ток. Если взять в качестве примера сторону низкого напряжения 400 В, то номинальный ток составляет примерно 3608 А, а ток короткого замыкания составляет примерно 62,8 кА, что находится в пределах диапазона, который может выдержать распределительное устройство среднего напряжения.

При полной нагрузке падение напряжения составляет примерно 5,75%, что приемлемо для общепромышленных нагрузок. В соответствии со стандартом IEC 60076 силовой трансформатор мощностью 2,5 мВА, монтируемый на подушке с минеральным маслом имеет способность к короткому замыканию выдерживать тепловые воздействия и эффекты динамической стабильности.

Технический параметр:

Вопрос: Почему для силового трансформатора мощностью 2,5 мВА, установленного на подушке с минеральным маслом, все еще необходимо обращать внимание на его потери при холостом ходе, когда он работает при небольшой нагрузке или в условиях отсутствия нагрузки в течение длительного времени?

Ответ: Поскольку потери на холостом ходу в основном состоят из двух частей: Во-первых, потери на гистерезис: потери энергии, возникающие при многократном намагничивании железного сердечника в переменном магнитном поле. Во-вторых, потери на вихревые токи: потери тепла, вызванные циркулирующим током, индуцированным в железном сердечнике переменным магнитным полем.

Даже если вторичная сторона силового трансформатора полностью разомкнута или находится в ненагруженном состоянии, его первичная сторона все равно потребляет постоянную величину потерь без нагрузки. А потери на холостом ходу приводят к измеримым и постоянно накапливающимся счетам за электроэнергию. Для сценариев с наработкой более 3000 часов при выборе модели приоритет следует отдавать моделям с меньшими потерями холостого хода (например, использованием листов кремнистой стали с высокой магнитной проводимостью или сердечников из аморфного сплава). Даже если первоначальная стоимость закупок увеличится на 15–20 %, разницу можно компенсировать за счет экономии затрат на электроэнергию в течение двух лет.
