ВыборВоздушный выключатель ACBРечь идет не только о сопоставлении текущих рейтингов. Для инженеров, производителей панелей, владельцев заводов, подрядчиков проектов и групп закупок настоящей проблемой является выбор выключателя, который может защитить оборудование, сократить время простоя, соответствовать конструкции распределительного устройства, поддерживать будущее расширение нагрузки и оставаться надежным после многих лет эксплуатации. В этой статье объясняется, как работает автоматический выключатель с воздушным выключателем, где он обычно используется, какие характеристики наиболее важны и как покупатели могут избежать дорогостоящих ошибок при выборе. В нем также представлены практические рекомендации по покупке для работы сВэньчжоуская компания электротехнического оборудования Xifa, Ltd.при поиске решений ACB для промышленных и коммерческих энергосистем.
Оглавление
В системе распределения электроэнергии низкого напряжения главный выключатель часто рассматривается как один элемент в списке закупок. Это рискованный взгляд на это. Воздушный автоматический выключатель ACB обычно устанавливается в критической точке системы, например, на входной панели, главном распределительном шкафу, выходной панели генератора, вторичной стороне трансформатора или большой фидерной цепи. Если он не сработает должным образом, результатом может быть не небольшая электрическая неисправность. Это может быть остановка производства, повреждение оборудования, риск пожара или дорогостоящее аварийное обслуживание.
Многие покупатели ищут автоматический выключатель только по номиналу тока, например 630А, 1000А, 1600А, 2000А или 3200А. Текущий рейтинг, конечно, имеет значение, но это еще не все. Выключатель также должен соответствовать уровню короткого замыкания места установки, требованиям защиты нагрузки, конструкции распределительного устройства, рабочей среде и плану технического обслуживания объекта.
Хороший воздушный автоматический выключатель дает электрической системе контролируемый способ отключения аномального тока. Он защищает кабели, шины, трансформаторы, генераторы, двигатели и последующее оборудование. Что еще более важно, это придает уверенности командам технического обслуживания. Когда система построена на выключателе со стабильным механическим действием, точным срабатыванием и четкими настройками защиты, управление всем распределительным помещением становится проще.
Реальный вопрос о покупке заключается не просто в том, «Сколько стоит прерыватель?» Лучше задать вопрос: «Будет ли этот автоматический выключатель правильно защищать мою систему, если неисправность произойдет в самый неподходящий момент?»
Воздушный автоматический выключатель ACB — это устройство переключения и защиты низкого напряжения, в котором в качестве среды для гашения дуги используется воздух. Когда контакты размыкаются во время прерывания замыкания, образуется электрическая дуга. Прерыватель направляет и охлаждает дугу через дугогасительные камеры до тех пор, пока ток не будет безопасно прерван. Такая конструкция делает автоматические выключатели пригодными для сильноточных приложений с низким напряжением, где важны надежность, ремонтопригодность и регулируемая защита.
При практическом использовании воздушный автоматический выключатель может выполнять несколько важных функций. Он может вручную или электрически включать и выключать цепь. Он может автоматически отключаться при возникновении условий перегрузки, короткого замыкания, пониженного напряжения или замыкания на землю, в зависимости от конфигурации расцепителя. Во многих современных электрических системах интеллектуальные расцепители также поддерживают измерения, передачу данных, регистрацию неисправностей и настраиваемые кривые защиты.
По сравнению с выключателями меньшего размера, автоматический выключатель часто выбирают для основного уровня распределения мощности, поскольку он может выдерживать более высокие токи корпуса и более строгие требования к отключению при замыкании. Кроме того, их легче проверять и обслуживать в больших электрических шкафах, особенно при использовании выдвижной конструкции. Для предприятий, которые не могут позволить себе длительные простои, такая ремонтопригодность является немаловажным преимуществом.
Покупатели редко испытывают трудности, потому что не могут найти ACB с воздушным выключателем. Им приходится бороться, потому что слишком многие модели на бумаге выглядят одинаково. На первый взгляд низкая цена может показаться привлекательной, но неправильный выбор может привести к несоответствию, задержке установки, перегреву, нежелательным отключениям, плохой селективности или затруднению послепродажного обслуживания.
Для производителей панелей совместимость размеров часто является серьезной проблемой. Выключатель, не соответствующий конструкции шкафа, может повлиять на расположение шин, открытие двери, положение рукоятки управления и пространство для обслуживания. Для заводских пользователей наибольшую озабоченность обычно вызывает стабильная работа. Им нужен выключатель, который срабатывает, когда это необходимо, остается включенным, когда система исправна, и может обслуживаться без ненужных простоев.
Для подрядчиков также важны скорость доставки и документация. Перед отправкой проекта могут потребоваться фотографии продукта, чертежи, электрические схемы, протоколы испытаний, сертификаты, данные паспортной таблички и информация об упаковке. Если поставщик не сможет четко ответить, график проекта может пострадать.
| Беспокойство покупателя | Почему это важно | Что необходимо подтвердить перед заказом |
|---|---|---|
| Текущее несоответствие рейтинга | Выключатель меньшего размера может перегреваться или слишком часто срабатывать, а выключатель слишком большого размера может снизить точность защиты. | Номинальный ток, типоразмер, тип нагрузки, возможность расширения в будущем. |
| Недостаточная отключающая способность | Автоматический выключатель не может безопасно отключить высокий ток повреждения в точке установки. | Icu, Ics, расчет короткого замыкания на месте, мощность трансформатора. |
| Неправильная структура установки | Выключатель может не подходить к распределительному устройству или быть неудобным в обслуживании. | Стационарного или выкатного типа, размеры, вырез в панели, шинное соединение. |
| Неточная настройка защиты. | Плохая координация может привести к ненужным отключениям или невозможности изолировать правильную зону неисправности. | Тип расцепителя, долговременная задержка, кратковременная задержка, мгновенные настройки и настройки замыкания на землю. |
| Слабая техническая поддержка | Покупатели могут столкнуться с задержками во время установки, тестирования или ввода в эксплуатацию. | Скорость ответа поставщика, чертежи, руководства, поддержка проводки, послепродажное обслуживание. |
Выбор профессионального воздушного автоматического выключателя ACB начинается с электрической системы, а не со страницы каталога. Прежде чем подтвердить модель, покупатели должны собрать основную информацию о проекте, включая номинальное напряжение, номинальный ток, частоту, количество полюсов, уровень короткого замыкания, тип шкафа, метод работы, требования к защите и потребности в связи.
Номинальный ток обычно является первым параметром, который упоминают покупатели. Однако номинальная эксплуатационная отключающая способность при коротком замыкании не менее важна. Выключатель с высокой предельной отключающей способностью, но с более низкой эксплуатационной отключающей способностью, возможно, не лучший выбор для требовательных промышленных систем. При критических нагрузках покупатели должны обращать внимание на значения Icu и Ics.
Отдельного внимания заслуживает расцепитель. Базового блока защиты может быть достаточно для простой распределительной панели, тогда как современному заводу, центру обработки данных, коммерческому зданию или проекту возобновляемой энергетики могут потребоваться более продвинутые функции защиты и мониторинга. Регулируемые настройки могут помочь улучшить избирательность между вышестоящими и нижестоящими устройствами.
Практический совет для групп по закупкам: при запросе предложения отправьте поставщику чертеж панели, напряжение системы, номинальный ток, количество полюсов, требуемую отключающую способность, тип установки и список аксессуаров. Это уменьшает обратную связь и позволяет избежать ошибок модели.
Покупатели часто сравнивают ACB с MCCB и VCB. Разница не в том, какой из них лучше. Это зависит от уровня напряжения, диапазона тока, места установки, требований к защите, ожидаемого технического обслуживания и бюджета.

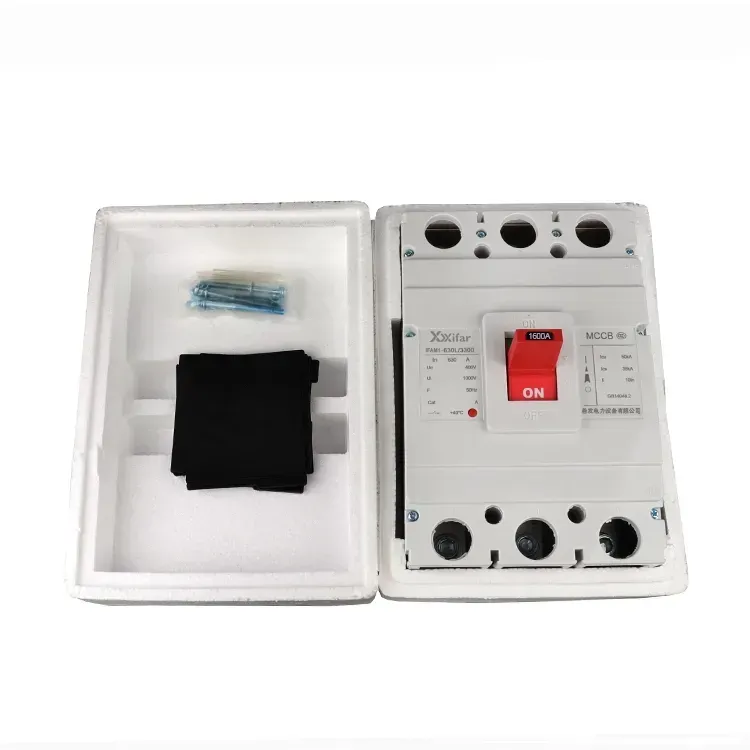

Автоматический выключатель в литом корпусе широко используется в низкоточных фидерных цепях, машинных панелях и компактных распределительных устройствах. Он экономичен, компактен и прост в установке. Однако, когда ток системы становится выше и требования к защите становятся более продвинутыми, автоматический выключатель с воздушным выключателем становится более подходящим.
Вакуумный выключатель обычно используется в системах среднего напряжения. Гашение дуги происходит внутри вакуумного прерывателя, который отличается от конструкции воздушной дугогасительной камеры автоматического выключателя. Проще говоря, автоматические выключатели обычно выбираются для основного распределения низкого напряжения, а VCB — для распределения среднего напряжения.
| Тип выключателя | Общий уровень напряжения | Типичное использование | Основное преимущество |
|---|---|---|---|
| Воздушный выключатель ACB | Распределение мощности низкого напряжения | Главная входная панель, большой фидер, выход генератора, вторичная сторона трансформатора | Высокая токовая нагрузка, регулируемая защита, удобное обслуживание, интеллектуальные опции. |
| Автоматический выключатель в литом корпусе MCCB | Распределение низкого напряжения | Ответвительные цепи, фидеры меньшего размера, машинные панели | Компактный размер, экономичная стоимость, простота установки. |
| Вакуумный выключатель VCB | Распределение среднего напряжения | Подстанции, распределительные устройства среднего напряжения, промышленные электросети | Сильное гашение дуги в вакууме, подходит для прерывания среднего напряжения. |
Воздушный автоматический выключатель ACB часто используется там, где распределение электроэнергии низкого напряжения требует надежной защиты и надежного переключения. Он появляется на промышленных предприятиях, в коммерческих зданиях, центрах обработки данных, распределительных помещениях, больницах, аэропортах, объектах железнодорожного транспорта, водоочистных сооружениях, горнодобывающих проектах и системах возобновляемых источников энергии.
На производственных предприятиях ACB может защищать главную входную линию цеха. В коммерческом здании он может служить главным выключателем в распределительном щите низкого напряжения. В центрах обработки данных это может помочь защитить критически важные пути электропитания, где простои обходятся чрезвычайно дорого. На станциях возобновляемой энергии автоматические выключатели могут использоваться в распределительных шкафах низкого напряжения, соединенных с трансформаторами, инверторами или вспомогательными системами.
Общая точка всех этих приложений проста: системе необходимо надежное устройство на позиции защиты ключа. Когда электрическая нагрузка велика, ток короткого замыкания серьезен, а рабочая среда не допускает повторяющихся сбоев, правильно выбранный автоматический выключатель воздушного выключателя становится необходимой инвестицией, а не дополнительным компонентом.
Надежный поставщик должен делать больше, чем просто продавать автоматический выключатель. Поставщик должен понимать условия работы, лежащие в основе заказа. Для покупателей, не являющихся специалистами в области электротехники, это имеет еще большее значение. Четкая техническая связь может предотвратить неправильный выбор модели до начала производства.
Компания Wenzhou Xifa Electrical Equipment Co., Ltd. поставляет электротехническую продукцию для систем распределения электроэнергии, в том числе решения с воздушными автоматическими выключателями для систем низкого напряжения. Для покупателей ценность заключается не только в самом продукте, но и в рекомендации модели, производственных возможностях, возможностях индивидуальной настройки, заводских испытаниях и коммуникационной поддержке до и после доставки.
Оценивая поставщика, покупатели должны задавать практические вопросы. Может ли поставщик предоставить технические чертежи? Могут ли они порекомендовать правильный номинальный ток и отключающую способность на основе информации о проекте? Могут ли они поддерживать конструкции фиксированного и выдвижного типа? Могут ли они предоставить такие аксессуары, как моторные приводы, независимые расцепители, расцепители минимального напряжения, вспомогательные контакты и интеллектуальные расцепители? Могут ли они быстро ответить, если у установщика возникнут вопросы?
| Точка оценки поставщика | На что следует обращать внимание покупателю |
|---|---|
| Ассортимент продукции | Несколько номинальных токов, вариантов полюсов, режимов работы и конфигураций аксессуаров. |
| Техническая поддержка | Четкое общение по выбору, чертежам, электромонтажу, установке и вводу в эксплуатацию. |
| Контроль качества | Регулярный заводской осмотр, проверка механической работы, проверка изоляции и проверка характеристик отключения. |
| Возможность настройки | Поддержка требований конкретного проекта, подбора шкафов, аксессуаров и упаковки. |
| Координация доставки | Разумное время выполнения заказа, экспортная упаковка, отгрузочные документы и оперативное обновление заказов. |
Даже высококачественный воздушный автоматический выключатель требует правильной установки и периодической проверки. Средства электрозащиты работают при механических, термических и электрических нагрузках. Пыль, влага, ослабленные соединения, стареющая смазка, износ контактов и плохие условия эксплуатации могут снизить долгосрочную надежность.
План технического обслуживания не должен быть сложным, но он должен быть последовательным. Операторы должны содержать распределительное устройство в чистоте и сухости, проверять отсутствие аномального нагрева, проверять герметичность соединений, проверять рабочий механизм и просматривать записи отключений, если таковые имеются. Для выкатных выключателей выдвижной механизм должен эксплуатироваться правильно во избежание механических повреждений.
Во многих случаях отказ выключателя не происходит внезапно. Имеются предупреждающие знаки, такие как необычный шум, запах гари, видимое изменение цвета, неустойчивое закрывание, частые неприятные срабатывания или аномальное повышение температуры на клеммах. Игнорирование этих признаков может превратить вполне решаемую проблему технического обслуживания в серьезную электрическую аварию.
Основная цель воздушного автоматического выключателя ACB — защитить системы распределения электроэнергии низкого напряжения от перегрузки, короткого замыкания, замыкания на землю и других аномальных электрических условий. Это также позволяет операторам безопасно переключать большие цепи во время нормальной работы или технического обслуживания.
Воздушный автоматический выключатель ACB в основном используется в распределительных системах низкого напряжения. Для приложений среднего напряжения обычно более подходящим выбором является вакуумный выключатель VCB. Покупатели должны подтвердить напряжение системы, прежде чем выбирать тип выключателя.
Выключатели фиксированного типа зачастую более компактны и экономичны. Выключатели выкатного типа легче проверять, заменять и обслуживать без необходимости капитальной разборки шкафа. Для важных энергетических систем, где скорость обслуживания имеет значение, часто предпочтительнее выдвижной тип.
Если система требует регулируемой защиты, отображения тока, регистрации неисправностей, связи или лучшей координации с другими защитными устройствами, интеллектуальный расцепитель является практичным выбором. Для более простых систем может быть достаточно базового расцепителя.
Номинальный ток следует выбирать в соответствии с фактическим током нагрузки, мощностью трансформатора, размером кабеля, температурными условиями и планом будущего расширения. Его не следует выбирать только путем угадывания или копирования старого номера модели.
Отключающая способность показывает, может ли выключатель безопасно отключить высокий ток короткого замыкания. Если выбранный автоматический выключатель имеет недостаточную отключающую способность, он может выйти из строя во время серьезной неисправности. Это один из наиболее важных параметров безопасности при выборе автоматического выключателя.
Да. В зависимости от потребностей проекта покупатели могут запросить различные номиналы тока, количество полюсов, режимы работы, конструкции установки, расцепители, аксессуары и требования к упаковке. Лучше всего предоставить подробную информацию о проекте до предложения.
Вы должны предоставить номинальное напряжение, номинальный ток, количество полюсов, отключающую способность, тип установки, режим работы, требования к расцепителю, список аксессуаров, количество, назначение проекта и любые чертежи шкафа, если таковые имеются. Это помогает поставщику более точно рекомендовать правильный автоматический выключатель воздушного выключателя.
Выбор воздушного автоматического выключателя ACB — это решение, которое влияет на безопасность системы, эффективность обслуживания и долгосрочные эксплуатационные расходы. Хорошо подобранный автоматический выключатель помогает защитить ценное оборудование, сократить время незапланированных простоев и придать вашей команде электриков больше уверенности при управлении критически важными системами распределения.
Если вы планируете проект распределения низкого напряжения, модернизацию распределительного устройства, поиск автоматических выключателей для сборки панелей или сравнение моделей для промышленного объекта, компания Wenzhou Xifa Electrical Equipment Co., Ltd. может помочь вам рассмотреть ключевые моменты выбора и предоставить подходящие варианты продуктов в зависимости от вашего применения.
Для выбора модели, технических подробностей, поддержки расценок или индивидуальных требований к воздушному выключателю ACB обращайтесьсвязаться с намисегодня и поделитесь спецификациями вашего проекта. Наша команда поможет вам найти практичное, безопасное и экономичное решение для вашей системы распределения электроэнергии.
