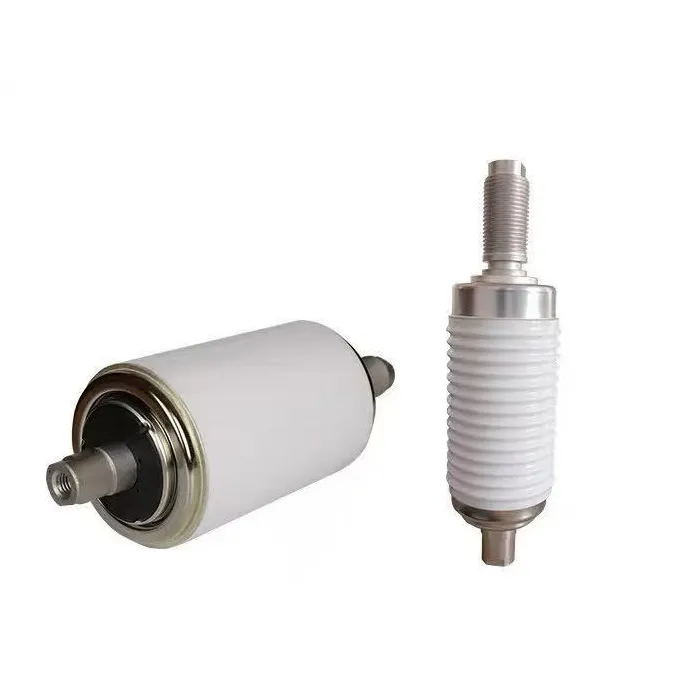

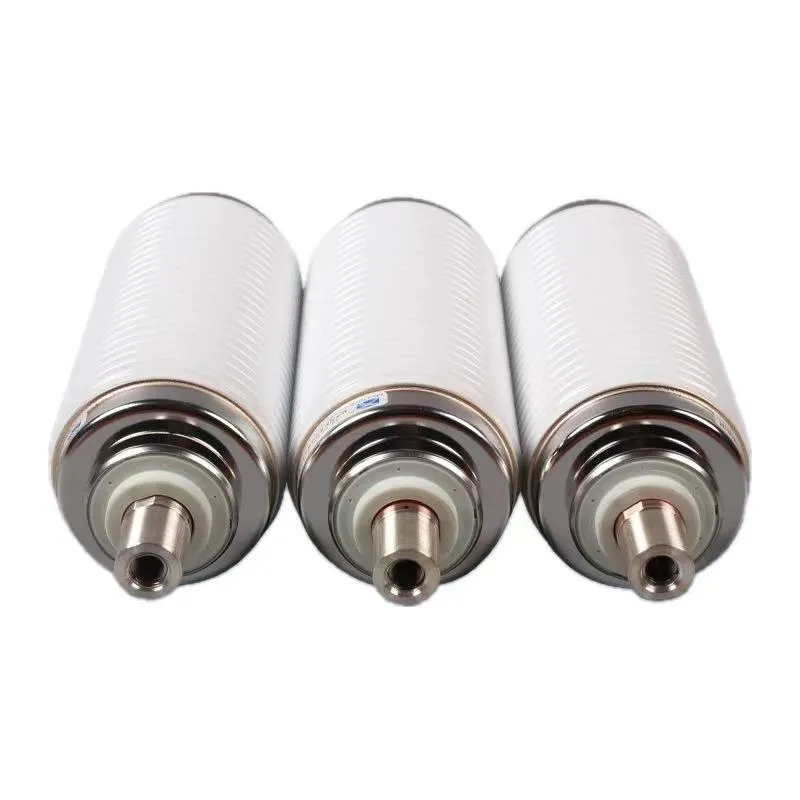

Прерыватель вакуумного баллона 11кв 25ка Vcb

Вакуумный бутылочный прерыватель 11 кВ 25ка vcb является основным компонентом гашения дуги в вакуумных выключателях среднего напряжения, широко используемых в системах распределения электроэнергии 11 кВ. Он имеет полностью герметичный керамический корпус с контактами из сплава CuCr50 и дугогасящую среду с высоким вакуумом (≤5×10⁻⁴ Па), отличается компактной конструкцией, малым весом и отличными изоляционными характеристиками. Номинальный ток отключения при коротком замыкании составляет 25 кА, номинальный ток находится в диапазоне от 630 А до 2000 А, а механический срок службы составляет более 10 000 операций, соответствует стандартам IEC 62271-100, подходит для закрытых распределительных устройств в промышленных и распределительных сетях.

Принцип работы вакуумного бутылочного прерывателя 11кв 25ка vcb основан на гашении вакуумной дуги: при замыкании подвижный контакт приводится в действие приводным механизмом, контактируя со статическим контактом, образуя путь тока. При размыкании контакты размыкаются, образуя дугу, которая быстро охлаждается и гасится из-за низкой плотности частиц в вакууме с мгновенным восстановлением диэлектрической прочности. Во время работы система защиты поглощает энергию дуги, предотвращая осаждение паров металла, а сильфон из нержавеющей стали обеспечивает герметичность при движении контактов, обеспечивая стабильную и надежную работу системы питания.

Преимущества:

Высокая отключающая способность: надежно прерывает ток короткого замыкания силой 25 кА, соответствует стандартам IEC 62271-100.

Быстро и стабильно: дуга гаснет за миллисекунды; отсутствие повторного зажигания; Скорость восстановления диэлектрика не имеет себе равных.

Длительный срок службы и низкие эксплуатационные расходы: контакты CuCr мало изнашиваются; механическая долговечность ≥10 000 операций; практически не требует обслуживания.

Безопасно и экологично: нет нефти/газа; отсутствие риска взрыва/пожара; дуга не загорается; низкий уровень шума и отсутствие загрязнения.

Компактность и надежность: малый размер, легкий вес, высокая адаптируемость к закрытым распределительным устройствам; стабильная работа в суровых условиях.

Часто задаваемые вопросы

Вопрос: Как установить и обслуживать вакуумный бутылочный прерыватель 11кв 25ка vcb?

О: Во-первых, установите вертикально в VCB и обеспечьте концентричность рабочего механизма.

Во-вторых, избегайте механических ударов и сохраняйте чистоту/сухость во время установки.

Наконец, внутреннее обслуживание не требуется; замените, когда износ контактов превысит предел (≤3 мм).

Регулярно проверяйте изоляцию и герметичность; следуйте циклам испытаний производителя.

Вопрос: Совместимо ли оно с системами питания 12 кВ?

О: Да, он полностью совместим. Номинальное напряжение составляет 11 кВ, что соответствует требованиям системы распределения электроэнергии 12 кВ и соответствует реальным потребностям большинства сценариев среднего напряжения.

Вопрос: Какой контактный материал используется и каковы его преимущества?

A: В нем используются контакты из сплава CuCr50, которые обладают преимуществами низкого износа, высокой дугоустойчивости и длительного срока службы, обеспечивая стабильные характеристики отключения даже при токе короткого замыкания 25 кА.

Упаковка и доставка продукции:
