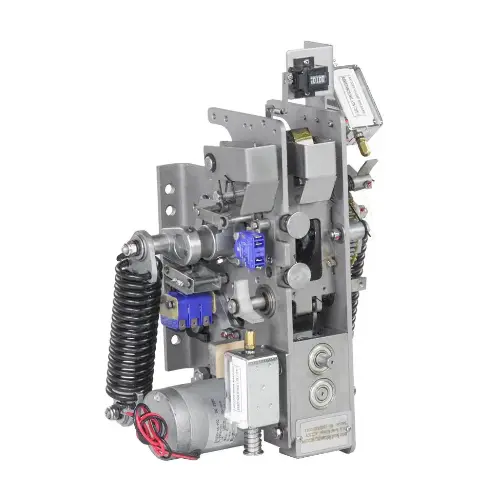

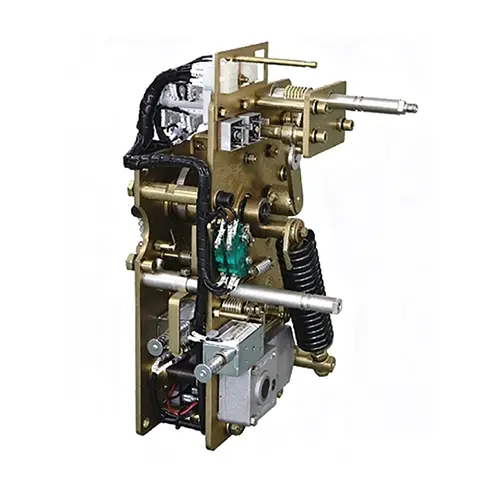

Основной принцип действия пружинного рабочего механизма вакуумного выключателя заключается в накоплении, удержании и освобождении энергии пружины для обеспечения быстрого и надежного переключения.
Накопление энергии: двигатель сжимает/растягивает закрывающую пружину с помощью шестерен и кулачков, преобразуя электричество в упругий потенциал; концевые выключатели останавливают двигатель после полной зарядки.
Сохранение энергии: собачки/храповые механизмы фиксируют пружину в режиме ожидания, готовую к активации.
Высвобождение энергии: по команде замок разблокируется, и энергия пружины заставляет контакты замыкаться (подключать цепь) или размыкаться (гасить дугу и отключать питание).
| Параметры | Единицы | Технические параметры |
| Закрытие выходной энергии | J | 85-120 |
| Угол выхода механизма закрытия и открытия | o | 42-46 |
| Логарифм контактов вспомогательного переключателя | 一 | 6К6Б |
| Логарифм контактов переключателя хода | 一 | 2К2Б |
| Время зарядки двигателя | S | <10 |
| Обработанный заряженный момент | Н·м | <20 |
| Мощность двигателя | W | 40 (220 В переменного/постоянного тока/110 В) |
| Сопротивление замыкающего электрического магнита (постоянный ток) | Ω | 130(220В)/33(110В) |
| Сопротивление замыкающего электрического магнита (переменный ток) | Ω | 56(220В)/10,3(110В) |
| Сопротивление электрического магнита открытия (постоянный ток) | Ω | 105(220В)/33(110В) |
| Сопротивление электрического магнита открытия (AC) | Ω | 39(220В)/10,3(110В) |
| Выносливость механизма | Ц | 10000 |
1. Быстро и надежно: накопление энергии с приводом от двигателя завершается менее чем за 10 с, с мгновенным высвобождением энергии, обеспечивающим точное и быстрое переключение (время открытия <30 мс).
2. Двойная работа: поддерживает как электрическое, так и ручное накопление/приведение энергии, гарантируя работу даже при перебоях в подаче электроэнергии.
3. Длительный срок службы: прочная механическая конструкция обеспечивает более 10 000 операций со стабильной производительностью при коротком замыкании.
4.Безопасность и стабильность: механизмы блокировки предотвращают случайное разблокирование, а скоординированное механическое и электрическое управление гарантирует отсутствие ошибок в работе.
5. Низкие эксплуатационные расходы: модульная конструкция упрощает замену деталей, сокращая время простоя и эксплуатационные расходы.
● Перед установкой проверьте внешний вид и детали на наличие повреждений, а также убедитесь, что модель и параметры соответствуют.
● Прочно установите механизм на корпус выключателя в соответствии со сборочным чертежом, обеспечив соосность и герметичность соединения.
● Правильно отрегулируйте шатун, ход и предельное положение, чтобы гарантировать стабильное и гибкое действие.
● Правильно подключите цепь управления и поочередно проверьте функции ручного накопления энергии, накопления электрической энергии, закрытия и открытия.
● Регулярно проверяйте крепления, чтобы предотвратить их ослабление, и следите за тем, чтобы механизм был чистым и сухим.
● Периодически смазывайте вращающиеся и трущиеся детали, чтобы обеспечить плавную работу.
● Проверьте состояние пружин, катушек, вспомогательных переключателей и проводки на предмет аномального нагрева или повреждений.
● Периодически проверяйте эффективность действий, чтобы гарантировать надежность открытия и закрытия.
● Своевременно заменяйте изношенные детали и ведите полный учет технического обслуживания.
● Предоставляется бесплатное онлайн-обучение на месте, охватывающее такие аспекты, как установка и ввод в эксплуатацию, ежедневное обслуживание и диагностика неисправностей, что помогает команде эксплуатации и технического обслуживания заказчика быстро приобрести эксплуатационные навыки.
● В течение 12 месяцев с даты приемки и аттестации оборудования на объекте. В течение гарантийного срока основные компоненты, не поврежденные человеческим фактором (такие как двигатель-накопитель энергии, замыкающая и размыкающая катушка, пружина, вспомогательный переключатель и т. д.), будут предоставлены для замены и ремонта.
