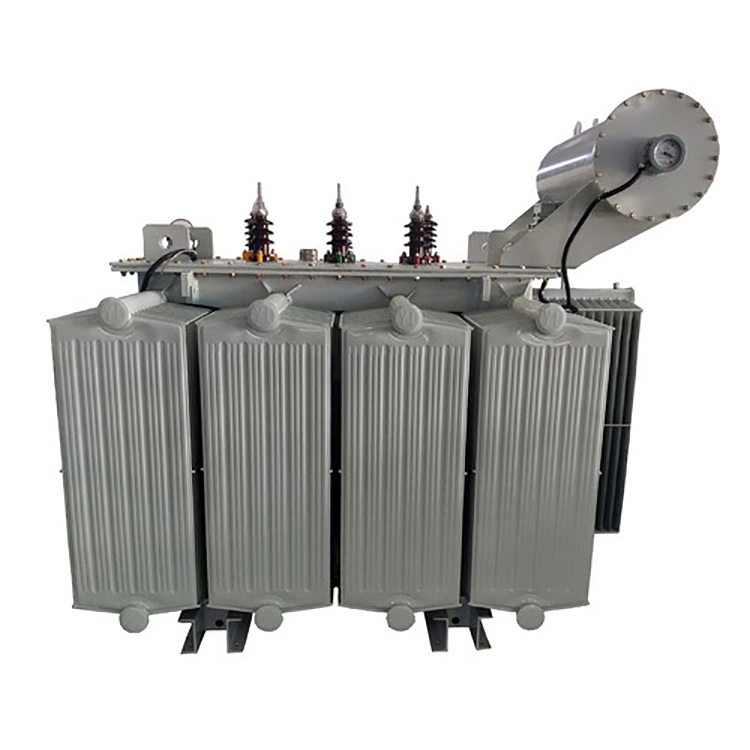

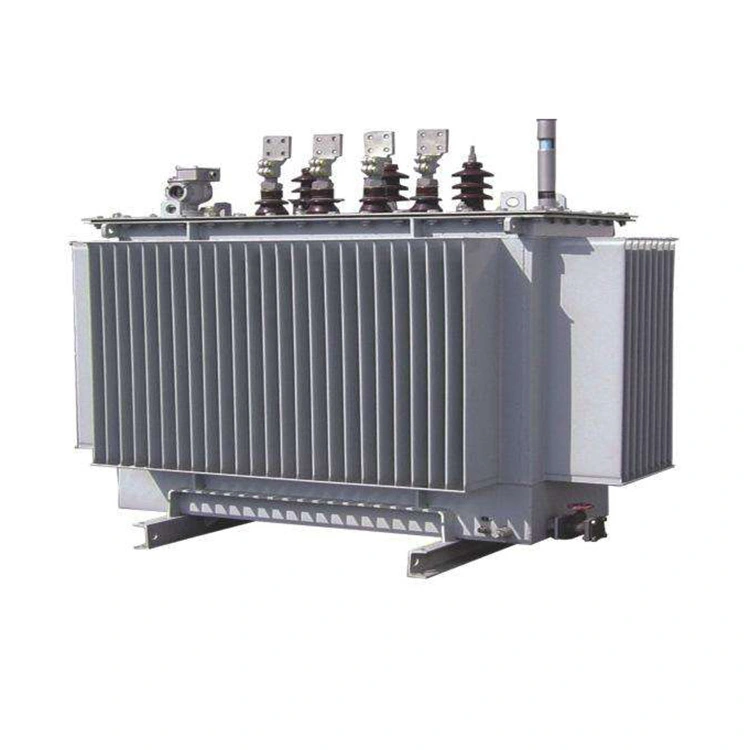

Сердечник масляного трансформатора с сердечником из аморфного сплава 33 кВ, 2,5 МВА изготовлен путем намотки замкнутого контура из полос аморфного сплава на основе железа. Интегрированная конструкция без ламинированных воздушных зазоров значительно снижает потери на гистерезис и вихревые токи. По сравнению с традиционными сердечниками из кремниевой стали потери холостого хода значительно снижены. Основная колонна и ярмо соединены вместе эпоксидным клеем для стекла, что повышает общую жесткость и эффективно подавляет рабочую вибрацию и шум.
В обмотках трансформатора с сердечником из аморфного сплава с масляным погружением на 33 кВ и мощностью 2,5 мВА используются проводники из меди высокой чистоты, которые сочетаются с процессом многослойного изоляционного покрытия, подходящего для условий высокого напряжения. В сочетании с улучшенной спиральной и непрерывной чередующейся структурой намотки она равномерно распределяет электрическое поле обмотки, что улучшает допуск изоляции и устойчивость к деформации. Сторона высокого напряжения 33 кВ, 2,5 МВА масляного трансформатора с сердечником из аморфного сплава оснащена ±2×2,5% механизмами регулирования напряжения без возбуждения, которые могут точно адаптироваться к требованиям регулирования колебаний напряжения сети.
Корпус короба образован цельной сваркой гофрированных стальных пластин. Опираясь на адаптивную структуру теплообмена гофрированной оболочки, он может обеспечить эффективное естественное циркуляционное охлаждение изоляционного масла без необходимости использования внешнего устройства отвода тепла, подходящее для длительной непрерывной работы. Маслонаполненный трансформатор с сердечником из аморфного сплава мощностью 33 кВ и мощностью 2,5 МВА заполнен экологически чистым минеральным изоляционным маслом в соответствии со стандартами IEC 296, которое сочетает в себе превосходную теплопроводность и изоляционные характеристики, эффективно изолируя внутренние компоненты, находящиеся под напряжением, и позволяет избежать риска пробоя изоляции.
|
Название продукта |
33кВ 2,5 МВА масляный трансформатор с сердечником из аморфного сплава |
|
Номинальная частота |
50 Гц/60 Гц (настраиваемый) |
|
Высокое напряжение (ВН) |
33 кВ |
|
Диапазон ответвлений высокого напряжения |
±2×2,5% или ±5% |
|
Низкое напряжение (НН) |
0,4 кВ (400В); Пользовательский: 415 В, 433 В, 480 В |
|
Группа соединений |
Дин11 (стандартный); Yyn0 необязательно |
|
Тип охлаждения |
ОНАН |
|
Класс изоляции |
Класс А |
|
Уровень изоляции |
ВН: LI170AC70 / НН: LI10AC3 |
|
Р0 |
≤ 1080 Вт |
|
ПК@75℃ |
≤ 16800 Вт |
|
Сопротивление короткого замыкания |
6,5%; Опционально: 6%/7%/8% |
|
Ток без нагрузки |
≤ 0,45 % |
1. Сверхэкономия энергии: благодаря использованию сердечников из аморфного сплава потери холостого хода снижаются примерно на 70–80 % по сравнению с традиционными трансформаторами из кремнистой стали типа S9/S11. Маслонаполненный трансформатор с сердечником из аморфного сплава мощностью 33 кВ, 2,5 МВА особенно подходит для длительной работы в сельских электросетях и отраслях, где нагрузка не всегда работает на полную мощность.
2. Полностью герметичен, не требует обслуживания: масляный бак имеет полностью герметичную конструкцию, предотвращающую контакт масла с воздухом, предотвращая намокание и старение изоляционного масла. Маслонаполненный трансформатор с сердечником из аморфного сплава мощностью 33 кВ, 2,5 МВА обеспечивает срок службы без обслуживания 50 лет и подходит для суровых условий эксплуатации на открытом воздухе.
3. Высокая надежность: обмотка низкого напряжения намотана медной фольгой, а обмотка высокого напряжения намотана медным проводом. Благодаря сильной устойчивости к короткому замыканию и ударам молнии конструкция компактна,
