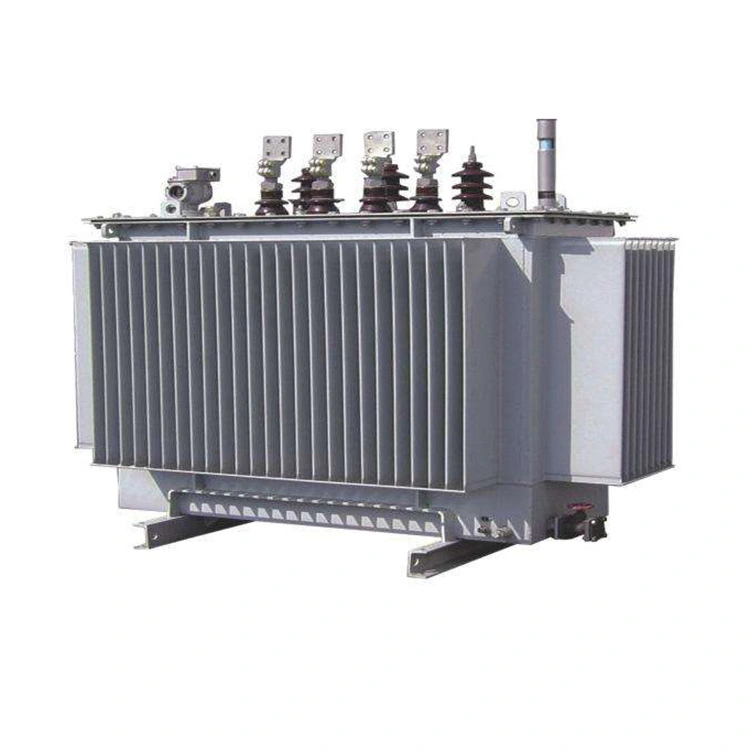

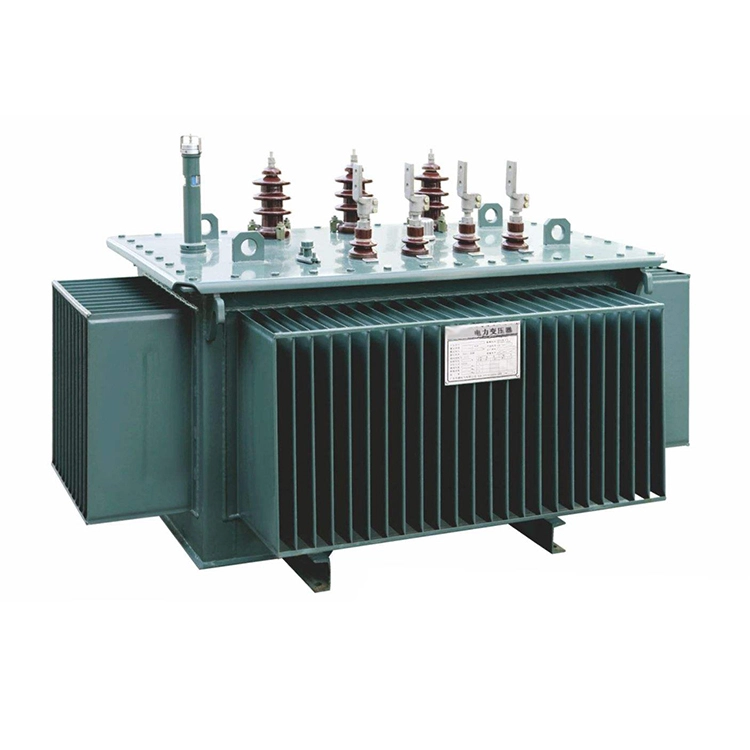

Трансформатор с масляным погружением из аморфного сплава мощностью 800 кВА

Масляный трансформатор мощностью 800 кВА из аморфного сплава изготовлен из нового типа энергосберегающего материала. Материал его сердечника‌ изготовлен из аморфного сплава, обладающего высокой магнитной проницаемостью и чрезвычайно низкими потерями на гистерезис, что может значительно повысить энергоэффективность без нагрузки и соответствует стандартам GB/T 20052 или IEC 60076.‌ А метод охлаждения‌ – погружение в масло.

Герметичная конструкция масляного трансформатора из аморфного сплава мощностью 800 кВА обеспечивает влагостойкость и устойчивость к коррозии, подходит для наружных или внутренних подстанций, с высотой над уровнем моря ≤1000 м и повышением температуры окружающей среды ≤55K.

Самым большим преимуществом этого масляного трансформатора из аморфного сплава мощностью 800 кВА является чрезвычайно низкие потери на холостом ходу. Мощность этого трансформатора составляет примерно 300–450 Вт (по сравнению с листом кремниевой стали, мощность которого составляет около 1000–1500 Вт), что на 60–75 % ниже, чем у традиционных трансформаторов из листа кремниевой стали. В то же время он имеет низкий уровень шума (от 55 до 60 дБ), высокую перегрузочную способность, длительный срок службы и обычно может использоваться от 25 до 30 лет. Однако стоимость выше (примерно на 20–40 % дороже, чем трансформаторы той же спецификации с листами из кремнистой стали).

Таким образом, масляный трансформатор из аморфного сплава 800 кВА подходит для промышленных, коммерческих или энергетических сценариев с высокими требованиями к энергоэффективности.

Технический параметр:

Вопрос: Почему потери холостого хода у масляного трансформатора из аморфного сплава мощностью 800 кВА значительно ниже, чем у трансформатора той же мощности, изготовленного из листов кремнистой стали?

Ответ: Во-первых, толщина полосы аморфного сплава составляет всего от 20 до 30 мкм, что составляет примерно одну десятую толщины обычных листов кремнистой стали (от 230 до 350 мкм). Согласно соотношению, согласно которому потери на вихревые токи пропорциональны квадрату толщины, потери на вихревые токи в сердечнике мощностью 800 кВА значительно уменьшаются. В то же время удельное сопротивление аморфного сплава примерно в 2,5 раза выше, чем у листов кремнистой стали, что еще больше ослабляет потери циркулирующего тока, возникающие между слоями при изменении магнитного потока.

Во-вторых, петля гистерезиса узкая и коэрцитивная сила мала. Аморфный сплав имеет аморфную структуру без дефектов границ зерен, сопротивление перевороту магнитных доменов невелико. Коэрцитивная сила составляет всего от 1/3 до 1/5 от коэрцитивной силы листов кремнистой стали. Это значительно снижает энергию, необходимую для каждого цикла намагничивания, и значительно уменьшает потери на гистерезис.

В-третьих, у конструкции рабочая плотность магнитного потока сравнительно невелика. Для масляного трансформатора из аморфного сплава мощностью 800 кВА номинальная плотность магнитного потока обычно устанавливается на уровне от 1,35 до 1,45 Тл, что ниже, чем от 1,65 до 1,75 Тл листов кремнистой стали. Поскольку потери в железе пропорциональны квадрату или более высокой степени плотности магнитного потока, соответствующее снижение плотности магнитного потока может привести к значительному уменьшению удельной потери массы.

Основываясь на вышеупомянутых механизмах, потери холостого хода масляного трансформатора из аморфного сплава 800 кВА обычно составляют всего лишь 30–40 % от потерь трансформатора той же мощности с листами кремнистой стали марки S13 или S14. Он особенно подходит для сценариев распределения электроэнергии, где оборудование часто находится в режиме малой нагрузки или в режиме ожидания.
