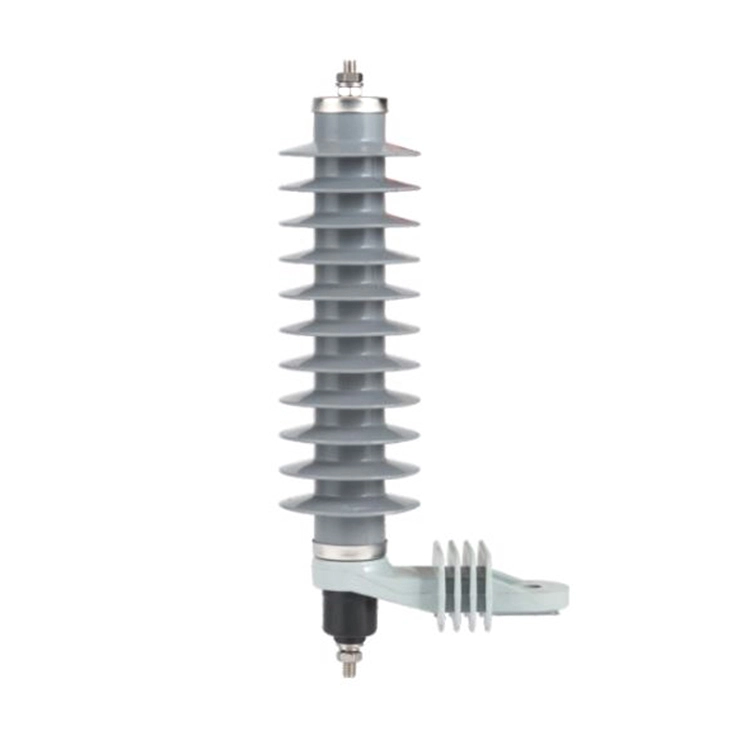

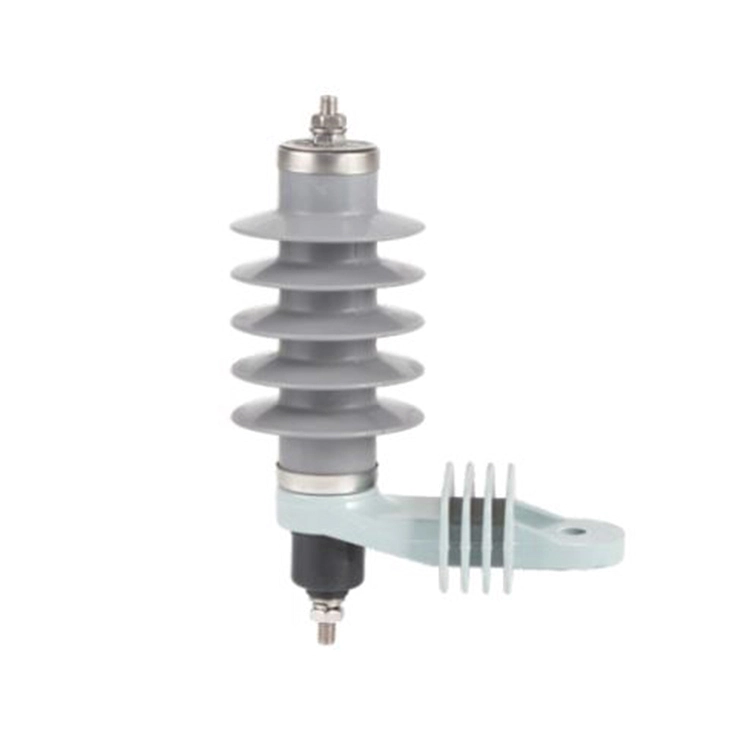

Варисторные блоки ZnO являются основным компонентом среднего напряжения.ограничители перенапряжениядля трансформатора. Это позволяет разрядникам среднего напряжения иметь чрезвычайно сильные нелинейные вольт-амперные характеристики, что означает, что сопротивление чрезвычайно велико и почти не проводит ток при напряжении промышленной частоты, однако оно резко снижается в условиях перенапряжения, позволяя току течь и разряжать энергию.
Изоляционный корпус имеет зонтическую юбку, позволяющую максимально увеличить путь утечки. В большинстве случаев изоляционный корпус изготовлен из фарфора или силиконовой резины. Фарфоровый корпус имеет более высокую механическую прочность, которая широко используется в электросетях напряжением 110 кВ, а полимерный корпус составляет всего от 1/5 до 1/3 веса фарфоровой втулки, которая широко используется в электросетях от 10 до 66 кВ.
|
Режим |
Нас |
Ур |
УК |
U1мА |
Против |
ВЛ |
Всв |
ЛД (2 мс) |
ХК (4/10 мкс) |
|
|
кВ (среднеквадратичное значение) |
≮кВ |
≯кВ |
A |
кА |
||||
|
YH5WZ-5/15 |
3 |
5 |
4.0 |
8.0 |
17.3 |
15 |
12.8 |
100 |
65 |
|
YH5WZ-10/30 |
6 |
10 |
8.0 |
15.0 |
34.5 |
30 |
25.6 |
100 |
65 |
|
YH5WZ-17/50 |
10 |
17 |
13.6 |
25.0 |
57.5 |
50 |
38.5 |
100 |
65 |
|
YH5WZ-51/134 |
35 |
51 |
40.8 |
73.0 |
154 |
134 |
114 |
250 |
100 |
|
YH5WZ-54/134 |
35 |
54 |
43.2 |
77.0 |
154 |
134 |
114 |
250 |
100 |
| Нас | Номинальное напряжение системы |
| Ур | Номинальное напряжение разрядника |
| УК | Постоянное рабочее напряжение |
| U1мА | Опорное напряжение постоянного тока при 1 мА |
| Против | Остаточное напряжение крутого импульса тока; |
| ВЛ | Остаточное напряжение грозового импульса |
| Всв | Остаточное напряжение коммутационного импульса |
| ЛД | Устойчивость к длительным импульсам тока |
| ХК | Устойчивость к сильноточным импульсам |
Вопрос: Как работает разрядник среднего напряжения из оксида цинка для трансформатора?
Ответ: При нормальном напряжении промышленной частоты разрядник из ZnO демонстрирует чрезвычайно высокое сопротивление и практически не проводит ток.
При возникновении перенапряжения сопротивление резко падает, позволяя разряднику проводить и безопасно рассеивать энергию перенапряжения.
Вопрос: Можно ли изготовить разрядник среднего напряжения из оксида цинка для трансформатора по индивидуальному заказу?
О: Да, они могут быть адаптированы в соответствии с:
1. Класс напряжения трансформатора;
2. Конфигурация системы и тип установки;
3. Номинальный импульсный ток;
4. Условия окружающей среды (загрязнение, температура, влажность).
