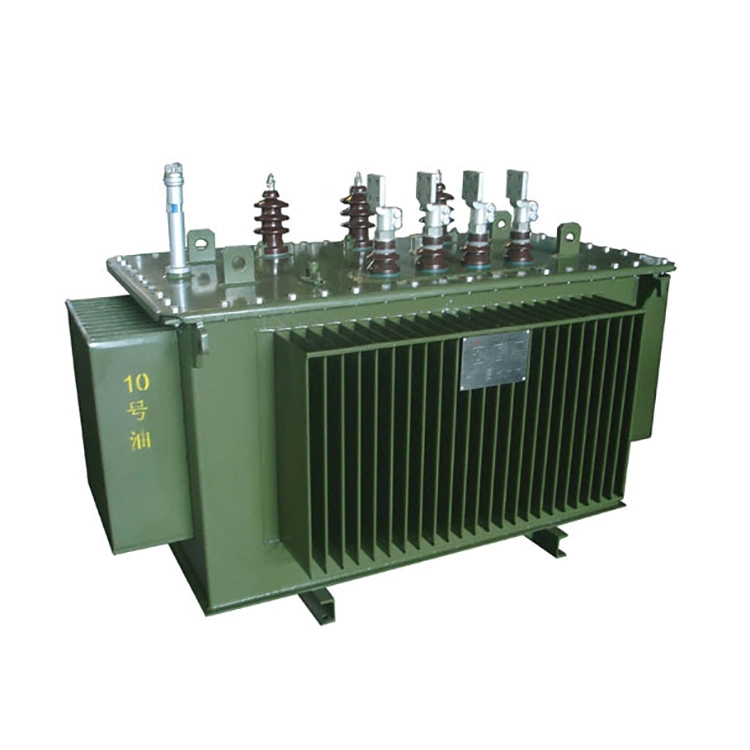

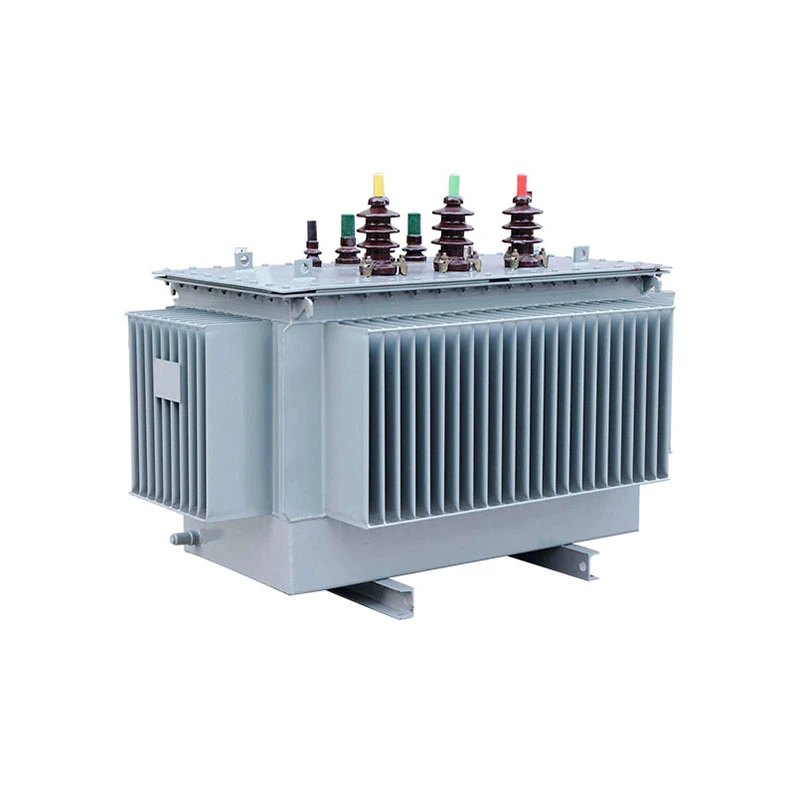

Трехфазный повышающий трансформатор из медно-аморфного сплава мощностью 100 кВА можно разделить на два типа: масляный и сухой. Масляный трансформатор использует метод охлаждения ONAN. В то время как распределительный трансформатор сухого типа использует естественное воздушное охлаждение или принудительное воздушное охлаждение для рассеивания тепла, выделяющегося во время работы. Адекватная вентиляция и плавный поток воздуха имеют решающее значение для распределительных трансформаторов сухого типа, поскольку они предотвращают перегрев и поддерживают высокий эксплуатационный КПД трансформаторов.
Сердечник трансформатора из аморфного сплава изготовлен из полос аморфного сплава на основе железа. Толщина стальных полос составляет всего от 0,02 до 0,03 мм. Его производят путем быстрого охлаждения расплавленной стали. Внутренние атомы расположены в виде неправильной аморфной структуры без зернистой структуры кремнистой стали. Это значительно снижает потери на гистерезис и потери на вихревые токи от основного источника материала.
Благодаря энергосберегающей конструкции трансформатора из аморфного сплава эффективность всей системы намного превышает эффективность обычных распределительных трансформаторов из кремнистой стали. Даже если оборудование работает непрерывно и без перебоев в течение года, оно позволяет значительно снизить эксплуатационные и эксплуатационные расходы на электроэнергию за счет минимизации потерь в железе. Это предпочтительное оборудование для распределенных новых энергетических электростанций на зарубежных инженерных площадках.
|
Название продукта |
3-фазный повышающий трансформатор из медного аморфного сплава мощностью 100 кВА |
|
|
Тип |
Масло погружено |
Сухой тип |
|
Номинальное соотношение |
0,4 кВ/10 кВ (по индивидуальному заказу 0,4/6,6、0,4/11) |
0,4 кВ/10 кВ |
|
Импеданс Великобритания |
4% |
6% |
|
Потери без нагрузки P₀ |
≈65 Вт |
≈75 Вт |
|
Потеря нагрузки Pk@75℃ |
≈1080 Вт |
≈1150 Вт |
|
Ток без нагрузки |
≤0,6% |
≤0,8% |
|
Класс изоляции |
Класс А |
Класс F |
|
Охлаждение |
ОНАН |
АН/АФ |
|
Степень защиты |
IP00/IP54 |
Стандарт IP20, опция IP30 |
|
Шум |
≤52 дБ |
≤58 дБ |
|
Сердечник и обмотка |
Аморфный сердечник + полностью медная катушка |
Аморфный сердечник + полностью медная литая катушка из эпоксидной смолы |
Вопрос: Каковы существенные различия в характеристиках пускового тока намагничивания при использовании трехфазного повышающего трансформатора из медно-аморфного сплава мощностью 100 кВА по сравнению с традиционными трансформаторами из кремниевого стального листа?
A: По сравнению с традиционными трансформаторами из листовой кремниевой стали, характеристики пускового тока намагничивания трансформатора из аморфного сплава обнаруживают существенные различия: из-за более низкой плотности магнитного потока насыщения аморфного сплава, примерно 1,55 Тл, что ниже, чем у 1,75 Тл листа кремниевой стали, и более высокого остаточного магнетизма, примерно от 0,7 до 0,8, пик его пускового тока возбуждения может достигать 10-15 раз номинального тока (в то время как для традиционного кремниевого трансформатора стальной лист - в 5-8 раз). При этом постоянная времени затухания пускового тока увеличивается, а содержание гармоник, особенно второй гармоники, также значительно увеличивается. Эти характеристики делают трехфазный повышающий трансформатор из медно-аморфного сплава мощностью 100 кВА более склонным к глубокому насыщению при замыкании ключа, генерируя более высокие и более постоянные ударные токи. Это не только увеличивает риск неправильного срабатывания вышестоящих автоматических выключателей и перегорания предохранителей, но также может привести к механическому повреждению ударопрочного сердечника из аморфного сплава.
Поэтому требуются специальные стратегии проектирования и эксплуатации, такие как замыкание выбора фазы, регулировка настроек защиты и выбор трансформаторов тока с более сильными возможностями защиты от насыщения.
