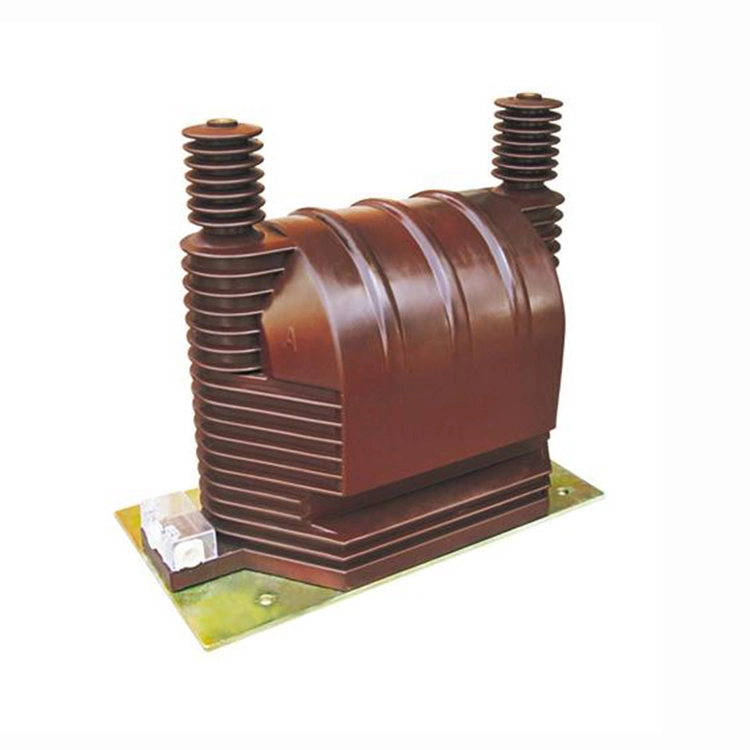

1. Конструктивно однофазный трансформатор напряжения высокого напряжения 33 кВ можно рассматривать как понижающий силовой трансформатор небольшой мощности и с высоким коэффициентом трансформации. Однако, в отличие от силового трансформатора,трансформатор напряженияне передает энергию для питания нагрузки. Вместо этого он играет важную роль в измерении и защите.
2. Вторичная цепь подключается к измерительным приборам, защитным реле и автоматическим устройствам, катушки напряжения которых имеют чрезвычайно высокое и практически постоянное сопротивление. В результате вторичный ток минимален, что аналогично состоянию силового трансформатора без нагрузки. Потребляемая мощность однофазного трансформатора напряжения высокого напряжения 33 кВ чрезвычайно низка, а вторичное напряжение остается практически равным наведенной ЭДС, которая определяется постоянным первичным напряжением. Это обеспечивает необходимый уровень точности измерения напряжения.
3. Вторичная обмотка трансформаторов напряжения ни в коем случае не должна подвергаться короткому замыканию. При нормальной работе нагрузка однофазного трансформатора напряжения высокого напряжения 33 кВ представляет собой устройство с высоким импедансом, но в случае короткого замыкания единственным ограничивающим фактором является сопротивление обмотки. Это может привести к чрезмерно высокому току короткого замыкания, вызывающему неверные показания счетчика, ложное срабатывание реле или даже необратимое повреждение силового трансформатора.
4. Выводы вторичной обмотки и обмотки нулевой последовательности должны быть заземлены. Если заземление отсутствует, неисправность первичной системы может привести к появлению на этих обмотках опасно высокого напряжения, что представляет серьезную угрозу для подключенных приборов, реле и безопасности персонала.
| Тип | Номинальный коэффициент напряжения (кВ) | Класс точности | Класс точности и номинальная мощность cosΦ=0,8 | Макс. Выход (ВА) | |||
| 0.2 | 0.5 | 1 | 3 | ||||
| JDZ9-35Q | 35/0,1 | 0,2 0,5 1 3 | 30 | 120 | 240 | 600 | 1200 |
| 35/0,1/0,1 | 0,2/0,2(0,5) | 30 | 30 | Н/Д | Н/Д | 600 | |
| 0,5/0,5 | Н/Д | 60 | |||||
Вопрос: Какова номинальная нагрузка однофазного трансформатора напряжения высокого напряжения 33 кВ?
О: Номинальная нагрузка обычно варьируется от 25 ВА до 200 ВА в зависимости от применения. Это обеспечивает стабильную точность измерительных приборов и реле защиты без перегрузки трансформатора.
Вопрос: Как заземляется однофазный трансформатор напряжения высокого напряжения 33 кВ?
О: Вторичная обмотка обычно заземляется в одной точке для поддержания опорного потенциала и обеспечения безопасности. это помогает избежать плавающего напряжения и снизить риск повреждения изоляции.
Вопрос: Можно ли подключить однофазный ПТ для трехфазного измерения?
А: Конечно. В трехфазной системе три однофазных трансформатора тока могут быть подключены по схеме «звезда» или «разомкнутый треугольник», что зависит от того, необходимо или нет контролировать полное межфазное напряжение и напряжение между фазой и землей.
