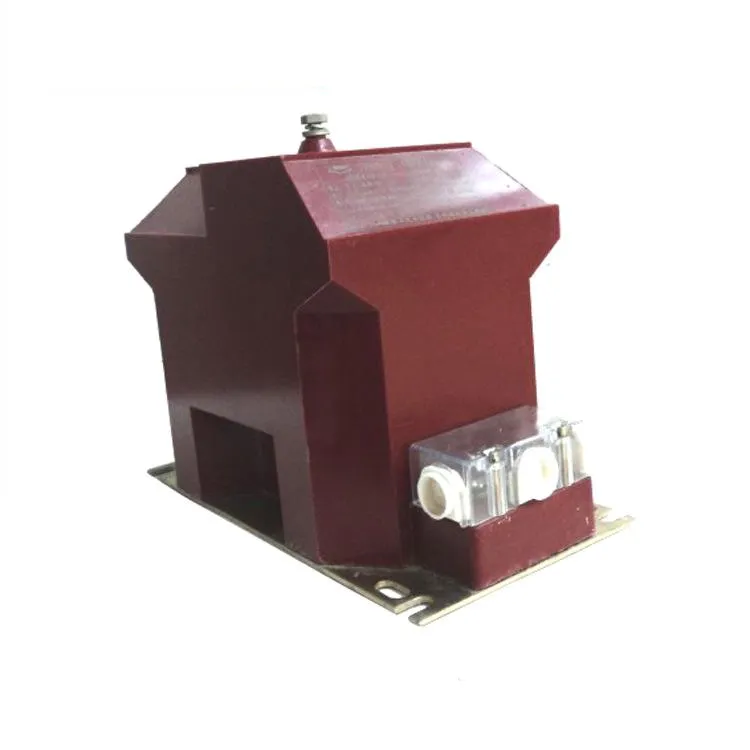

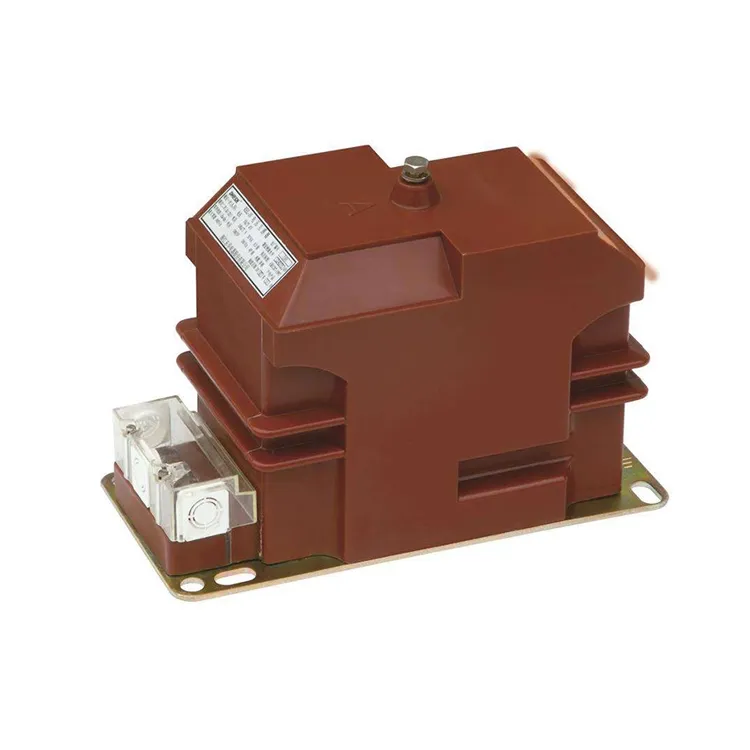

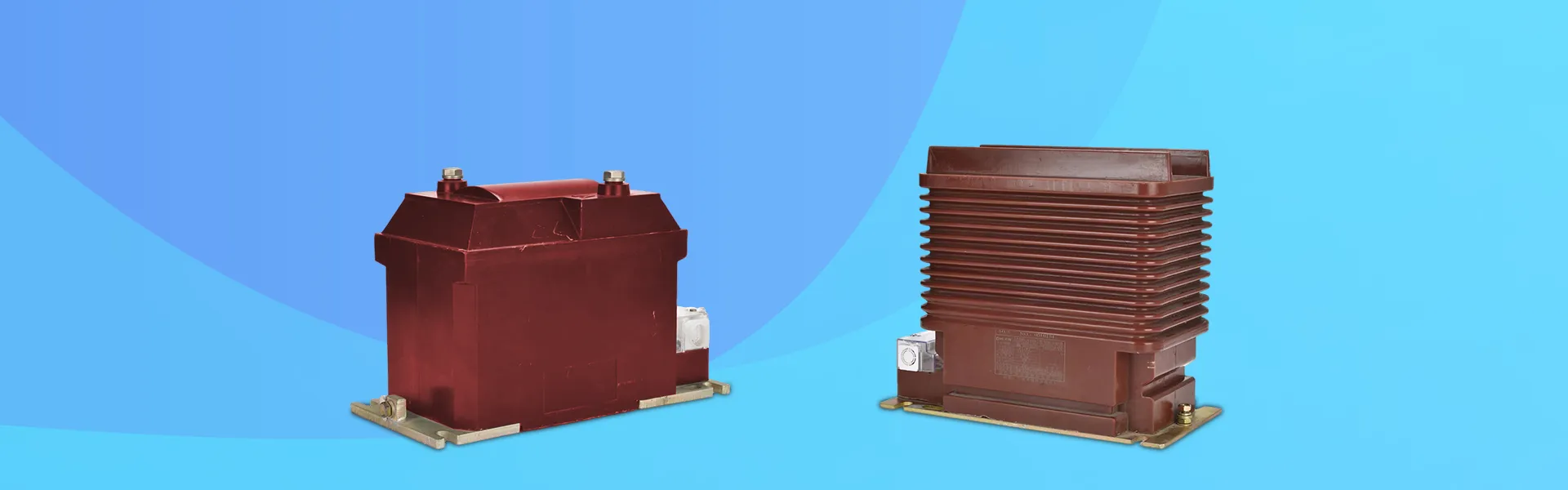

Трансформатор напряжения среднего напряжения, литой из смолы, функции которого аналогичны функциям распределительного трансформатора, предназначен для преобразования напряжения. Однако силовые трансформаторы регулируют напряжение в первую очередь для обеспечения эффективной передачи и распределения электроэнергии, обычно с номинальной мощностью в кВА или МВА, в то время как потенциальные трансформаторы выполняют роль измерения и защиты. Основная функция трансформатора потенциала среднего напряжения с литой смолой заключается в подаче рабочей мощности на измерительные приборы и защитные реле, чтобы обеспечить точный контроль линейного напряжения, мощности и энергопотребления. Трансформаторы напряжения также обеспечивают критически важные входные данные для схем защиты, позволяющих защитить ценные активы, такие как линии электропередачи, двигатели и силовые трансформаторы, во время аварийных ситуаций. Благодаря этим функциямтрансформаторы напряженияпроектируются с относительно небольшой мощностью, обычно от нескольких ВА до нескольких десятков ВА и редко превышают 1000 ВА.
| Тип | Номинальный коэффициент напряжения (кВ) | Класс точности | Класс точности и номинальная мощность cosΦ=0,8 | Макс. Выход (ВА) | |||
| 0.2 | 0.5 | 1 | 6(П) | ||||
| ДЖДЗС10-3А | (3/√3)/(0,1/√3)/(0,1/3) | 0,2/6П 0,5/6П 1/6П | 15 | 30 | 60 | 50 | 200 |
| ДЖДЗС10-6А | (6/√3)/(0,1/√3)/(0,1/3) | ||||||
| ДЖДЗС10-10А | (10/√3)/(0,1/√3)/(0,1/3) | ||||||
Вопрос: Какова функция трансформатора напряжения среднего напряжения с литой смолой в распределительном устройстве?
A: Трансформатор потенциала используется для понижения первичного напряжения системы до стандартизированного нижнего значения, которое можно безопасно подавать на измерительные приборы, счетчики энергии и защитные реле. В распределительных устройствах среднего напряжения трансформаторы напряжения с литьем из смолы обеспечивают гальваническую развязку между системой первичного напряжения и цепями управления вторичным напряжением, обеспечивая как точность, так и безопасность оператора.
Вопрос: Почему для трансформаторов напряжения среднего напряжения предпочтительнее использовать технологию литья из смолы?
Ответ: В PT, отлитых из смолы, в качестве изоляционного и герметизирующего материала используется эпоксидная смола. Эта технология обеспечивает отличные характеристики электроизоляции, высокую механическую прочность, устойчивость к влаге и пыли, а также надежную защиту от частичного разряда. В результате трансформаторы напряжения с литьем из смолы особенно подходят для применения в распределительных устройствах внутри помещений, где компактная конструкция и надежность в течение длительного срока службы имеют решающее значение.
Вопрос: Каковы типичные значения напряжения для литых трансформаторов среднего напряжения из смолы?
Ответ: Трансформаторы напряжения среднего напряжения с литой изоляцией обычно предназначены для систем напряжением от 3,6 до 36 кВ, что зависит от конструкции распределительного устройства. Вторичное выходное напряжение обычно стандартизируется на уровне 100 В или 110 В, что представляет собой уровень напряжения между фазами, или 100/√3 В или 110/√3 В, что представляет собой уровень напряжения между фазой и нейтралью, в соответствии со стандартами IEC.
