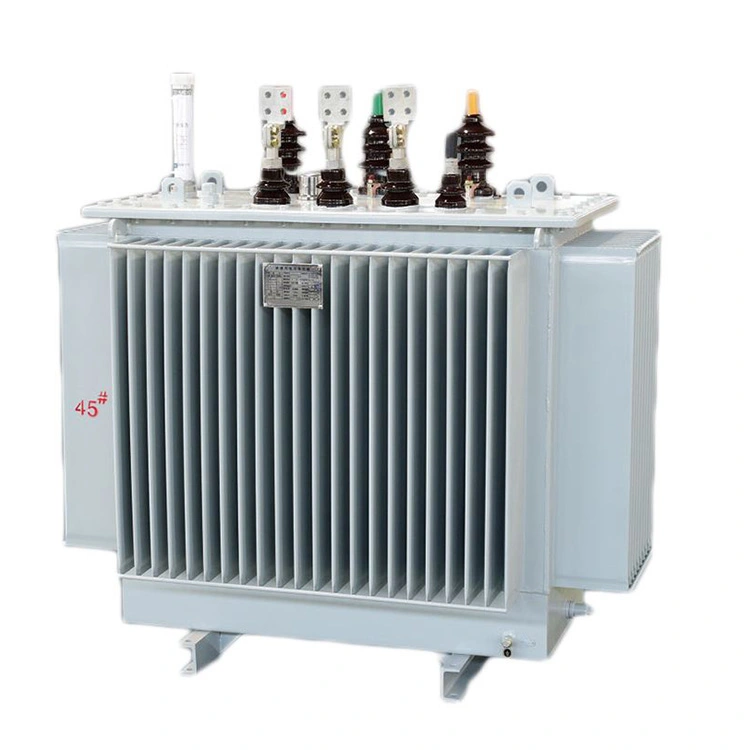

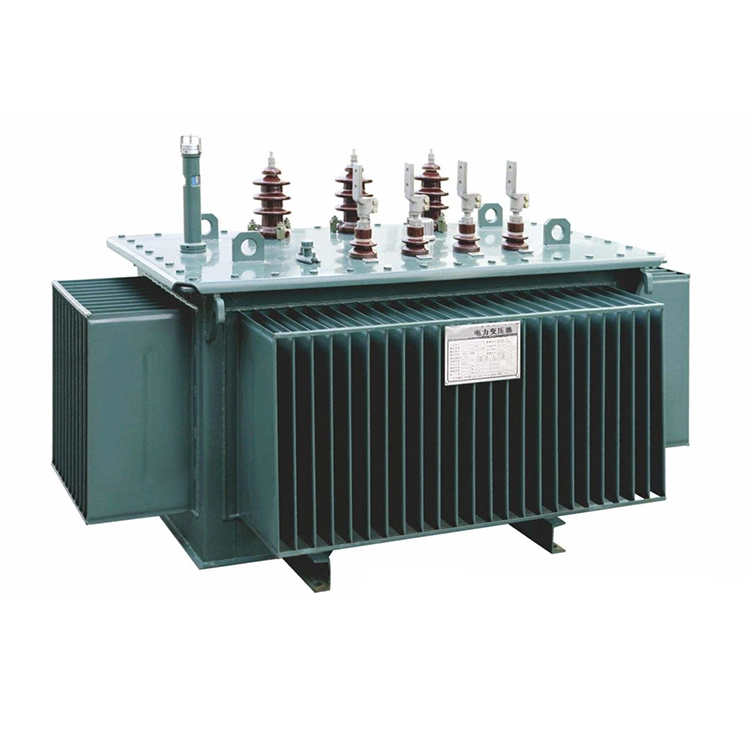

Повышающий полюсный трансформатор от 400 В до 11 кВ, 500 кВА

Корпус повышающего полюсного трансформатора напряжением от 400 В до 11 кВ 500 кВА изготовлен из высококачественной холоднокатаной стали или нержавеющей стали. Ключевые детали автоматически свариваются с помощью современного оборудования, а затем проверяются с помощью лазерной технологии, чтобы обеспечить герметичность сварного шва и исключить риск утечки масла. После прохождения строгой обработки горячего цинкования покрытие обладает высокой коррозионной стойкостью и может эффективно защищать от эрозии ветра и дождя, соляного тумана и промышленных загрязнений. Его полностью герметичная конструкция полностью изолирует сердечник повышающего полюсного трансформатора мощностью 500 кВА от 400 В до 11 кВ от внешнего воздуха. Это не только обеспечивает эксплуатацию без технического обслуживания, но и значительно замедляет старение изоляционных материалов.

Благодаря использованию медной фольги для намотки обмоток низкого напряжения и высокоточной конструкции с ламинированным железным сердечником катушки повышающего полюсного трансформатора мощностью 500 кВА от 400 В до 11 кВ спроектированы так, чтобы быть чрезвычайно прочными, способными эффективно противостоять огромным радиальным и осевым электродинамическим силам, возникающим во время коротких замыканий, что гарантирует, что катушки не деформируются и не повреждаются. Этот повышающий полюсный трансформатор мощностью 500 кВА от 400 В до 11 кВ проходит строгие испытания на короткое замыкание в соответствии с международными стандартами, такими как IEEE. Мы можем предоставить соответствующие протоколы испытаний, чтобы продемонстрировать работоспособность нашего продукта в экстремальных условиях.

Технический параметр:

Вопрос: При повышении напряжения источника питания низкого напряжения 400 В до 11 кВ для подключения к сети или передачи на большие расстояния выбирается повышающий полюсный трансформатор от 400 В до 11 кВ мощностью 500 кВА. Какие технические факторы необходимо учитывать, включая диапазон регулирования напряжения, группу подключения, полное сопротивление напряжения, уровень изоляции?

A: Для повышающего полюсного трансформатора мощностью 500 кВА от 400 В до 11 кВ ключевые технические факторы следующие: Рекомендуемый диапазон регулирования напряжения — регулировка напряжения без нагрузки в пределах ±2×2,5% на стороне высокого напряжения для компенсации колебаний напряжения на стороне низкого напряжения. Группу соединений следует выбрать Dyn11, используя обмотку треугольником для подавления гармоник и обмотку звездой для обеспечения заземления нейтральной точки. Стандарт напряжения импеданса составляет 4%, что позволяет сбалансировать падение напряжения и ток повреждения. Что касается уровня изоляции, сторона высокого напряжения должна соответствовать 35 кВ для нормальной частоты и 75 кВ для грозового импульса. Расстояние утечки на открытом воздухе должно быть не менее 275 мм, чтобы обеспечить безопасную работу в загрязненных средах и в условиях ударов молний.

Основные части трансформаторов на опоре

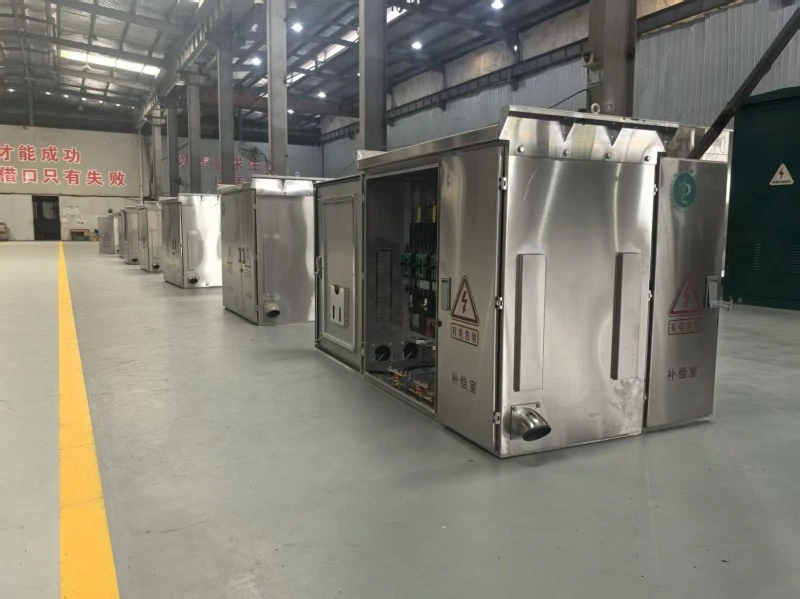

Тип фронтального монтажа НН DB

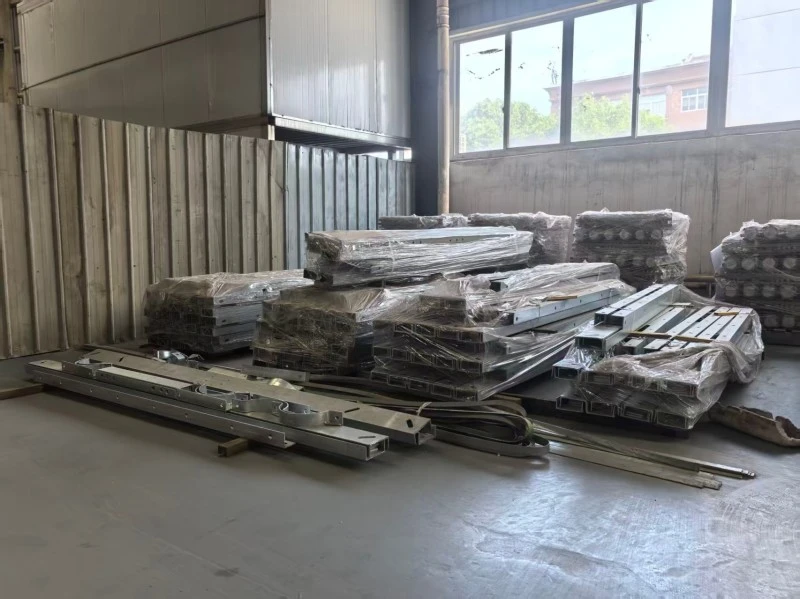

Оборудование для полюсной линии

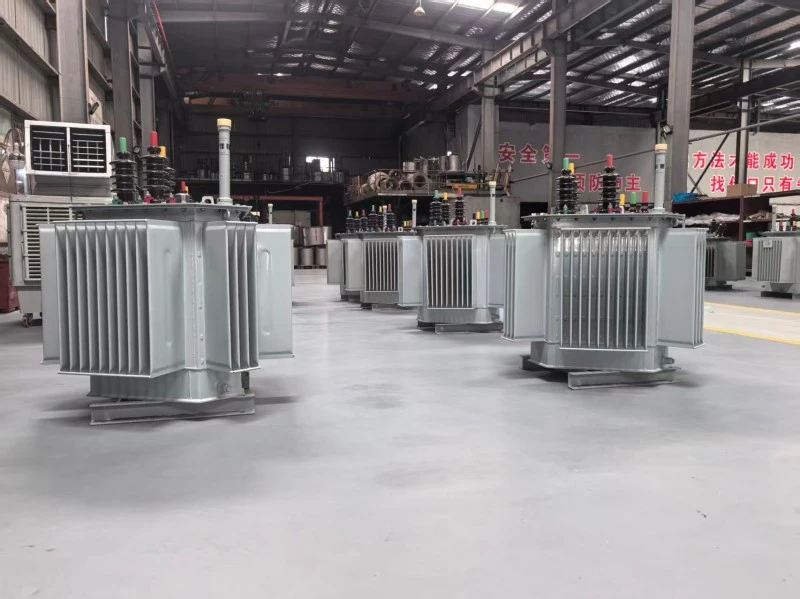

Трансформатор на столбе

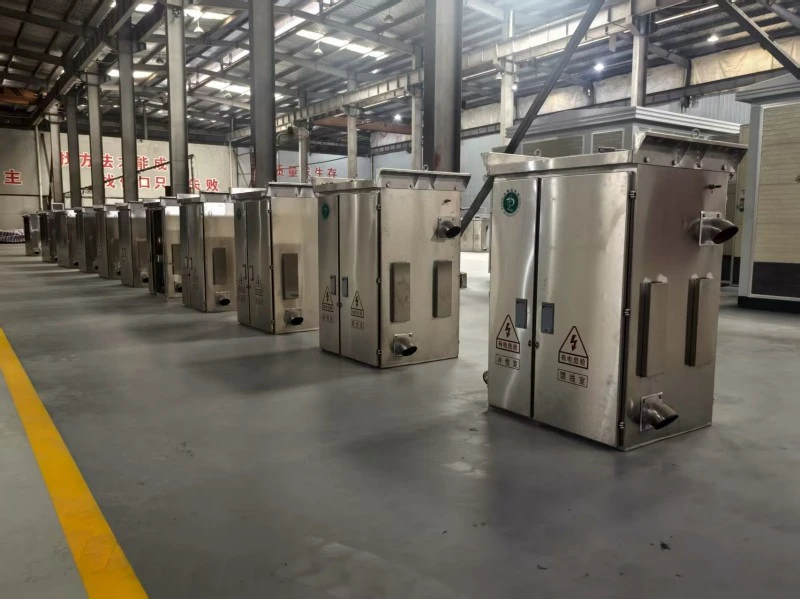

Тип бокового монтажа НН DB

Производство оборудования

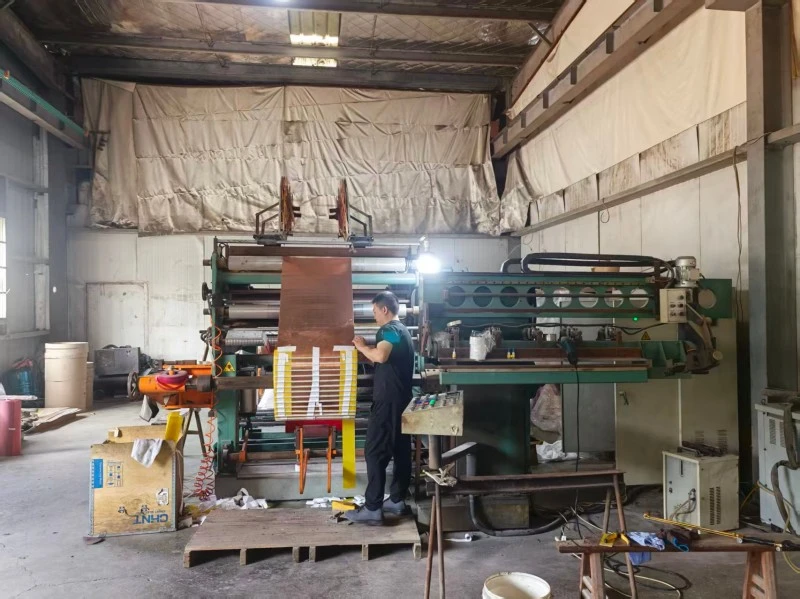

Машина для намотки фольги

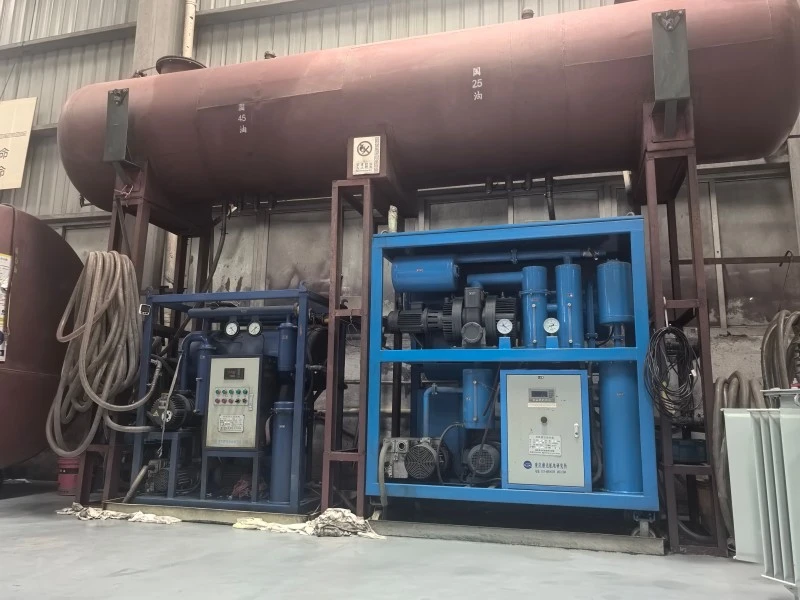

Маслозаправочная установка

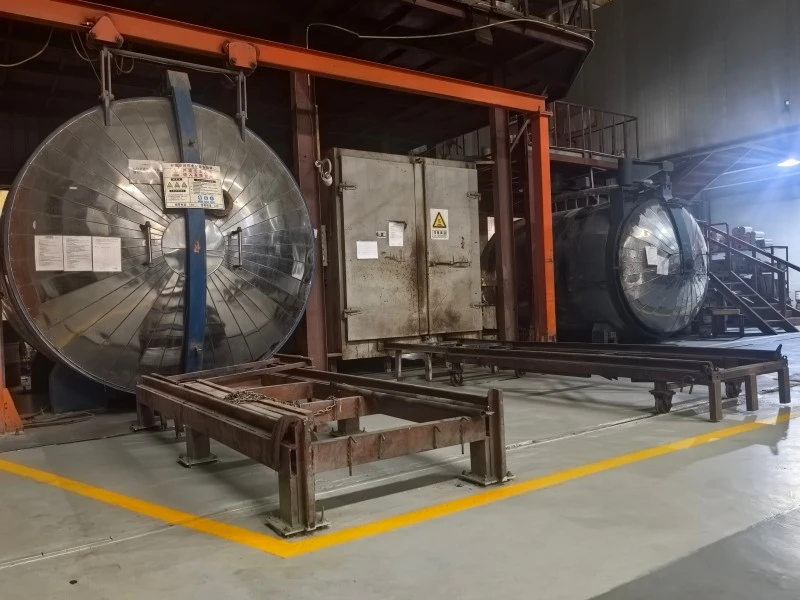

Трансформаторная печь и литейная установка

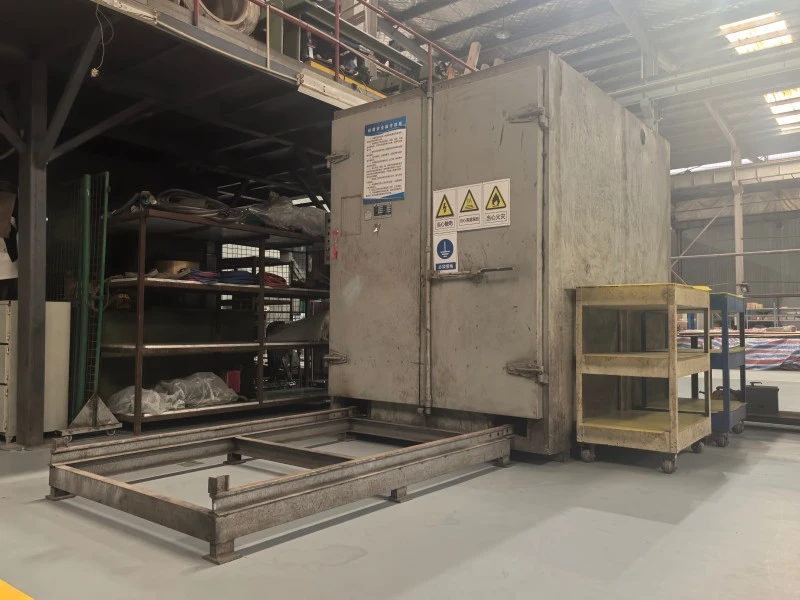

Трансформаторная печь

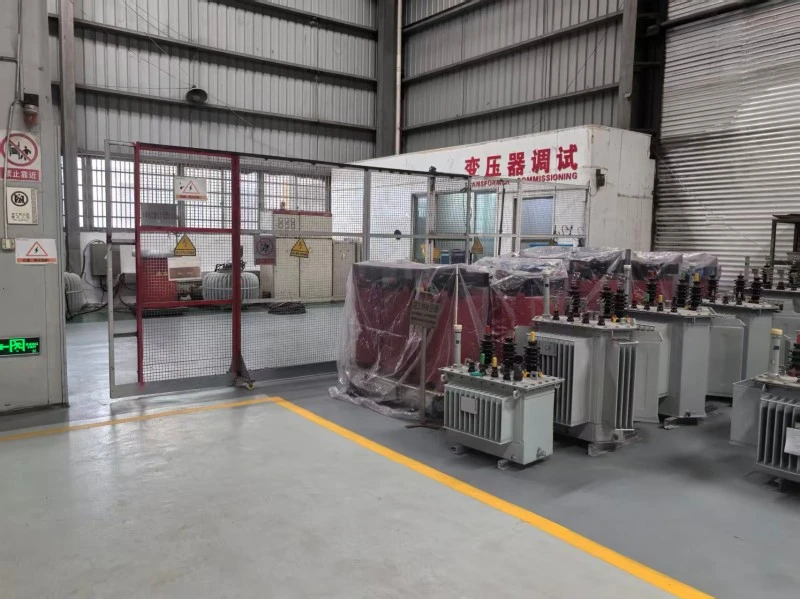

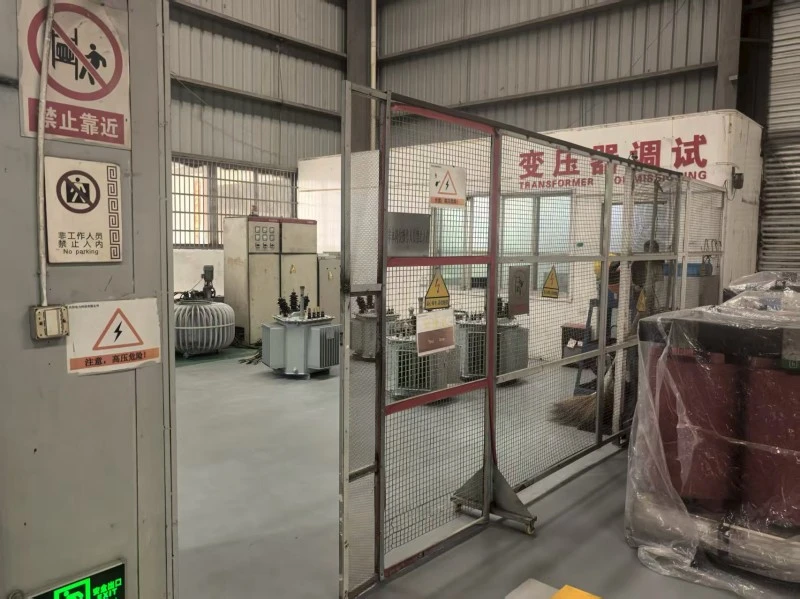

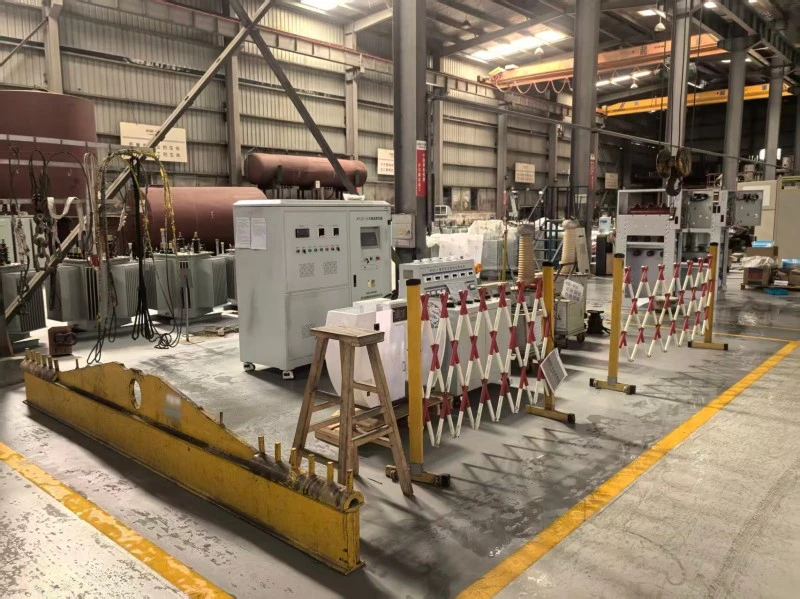

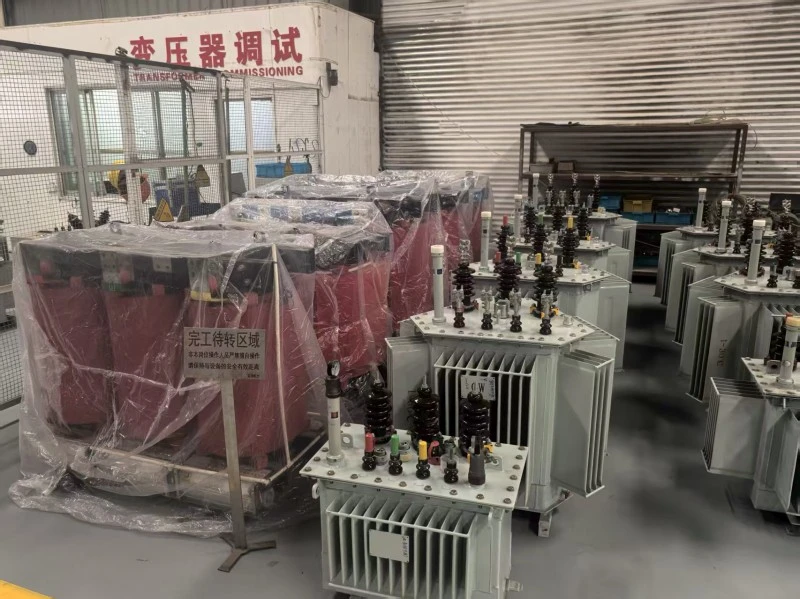

Центр диагностики

Трансформаторы в обработке

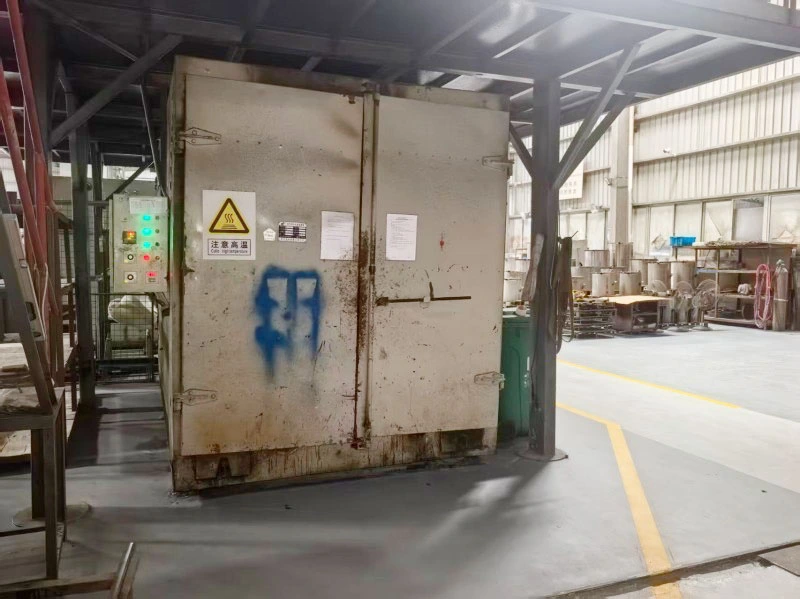

Трансформатор в сушке

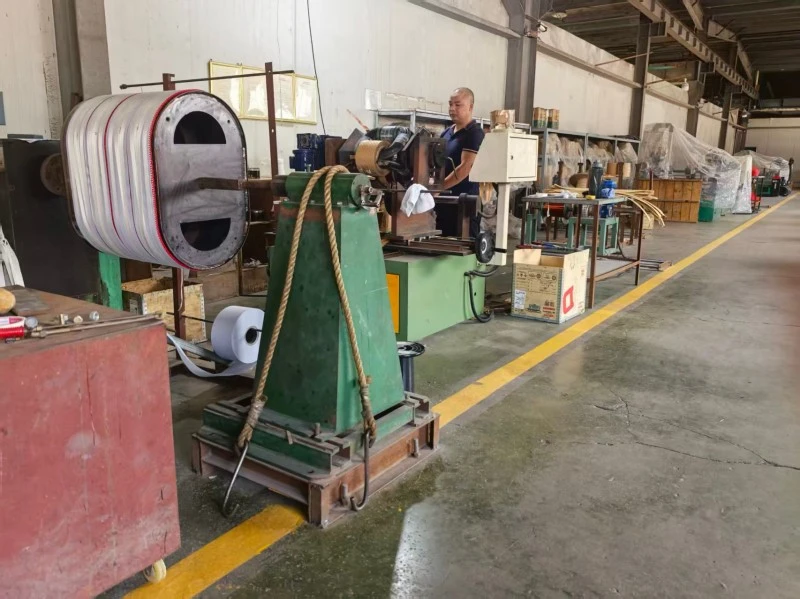

Трансформатор в обмотке 2

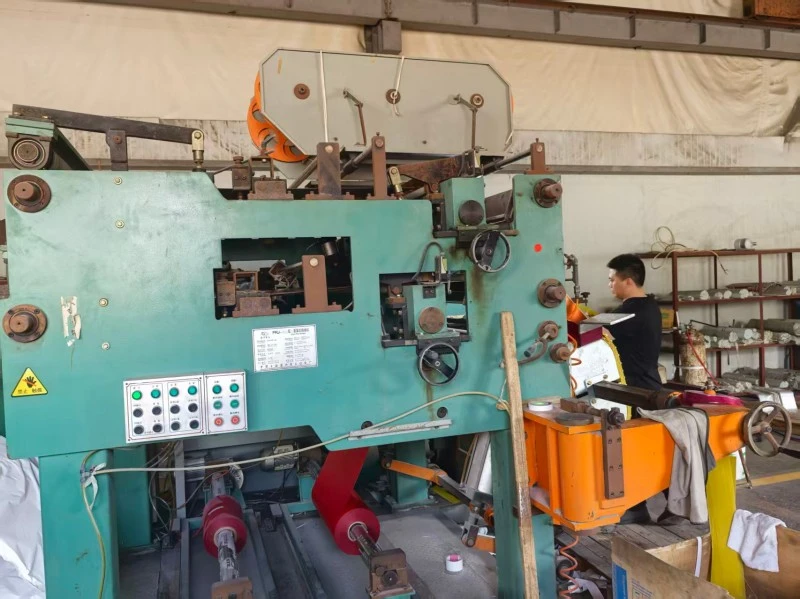

Трансформатор в обмотке

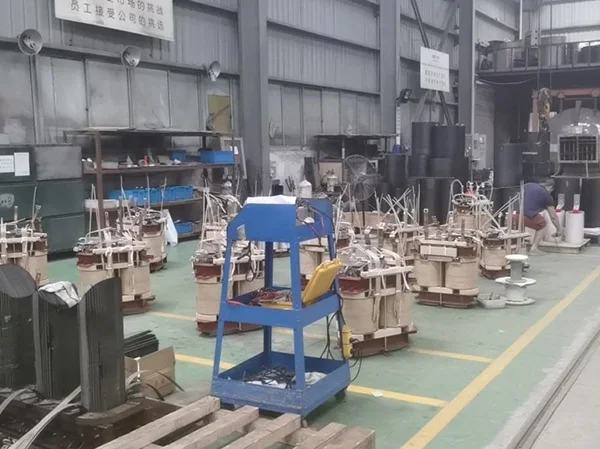

Трансформатор в сборе
