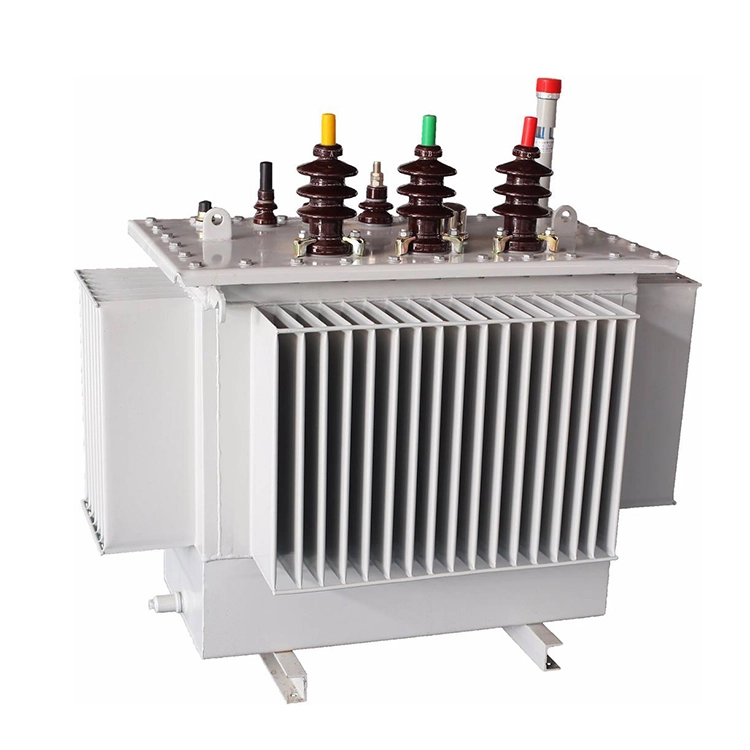

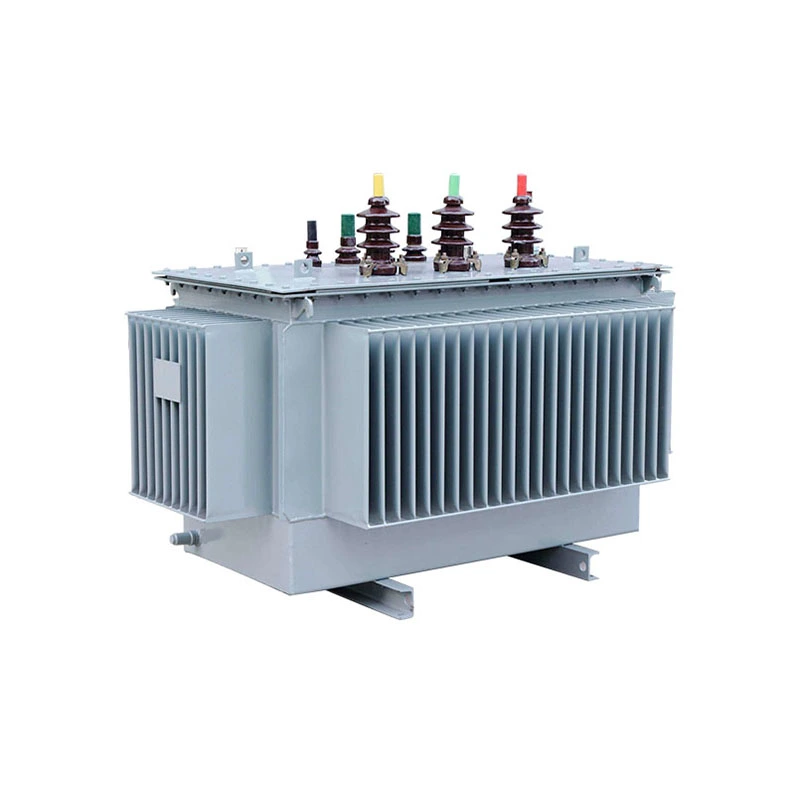

Распределительный трансформатор на столбе 200 кВА

Этот распределительный трансформатор мощностью 200 кВА, устанавливаемый на опоре, в основном имеет трехфазную конструкцию. Обычные комбинации номинальных напряжений включают 10/0,4 кВ, 11/0,4 кВ, 11/0,433 кВ, 22/0,433 кВ, 33/0,4 кВ и т. д., охватывая различные варианты, подходящие для различных региональных электросетей. Оборудование стандартно оснащено системой регулирования напряжения без возбуждения, с диапазоном регулирования напряжения ±5% или ±2×2,5%. Группу подключений можно выбрать как Dyn11 или Yyn0.

В условиях частоты 50 Гц номинальный ток на стороне высокого напряжения 10 кВ составляет примерно 11,55 А, на стороне высокого напряжения 11 кВ - примерно 10,50 А, а номинальный ток на стороне низкого напряжения 0,4 кВ составляет примерно 288,68 А. Обычное сопротивление короткого замыкания составляет 4%. В то же время его можно настроить в соответствии с требованиями пользователя к напряжению, группе соединений и т. д. Энергоэффективность может быть выбрана из продуктов серий с обычными потерями, низкими потерями и аморфными сплавами.

Технический параметр:

Преимущества:

Есть ли какие-либо различия между распределительным трансформатором мощностью 200 кВА, монтируемым на опоре, и трансформатором, монтируемым на площадке?

1. Распределительный трансформатор мощностью 200 кВА, монтируемый на столбе, закрепляется на опоре электропередачи на определенной высоте над землей. Он не занимает ценных земельных ресурсов и мало влияет на земельное пространство. Трансформатор, монтируемый на площадке, размещается на бетонном основании, для которого требуется определенная площадь.

2. Поскольку он подвешен в воздухе, люди и животные с меньшей вероятностью вступят с ним в контакт, что делает его относительно более безопасным. Однако даже в этом случае не стоит слишком нервничать, проходя мимо. Достаточно соблюдать нормальную дистанцию. Трансформатор, монтируемый на подставке, устанавливается относительно скрыто.

3. Каждый трансформатор имеет ограниченный диапазон мощности, обычно от 5 до 167 кВА. В основном он используется для подачи электроэнергии небольшому количеству пользователей по одной линии. Однако трансформатор, монтируемый на площадке, имеет относительно большую мощность: от 75 до 3000 кВА.

4. По сравнению с оборудованием, заглубленным под землю, этот метод подвесной установки имеет меньшие материальные затраты и сложность строительства. Это очень экономичное и практичное решение для электроснабжения.

5. Распределительный трансформатор мощностью 200 кВА, монтируемый на опоре, обычно представляет собой цилиндрический масляный бак, заполненный охлаждающим маслом для изоляции и отвода тепла. Верхняя часть — это клемма подключения высокого напряжения, а нижняя — клемма подключения низкого напряжения. Дизайн очень компактный. Для обеспечения безопасности в него часто входят молниеотводы и предохранители для предотвращения ударов молнии и коротких замыканий.

Основные части трансформаторов на опоре

Тип фронтального монтажа НН DB

Оборудование для полюсной линии

Трансформатор на столбе

Тип бокового монтажа НН DB

Производство оборудования

Машина для намотки фольги

Маслозаправочная установка

Трансформаторная печь и литейная установка

Трансформаторная печь

Центр диагностики

Трансформаторы в обработке

Трансформатор в сушке

Трансформатор в обмотке 2

Трансформатор в обмотке

Трансформатор в сборе
