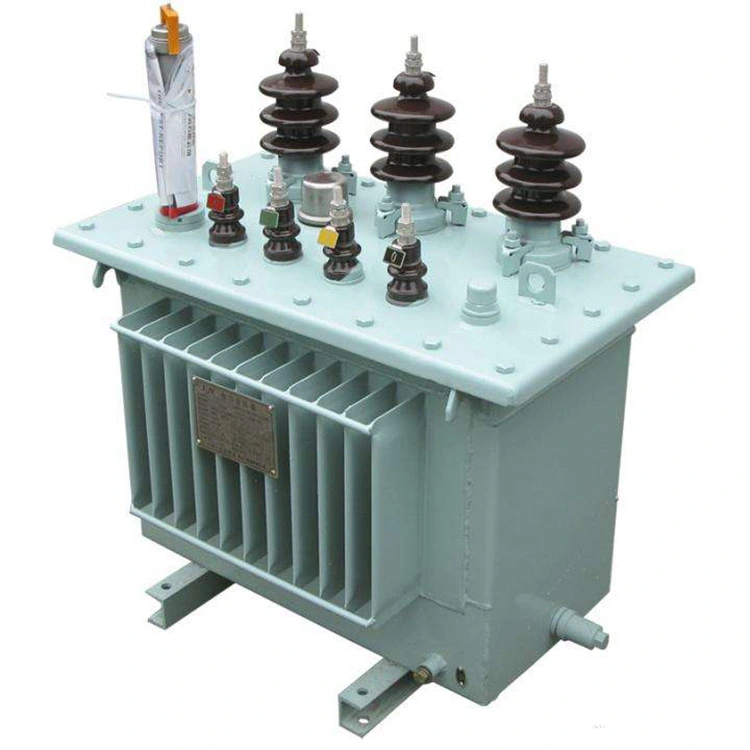

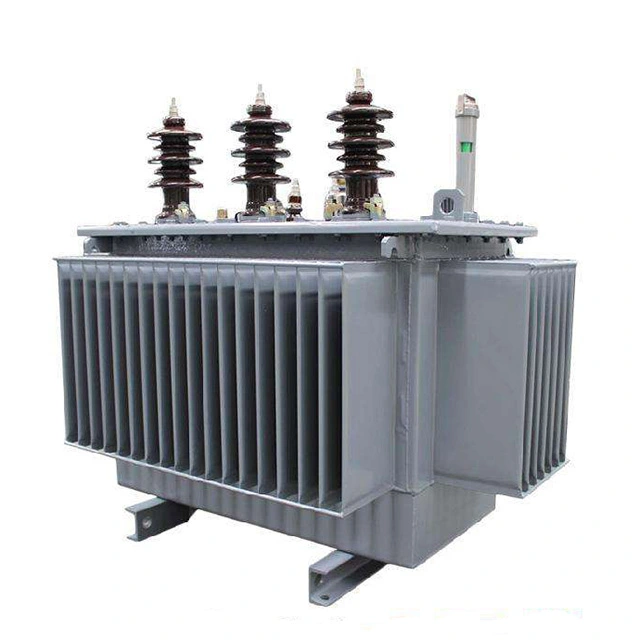

Электрический трансформатор мощностью 50 кВА для монтажа на столбе

Электрический трансформатор мощностью 50 кВА на опоре — незаменимое устройство в системах распределения электроэнергии низкого напряжения. Его основные функции включают преобразование напряжения, гальваническую изоляцию и защиту системы. Он широко используется на промышленных объектах, коммерческих зданиях, жилых объектах и ​​строительстве инфраструктуры.

Электрический трансформатор на 50 кВА, монтируемый на столб, изготовлен с сердечниками из высококачественной кремниевой стали и медными или алюминиевыми обмотками с высокой проводимостью. Он имеет компактную конструкцию, низкие потери, низкий уровень шума, стабильную работу и рассчитан на надежную работу в различных условиях эксплуатации.

Все обмотки электрического трансформатора с опорой на 50 кВА изготовлены из высококачественных материалов, что обеспечивает отличные изоляционные характеристики и структурную стабильность. Обмотки низкого напряжения вокруг проводников покрыты кабельной бумагой, а в обмотках высокого напряжения используются круглые медные провода, покрытые полиуретановой эмалью. Межслойное клеевое бумажное соединение прочно соединяет катушки в единое целое, что обеспечивает отличные изоляционные характеристики. Эта профессиональная конструкция обмотки эффективно предотвращает деформацию или повреждение катушек во время длительной эксплуатации и транспортировки на большие расстояния, тем самым обеспечивая стабильность и надежность общей конструкции электрического трансформатора мощностью 50 кВА, монтируемого на опоре.

Технические параметры:

Вопрос: В электрическом трансформаторе для монтажа на столбе 10 кВ/0,4 кВ, 50 кВА по сравнению с группой соединений Yyn0, какие конкретные преимущества имеет группа соединений Dyn11 с точки зрения уровня тока однофазного короткого замыкания на вторичной стороне и способности подавления ферромагнитного резонанса?

О: Импеданс нулевой последовательности соединения Dyn11 намного ниже, чем у Yyn0, что значительно увеличивает ток однофазного замыкания на землю, способствуя быстрому и надежному обнаружению и устранению неисправностей устройством защиты, а также снижая риски поражения электрическим током и повреждения оборудования.

В то же время первичная обмотка треугольником электрического трансформатора с опорой на 50 кВА обеспечивает замкнутый путь для тока нулевой последовательности, эффективно ограничивая дрейф нейтральной точки и предотвращая серьезную асимметрию трехфазного напряжения. Когда в системе возникает ферромагнитный резонанс, этот путь может обеспечить эффекты затухания, что значительно снижает амплитуду и продолжительность резонансного перенапряжения. Кроме того, Dyn11 может также блокировать подачу тока 3-й гармоники в вышестоящую энергосистему, избегая усиления гармоник и перегрузки конденсаторной батареи, а также уменьшая дополнительное повышение температуры электрического трансформатора для монтажа на опоре 10 кВ/0,4 кВ 50 кВА и скорость старения изоляции .

Таким образом, в сценариях, где электрические трансформаторы мощностью 50 кВА для монтажа на столбе обслуживают территории с большим количеством однофазных нагрузок, нелинейных нагрузок или длинные сельские линии электропередачи, склонные к резонансу, Dyn11 имеет значительные преимущества с точки зрения безопасности, качества электроэнергии и срока службы оборудования.

Основные части трансформаторов на опоре

Тип фронтального монтажа НН DB

Оборудование для полюсной линии

Трансформатор на столбе

Тип бокового монтажа НН DB

Производство оборудования

Машина для намотки фольги

Маслозаправочная установка

Трансформаторная печь и литейная установка

Трансформаторная печь

Центр диагностики

Трансформаторы в обработке

Трансформатор в сушке

Трансформатор в обмотке 2

Трансформатор в обмотке

Трансформатор в сборе
