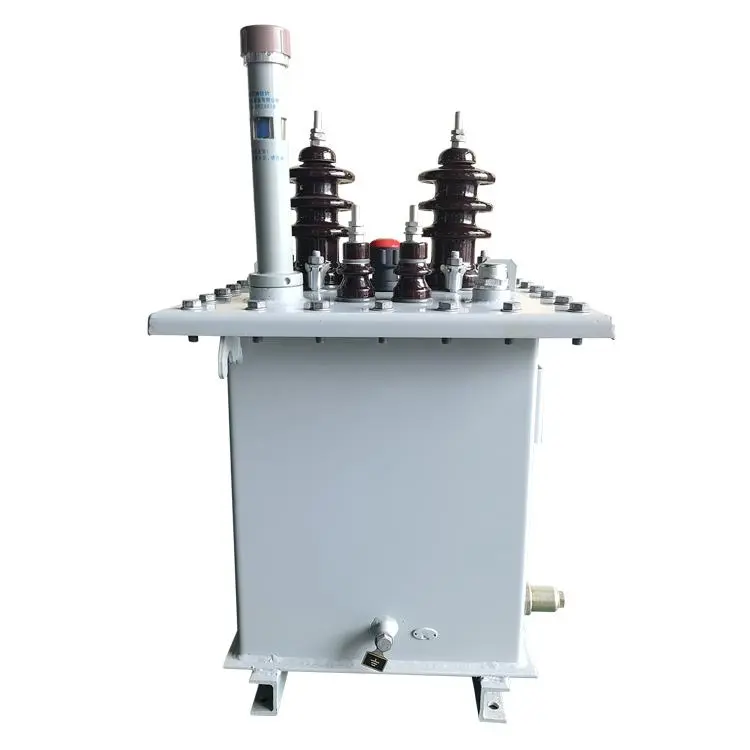

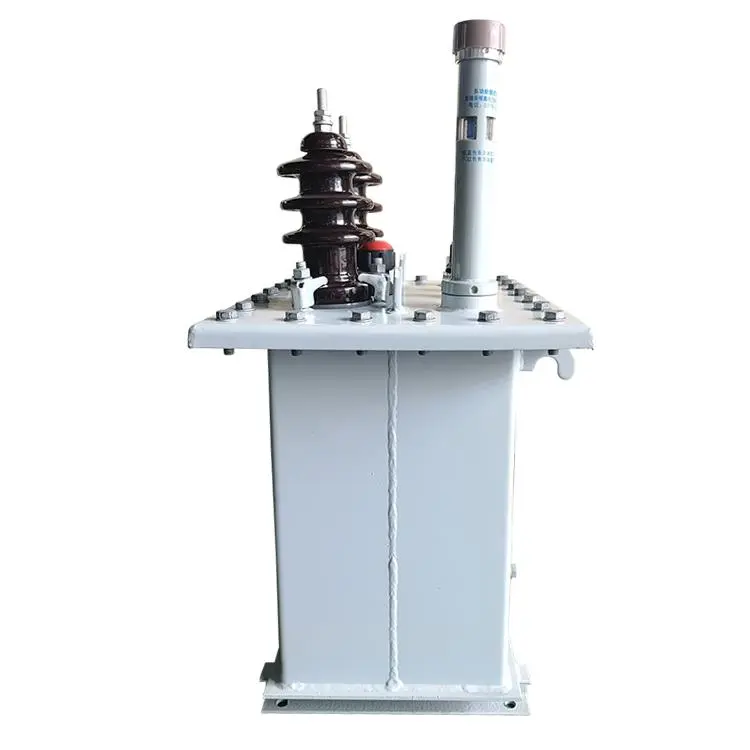

Распределительный трансформатор на 11 кВ, однофазный

Однофазный распределительный трансформатор на опоре 11 кВ представляет собой компактное и высокопроизводительное решение для воздушных распределительных систем. Он может снизить первичное напряжение 11 кВ до стандартных вторичных напряжений, таких как 220 В или 415 В, обеспечивая конечным пользователям безопасное и надежное питание.

Используя сердечники из кремниевой стали высочайшего качества и медные или алюминиевые обмотки, однофазный распределительный трансформатор 11 кВ, монтируемый на опоре, минимизирует потери нагрузки и потери без нагрузки, а также соответствует стандарту IEC 60076 и соответствующим стандартам энергоэффективности IEEE/ANSI. Маслонаполненный резервуар естественным образом охлаждается системой ONAN и выдерживает повышение температуры от 55 до 65 ℃, обеспечивая надежную работу при различных нагрузках.

Однофазный распределительный трансформатор 11 кВ для монтажа на опоре оснащен прочной втулкой, механизмом сброса давления и дополнительной функцией защиты от перенапряжения, что делает его очень устойчивым к погодным условиям, с низкими затратами на техническое обслуживание и подходит для установки на открытых опорах.

Этот трансформатор обеспечивает стабильное и безопасное питание и обладает отличной перегрузочной способностью, что делает его хорошим выбором для пользователей.

Технические параметры:

Вопрос: Можно ли настроить однофазный распределительный трансформатор на столб 11 кВ?

О: Да, этот трансформатор можно индивидуально настроить в соответствии с вашими конкретными требованиями к сети, обеспечивая безопасную работу и соответствие соответствующим нормам. Первичное напряжение однофазного распределительного трансформатора для монтажа на опоре 11 кВ может быть фиксированным на уровне 11 кВ или может быть принята конфигурация с двумя отводами, например, от 10,5 до 11,5 кВ. Чтобы соответствовать региональным стандартам Европы, Азии или развивающихся рынков, вторичный выход имеет несколько вариантов, включая 230 В, 240 В, 220/440 В или 415 В.

Диапазон выбора материалов для обмотки охватывает все: от экономичного легкого алюминия до меди с высокой теплопроводностью, включая и то, и другое. Более того, медь с высокой теплопроводностью позволяет достичь более высокой эффективности и лучшего отвода тепла при больших нагрузках. Поддержка частоты 50 Гц или 60 Гц.

Чтобы повысить эксплуатационные возможности однофазного распределительного трансформатора на столбе 11 кВ в жарком климате, метод охлаждения можно заменить стандартным ONAN на принудительное охлаждение. ±2x2,5% или более широкий диапазон переключателей ответвлений с автономным питанием позволяют оптимизировать напряжение без прерывания подачи электроэнергии. Уровень импеданса может соответствовать требованиям защиты и регулирования от замыканий баланса от 4 до 5%, а дополнительные защитные устройства, такие как высоковольтные предохранители, грозовые разрядники или птичьи кожухи, могут быть установлены для повышения безопасности в сельских или подверженных штормам районах. Экологически чистая жидкость на основе сложного эфира заменяет минеральное масло, повышая огнестойкость и экологичность. Эти специальные функции повышают удобство установки, возможность устранения неисправностей и энергоэффективность, создавая однофазный распределительный трансформатор на опоре 11 кВ, подходящий для воздушных линий связи в суровых условиях.

Другие дополнительные конфигурации включают усиленные топливные баки для районов с сильным ветром или землетрясением, а также антикоррозионное покрытие для регионов с солевым туманом. Уровень изоляции корпуса может достигать 75 кВ BIL, что позволяет выдерживать скачки напряжения в системе. Модификация корпуса позволяет снизить шум или улучшить вентиляцию. Диапазон мощности может охватывать типичные значения от 16 до 200 кВА, а конструкция сердечника позволяет снизить потери на нагрузке, тем самым обеспечивая превосходную эффективность.

Будь то отдаленные деревни или проекты расширения пригорода, эти индивидуальные решения могут гарантировать, что однофазный распределительный трансформатор на столбе 11 кВ будет соответствовать точным требованиям, обеспечивать надежное и стандартное распределение электроэнергии, одновременно минимизируя эксплуатационные расходы и максимально продлевая срок службы.

Основные части трансформаторов на опоре

Тип фронтального монтажа НН DB

Оборудование для полюсной линии

Трансформатор на столбе

Тип бокового монтажа НН DB

Производство оборудования

Машина для намотки фольги

Маслозаправочная установка

Трансформаторная печь и литейная установка

Трансформаторная печь

Центр диагностики

Трансформаторы в обработке

Трансформатор в сушке

Трансформатор в обмотке 2

Трансформатор в обмотке

Трансформатор в сборе
