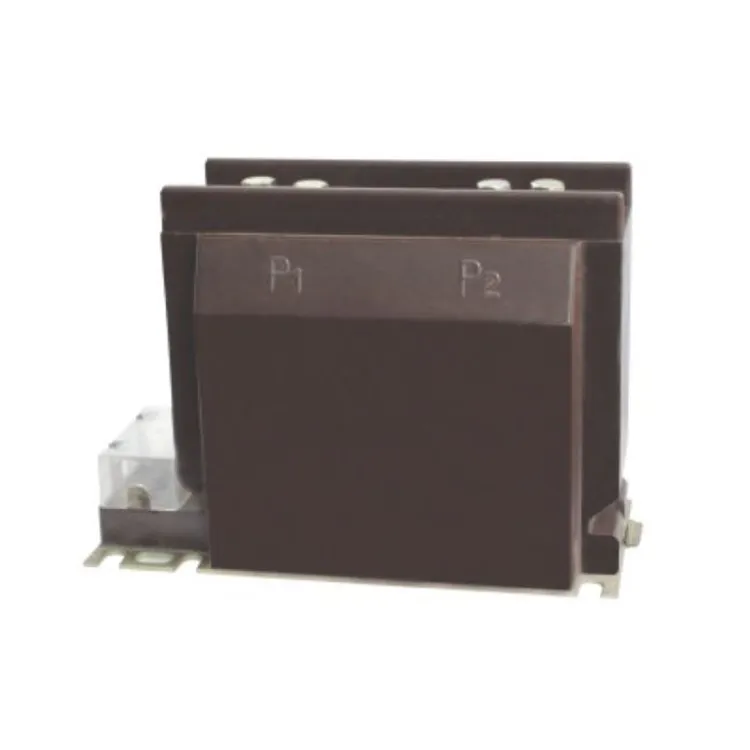

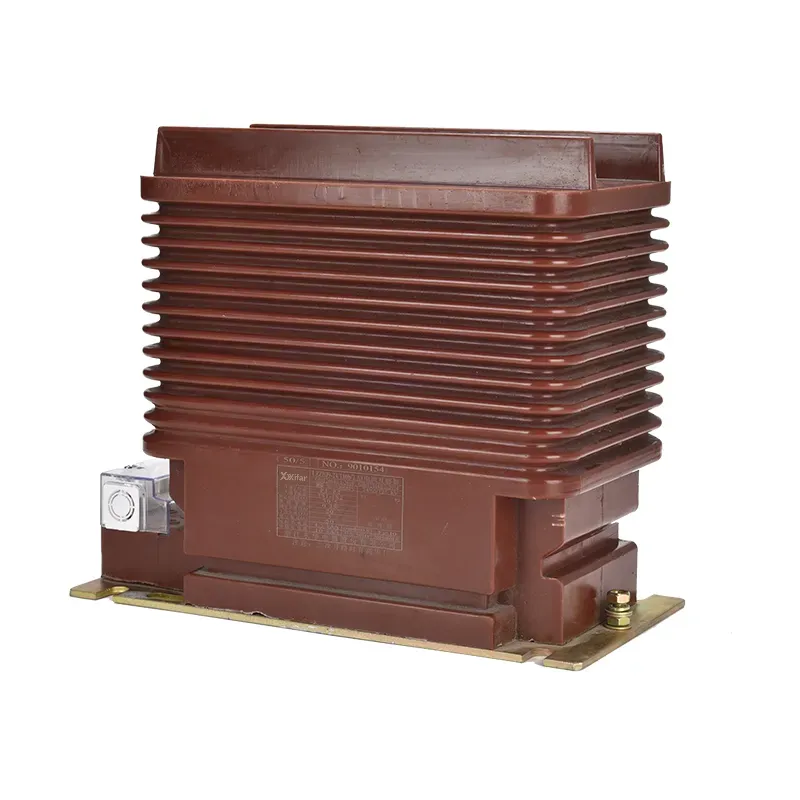

Трансформатор тока Ct 200 300 500 800 5а

Трансформатор тока ct с номиналами первичной обмотки 200, 300, 500 и 800 А и стандартным вторичным выходом 5 А предназначен для надежного измерения тока и защиты в энергосистемах с напряжением от 10 до 35 кВ.

В каждом трансформаторе тока ct 200 300 500 800 5a используется прецизионный медный проводник и магнитный сердечник надежного качества, что обеспечивает превосходные характеристики и точное соотношение во всем рабочем диапазоне. Трансформатор тока ct 200 300 500 800 5a предназначен для обеспечения стабильного вторичного выходного сигнала при различных условиях нагрузки, что делает его пригодным как для цепей измерения, так и для защитных цепей.

Корпус изготовлен из прочного, огнестойкого изоляционного материала, обеспечивающего превосходную устойчивость к влаге и воздействию окружающей среды. Компактная конструкция обеспечивает легкую установку в распределительных щитах, шкафах управления и распределительных щитах.

Техническая спецификация:

Часто задаваемые вопросы о продукте:

Вопрос: Что означает коэффициент трансформации трансформатора тока 200/5А в трансформаторе тока ct 200 300 500 800 5a?

О: в трансформаторе тока ct 200 300 500 800 5a коэффициент трансформации ТТ 200/5А означает, что когда через первичный проводник протекает 200 ампер, вторичная обмотка выдает 5 ампер. Тот же принцип применим и к другим соотношениям: 300/5А, 500/5А, 800/5А и т. д. Это соотношение гарантирует, что большие первичные токи могут быть уменьшены до стандартизированного вторичного значения для безопасного измерения и защиты.

Вопрос: Как выбрать правильный коэффициент трансформации трансформатора тока?

О: Коэффициент трансформации трансформатора тока следует выбирать в соответствии с максимальным током нагрузки системы. Например, если ваша фидерная линия обычно пропускает ток 180 А с периодическими пиками до 220 А, то подойдет трансформатор тока 200/5 А. Если ожидается, что ток достигнет 450–500 А, то более подходящим будет трансформатор тока 500/5 А. Цель состоит в том, чтобы избежать как завышенного размера, который снижает точность при низкой нагрузке, так и недостаточного размера, который может привести к насыщению.

Вопрос: Какие классы точности имеются у трансформатора тока ct 200 300 500 800 5a?

О: Для целей измерения распространенные классы включают 0,2, 0,2S, 0,5 и 0,5S. Типичные классы защиты: 5П10, 10П10 или 10П20. Требуемый класс зависит от того, будет ли трансформатор тока использоваться для коммерческого учета, общего мониторинга или релейной защиты.
