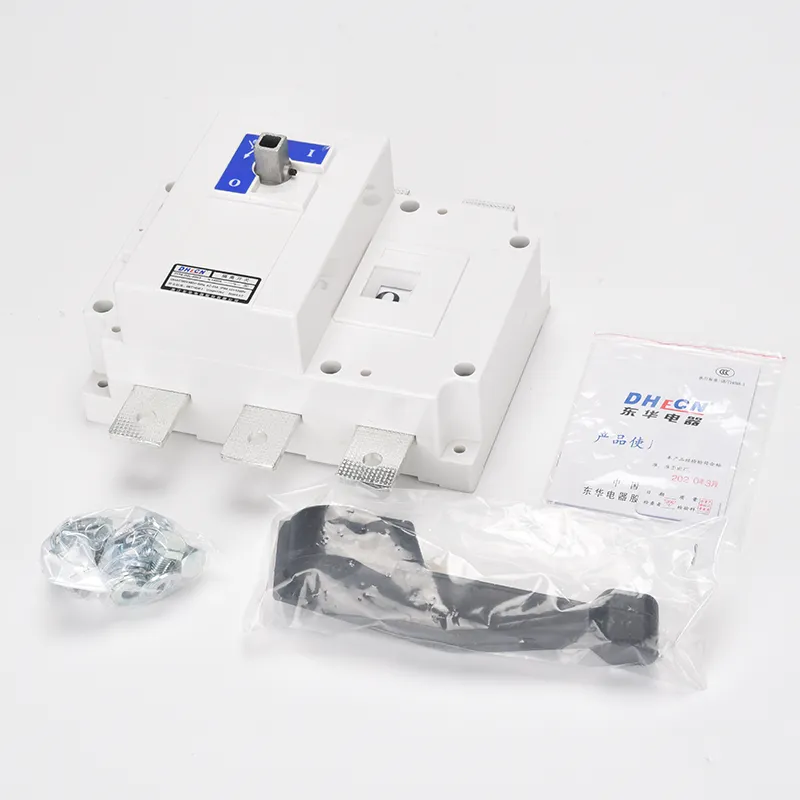

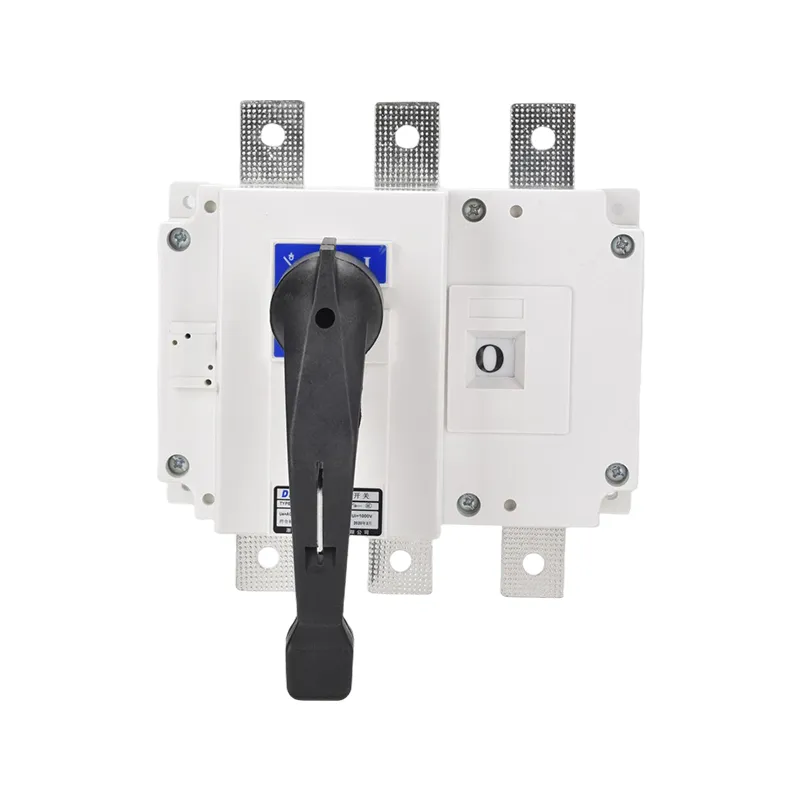

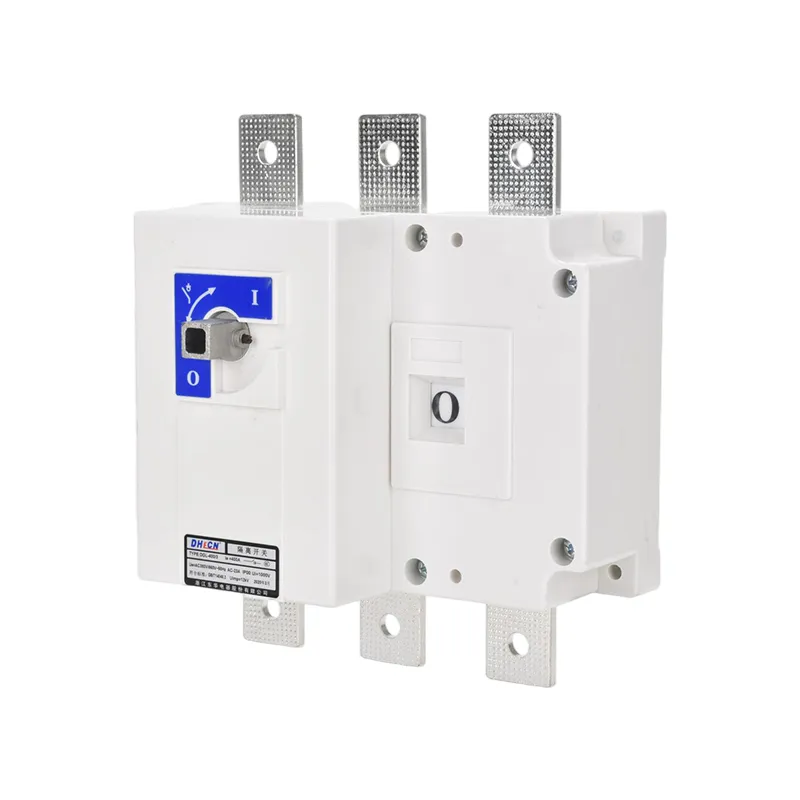

3-фазный разъединитель без предохранителя на 200 А

Являясь профессиональным производителем, компания Wenzhou XiFa Electric Power Equipment Co., Ltd строго следует системе контроля качества при производстве каждого трехфазного разъединителя на 200 А без предохранителя. В цехе трехфазного разъединителя без предохранителя на 200 А менеджеры проверят каждый производственный процесс, который работает бесперебойно, чтобы обеспечить быструю доставку без задержек. После завершения работы разъединителя необходимо пройти ряд заводских испытаний, таких как испытания на механическую работу, чтобы убедиться в плавности и надежности переключения, а также испытание на выдерживаемое напряжение промышленной частоты на главной цепи и частях изоляции.

Отправить запрос

Описание продукта

Чтобы лучше узнать трехфазный выключатель без предохранителя на 200 А, мы могли бы ввести разъединитель без предохранителя из функции в энергосистеме. Это может быть показано ниже:

1. Изоляция электропитания: во время проверки или технического обслуживания электрооборудования размыкание трехфазного разъединителя на 200 А без предохранителя полностью отделяет обслуживаемое оборудование от частей, находящихся под напряжением, создавая видимый разрыв и обеспечивая безопасность персонала.

2. Операции переключения: при работе энергосистемы трехфазные разъединители без предохранителей на 200 А работают в координации с автоматическими выключателями, чтобы изменить рабочую конфигурацию цепей, например, переместить шины или изменить маршруты питания: обеспечивая гибкое управление системой.

3. Создание и отключение малых токов: 3-фазные разъединители без предохранителей на 200 А могут напрямую подключать или отключать цепи малого тока, такие как ненагруженные короткие линии, трансформаторы напряжения и ограничители перенапряжения, без необходимости использования автоматического выключателя, тем самым упрощая рутинные операции.

4. Координация с защитными устройствами: при возникновении неисправности трехфазный разъединитель на 200 А без предохранителя изолирует неисправную секцию после срабатывания автоматического выключателя, предотвращая распространение неисправности и поддерживая стабильную работу системы.

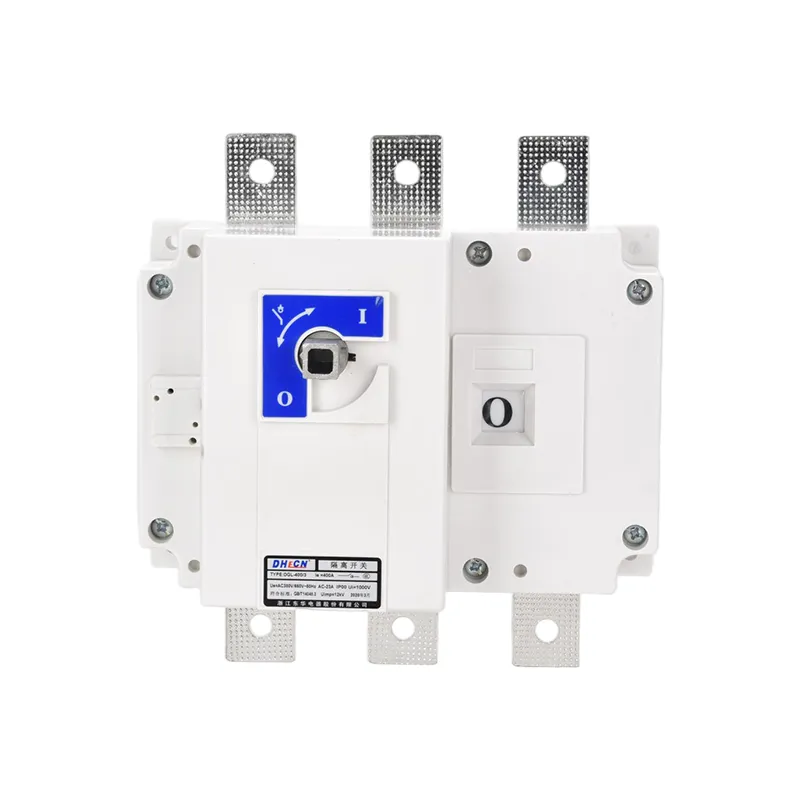

3 Phase 200 Amp Non Fused Disconnect Switch

Параметр продукта:

л-й (А)	125А	160А	200А	250А	315А	400А	500А	630А	1000А	1250А	1600А	2000А	2500А	3150А	4000А
Уи(В)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Диэлектрическая прочность (В)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Уимп (КВ)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Рабочий ток ле(А)
400 В переменного тока21Б	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400 В переменного тока 22В	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400 В переменного тока 23В	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750 В переменного тока21В	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750 В переменного тока 22В	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750 В переменного тока 23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220 В постоянного тока21	125	160	200	250	315	400	500	630
220 В постоянного тока22	125	160	200	250	315	400	400	500
220 В постоянного тока23	125	125	160	200
440 В постоянного тока21	100	125	160	200	315	400	400	500
440 В постоянного тока22	100	125	160	200	315	400	400	500
440 В постоянного тока23	100	125	160	200
Мощность двигателя (КВт)
400В	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750В	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms, 0,1 с/1,0 с)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Создающая и отключающая способность
lcn(A Rms) AC23B 400 В	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400 В	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (пиковое значение KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Механический срок службы (раз)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Электрический срок службы (раз)
Ue=660 В номинальный ток le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Вес (кг)
3 полюса	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 полюса	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Рабочий крутящий момент (Нм)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

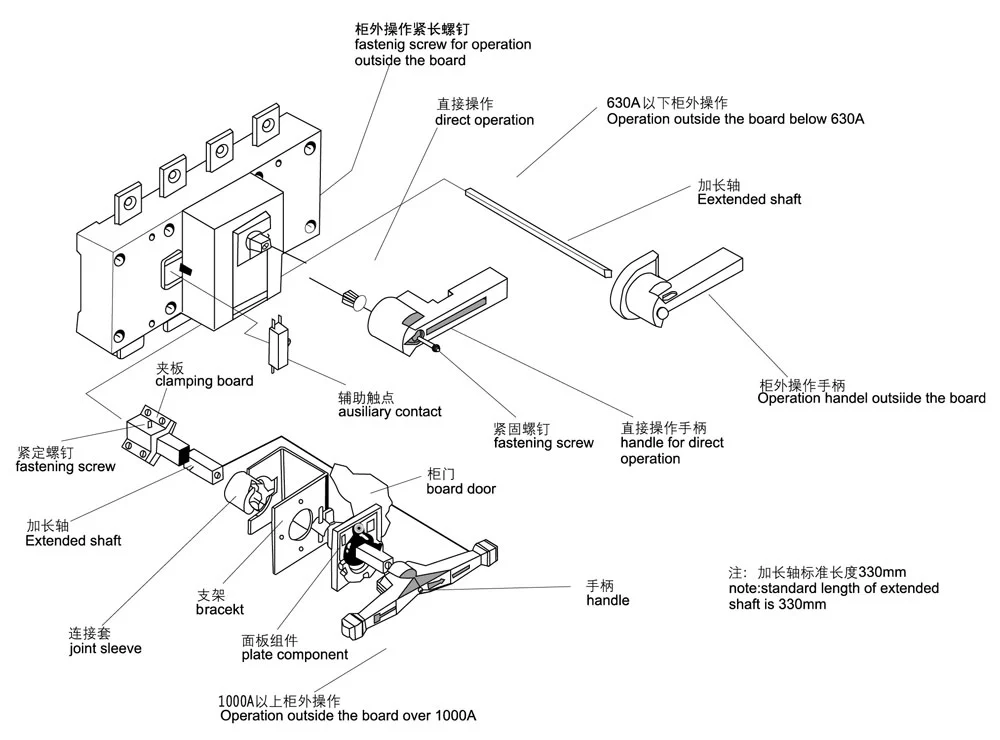

3 Phase 200 Amp Non Fused Disconnect Switch

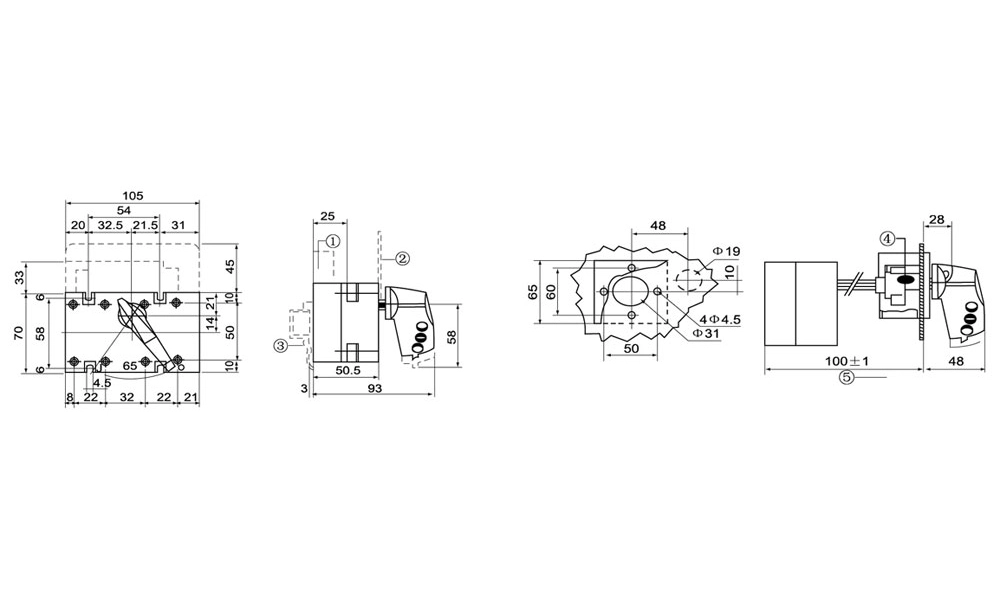

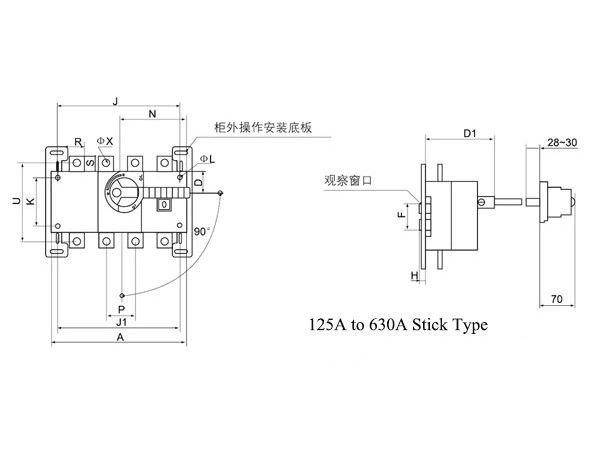

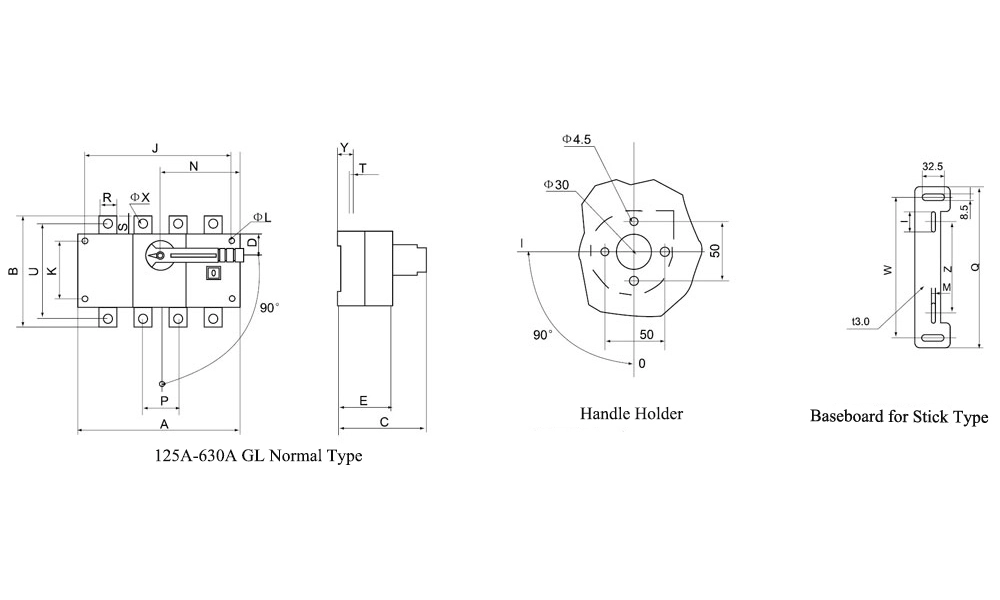

Тип	Размер рамы и размер установки
ГЛ-125～630А	A	B	C	D	Д1	E	φL	J	J1	K	N	P	R	S	T	U	φX	Y	F	H
125А-160А/3	140	135	125	27	92	73	6	120	120	65	85	36	20	25	4	115	9	25	59	10
125А-160А/4	170	135	125	27	92	73	6	150	150	65	85	36	20	25	4	115	9	25	59	10
200А-250А/3	180	170	138	35	98	86	6	160	160	90	115	50	25	30	4	140	11	25	76	15
200А-250А/4	230	170	138	35	98	86	6	210	210	90	115	50	25	30	4	140	11	25	76	15
315А-400А/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315А-400А/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500А-630А/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500А-630А/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

Тип	Размер
ГЛ-125～630А	I	M	Z	W	Q
125А	55	5.5	85	190	218
160А	55	5.5	85	190	218
200А	55	5.5	85	190	218
250А	55	5.5	85	190	218
315А	60	6.5	130	240	270
400А	60	6.5	130	240	270
500А	60	6.5	130	240	270
630А	60	6.5	130	240	270

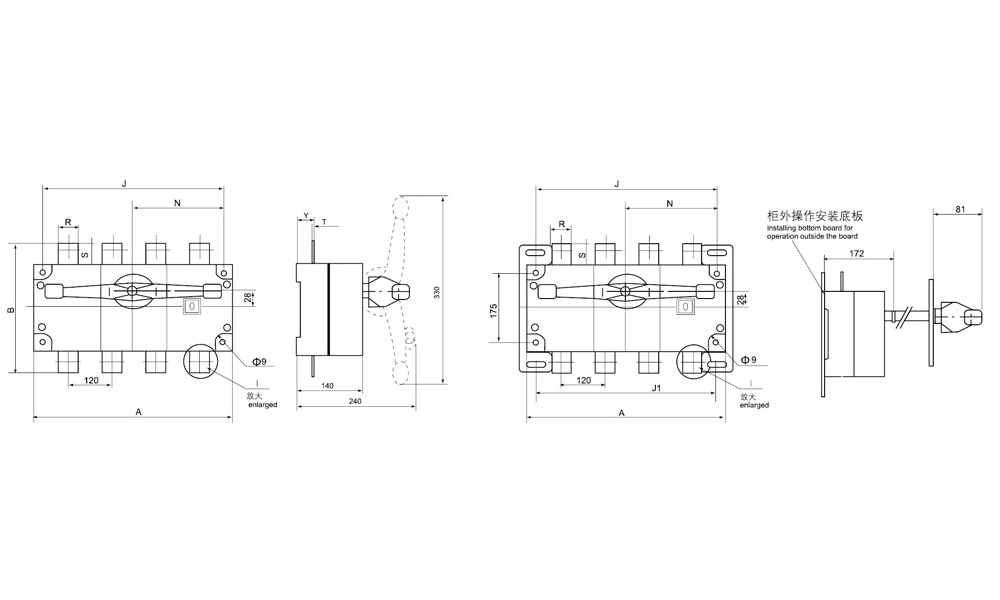

Тип	Размер рамы и размер установки
ГЛ-1000～4000А	A	B	J	J1	N	R	S	T	Y
1000-1250А/3	378	312	355	355	186	60	56	8	48
1000-1250А/4	492	312	470	470	248	60	56	8	48
1600А/3	378	338	355	355	186	80	69	8	49
1600А/4	492	338	470	470	248	80	69	10	49
2000-2500А/3	378	455	355	355	186	80	127	10	78.5
2000-2500А/4	492	455	470	470	248	80	127	10	78.5
3150-4000А/3	378	514	355	355	186	120	157	12	78.5
3150-4000А/4	492	514	470	470	248	120	157	12	78.5

Часто задаваемые вопросы о продукте:

Вопрос: Какова основная функция трехфазного разъединителя на 200 А без предохранителя?

О: 3-фазный разъединитель без предохранителя на 200 А обеспечивает возможность ручного отключения питания от оборудования или цепей для технического обслуживания и обеспечения безопасности. В отличие от выключателя с предохранителем, он не имеет защиты от перегрузки по току — он просто размыкает и замыкает цепь.

Вопрос: В каких случаях обычно используется трехфазный разъединитель на 200 А без предохранителя?

A: Разъединители без предохранителя обычно устанавливаются, когда защита от перегрузки по току уже обеспечивается входным выключателем или предохранителем. Их часто используют в качестве локальных изолирующих устройств для систем отопления, вентиляции и кондиционирования, двигателей, станков или распределительных панелей.

Вопрос: Почему стоит выбрать номинал 200 ампер?

О: Номинальный ток 200 А подходит для систем, в которых максимальный продолжительный ток нагрузки не превышает 200 А. Этот рейтинг часто используется на коммерческих и легких промышленных объектах среднего размера, где ответвленные цепи или отдельные нагрузки требуют безопасной изоляции.

Вопрос: Какие номинальные напряжения доступны для трехфазного выключателя без предохранителя на 200 А?

Ответ: Большинство трехфазных разъединителей без предохранителей на 200 А рассчитаны на напряжение до 600 В переменного тока, наиболее распространенными являются напряжения 240 В и 480 В. Всегда проверяйте, соответствует ли номинал устройства напряжению системы или превышает его.
