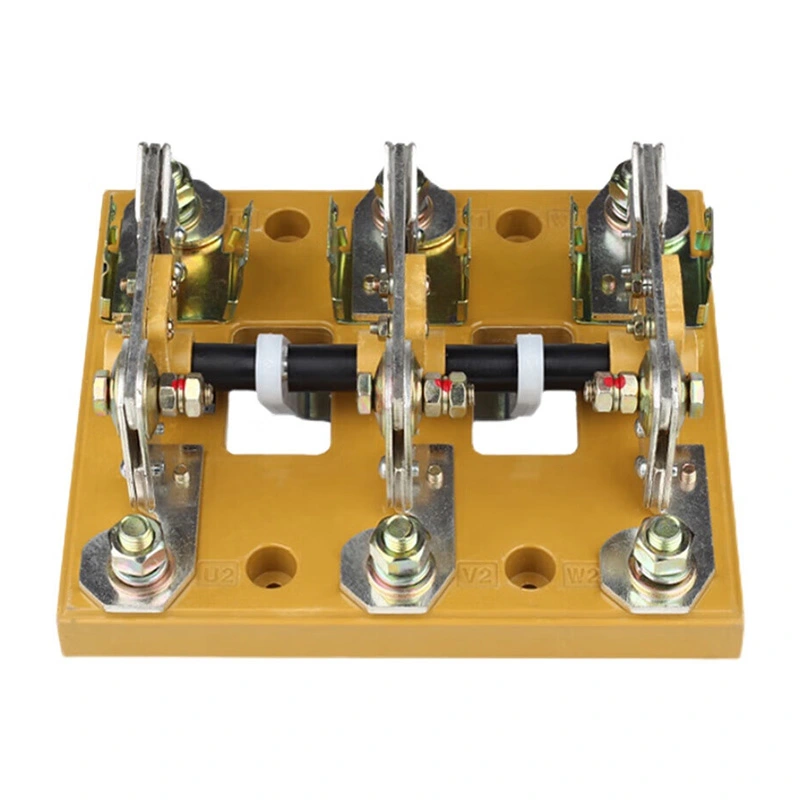

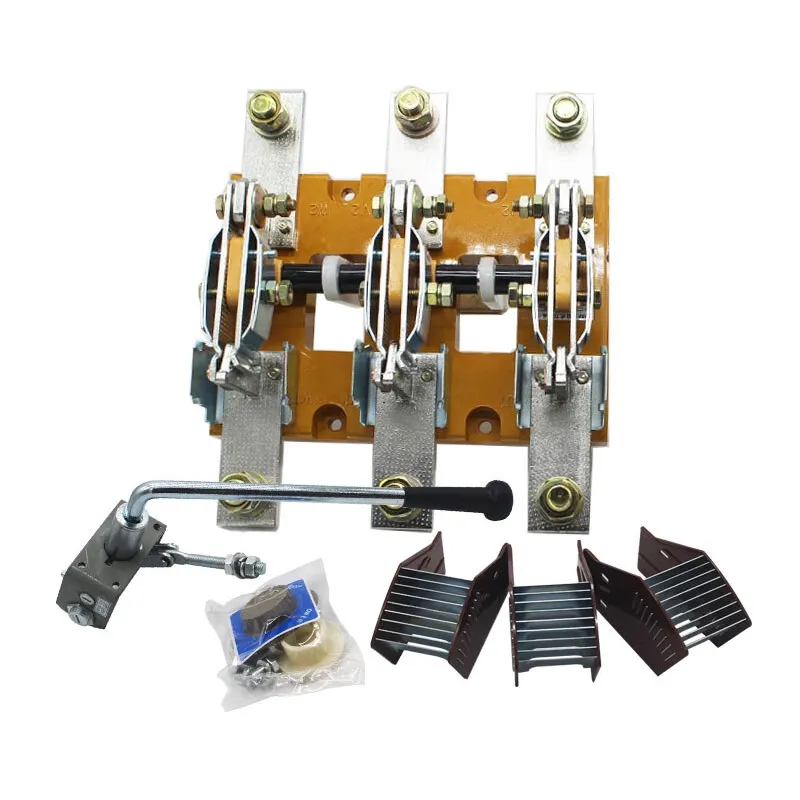

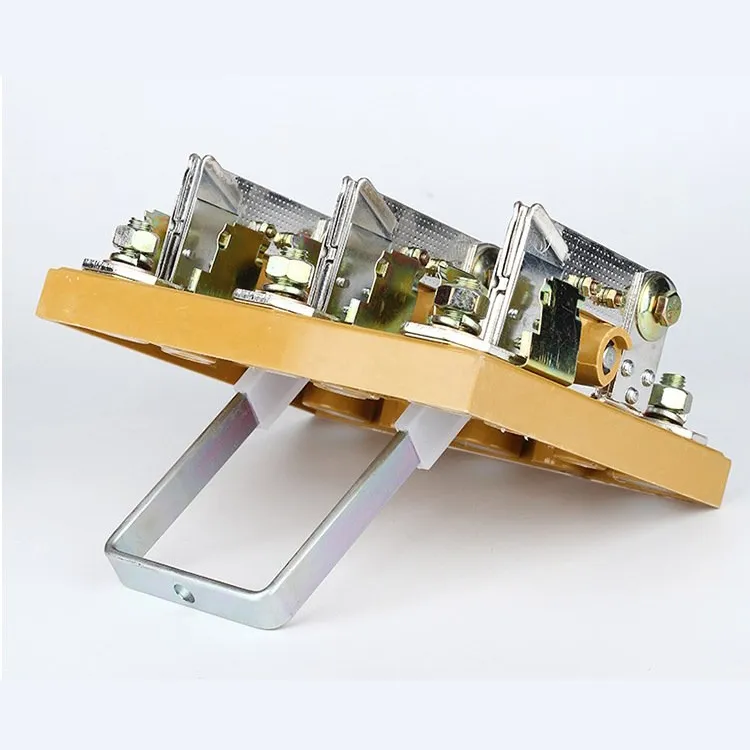

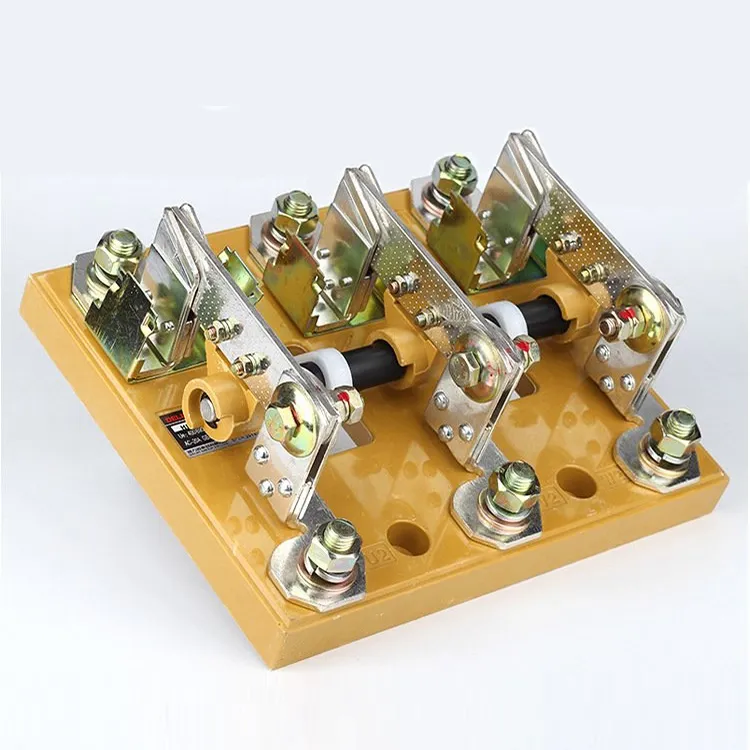

Электрический шкаф, 800 А, 3-фазный выключатель

Для производства надежного электрического шкафа с трехфазным выключателем на 800 А компания Wenzhou XiFa Electric Power Equipment Co., Ltd использует высококачественные медные контакты и прочный корпус, чтобы обеспечить длительный срок службы. Между тем, каждый трехфазный выключатель электрического шкафа на 800 А имеет компактную и простую конструкцию, которая не только обеспечивает очевидную визуально точку отключения, но также подходит для монтажа на панели или стене. Между тем, перед быстрой отправкой каждый электрический шкаф с трехфазным разъединителем на 800 А должен пройти заводские испытания.

Отправить запрос

Описание продукта

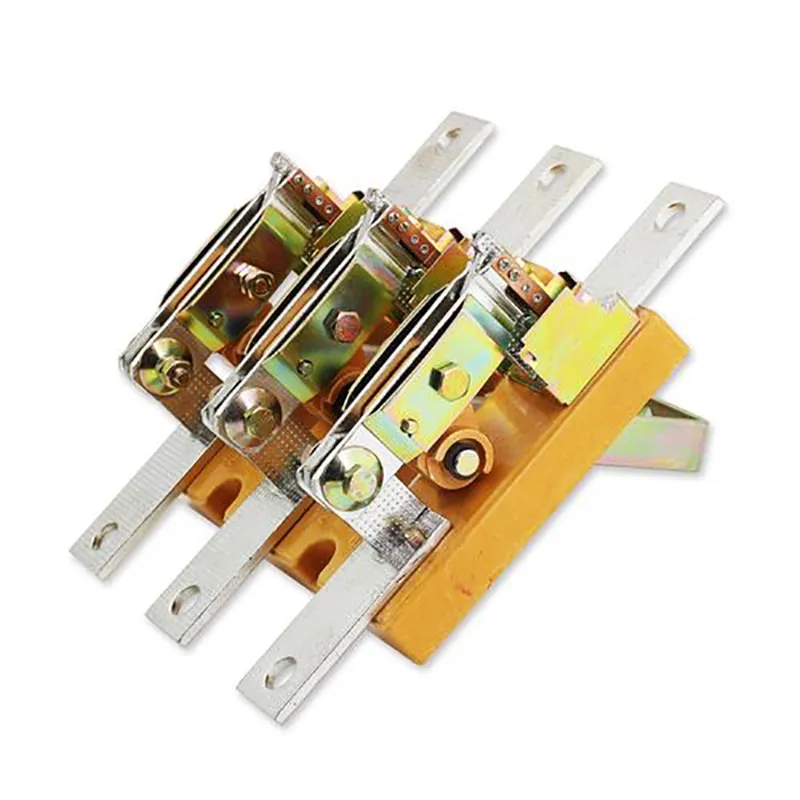

Трехфазный выключатель на 800 А — это устройство, которое в основном используется для изоляции источников питания, выполнения коммутационных операций, а также подключения или отключения слаботочных цепей. Он не имеет функции гашения дуги. В разомкнутом положении контакты сохраняют заданное изоляционное расстояние с четко видимым разрывом; В закрытом положении переключатель способен пропускать нормальный рабочий ток, а также выдерживать аномальные условия, такие как ток короткого замыкания, в течение определенного периода времени.

В большинстве случаев трехфазный выключатель на 800 А применяется в качестве изоляторов низкого напряжения, то есть они рассчитаны на напряжение ниже 1 кВ. Хотя их принцип действия и конструкция относительно просты, они производятся в больших количествах, и их надежность имеет решающее значение. В результате они играют важную роль в проектировании, строительстве и безопасной эксплуатации подстанций и электростанций.

Определяющей характеристикой трехфазного выключателя на 800 А является то, что он не может прерывать ток нагрузки; его можно открывать или закрывать только тогда, когда в цепи нет тока. Типичные ссылки на трехфазный разъединитель на 800 А охватывают их функции, характеристики, классификацию, применение, улучшения защиты от неправильной эксплуатации, методы технического обслуживания и распространенные проблемы.

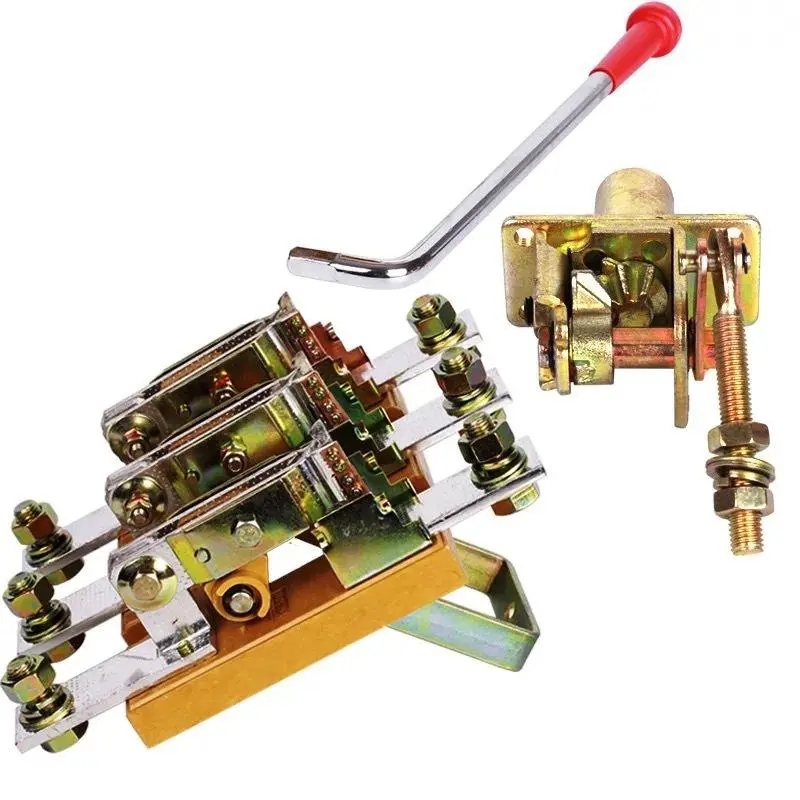

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

Параметр продукции:

л-й (А)	125А	160А	200А	250А	315А	400А	500А	630А	1000А	1250А	1600А	2000А	2500А	3150А	4000А
Уи(В)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Диэлектрическая прочность (В)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Уимп (КВ)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Рабочий ток ле(А)
400 В переменного тока21Б	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400 В переменного тока 22В	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400 В переменного тока 23В	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750 В переменного тока21В	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750 В переменного тока 22В	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750 В переменного тока 23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220 В постоянного тока21	125	160	200	250	315	400	500	630
220 В постоянного тока22	125	160	200	250	315	400	400	500
220 В постоянного тока23	125	125	160	200
440 В постоянного тока21	100	125	160	200	315	400	400	500
440 В постоянного тока22	100	125	160	200	315	400	400	500
440 В постоянного тока23	100	125	160	200
Мощность двигателя (КВт)
400В	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750В	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms, 0,1 с/1,0 с)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Создающая и отключающая способность
lcn(A Rms) AC23B 400 В	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400 В	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (пиковое значение KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Механический срок службы (раз)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Электрический срок службы (раз)
Ue=660 В номинальный ток le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Вес (кг)
3 полюса	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 полюса	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Рабочий крутящий момент (Нм)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

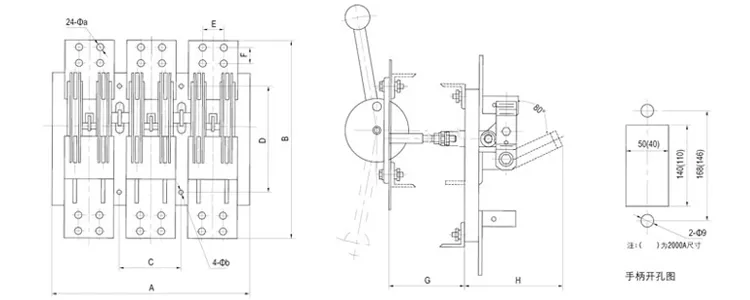

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

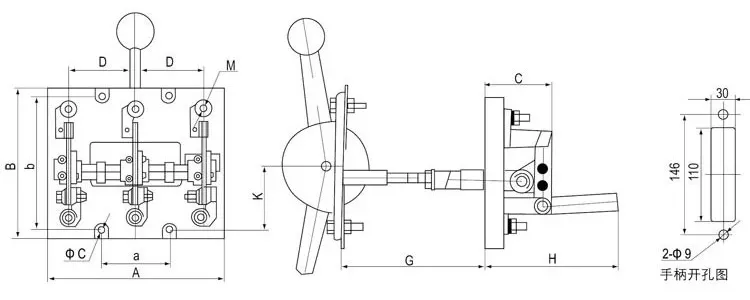

Тип		Размер рамы (мм)						Размер установки (мм)
Тип		A	B	C	С1	D	G	a	b	Φc	H	K	M
HD13-100	3П	210	190	80	160	80	250	80	160	Φ7	90	82	М8
HD13-100	4П	290	190	80	160	80	250	160	160	Φ7	90	82	М8
HD13-200	3П	210	190	80	160	80	250	80	160	Φ7	90	82	М8
HD13-200	4П	290	190	80	160	80	250	160	160	Φ7	90	82	М8
HD13-400	3П	240	205	92	180	90	250	90	160	Φ7	88	82	М12
HD13-400	4П	330	205	92	180	90	250	180	160	Φ7	88	82	М12
HD13-600	3П	270	300	100	188	100	250	100	160	Φ9	88	82	М16
HD13-600	4П	370	300	100	188	100	250	200	160	Φ9	88	82	М16
HD13-1000	3П	325	315	116	226	120	250	120	160	Φ9	85	78	2-М12
HD13-1000	4П	450	315	116	226	120	250	240	160	Φ9	85	78	2-М12
HD13-1500	3П	360	355	125	238	130	250	130	160	Φ11	85	78	4-М12
HD13-1500	4П	490	355	125	238	130	250	260	160	Φ11	85	78	4-М12
HD13-2000	3П	360	355	125	238	130	250	130	160	Φ11	85	78	4-М12
HD13-2000	4П	490	355	125	238	130	250	260	160	Φ11	85	78	4-М12

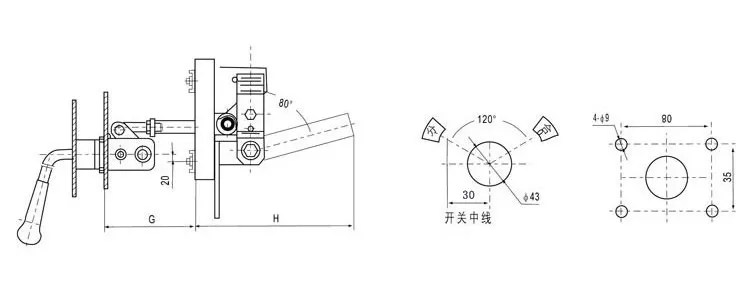

Тип	A	B	C	D	E	F	H	Φа	Φб	G
HD13-2000	520	350	170	180	48	36	277.5	12	9	250
HD13-3000	600	390	200	180	60	40	233	16	11	250

Часто задаваемые вопросы по производству:

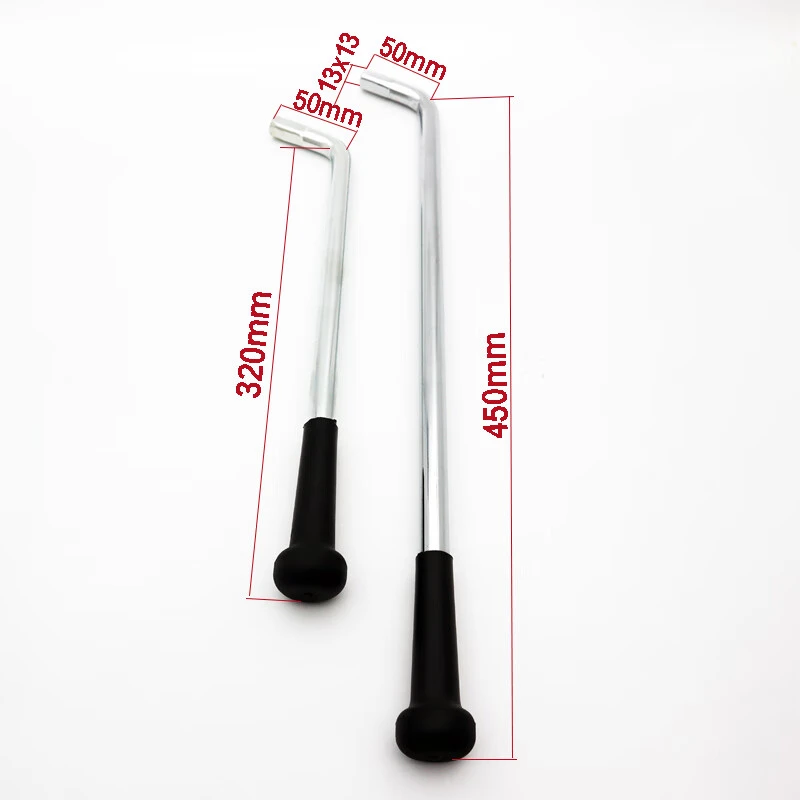

Вопрос: Как мне выбрать между различными типами рукояток (поворотная или рычажная)?

A: Поворотные ручки: компактные, часто используются в центрах управления двигателями или в ограниченном пространстве.

Рычажные ручки: большего размера и более заметные, предпочтительнее, когда требуется четкая индикация ВКЛ/ВЫКЛ.

Выбор зависит от пространства, безопасности обзора и предпочтений оператора.

Вопрос: Можно ли установить трехфазный выключатель на 800 А в любом положении?

О: Как правило, трехфазный выключатель на 800 А следует устанавливать вертикально в целях соблюдения требований безопасности и норм. Некоторые конструкции допускают гибкость, но всегда следуйте инструкциям производителя и местным электротехническим нормам.

Вопрос: Поддерживает ли трехфазный выключатель на 800 А процедуры блокировки/маркировки (LOTO)?

О: Да, в комплект входит трехфазный выключатель на 800 А. Большинство моделей оснащены ручками, запираемыми на замок, чтобы обеспечить соответствие требованиям безопасности OSHA по блокировке/маркировке. Это позволяет техническим специалистам безопасно обслуживать оборудование без риска случайного повторного включения.
