480 В, 3-фазный, 400 А, разъединитель с предохранителем

Являясь специализированным производителем, компания Wenzhou XiFa Electric Power Equipment Co., Ltd уже более 10 лет производит 3-фазный разъединитель с предохранителем на 480 Вольт, 400 А, с предохранителем. Компания Wenzhou XiFa Electric Power Equipment Co., Ltd продолжает использовать принцип «простоты и эффективности» при разработке каждого трехфазного выключателя с предохранителем на 480 В, 400 А, который не только обеспечивает превосходные характеристики отключения и изоляции, но также обеспечивает защиту от короткого замыкания и перегрузки. В компании Wenzhou XiFa Electric Power Equipment Co.,Ltd техническая группа стремится разработать трехфазный разъединитель с предохранителем на 480 В, 400 А, обеспечивающий низкий уровень отказов и не требующий обслуживания.

Отправить запрос

Описание продукта

Трехфазный выключатель с предохранителем на 480 В, ток 400 А играет важную роль в электрических цепях. Объединив функции предохранителя и рубильника, он обеспечивает как защитные возможности, так и удобство эксплуатации. Благодаря своей уникальной механической конструкции и точной работе трехфазный выключатель с предохранителем на напряжение 480 В, ток 400 А, стал незаменимым компонентом современных электрических систем.

1. Во время нормальной работы выключатель контролирует подключение и отключение питания, обеспечивая плавную непрерывность цепи. При необходимости технического обслуживания разъединитель с предохранителем обеспечивает четкую точку физического отключения, обеспечивая безопасность персонала и оборудования.

2. В случае перегрузки или короткого замыкания плавкий предохранитель внутри выключателя быстро плавится, прерывая ток повреждения и защищая цепь и подключенные устройства от повреждений.

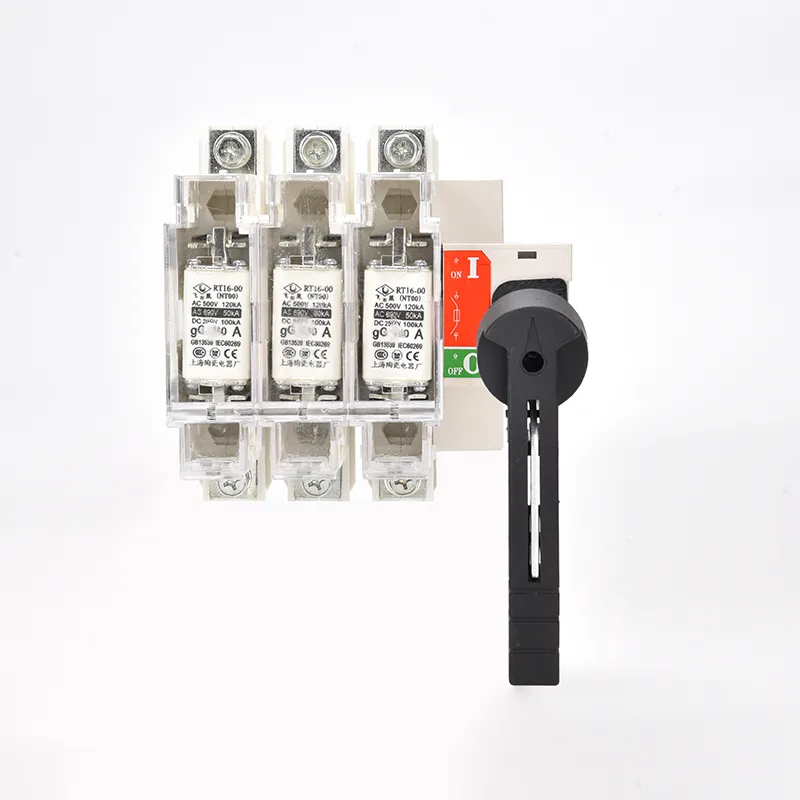

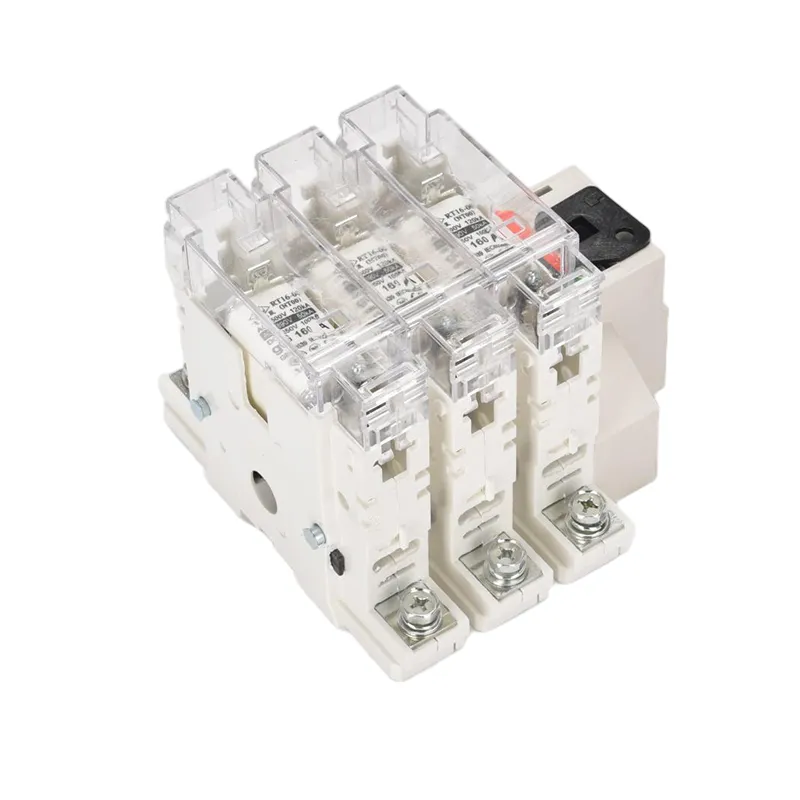

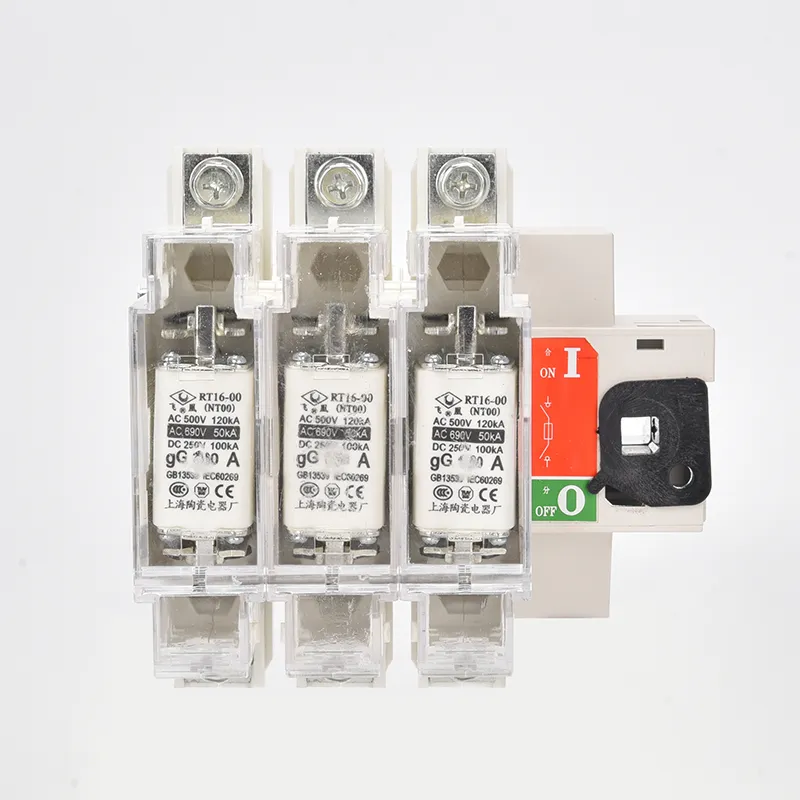

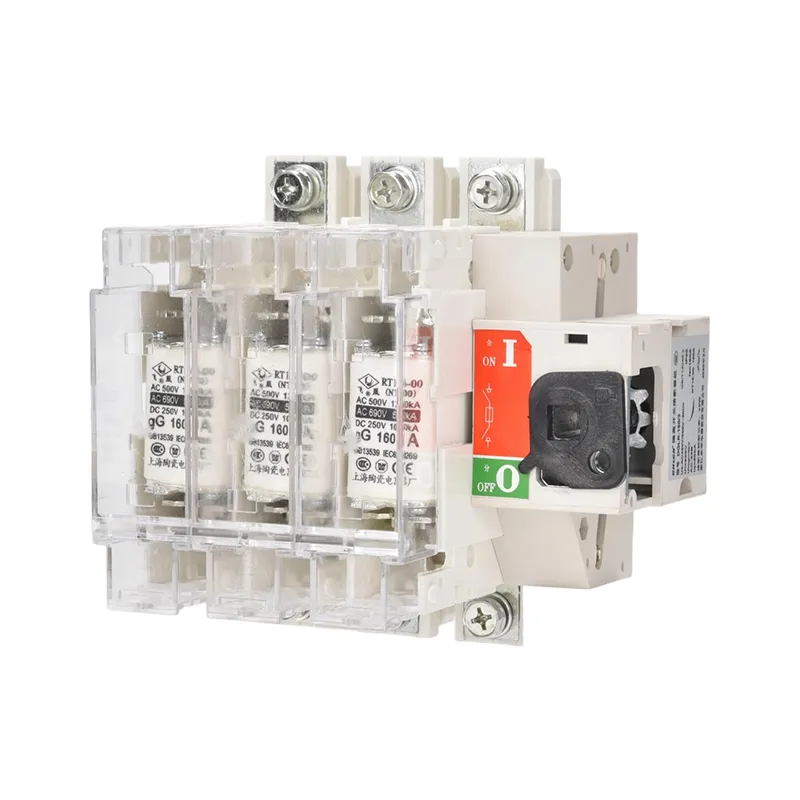

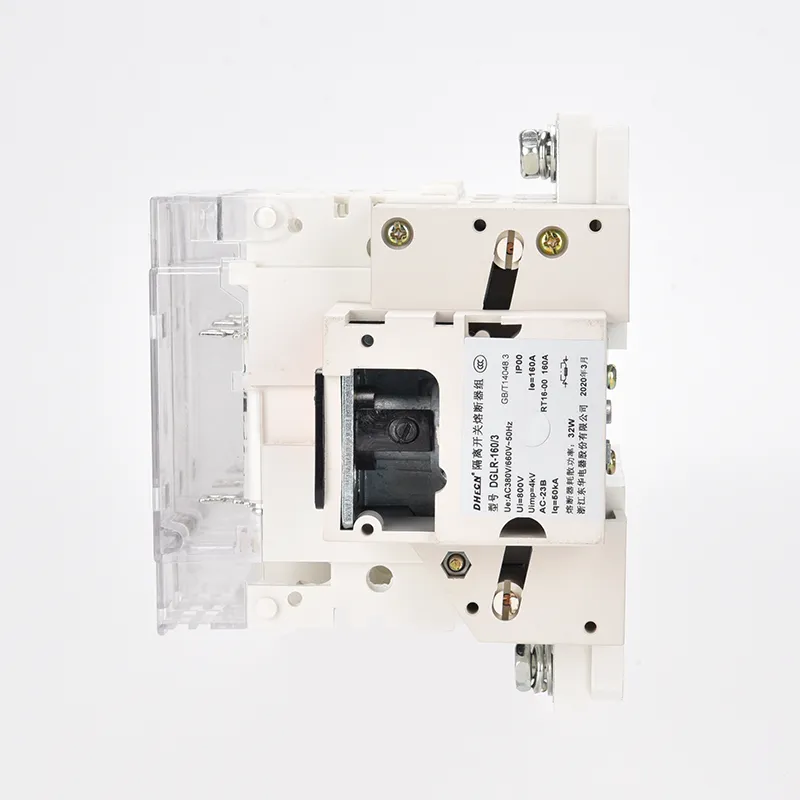

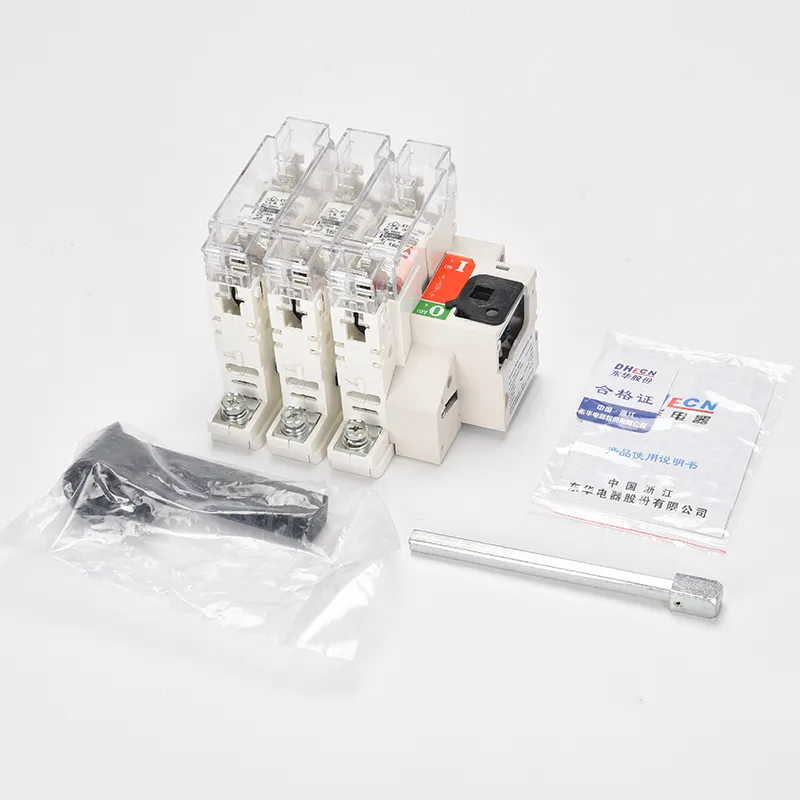

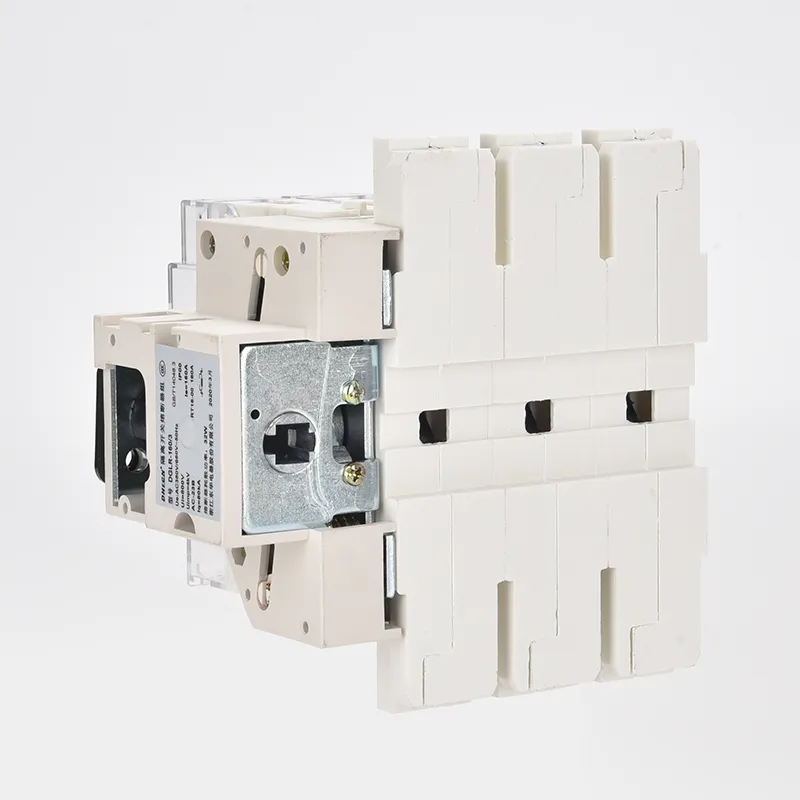

480 Volt 3 Phase 400 Amp Fused Disconnect Switch

Параметр продукта:

Ток кадра А	Номинальный ток предохранителя (А)	Режим предохранителя
63	10, 20, 30, 40, 50, 63	00С
160	63, 80, 100, 125, 160	0
250	160	0
250	200、250	1
400	300, 315, 400	2
630	400, 500, 630	3

480 Volt 3 Phase 400 Amp Fused Disconnect Switch

передний тип

Тип	Размер предохранителя	Размер рамы и размер установки
ГЛР-63～400А		A	B	D	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63А/3	0~00С	152	118	20～30	117				159	145	106	5.4	62.5	32
63А/4	0~00С	184	118	20～30	117				159	145	106	5.4	62.5	32
160А/3	0～00	164	162	28～30	126	44	108	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
160А/4	0～00	200	162	28～30	126	44	144	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
250/3	1	236	195	28～30	146	65	180	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
250/4	1	296	195	28～30	146	65	240	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
400/3	2	278	205	28～30	149	65	192	75	200	260	172	6.4	121	66	50	3	11	20
400/4	2	344	205	28～30	149	65	258	75	200	260	172	6.4	121	66	50	3	11	20

Тип	Размер предохранителя	Размер рамы и размер установки
ГЛР-400～630А		A	А1	B	Б1	C	E	H	H1	Н2	J	J2	J1	K	M	N	P	R	S	С1	T	V	U	W	φL	Y
400А/3	2	414	285	238	115	307	221	190	71	79	210	70	65	180	32.5	162	65	32	35	43	5	40.5	208	39.5	7	69
400А/4	2	474	345	238	115	307	221	255	71	79	210	70	65	180	32.5	162	65	32	35	43	5	24.5	208	39.5	7	69
630А/3	3	470	345	300	150	348	268	235	85	85	250	100	76	250	38.5	162	80	50	50	50	7	45.5	260	44.5	9	72
630А/4	3	550	425	300	150	348	268	315	85	85	250	100	76	250	38.5	162	80	50	50	50	7	34.5	260	445	9	72

Тип в сторону

Тип	Размер предохранителя	Размер рамы и размер установки
ГЛР-63～400А		A	B	C	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63А/3	0~00С	133	118	134	126.5		116.5		159	145	106	5.4	36	32
63А/4	0~00С	164	118	117	126.5		116.5		159	145	106	5.4	36	32
160А/3	0～00	150	162	173	126.5	44	108	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
160А/4	0～00	186	162	173	126.5	44	144	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
250/3	1	253	195	173	146	65	180	75	185	251	162	6.4	81	60	32	2.5	11	19.5
250/4	1	313	195	173	146	65	240	75	185	251	162	6.4	81	60	32	2.5	11	19.5
400/3	2	271	205	173	149	65	192	75	200	260	172	6.4	86	66	50	3	11	20
400/4	2	337	205	173	149	65	250	75	200	260	172	6.4	86	66	50	3	11	20

Тип	Размер предохранителя	Размер рамы и размер установки
ГЛР-400～630А		A	А1	B	Б1	E	H	H1	Н2	J	J2	J1	K	M	N	P	R	S	С1	T	V	U	W	φL	Y
400А/3	2	500	285	238	115	221	190	70	79	210	70	65	180	32.5	119	65	32	30	43	5	40.5	208	39.5	7	69
400А/4	2	560	345	238	115	221	255	70	79	210	70	65	180	32.5	119	65	32	30	43	5	24.5	208	39.5	7	69
630А/3	3	550	345	300	150	268	235	100	85	250	100	76	250	38.5	119	80	50	50	50	7	45.5	260	44.5	9	72
630А/4	3	630	425	300	150	268	315	100	85	250	100	76	250	38.5	119	80	50	50	50	7	34.5	260	445	9	72

Обслуживание продукта:

1. Перед вводом в эксплуатацию трехфазный выключатель с предохранителем на 480 В, ток 400 А необходимо установить в вертикальное положение и снять крышку.

2. Чтобы обеспечить надлежащую отключающую способность при коротком замыкании и ограничение тока, трехфазный разъединитель с предохранителем на 480 В, ток 400 А должен быть оснащен предохранителями соответствующего номинала.

3. При замене плавкой вставки сначала необходимо отключить цепь нагрузки и открыть или снять крышку разъединителя. Затем предохранитель можно высвободить, осторожно нажав на пружинный зажим под удерживающей пластиной. Новый предохранитель устанавливается путем сдвигания его вниз по направляющему пазу на место.

4. Хотя дугогасительную камеру можно легко вставить или вынуть из верхнего гнезда, следует избегать ненужного удаления. Во время установки с ним следует обращаться осторожно и вставлять его медленно до полной фиксации.

5. Чтобы поддерживать контакты трехфазного выключателя с предохранителем на 480 В, 400 А, в хорошем состоянии, необходимо регулярно проверять и очищать их от пыли, масла и других отложений. Кроме того, необходимо периодически смазывать движущиеся части рабочего механизма для обеспечения плавной работы и продления срока службы.
