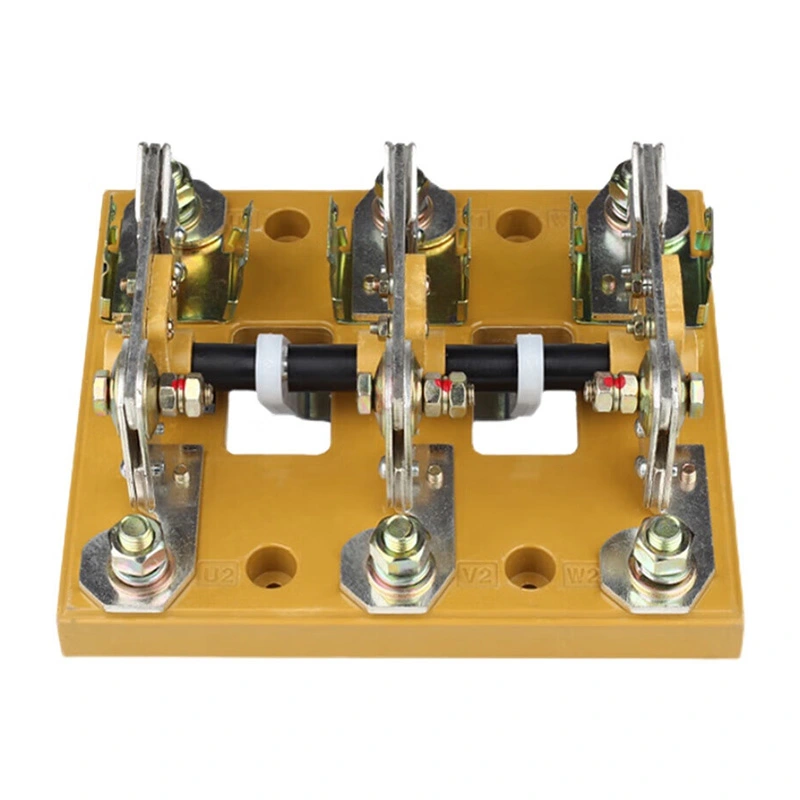

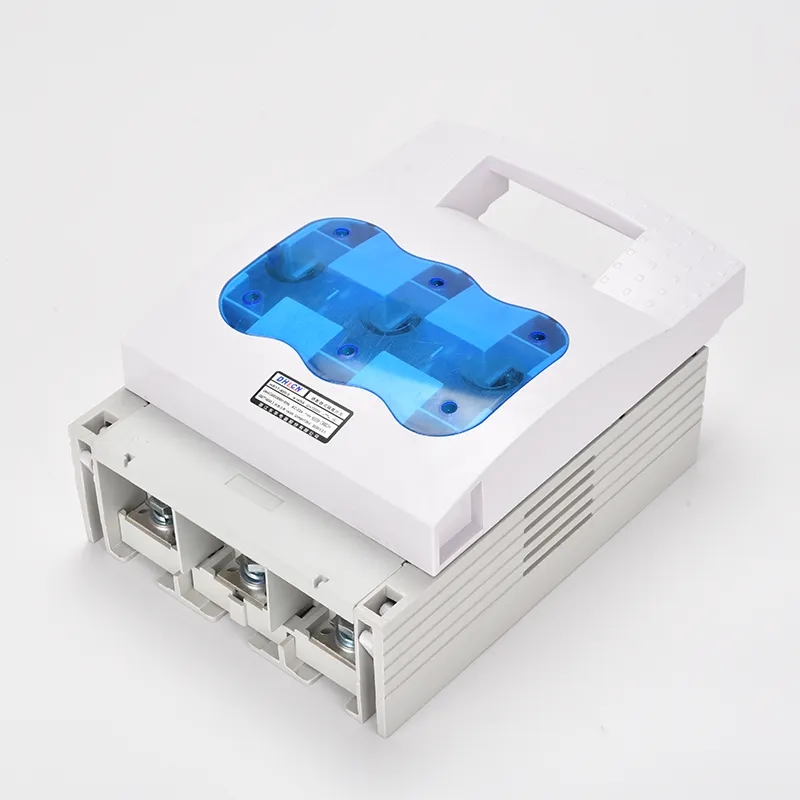

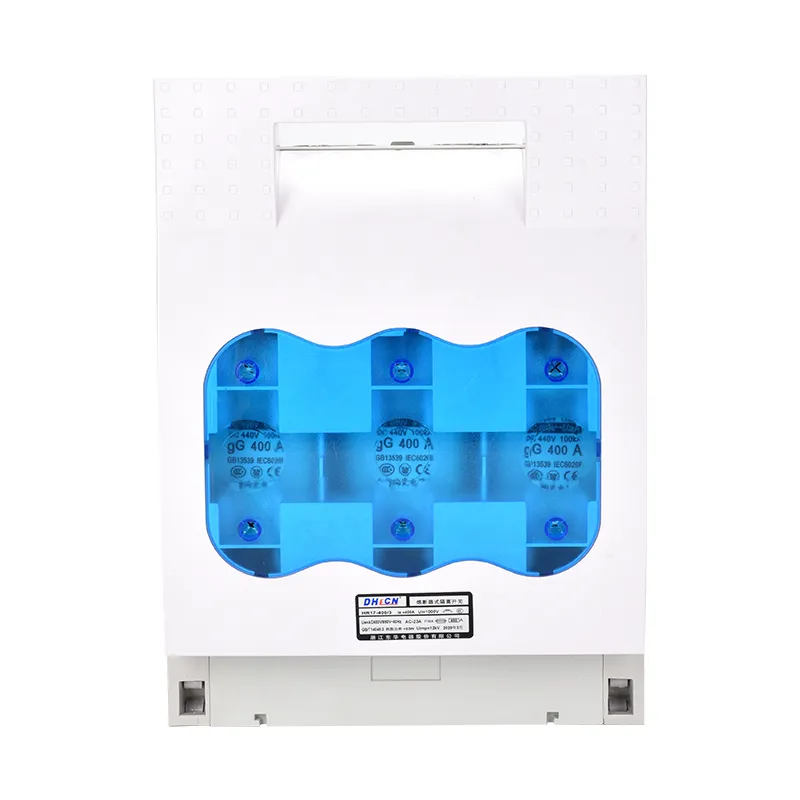

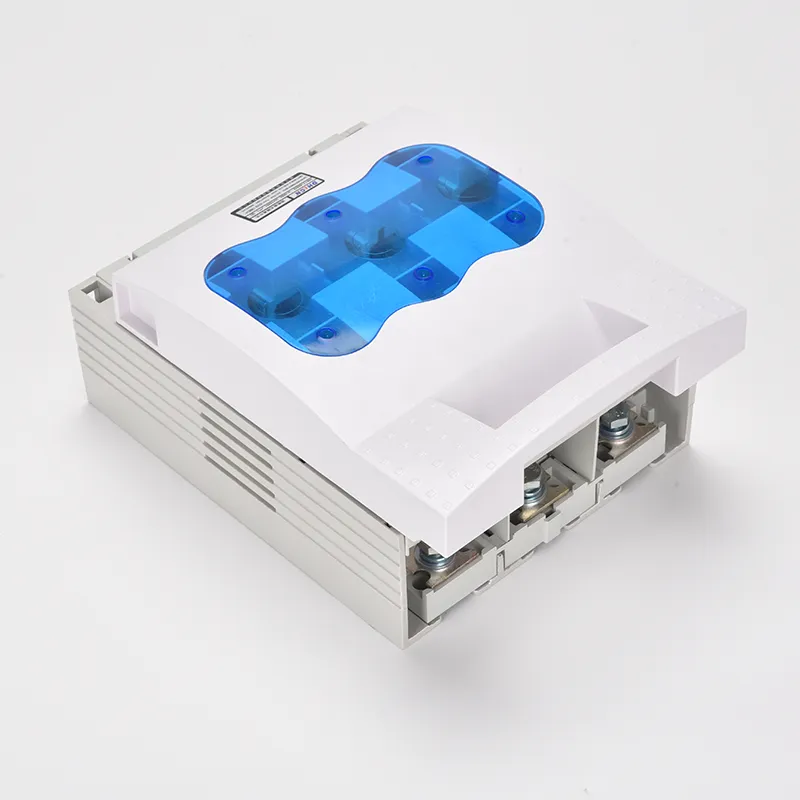

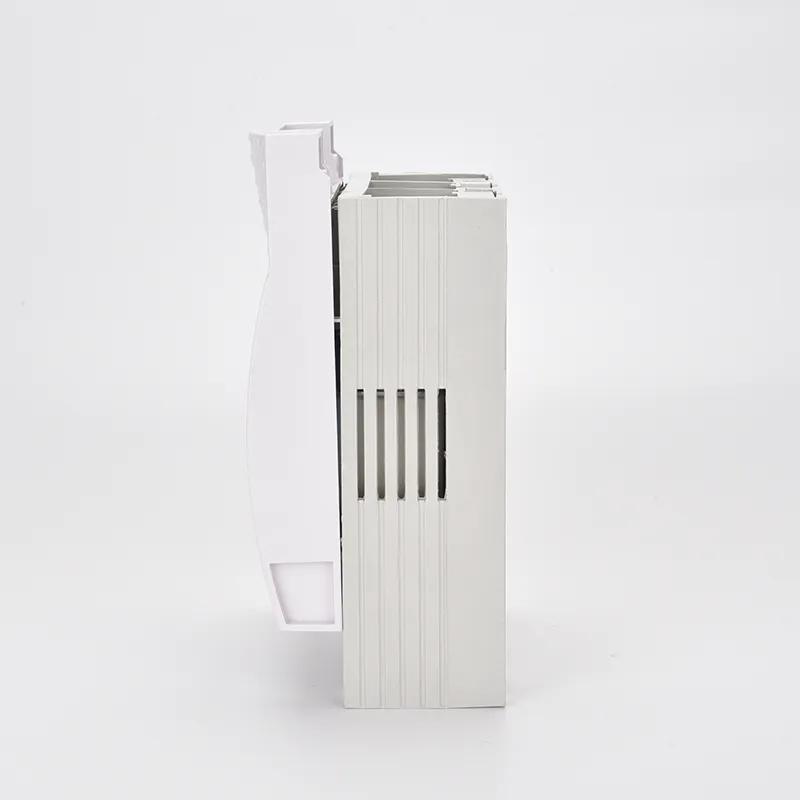

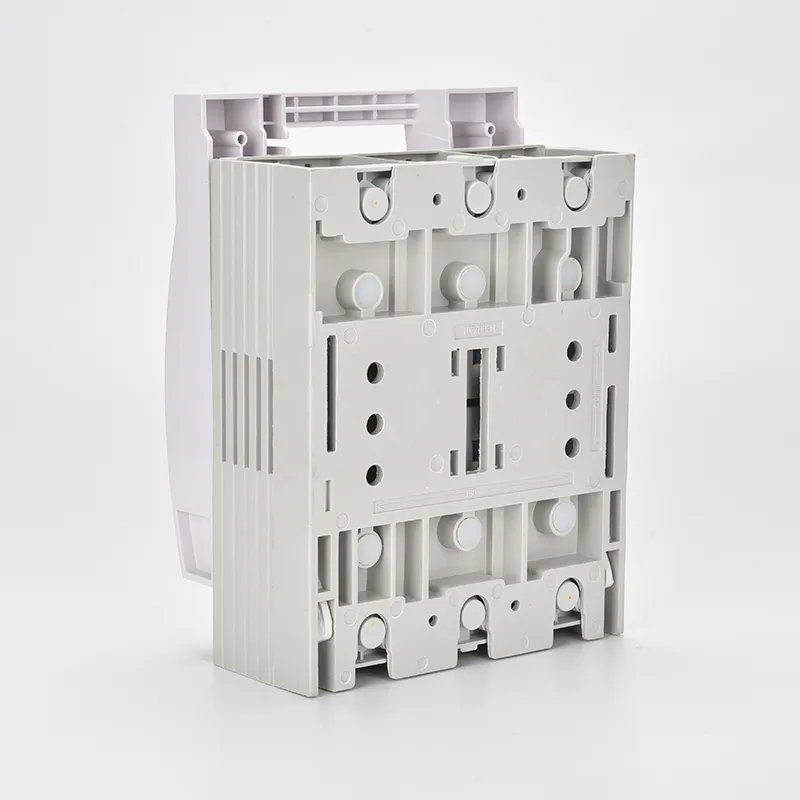

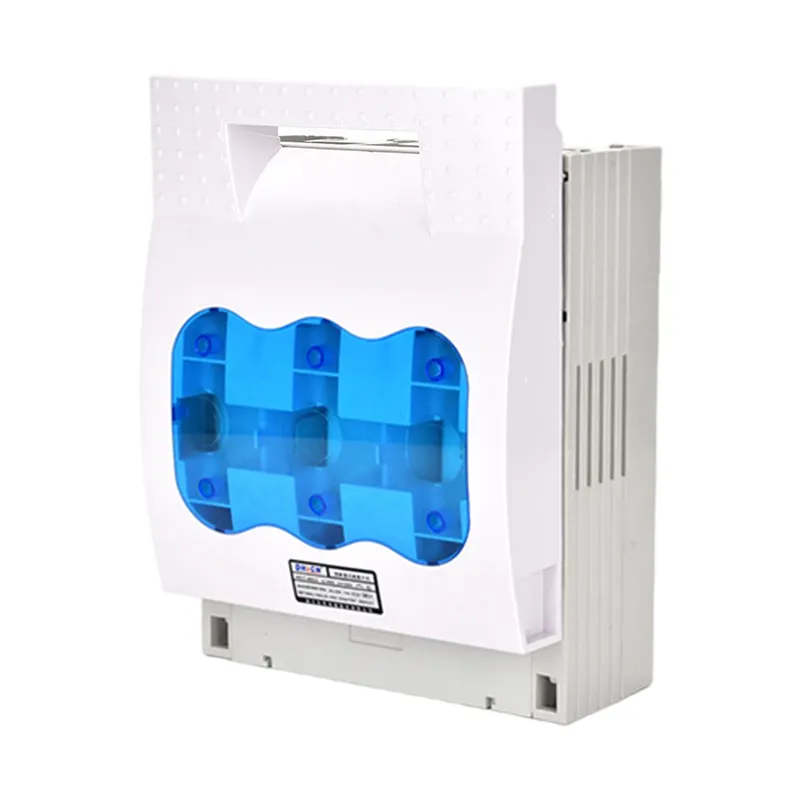

Электрический разъединитель с предохранителем низкого напряжения, также известный как разъединитель с предохранителем, умело сочетает в себе функции разъединителя и предохранителя, что делает его критически важным компонентом в распределительных панелях низкого напряжения. Его предохранительный элемент предназначен для быстрого отключения токов повреждения, обеспечивая безопасность цепи, а рубильник специально предназначен для коммутационных операций в условиях холостого хода и не может прерывать токи под напряжением во время нормальной работы. Эта уникальная комбинация делает разъединитель с предохранителем надежным средством защиты цепей.

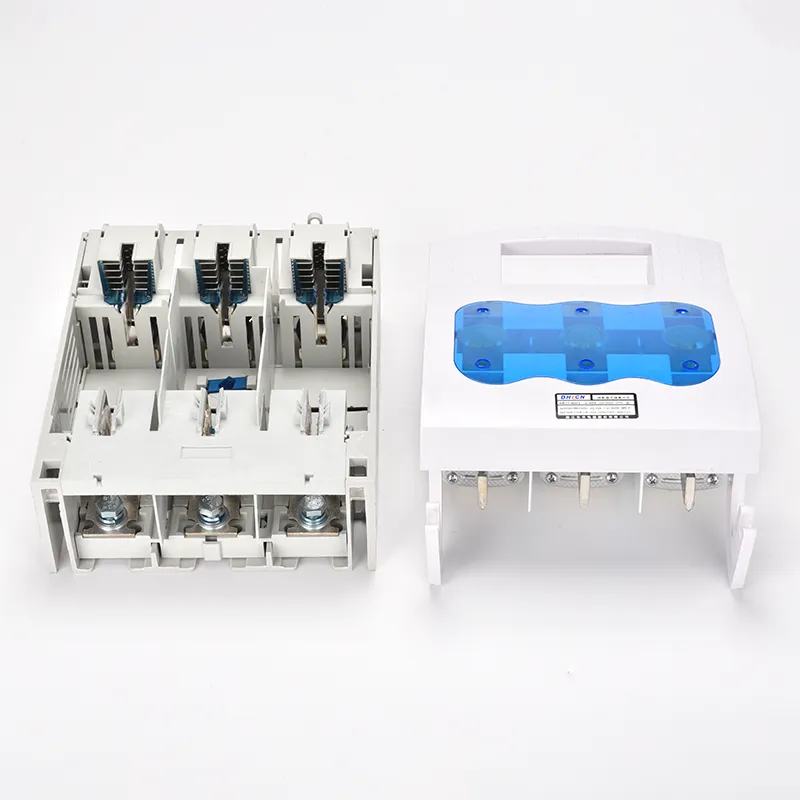

Когда переключатель замкнут, ножевой механизм посредством хорошо спроектированной системы соединений обеспечивает прочный контакт между предохранителем и шиной, обеспечивая непрерывный ток. И наоборот, когда требуется отключение, тот же простой механизм безопасно отделяет предохранитель от шины под напряжением, обеспечивая быстрое размыкание цепи. Эта точная механическая конструкция позволяет разъединителю с плавким предохранителем работать плавно и надежно при изменении состояний цепи.
| Тип предохранителя | 0 | 1 | 2 | 3 | ||||||||
| Частота | 50 Гц | 50 Гц | 50 Гц | 50 Гц | ||||||||
| Уэ (В) | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 |
| Уи (В) | 800 | 800 | 800 | 800 | ||||||||
| В (А) | 160 | 250 | 400 | 630 | ||||||||
| Это (А) | 160 | 250 | 400 | 630 | ||||||||
| Использование | АС-21Б(690В) | АС-21Б(690В) | АС-21Б(690В) | АС-21Б(690В) | ||||||||
| АС-22Б(500В) | АС-22Б(500В) | АС-22Б(500В) | АС-22Б(500В) | |||||||||
| АС-23Б(400В) | АС-23Б(400В) | АС-23Б(400В) | АС-23Б(400В) | |||||||||
| Создание потенциала | 725 В, 240 А | 725 В, 375 А | 725 В, 600 А | 725 В, 945 А | ||||||||
| 525 В, 480 А | 525 В, 750 А | 525 В, 1200 А | 525 В, 1890 А | |||||||||
| 420 В, 160 А | 420 В, 250 А | 420 В, 400 А | 420 В, 6300 А | |||||||||
| Разрывная способность | 725 В, 240 А | 725 В, 375 А | 725 В, 600 А | 725 В, 945 А | ||||||||
| 525 В, 480 А | 525 В, 750 А | 525 В, 1200 А | 525 В, 1890 А | |||||||||
| 420 В, 1280 А | 420 В, 2000 А | 420 В, 3200 А | 420 В, 5040 А | |||||||||
| Ics (кА) | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 |
| Потеря мощности предохранителя (Вт) | 12 | 23 | 34 | 48 | ||||||||
| Это (А) | Тип предохранителя | Вход предохранителя （A） |
| 160 | 0 | 4, 6, 10, 16, 20, 25, 32, 35, 40, 50, 63, 80, 100, 125, 160. |
| 250 | 1 | 80, 100, 125, 160, 200, 224, 250 |
| 400 | 2 | 125, 160, 200, 224, 250, 300, 315, 355, 400 |
| 630 | 3 | 315, 355, 400, 425, 500, 630 |
| Тип | A | B | C | D | E | F |
| ХР17-160 | 106 | 200 | 97 | 60 | 200 | 87 |
| ХР17-250 | 185 | 247 | 128 | 88 | 221 | 110 |
| ХР17-400 | 210 | 290 | 145 | 97 | 268 | 125 |
| HR17-630 | 256 | 300 | 160 | 112 | 285 | 139 |
| ХР17-800 | 256 | 300 | 160 | 112 | 285 | 139 |
| Номер режима | Внешний размер (мм) | Установочный размер (мм) | ||||||
| A | B | C | D | a | b | фс | ||
| ХР17-40 | 2П | 55 | 116 | 76 | 150 | 25 | - | ф6 |
| 3П | 76 | 116 | 76 | 150 | 42 | - | ф6 | |
| ХР17-63 | 2П | 74 | 116 | 76 | 150 | 32 | - | ф6 |
| 3П | 105 | 116 | 76 | 150 | 62 | - | ф6 | |
| ХР17-160 | 2П | 75 | 200 | 83 | 205 | 43 | 25 | ф7 |
| 3П | 106 | 200 | 83 | 205 | 66 | 25 | ф7 | |
| 4П | 138 | 200 | 83 | 205 | 100 | 25 | ф7 | |
| ХР17-250 | 2П | 128 | 247 | 110 | 195 | 72 | 50 | ф11 |
| 3П | 185 | 247 | 110 | 195 | 114 | 50 | ф11 | |
| 4П | 242 | 247 | 110 | 195 | 172 | 50 | ф11 | |
| ХР17-400 | 2П | 145 | 290 | 145 | 340 | 80 | 50 | ф11 |
| 3П | 210 | 290 | 145 | 340 | 130 | 50 | ф11 | |
| 4П | 276 | 290 | 145 | 340 | 195 | 50 | ф11 | |
| ХР17-630 ХР17-800 | 2П | 175 | 300 | 145 | 360 | 90 | 50 | ф11 |
| 3П | 256 | 300 | 145 | 360 | 162 | 50 | ф11 | |
| 4П | 340 | 300 | 145 | 360 | 243 | 50 | ф11 | |
Вопрос: Что такое переключение электрического предохранителя-разъединителя низкого напряжения?
A: Электрический разъединитель с предохранителем низкого напряжения представляет собой электрическое устройство, которое сочетает в себе защитную функцию предохранителя с коммутационной способностью разъединителя. Он обеспечивает безопасную изоляцию при обслуживании и прерывает токи повреждения для защиты цепей и оборудования.
Вопрос: Может ли электрический разъединитель с предохранителем низкого напряжения отключить ток под напряжением?
О: Нет. Рубильник в выключателе с предохранителем предназначен для работы только тогда, когда в цепи отсутствует ток нагрузки. Его никогда не следует использовать для прерывания нормального рабочего тока. Однако плавкий предохранитель сработает автоматически в случае неисправности.
Вопрос: Каковы основные области применения электрического разъединителя с предохранителем низкого напряжения?
A: Электрический разъединитель с предохранителем низкого напряжения обычно используется в распределительных панелях низкого напряжения, центрах управления двигателями, системах HVAC и промышленном оборудовании. В этих системах они обеспечивают как защитную изоляцию, так и защиту от перегрузки по току.
