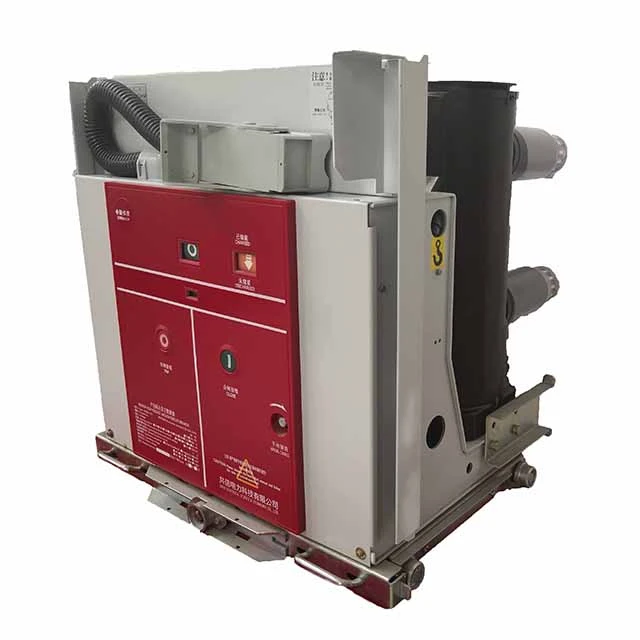

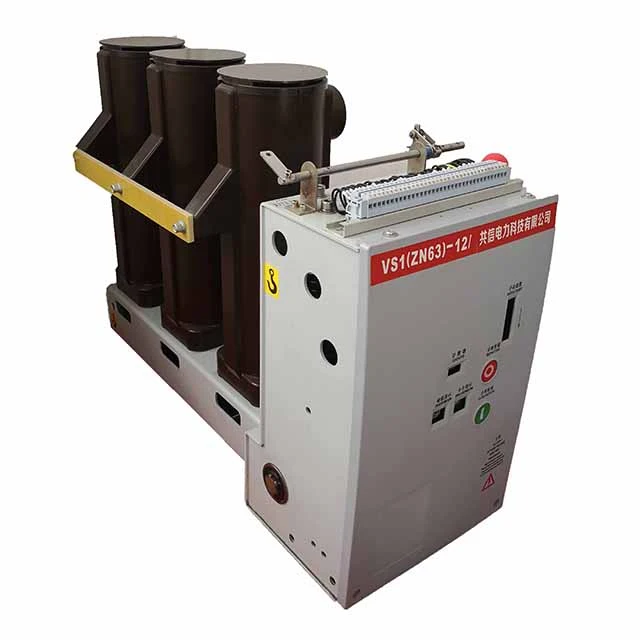

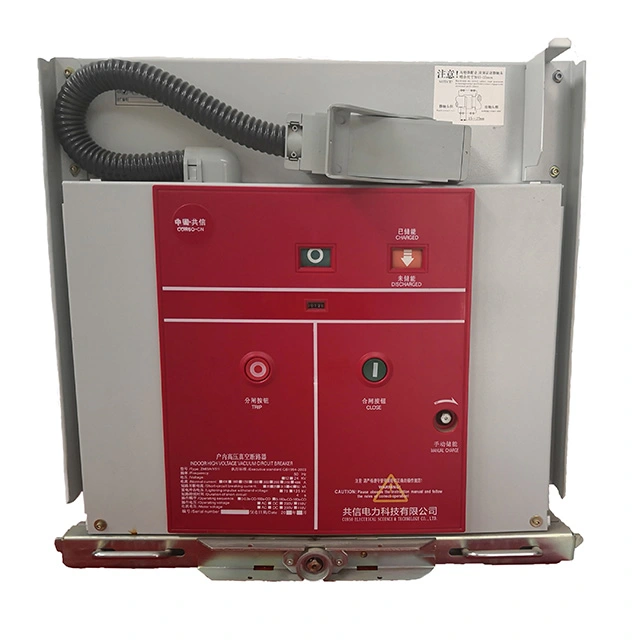

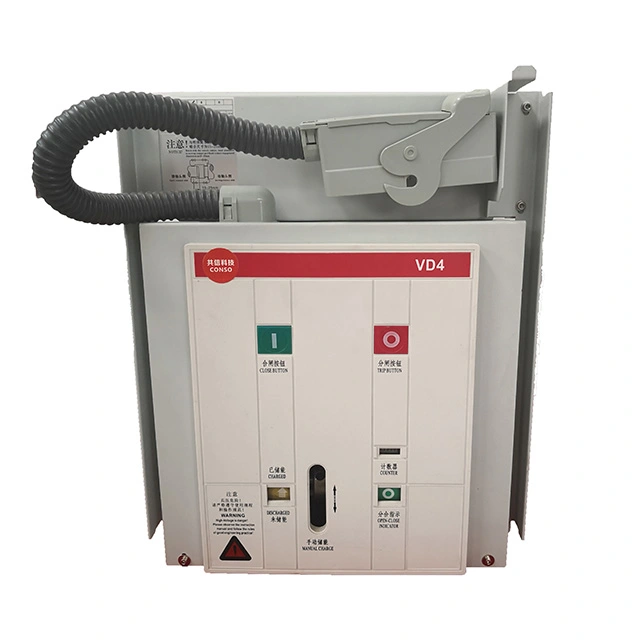

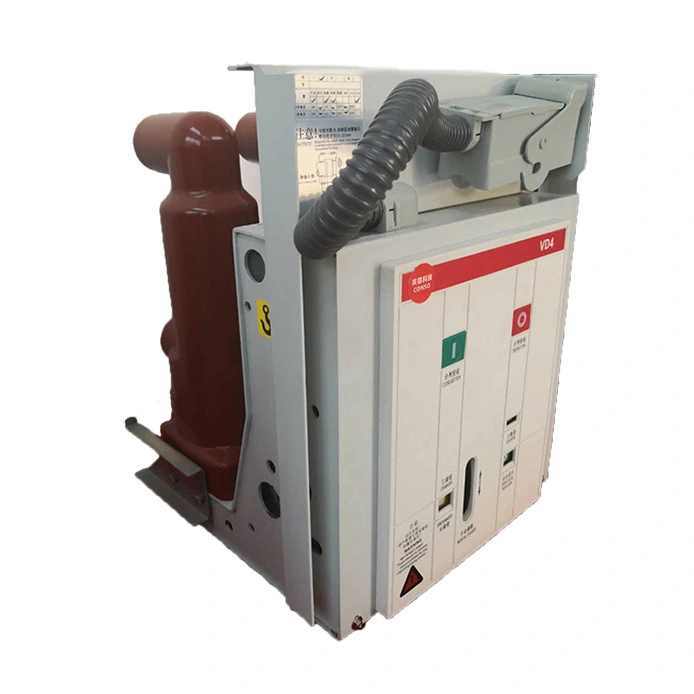

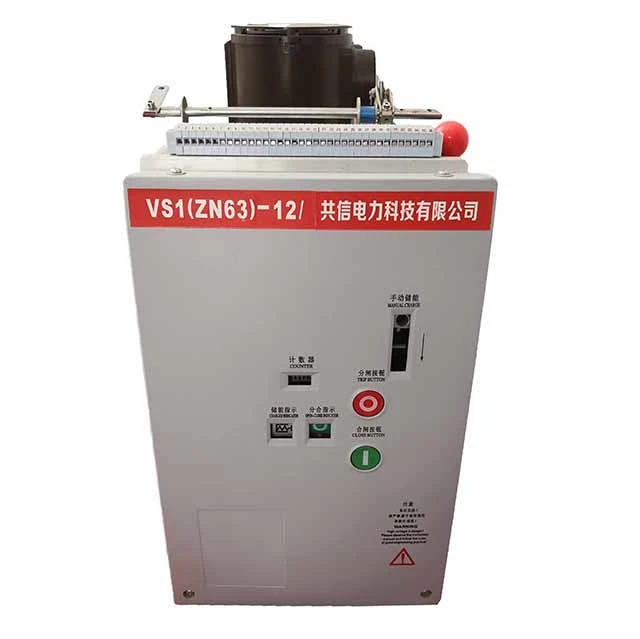

Внутренний вакуумный выключатель высокого и среднего напряжения 11 кВ представляет собой электрическое устройство среднего напряжения, предназначенное для управления и защиты сети переменного тока. Вакуумная дугогасительная камера является основной деталью, обеспечивающей немедленное и безопасное гашение дуги и обеспечивающую надежную работу даже в сложных условиях эксплуатации. Рабочий механизм внутреннего вакуумного выключателя высокого и среднего напряжения 11 кВ представляет собой пружинный механизм, который может точно реагировать на сигналы неисправности и отключать ток через вакуумные прерыватели. Кроме того, внутренний вакуумный выключатель высокого и среднего напряжения на 11 кВ может быть стационарным или тележного типа, чтобы он подходил для электрических панелей типа KYN28 или HXGN.
Благодаря компактной конструкции и высокой механической прочности он широко применяется на подстанциях, промышленных предприятиях и коммерческих системах распределения электроэнергии, таких как сталелитейная, горнодобывающая, нефтехимическая и транспортная отрасли.
|
Макс. Рабочее напряжение (кВ) |
12 |
||
|
Рабочее напряжение (В) |
220/110 переменного тока 220/110 постоянного тока |
||
|
Номинальная частота (Гц) |
50 |
||
|
Допуск номинального импульсного напряжения освещения (кВ) |
75 |
||
|
1 мин. Частота сети Напряжение (кВ) |
42 |
||
|
Номинальный ток отключения при коротком замыкании (кА) |
25 |
31.5 |
40 |
|
Номинальный ток (А) |
630 |
630/1250 |
1250/1600 |
|
1250 |
1600/2000 |
2000/2500 |
|
|
1600 |
2500/3150/4000 |
3150/4000 |
|
|
Механический срок службы (раз) |
10000 или 20000 |
||
|
Номинальное время отключения при коротком замыкании (раз) |
30 |
||
|
Средняя скорость закрытия (м/с) |
от 0,5 до 0,8 |
||
|
Средняя скорость спуска (м/с) |
от 0,9 до 1,2 |
||
|
Время закрытия (мс) |
от 35 до 70 |
||
|
Время срабатывания (мс) |
от 20 до 50 |
||
Вопрос: Является ли внутренний вакуумный выключатель высокого и среднего напряжения 11 кВ экологически безопасным по сравнению с элегазовыми выключателями?
А: Да. В отличие от элегазовых выключателей, в вакуумном выключателе высокого и среднего напряжения для помещений типа 11 кВ не используются парниковые газы. Они полагаются исключительно на вакуумную технологию, что делает их чистым и экологически чистым вариантом без риска утечки газа.
Вопрос: Каковы требования к техническому обслуживанию внутреннего вакуумного выключателя высокого и среднего напряжения 11 кВ?
О: Плановое техническое обслуживание минимально. Рекомендуется периодически проверять износ контактов, смазку приводного механизма, сопротивление изоляции и вторичную проводку. В большинстве случаев во время плановых отключений необходимы только простые проверки.
Вопрос: Можно ли настроить внутренний вакуумный выключатель высокого напряжения и среднего напряжения типа 11 кВ?
О: Да, производители обычно предоставляют как стационарные, так и тележки, различные номинальные токи (630 А, 1250 А, 1600 А, 2000 А и т. д.), а также различные катушки отключения, трансформаторы тока и вспомогательные контакты в соответствии с конструкцией распределительного устройства.
