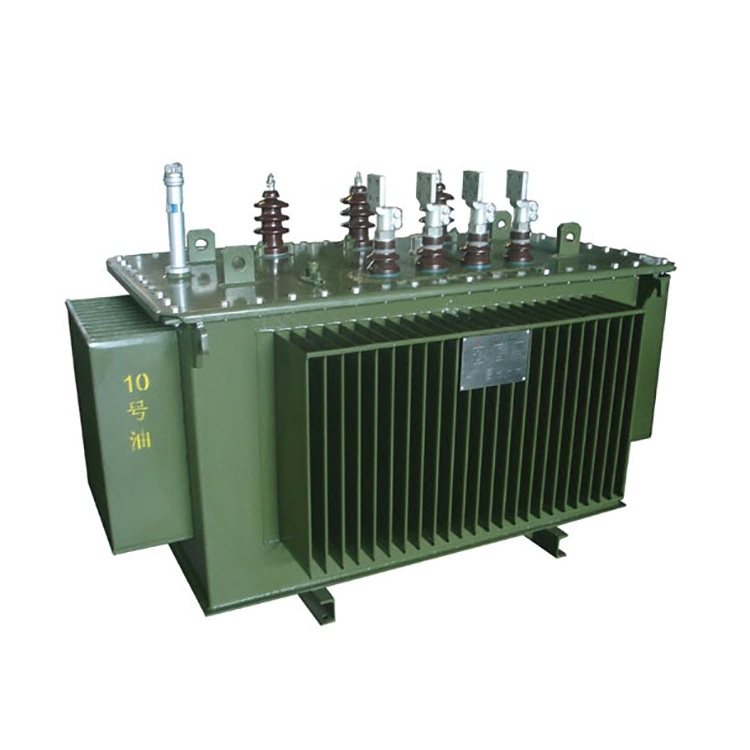

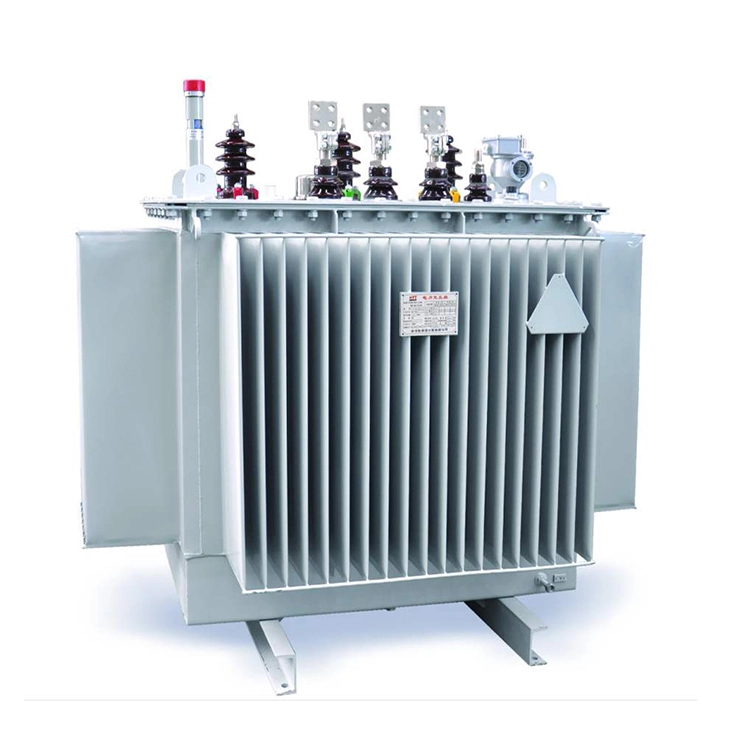

Распределительные трансформаторы 100 кВА, полюсные трансформаторы 13,8 кВ

Этот распределительный трансформатор мощностью 100 кВА на 13,8 кВ имеет номинальную мощность 100 кВА. Напряжение первичной стороны составляет 13800 В (при соединении треугольником), а напряжение вторичной стороны может составлять 120/240 В, 240/480 В или другое напряжение по индивидуальному заказу. Этот трансформатор можно подключить к трехфазной электросети для подачи электроэнергии низкого напряжения в распределительную систему.

Используя фарфоровые втулки высокого напряжения, первичная сторона распределительного трансформатора на 13,8 кВ мощностью 100 кВА имеет двойные втулки, а вторичная сторона имеет три втулки. В распределительном трансформаторе воздушной линии используются медные обмотки и сердечники из ориентированной кремниевой стали, состоящие из одной катушки и двух колец с железным сердечником. Оловянные клеммы на первичной и вторичной стороне можно подключать к медным или алюминиевым проводникам.

Являясь профессиональным распределительным трансформатором, распределительные трансформаторы 100 кВА и полюсные трансформаторы 13,8 кВ имеют энергосберегающую конструкцию сердечника катушки, которая не только обеспечивает стабильность работы, но и эффективно снижает потребление энергии. Этот распределительный трансформатор полюсного типа, изготовленный с использованием передовых технологий, обеспечивает длительную надежность и длительный срок службы.

Каждое устройство прошло строгие комплексные приемочные испытания, и мы поддерживаем рекорд нулевого уровня отказов уже более 10 лет. Между тем, распределительный полюсный трансформатор мощностью 100 кВА на 13,8 кВ соответствует стандартам IEC, ANSI и другим основным международным стандартам, обеспечивая совместимость с глобальными энергосистемами.

Технический параметр:

Вопрос: Для распределительного трансформатора мощностью 13,8 кВ на 100 кВА при выборе модели и проведении установки, как следует определить конкретные конфигурации предохранителей, молниеотводов и заземляющей защиты, чтобы соответствовать требованиям надежности электросетей в сельской или отдаленной местности?

А:

1. Предохранитель выбирается исходя из номинального тока распределительного трансформатора 100 кВА на стороне высокого напряжения 13,8 кВ, который в 2–2,5 раза превышает номинальный ток (приблизительно 7,25 А). Рекомендуется использовать выпадающий предохранитель на 15–20 А, чтобы надежно избежать скачка тока возбуждения во время операции включения (обычно в 8–12 раз превышающего номинальный ток и продолжающегося в течение 0,1 секунды), гарантируя при этом, что трансформатор может быстро расплавиться и изолироваться в случае короткого замыкания или перегрузки внутри трансформатора.

2. Грозозащитный разрядник выбирается бесзазорного типа на основе оксида цинка (MOV) с номинальным напряжением 15 кВ или 18 кВ и устанавливается на стороне высокого напряжения между предохранителем и вводом полюсного трансформатора распределения 100 кВА на 13,8 кВ.

3. Клемма заземления напрямую подключена к клемме заземления корпуса трансформатора для поглощения ударов молнии или рабочих перенапряжений и ограничения остаточного напряжения. Защита заземлением требует, чтобы нейтральная точка распределительного трансформатора на 13,8 кВ на 100 кВА была непосредственно заземлена (в зависимости от типа заземления системы, например, TN C или TN S), а клеммы заземления корпуса и грозозащитного разрядника имеют общий заземляющий электрод. Сопротивление заземления промышленной частоты не должно превышать 10 Ом в сельских электросетях или 4 Ом в городских и высоконадежных районах, что обеспечивает безопасный отвод тока повреждения и защиту персонала и оборудования.

Скоординированная конфигурация этих трех элементов может удовлетворить требования защиты от сверхтоков, перенапряжений и замыканий на землю, предъявляемых к трансформатору, монтируемому на опоре.
