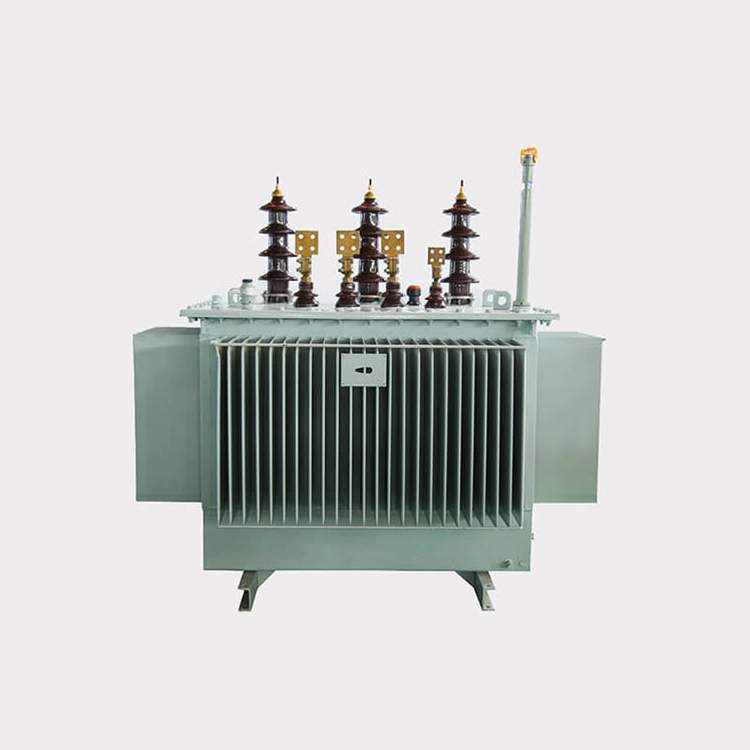

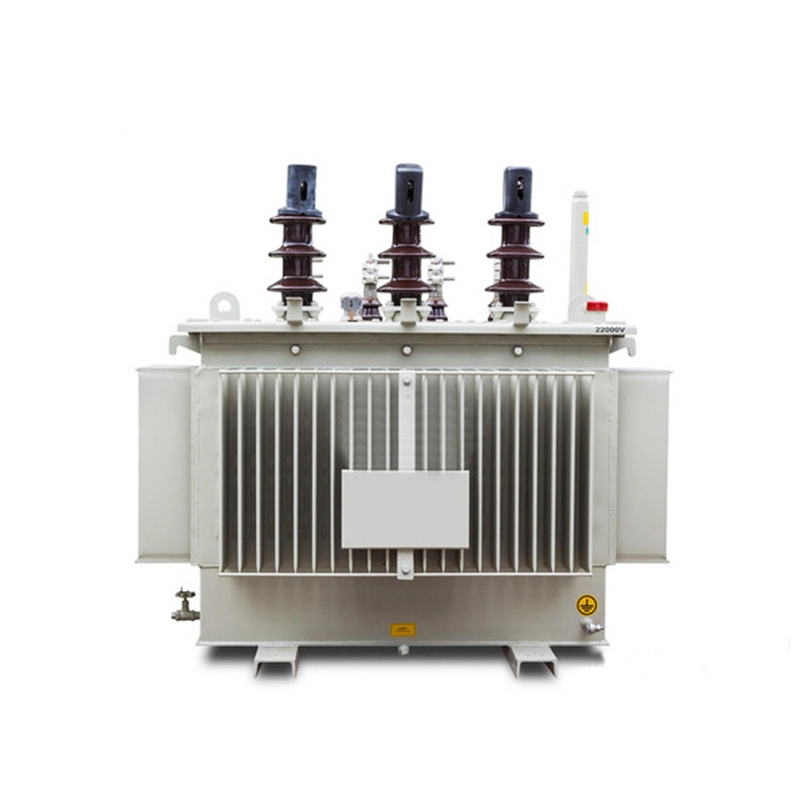

Силовой трансформатор 22 кВ, установленный на столбе, 50 кВА

Силовой трансформатор мощностью 50 кВА, монтируемый на опоре, 22 кВ, специально разработанный для использования на наружных воздушных линиях. Трансформатор оснащен полностью герметичной конструкцией масляного бака и вертикальными ребрами рассеивания тепла, которые обеспечивают превосходную погодоустойчивость и влагозащищенность, а также способны стабильно работать в течение длительного времени в диапазоне от -25°C до +40°C. Продукт соответствует стандарту IEC 60076 и соответствующим национальным стандартам, а также обладает надежными, экономичными и простыми в обслуживании характеристиками.

Типичное сопротивление короткого замыкания этого силового трансформатора 22 кВ, установленного на столбе, мощностью 50 кВА составляет 4 %, что может эффективно ограничивать ток короткого замыкания на стороне низкого напряжения и защищать нижестоящее распределительное оборудование. Потери без нагрузки не превышают 170 Вт, потери при нагрузке (при 75 ℃) не превышают 950 Вт, а общий уровень потерь соответствует требованиям вторичной энергоэффективности. Сторона высокого напряжения оборудована переключателем ответвлений без напряжения с диапазоном отводов ±2×2,5%, что позволяет гибко регулировать выходное напряжение во время перебоев в подаче электроэнергии и адаптироваться к колебаниям напряжения сети.

Что касается конструкции, фарфоровые втулки установлены соответственно на сторонах высокого и низкого напряжения силового трансформатора 22 кВ, установленного на столбе, мощностью 50 кВА, а монтажные кронштейны молниеотвода зарезервированы. Поверхность масляного бака обработана дробеструйной обработкой, антикоррозийной и атмосферостойкой краской, а степень защиты от коррозии соответствует требованиям внешней среды. Метод охлаждения — ONAN, вспомогательные вентиляторы или насосные агрегаты не требуются. Все внешние металлические компоненты оснащены очевидными клеммами заземления, которые облегчают подключение защитного заземления и обеспечивают безопасность эксплуатации.

Преимущества:

1. Чтобы добиться эффективного контроля производства, мы провели строгий отбор и аудит поставщиков сырья, а также такие процессы, как входной контроль и сравнение материалов. Кроме того, каждая партия силового трансформатора на опоре 22 кВ 50 кВА проходит проверку и контроль качества строго в соответствии с показателями, предоставленными поставщиками.

2. Компания Wenzhou Xifa Electric Power Equipment Co., Ltd. имеет высококвалифицированную команду по исследованиям и разработкам, которая может самостоятельно разрабатывать и проектировать продукцию, что позволяет нам постоянно оптимизировать и предоставлять клиентам более экономичные новые продукты. Чтобы обеспечить надежное качество продукции, группа исследований и разработок будет проводить комплексные проверки требований и дизайна на протяжении всего процесса разработки продукта. Прежде чем доставлять продукцию клиентам, мы также проводим различные испытания и отладку, чтобы гарантировать качество продукции.

3. Мы всегда придерживаемся принципа приоритетности обслуживания и тщательно собрали команду обслуживания клиентов, состоящую из технических экспертов. Чтобы обеспечить своевременную доставку силового трансформатора на столбе 22 кВ мощностью 50 кВА, минимизировать потери и стремиться обеспечить более быстрое и персонализированное послепродажное обслуживание, мы реализуем услуги круглосуточного отслеживания. Мы общаемся с клиентами, обеспечиваем обратную связь и активно помогаем пользователям в решении любых возникающих у них трудностей.

Основные части трансформаторов на опоре

Тип фронтального монтажа НН DB

Оборудование для полюсной линии

Трансформатор на столбе

Тип бокового монтажа НН DB

Производство оборудования

Машина для намотки фольги

Маслозаправочная установка

Трансформаторная печь и литейная установка

Трансформаторная печь

Центр диагностики

Трансформаторы в обработке

Трансформатор в сушке

Трансформатор в обмотке 2

Трансформатор в обмотке

Трансформатор в сборе
